ESC微型自恢复式碳膜直线位移传感器/电子尺

技术参数规格表

ESC微型自恢复式碳膜直线位移传感器采用高精度导电塑料电阻轨，内置复位弹簧，测杆自动复位，体积小巧，结构紧凑，适用于安装空间受限、需要自动复位的微小行程位移测量场合，具有测量精度高、响应速度快、使用寿命长等特点，是微型位移测量的理想选择。

图片补充说明

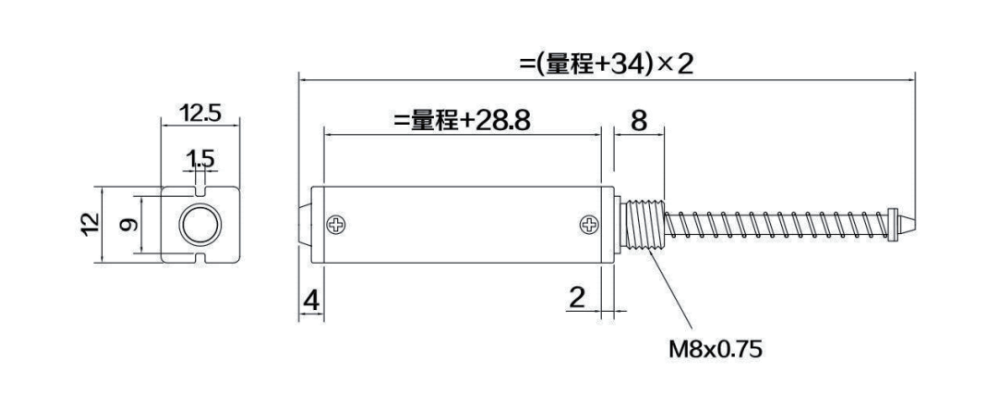

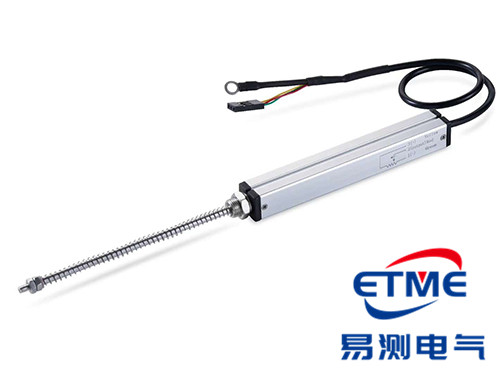

ESC 微型自恢复式碳膜直线位移传感器/电子尺，体积小巧、结构紧凑、安装方便，行程从 5mm～50mm。产品外观为细长金属外壳，前端带弹簧复位测杆，后端出线。结构尺寸主要参数：安装高度 12mm，主体宽度 8mm，安装孔间距与行程相关，螺杆规格 M8×0.75，具体尺寸请参照产品尺寸图。

应用领域

广泛应用于微型控制系统，如伺服控制阀位置检测和控制、医疗设备、皮革机械、合模控制、IT 设备、纸品机械、纺织机械、船舶操舵系统以及其它位移检测等场合。

模拟量输出传感器安装注意事项

稳定供电
提供十分稳定的 24V 供电；不要跟大耗电量设备如油压元件、发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。

接线质量
必须使用四芯双绞线，最小尺寸为 0.2mm²。安装环境也要跟中压和高压电缆分开，以免受到干扰。

接线方法
请参照目录内所指示。千万不要用传统电阻棒叁线接法。

设备接地
地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。

ESC微型自恢复式碳膜直线位移传感器/电子尺 采用成熟可靠的传感技术设计，可长期稳定运行于工业现场复杂环境，为客户提供准确、连续的测量数据。

该产品结构紧凑、安装便捷，支持多种标准信号输出，可直接接入 PLC、运动控制器、数据采集系统，实现自动化设备的位置、位移或压力监测。

ESC微型自恢复式碳膜直线位移传感器/电子尺 广泛应用于工业自动化、液压机械、注塑机械、智能装备、轨道交通、工程机械、石油化工及试验设备等领域，为设备的位置控制与状态诊断提供关键数据支撑。

我们提供从产品选型、安装调试到售后维护的全流程技术支持，支持量程、输出信号及接口形式的定制服务，满足客户多样化应用需求。

如您需要 ESC微型自恢复式碳膜直线位移传感器/电子尺 的详细规格书、3D 图纸或样品试用，请联系我们的销售工程师，我们将为您提供专业的解决方案。

ESC 自恢复测杆的弹簧复位与小行程测量

ESC 靠内置复位弹簧把测杆顶出去，测头始终压在被测面上，工件一动位移就往采集端走；工件离开后弹簧自动把测杆推回零位，不用人工复位。量程 5mm-100mm 有多档，常用行程在 5mm～50mm，适合厚度测量、尺寸检测、试验机和汽车零部件检测这类小行程场合。装的时候测杆轴线要与被测面垂直，侧向别劲会让读数带非线性，越压越偏。

ESC 的 12mm 安装高度与 M8×0.75 螺杆固定

ESC 是细长金属外壳，前端带弹簧复位测杆、后端出线，安装高度 12mm、主体宽度 8mm，安装孔间距随行程变化，螺杆规格 M8×0.75。空间紧的机台先照尺寸图把孔位划出来再装，免得返工。电气侧线性精度 ±0.1%FS（可达 ±0.05%FS），重复精度 0.01mm，输出可选电阻、0-5V/0-10V 电压或 4-20mA 电流，供电建议不超过 36Vdc 并保持稳定。

ESC微型自恢复式碳膜直线位移传感器测杆复位与安装尺寸

• ESC微型自恢复式碳膜直线位移传感器内置复位弹簧，工件离开后测杆自动回到零位。
• 量程 5mm-100mm 多档可选，常用行程 5～50mm，用于厚度与尺寸检测。
• 安装高度 12mm、主体宽 8mm，螺杆 M8×0.75，孔位照尺寸图先划再装。
• 线性精度 ±0.1%FS（可达 ±0.05%FS），重复精度 0.01mm，供电不超过 36Vdc。
• 防护 IP54，可定制 IP65/IP67；切削液直冲的工位要选防水定制型。
