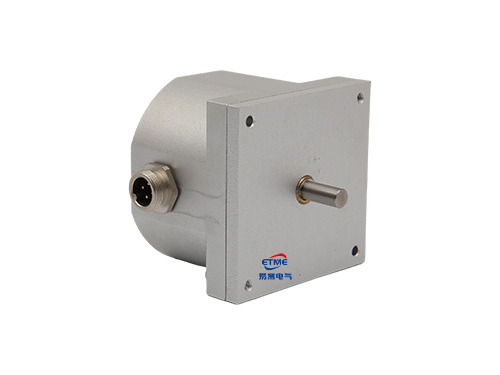

DT本安防爆角位移传感器

图片补充说明

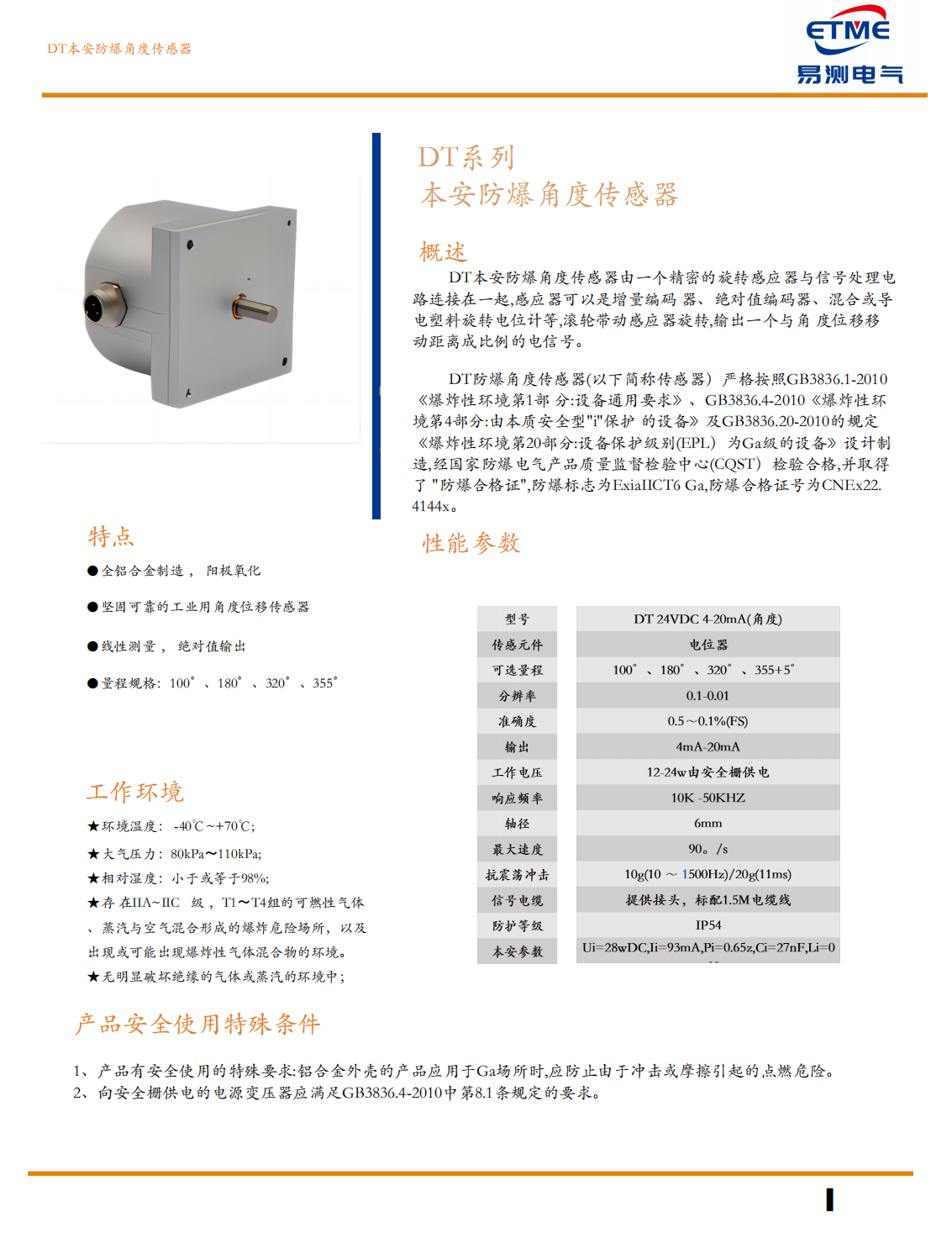

DT 本安防爆角度传感器由一个精密的旋转感应器与信号处理电路连接在一起，感应器可以是增量编码器、绝对值编码器、混合或导电塑料旋转电位计等，滚轮带动感应器旋转，输出一个与角度位移移动距离成比例的电信号。

防爆合规

严格按照 GB 3836.1-2010《爆炸性环境 第1部分：设备通用要求》、GB 3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》及 GB 3836.20-2010 的规定设计制造；按本安型“i”保护要求设计制造，防爆标志为 Ex ia IIC T6 Ga。

主要特点

• 全铝合金制造，阳极氧化
• 坚固可靠的工业用角度位移传感器
• 线性测量，绝对值输出
• 量程规格：100°、180°、320°、355°

工作环境

性能参数

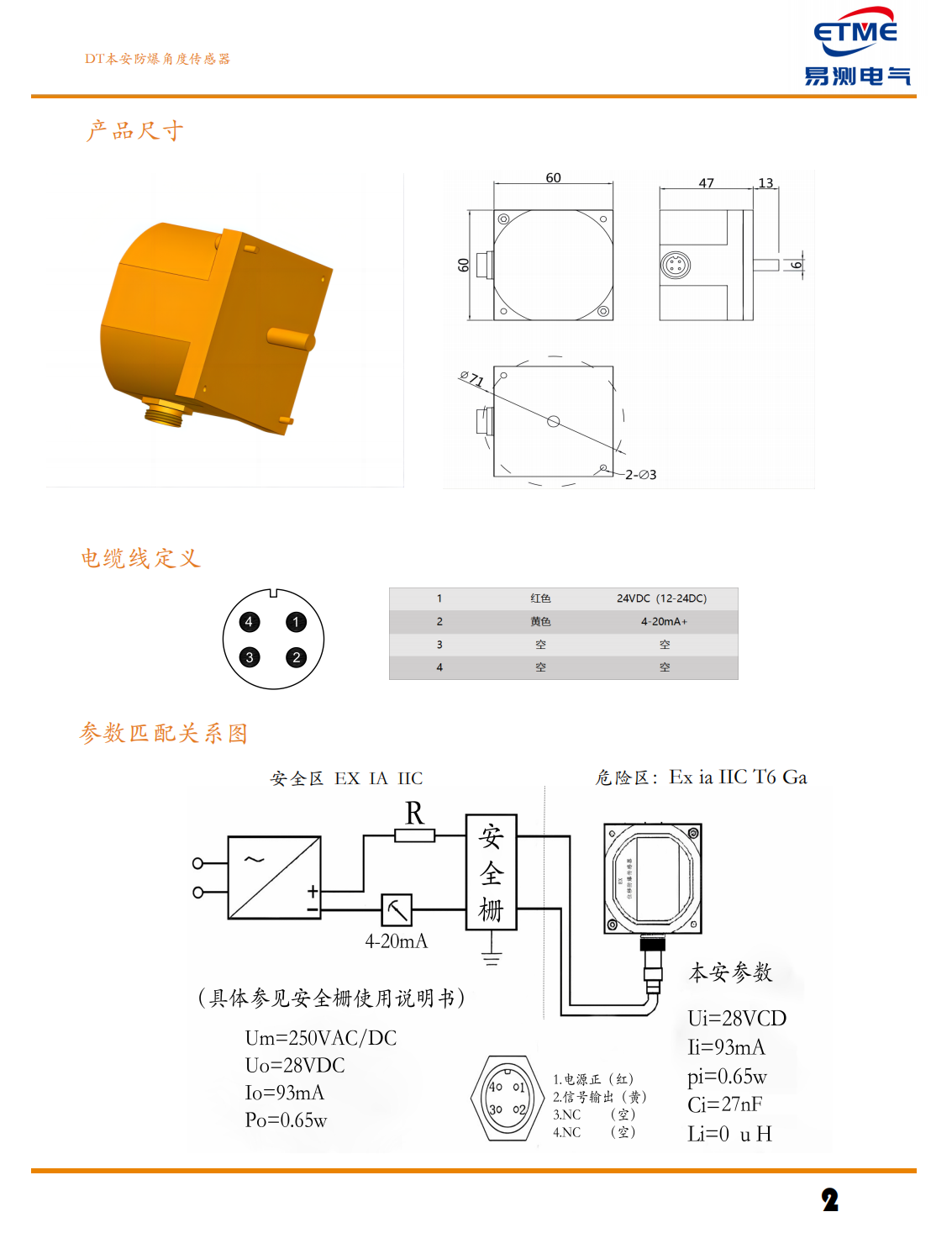

产品尺寸

产品尺寸图显示壳体为方形结构，外形尺寸 60×60×47mm（厚 13mm），轴径 6mm，安装孔 2-φ3；

详细尺寸请参考产品尺寸图。

电缆线定义

1 红色：24VDC（12-24DC）；2 黄色：4-20mA+；3 空；4 空。

参数匹配关系

产品安全使用特殊条件

铝合金外壳的产品应用于 Ga 场所时，应防止由于冲击或摩擦引起的点燃危险；向安全栅供电的电源变压器应满足 GB 3836.4-2010 中第 8.1 条规定的要求。

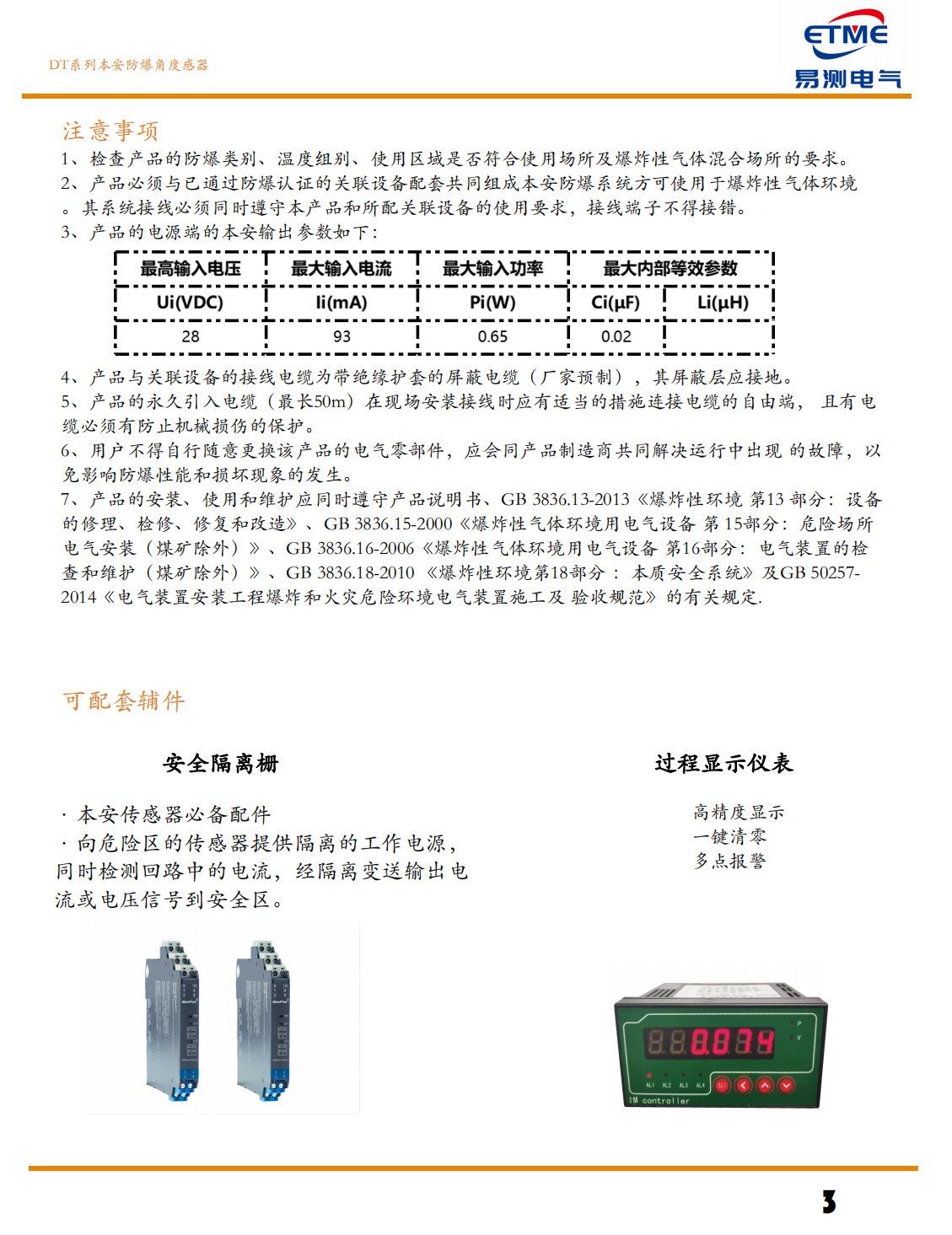

注意事项

检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求；产品必须与具备相应防爆等级的关联设备配套共同组成本安防爆系统，方可使用于爆炸性气体环境；其系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错；产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆，屏蔽层应接地；产品永久引入电缆（最长 50m）在现场安装接线时应有适当措施连接电缆的自由端，且电缆必须有防止机械损伤的保护；用户不得自行随意更换该产品的电气零部件。

本安回路配接：安全栅参数与电缆要求

DT 的本安参数是 Ui=28VDC、Ii=93mA、Pi=0.65W、Ci=27nF、Li=0，要和参数匹配的安全栅配成本安系统才能下危险区。例子里安全栅为 Um=250VAC/DC、Uo=28VDC、Io=93mA、Po=0.65W，经安全栅与危险区的传感器连接。现场接线用带绝缘护套的屏蔽电缆、屏蔽层接地，端子不得接错；永久引入电缆最长 50m，自由端要有措施固定。

本安防爆角位移传感器Ex ia IIC T6 Ga现场配接与量程选定

• 本安防爆角位移传感器防爆标志 Ex ia IIC T6 Ga，适用 IIA~IIC 级、T1~T4 组可燃性气体场所。
• 量程 100°、180°、320°、355° 可选，输出 4-20mA，由安全栅供电 12-24V。
• 分辨率 0.1-0.01，准确度 0.5~0.1%FS，轴径 6mm，最大速度 90°/s。
• 铝合金外壳用于 Ga 场所要防冲击摩擦点燃，向安全栅供电的变压器按 GB 3836.4-2010 第 8.1 条要求。
• 环境温度 -40~+70℃、湿度 ≤98%、大气压 80~110kPa，标配 1.5M 电缆，防护等级 IP54。
