本安防爆拉杆式位移变送器（传感器）

产品概述

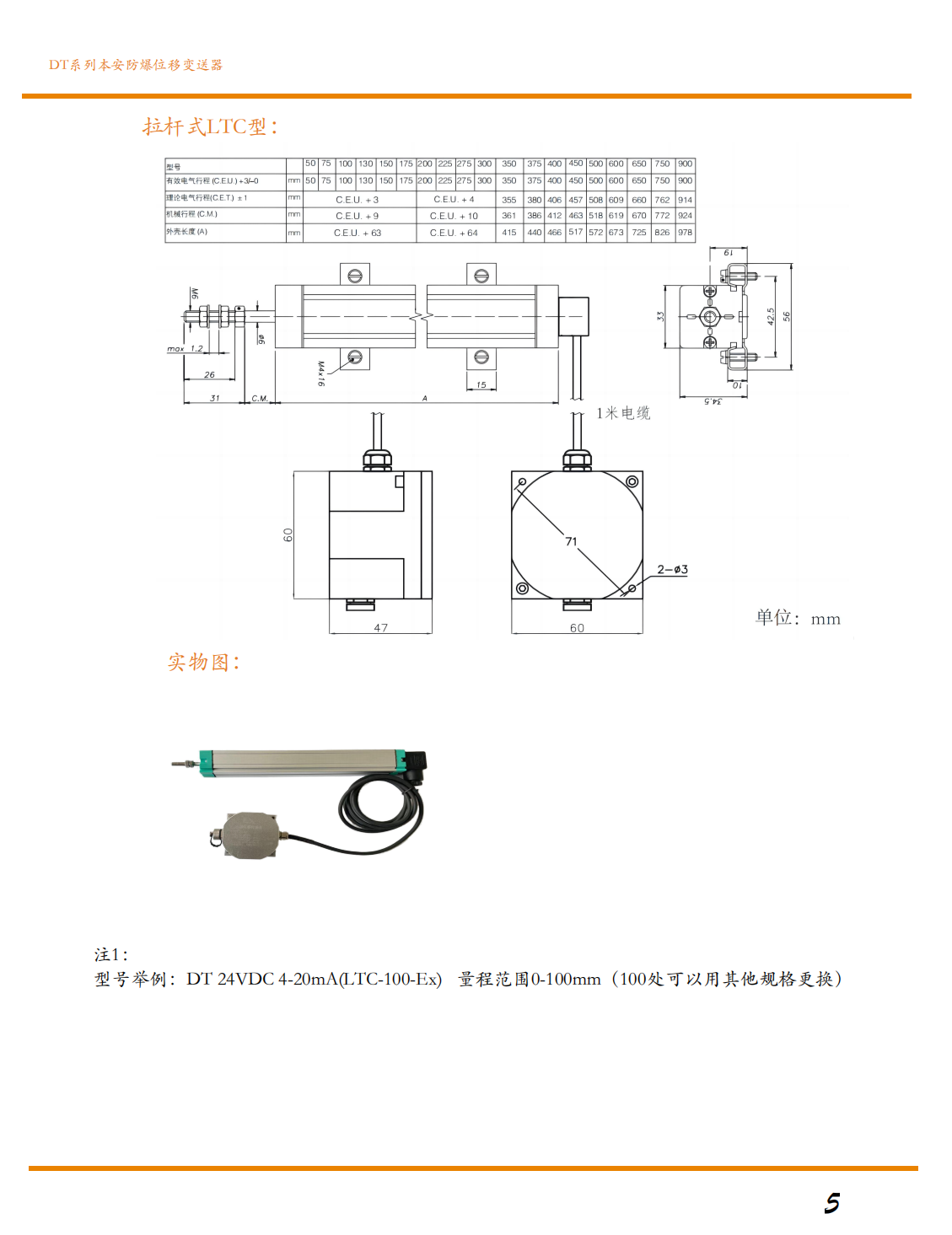

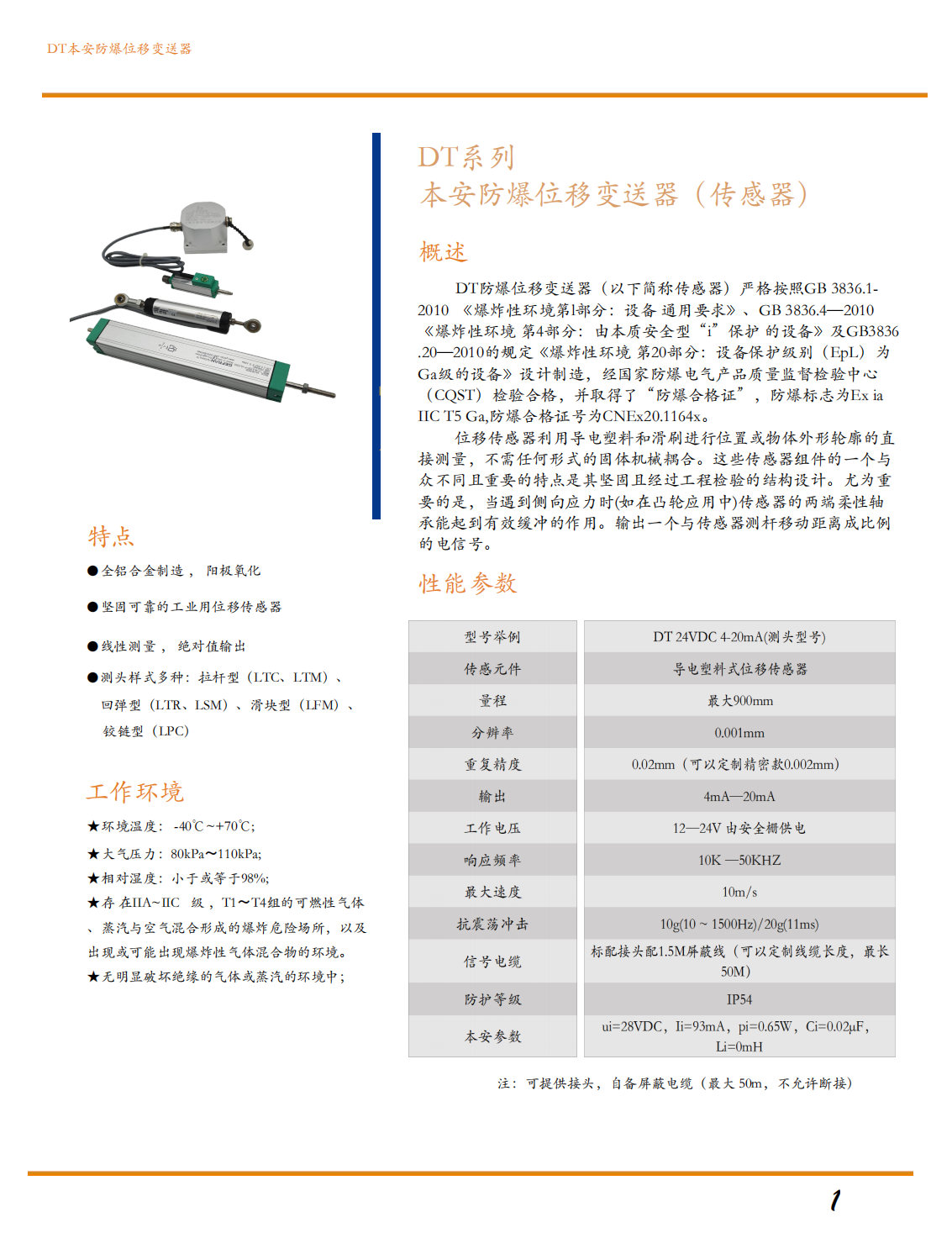

本安防爆拉杆式位移变送器（传感器）通过拉杆连动内部精密测量元件，将直线位移转换为标准工业电信号。产品采用本质安全型"i"保护设计，可在石油、化工、燃气等爆炸性危险环境中安全运行，广泛用于油缸、阀门及工程机械的位置反馈。

拉杆在复位机构作用下回收，带动测量元件输出与位移成比例的模拟量或数字量信号，结构可靠，适合频繁往复的工业场合。

主要特点

• 本安防爆：防爆标志 Ex ia IIC T6 Ga
• 拉杆复位：结构简洁、回缩平稳
• 高精度：线性度优，重复性好
• 多种输出：4-20mA / 0-10V / RS485 可选
• 坚固防护：IP65/IP66 外壳，适应恶劣环境

技术参数

应用领域

防爆场合液压缸行程、阀门开度、工程机械臂位、闸门与执行机构位置反馈。

安装注意事项

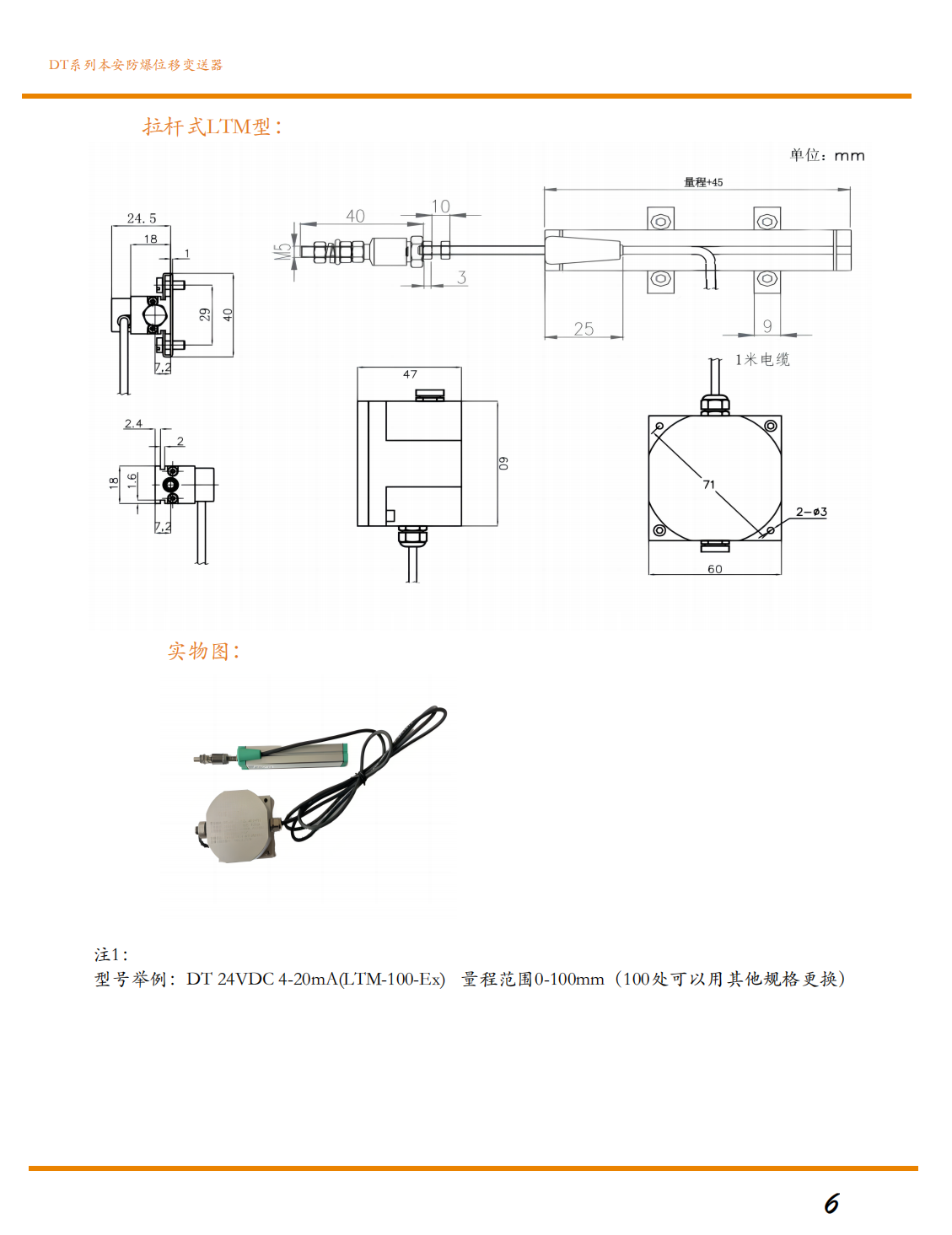

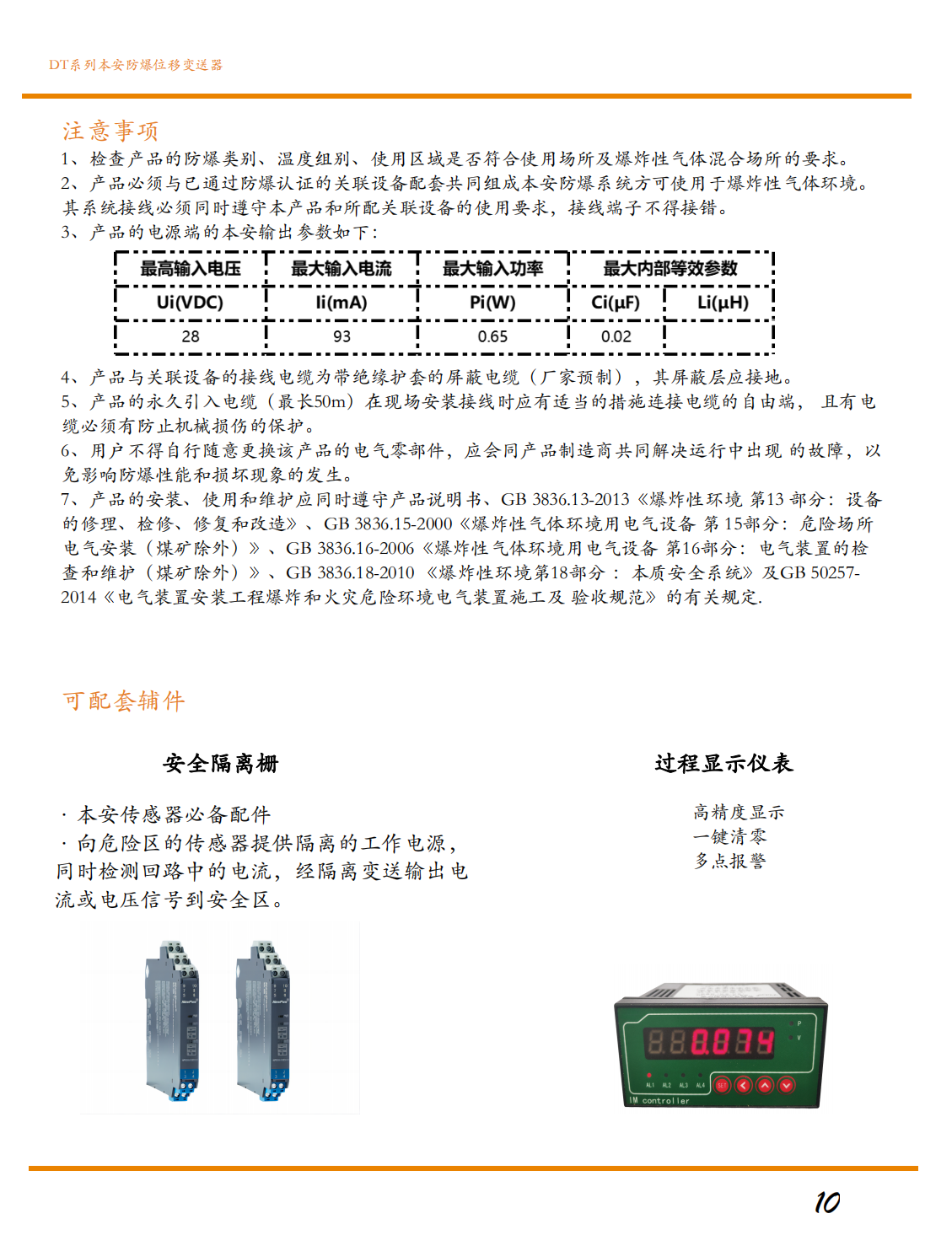

须与安全栅等本安关联设备配套，由具备资质人员按防爆电气规范安装，严禁在危险场所带电开盖或改线；信号线采用屏蔽电缆并单端接地；拉杆运动方向应与机械运动方向一致，避免偏载与侧向冲击。

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

在石油、化工、粉尘等危险环境中，传感器常与水和粉尘接触，因此应选择适当的防护等级。本安防爆产品外壳通常可达 IP65/IP66，以满足严苛环境的防护需求。

拉杆连动测量的对中做法

拉杆式的机械接口是活的，靠拉杆连动内部测量元件，所以安装对中比接线更容易出问题。拉杆轴线要和被测运动方向在一条线上，偏一点就会在拉杆上产生侧向分力，时间长了导向磨损、读数带滞回。前端一般用万向节或柔性连轴节过渡，别用刚性连接硬拉。行程两端各留几毫米余量，别让拉杆顶到死点或长期压在尽头。

本安防爆拉杆式位移变送器的回路核对

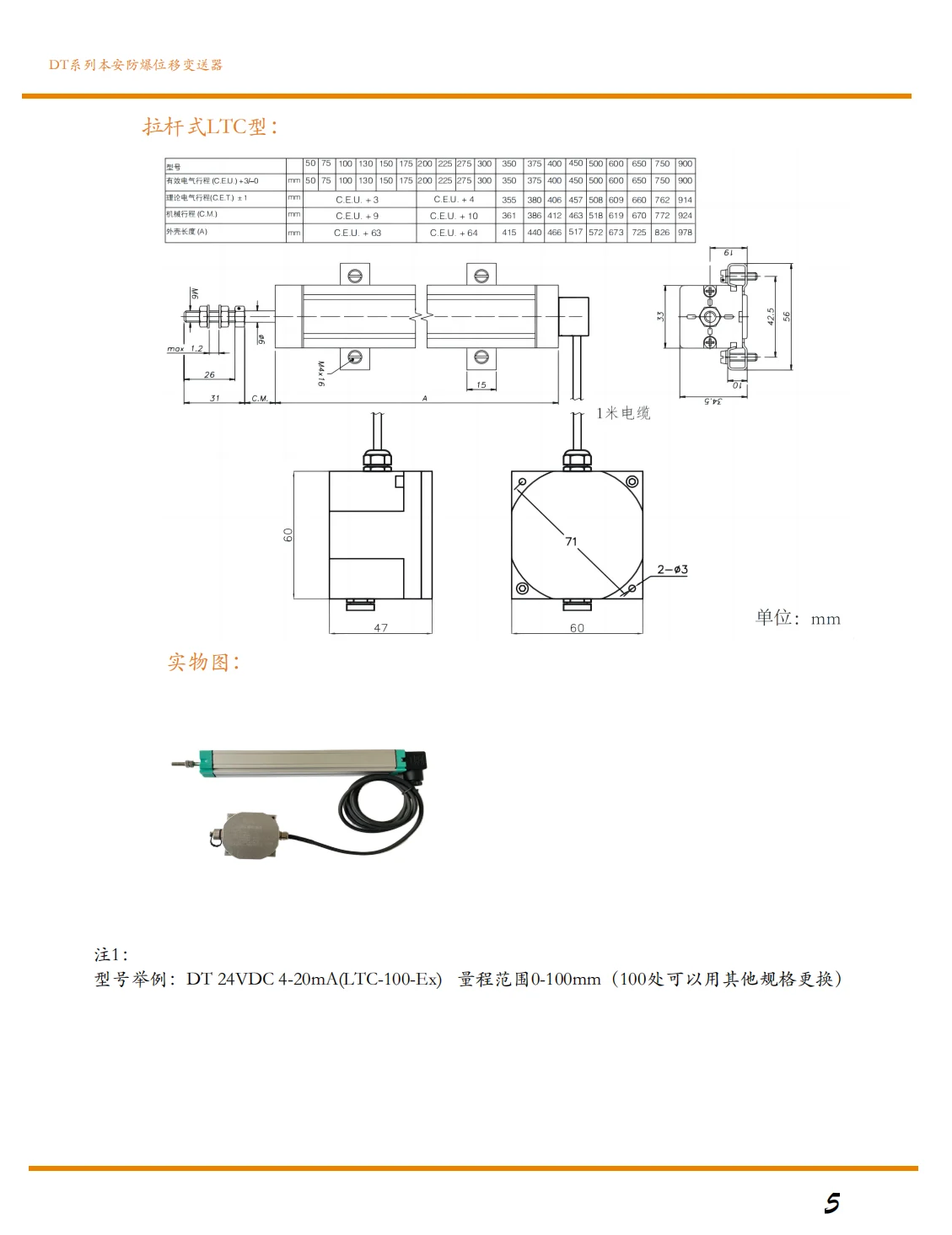

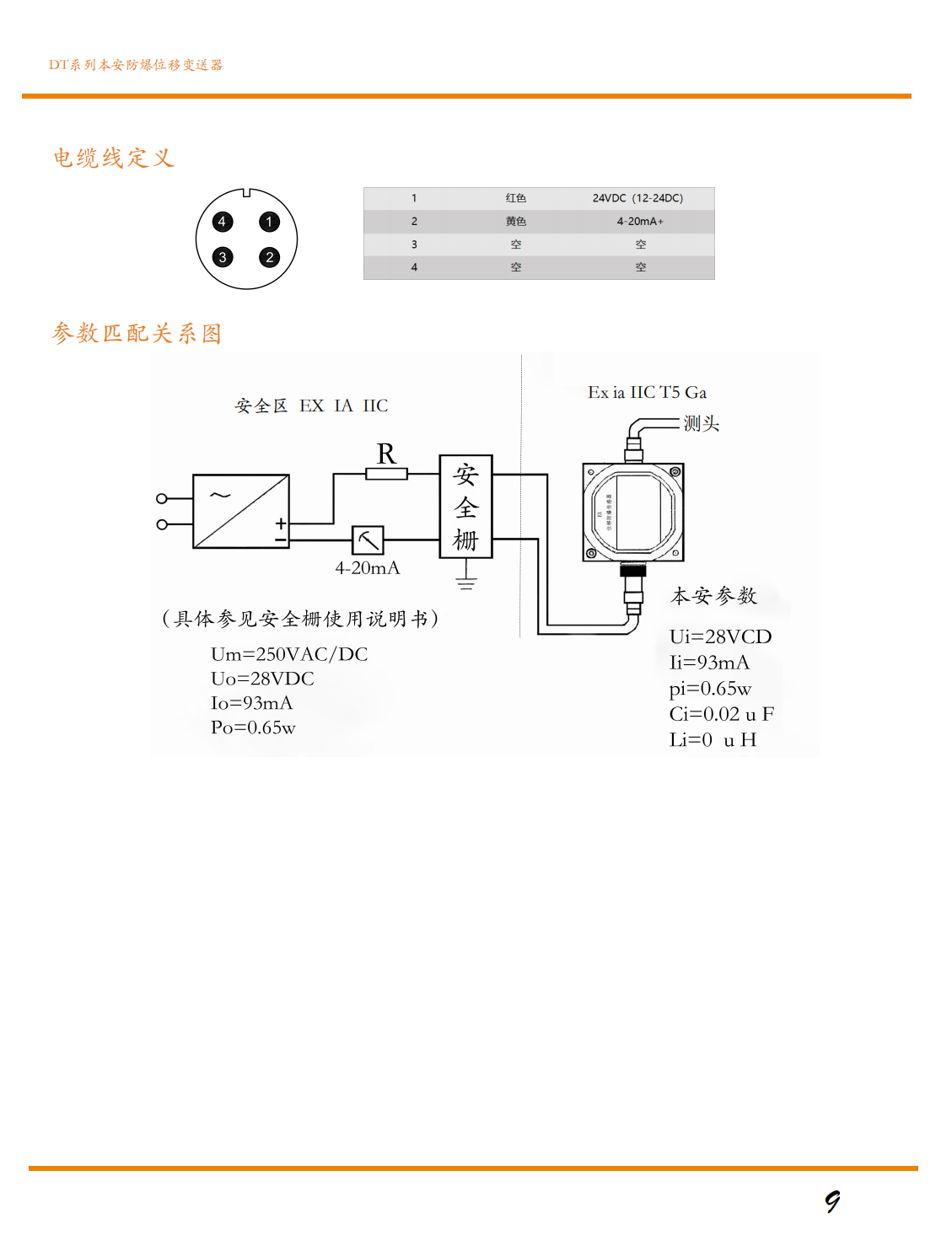

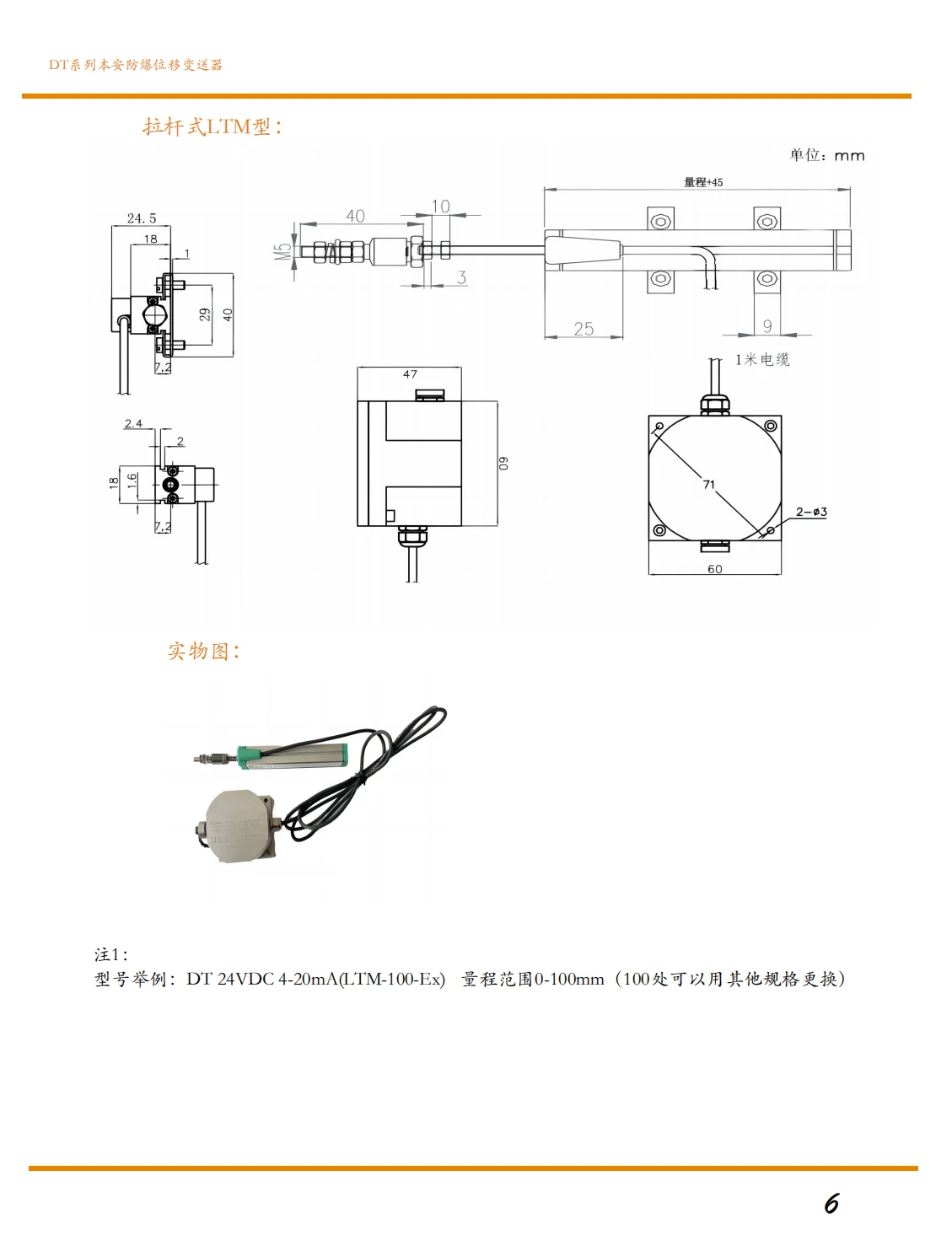

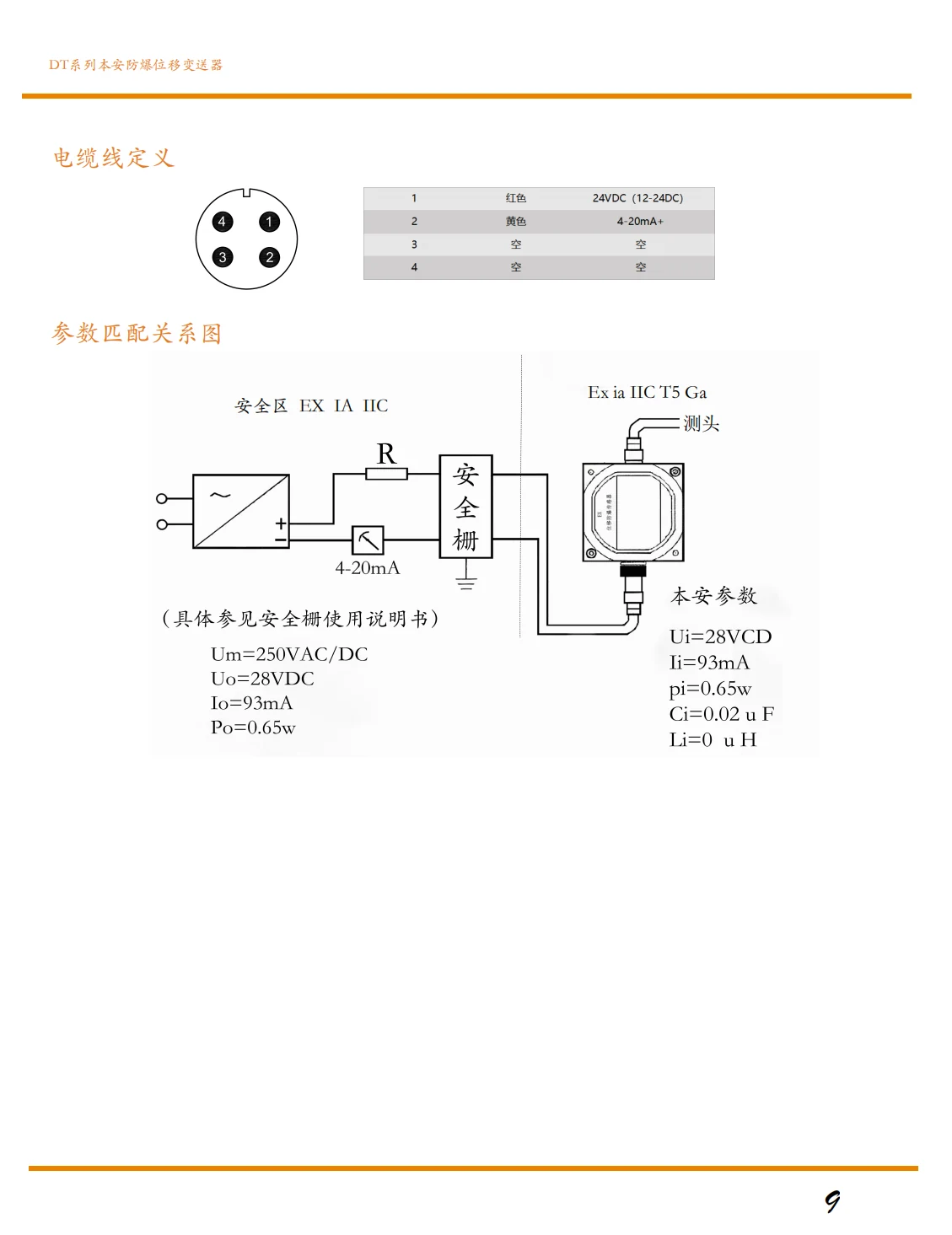

本安防爆拉杆式位移变送器防爆标志 Ex ia IIC T6 Ga，Ga 级对应 0 区条件，但回路要按本安系统的要求配安全栅，安全栅装在安全区一侧，危险区只留传感器和本安电缆。输出可选 4-20mA、0-10V 或 RS485，进柜前先确认卡件制式，供电取 DC24V 本安回路。工作温度 -25℃ 至 +80℃，装在靠近热源的位置要把环境温度核一遍。

本安防爆拉杆式位移变送器对中安装与回路核对

• 拉杆轴线与被测运动方向在一条线上，前端用万向节或柔性连轴节过渡。
• 行程两端各留几毫米余量，别让拉杆顶到死点或长期压在尽头受压。
• 本安防爆拉杆式位移变送器防爆标志 Ex ia IIC T6 Ga，Ga 级对应 0 区，回路须配安全栅。
• 输出 4-20mA / 0-10V / RS485，进柜前先与 PLC 卡件制式对上再定型号。
• 工作温度 -25℃ 至 +80℃，靠热源的工位先核环境温度再定安装位置。
