内置油缸与外置磁致伸缩位移传感器对比：维护与工况选型

油缸测行程，选外置磁致伸缩位移传感器还是内置式，先给结论：油缸已经定型、想少停机、能接受加防护的选外置；油缸新做、压力高、活塞杆和缸盖能预留孔位的选内置。两种装法对油缸的加工要求、维护代价和适配工况差别很大，下面用一张表逐项对齐，再讲现场怎么落地。

外置磁致伸缩位移传感器与内置式：一张表逐项对照

下面这张表是按现场最容易踩坑的五项排的。选型时拿它对着自己那台油缸过一遍，答案基本就出来了。

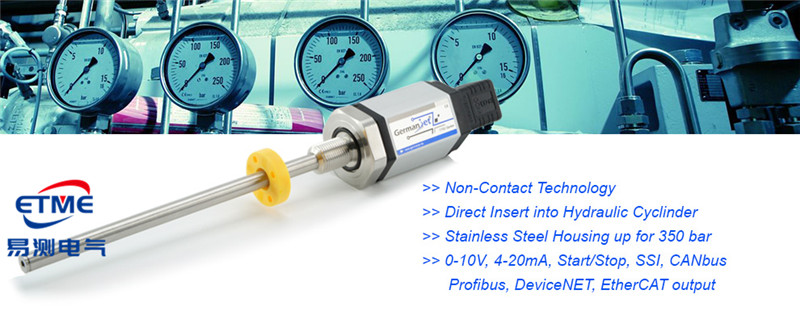

内置式的三个代价，提前算清

内置式保护到位，但有三个代价得先知道，别等装到一半才发现。一是油缸要预留孔位。活塞杆中心要钻孔，缸盖要加工定位面，这是机加工活，不是装上去就行。二是密封要求高。传感器要穿过有压力的油腔，密封没处理好就是渗油。三是首次装配麻烦。装错一次要放油、拆缸、重装，停机时间按小时算。

好处也很实在：油缸替它挡了冲击和污染，传感器故障时通常只换电子头，油路不用动、油不用放。所以高压、伺服、数字化油缸优先内置，这笔账是划算的。

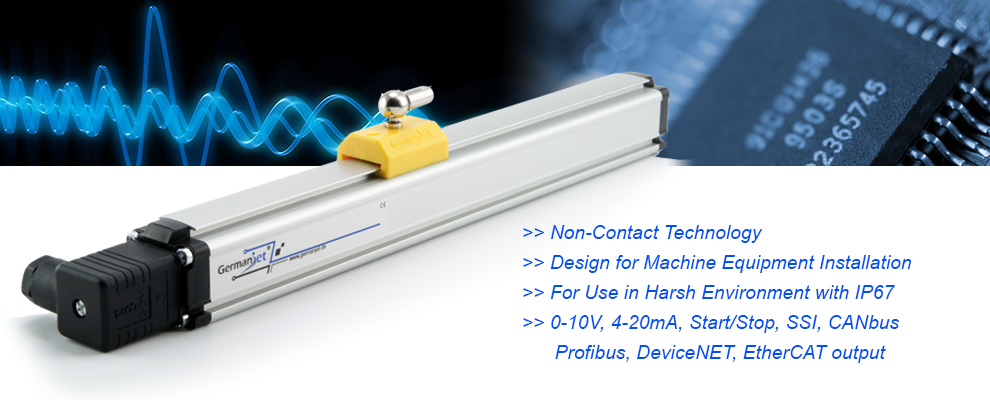

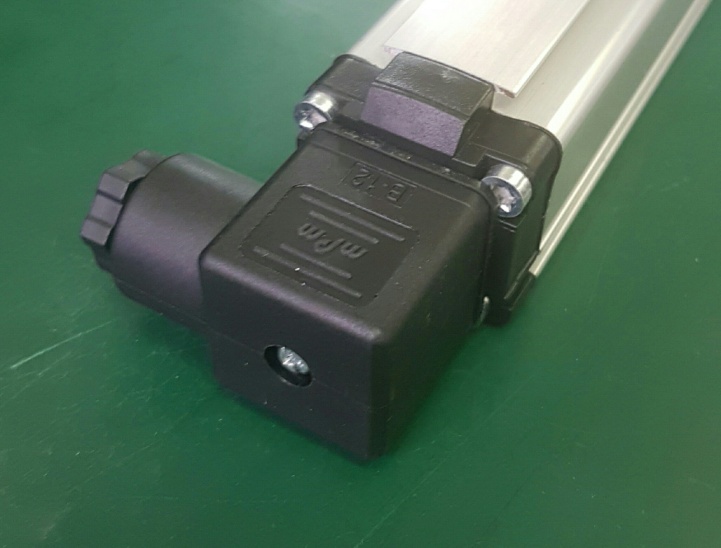

外置式的防护怎么做才够用

外置式装在外面，暴露在粉尘、切削液和撞击风险里。常规防护有三样：给传感器加防护罩或防护壳；给磁环配支架并加 PVC 套管，既保护测杆又给运动导向；信号线走线槽并做固定，别让线缆晃着磨破。

还有一点容易被忽略：磁环和测杆之间的间隙要留够，但不能太大。间隙越大，磁场耦合越弱，读数稳定性越差；机械偏移累积起来，还容易让磁环脱开测杆。这个间隙的推荐范围以厂家样本为准，装完要能手动推拉一遍确认不刮不脱。

改造项目为什么更常选外置

老设备改造，油缸往往已经定型，活塞杆和缸盖没有预留孔位。要在上面补加工，等于把油缸拆下来上机床，成本和时间都不划算。外置式只需要在缸体外侧做支架，用端盖的定位螺丝固定，现场就能完成，所以改造项目里外置式的比例明显更高。

反过来，新做油缸的时候，如果一开始就把孔位和密封结构考虑进去，内置式反而是省心的选择——毕竟以后检修时只换电子头，不用再拆缸放油。

什么时候必须上内置式

见过几个绕不过去的场景。油缸工作压力偏高、缸体本身又装在设备内部、外面根本没有检修空间，这种情况硬上外置式，等于每次维护都要拆半个机器，最后还是会改回内置。

还有一种：现场冲击和粉尘都比较重。我们碰到过外置式装在破碎机旁的油缸上，防护罩做了，但石渣还是天天砸在支架上，半年换了两支。后来改成内置式，油缸本体挡在前面，问题才解决。这不是外置式不好，是这个工况不该用外置。

现场常见的三个坑

• 现象：外置式读数在行程两端变差。原因：磁环支架刚性不够，走到两端有轻微摆动，磁环与测杆间隙变化。处理：把支架加厚或改成一体件，两端各留一段行程余量，别让磁环走到极限位置。
• 现象：内置式运行一段时间后渗油。原因：穿缸位置的密封压装不到位，或者密封件装配时被划伤。处理：按厂家的密封结构装配，用专用工装压装，装配后做保压检查再上机。
• 现象：外置式读数偶发跳变。原因：信号线在缸体外没有固定，跟着设备振动蹭到金属件，屏蔽层多点接地。处理：线缆进线槽并固定，屏蔽单点接地，和动力线分开走。

下单前要核对的五项

最后给一份清单，按顺序对一遍就行：一是行程，按油缸实际行程量，两端留余量；二是工作压力，内置式要确认耐压等级，外置式确认磁环与测杆的耐压和安装位置；三是安装空间，缸体外面有没有位置放传感器、留不留得出拆装空间；四是维护条件，这台油缸检修要不要动油路、停机时间能容忍多久；五是接口，控制系统侧是模拟量模块还是总线主站，先定接口再定型号。

常见问题

问：油缸测行程，外置磁致伸缩位移传感器和内置式到底怎么选？
答：看油缸结构和维护条件。新做油缸、压力高、能预留孔位的优先内置，装进油缸内部耐压管里，油缸帮着挡冲击和污染，故障时只换电子头，不动油路、不放油。

问：老设备改造加装，内置还是外置方便？
答：一般选外置。老设备油缸已定型，补加工孔位要把油缸拆下来上机床，成本和时间都不划算。外置式在缸体外侧做支架、用端盖定位螺丝固定，现场就能装，代价是要自己把防护做足。

问：两者都能测几米行程、扛高压吗？
答：磁致伸缩是靠磁环非接触取位置的，没有磨损件，绝对输出、断电不丢位置，行程做到几米、适应高温高压和强振动都没问题。差别不在能不能测，而在装在哪儿、怎么维护。

问：外置式的磁环和测杆间隙留多少？
答：间隙要留够但不能偏大，间隙越大磁场耦合越弱，读数稳定性越差，机械偏移累积还容易让磁环脱开测杆。具体推荐值以厂家样本为准，现场装完手动推拉一遍确认不刮不脱。

问：内置式故障了真的要拆缸放油吗？
答：多数情况不用。内置式的电子头和测杆是可分的，故障通常只换电子头，油路不动、油也不放。但首次装配如果装错，那就要放油、拆缸重来，所以第一次装配按说明和工装来，别省这一步。
