ESL 系列全不锈钢外壳磁致伸缩位移传感器

产品概述

ESL 系列是耐压圆杆式全金属密封型磁致伸缩位移传感器，专为防水、防腐要求严格的工业环境设计。产品采用不锈钢整体全封闭结构，坚固耐用，适用于液压系统、油缸、户外设备等恶劣工况。

产品特点

不锈钢整体全封闭结构，坚固耐用；绝对位置输出，无须归零；非接触式测量，永不磨损；非线性度小于满量程的 ±0.05%FS；重复精度高于满量程的 ±0.002%FS；低功耗设计，有效减小系统温漂。

位置磁铁：OD33 环形磁石

技术参数

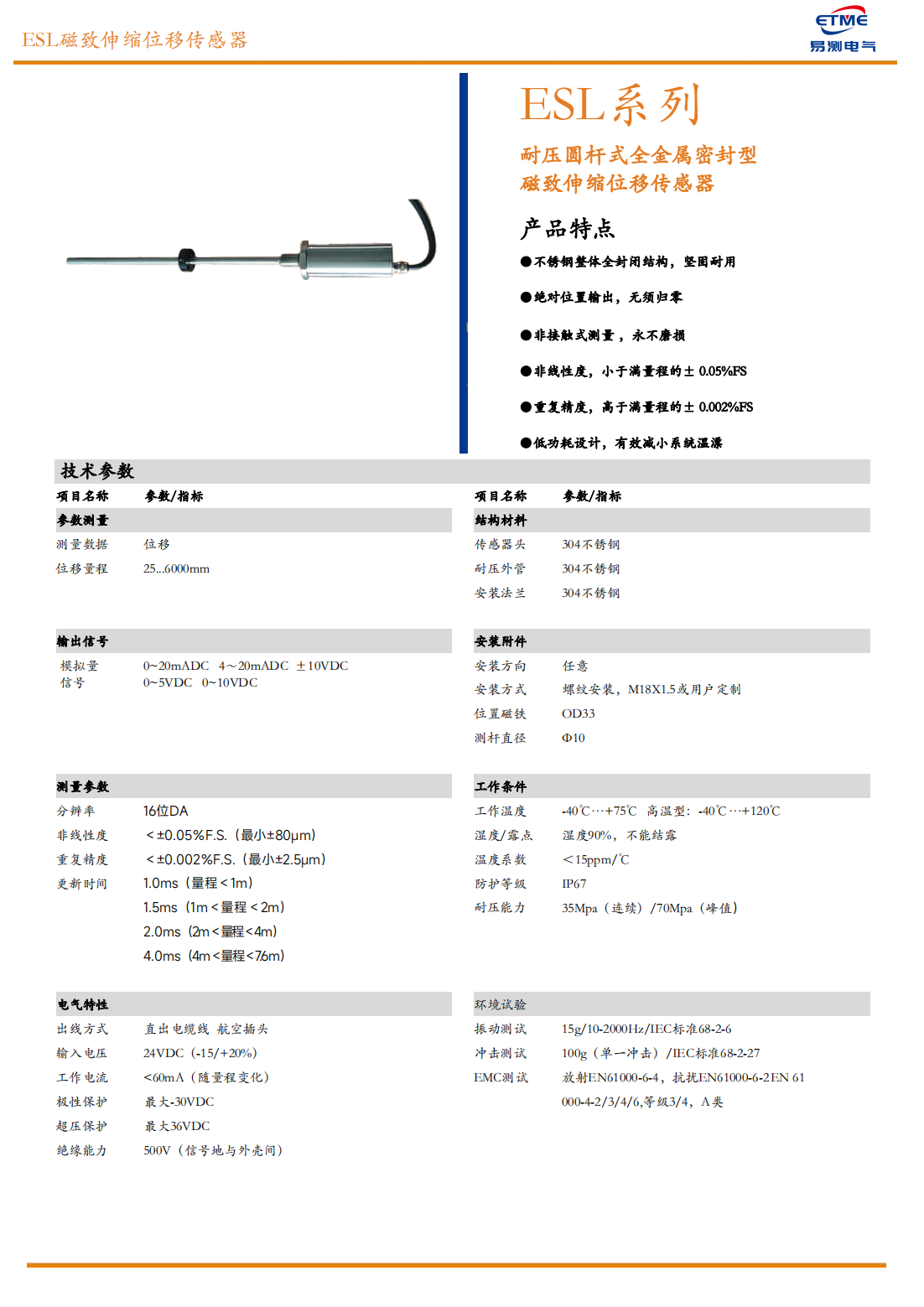

技术参数规格表

测量数据：位移

位移量程：25…6000mm

结构材料：传感器头 304不锈钢，耐压外管 304不锈钢，安装法兰 304不锈钢

输出信号：模拟量 0~20mADC、4~20mADC、±10VDC、0~5VDC、0~10VDC

安装方向：任意

安装方式：螺纹安装，M18×1.5 或用户定制

测杆直径：Φ10

分辨率：16位 DA

非线性度：<±0.05%F.S.（最小±80μm）

重复精度：<±0.002%F.S.（最小±2.5μm）

更新时间：1.0ms（量程<1m）/ 1.5ms（1m<量程<2m）/ 2.0ms（2m<量程<4m）/ 4.0ms（4m<量程<76m）

工作温度：-40℃…+75℃（高温型：-40℃…+120℃）

湿度/露点：温度90%，不能结露

温度系数：<15ppm/℃

防护等级：IP67

耐压能力：35Mpa（连续）/ 70Mpa（峰值）

出线方式：直出电缆线 或 航空插头

输入电压：24VDC（-15/+20%）

工作电流：<60mA（随量程变化）

极性保护：最大 -30VDC

超压保护：最大 36VDC

绝缘能力：500V（信号地与外壳间）

振动测试：15g/10-2000Hz / IEC标准68-2-6

冲击测试：100g（单一冲击）/ IEC标准68-2-27

EMC测试：放射EN61000-6-4，抗扰EN61000-6-2 / EN61000-4-2/3/4/6，等级3/4，A类

产品尺寸与安装

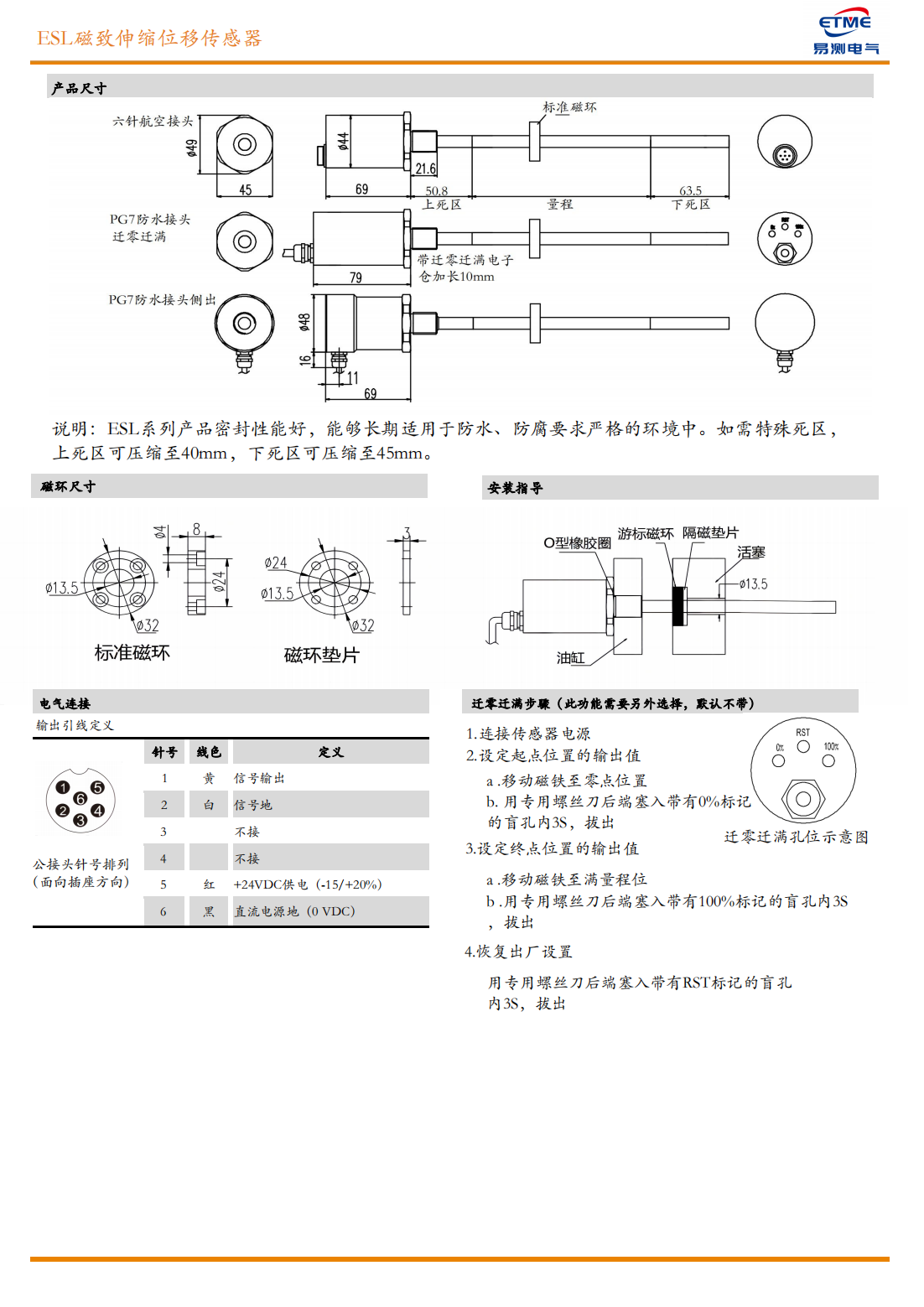

产品尺寸图显示，传感器可选六针航空接头、PG7防水接头（迁零迁满）、PG7防水接头侧出等多种出线形式。产品密封性能好，能够长期适用于防水、防腐要求严格的环境中。如需特殊死区，上死区可压缩至40mm，下死区可压缩至45mm。

电气连接

输出引线定义：黄——信号输出；白——信号地；红——+24VDC供电（-15/+20%）；黑——直流电源地（0 VDC）。

迁零迁满步骤

此功能需要另外选择，默认不带。步骤包括：连接传感器电源；设定起点位置的输出值；设定终点位置的输出值；恢复出厂设置。具体操作请参考产品说明书。

注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。

上死区与下死区的预留量怎么算

量程从 25mm 到 6000mm 都排得上，但有效行程之外还要留死区。ESL 的上死区可压缩至 40mm，下死区可压缩至 45mm，默认状态下这一段是不出数的。选型时把设备实际最大位移加上两端死区再对量程，液压缸行程按缸体长度算满，末端就会顶进盲区。缸体空间紧的场合，订货时说明要压缩死区，别自己拆开改结构。

螺纹安装与引线定义核对

安装方向任意，螺纹安装 M18×1.5 或按图纸定制，测杆直径 Φ10，位置磁铁配 OD33 环形磁石。引线是四色：黄为信号输出，白为信号地，红为 +24VDC 供电，黑为直流电源地。供电范围 20.4~28.8Vdc，工作电流小于 60mA，极性保护到 -30VDC，超压保护到 36VDC，接反一次通常不会立刻坏，但别拿这个当日常接法。出线可选直出电缆线，也可选六针航空接头或 PG7 防水接头。

不锈钢外壳磁致伸缩位移传感器ESL量程与引线核对

• 不锈钢外壳磁致伸缩位移传感器量程 25~6000mm，选型时把上死区 40mm、下死区 45mm 一并算进去。
• 螺纹 M18×1.5、测杆 Φ10、配 OD33 环形磁石，安装方向任意，机架螺纹孔按图先攻好。
• 引线黄信号、白信号地、红 +24V、黑电源地；供电 20.4~28.8Vdc，工作电流小于 60mA。
• 规格表标 IP68、分项参数标 IP67，订货前把防护等级按实际型号再确认一遍。
• 耐压 35MPa 连续、70MPa 峰值，装进油缸前先核对系统压力再定安装方式。
