油缸位移传感器选型与接线：零区死区要留够

油缸位移传感器选型，翻车点往往不是量程也不是输出形式，而是零区和死区这两段长度没算进去。不少现场装完发现行程够用、两头却读不到数，回头一查，是磁环走进了非工作区。下面按选型核算、电气连接、安装细节三块，把该留的尺寸和该防的干扰一次讲清；具体长度随外壳和量程不同，核对时以厂家样本为准。

油缸位移传感器选型：零区与死区怎么留

挑磁致伸缩位移传感器的尺寸，先看感应杆长度和磁环安装位置，这两项定了，零区和死区才有依据。零区是为了防止磁环和检波器互相干扰，制造时在杆靠近电子头的一端留出的一段区域，长度随外壳选型而定。设计运动系统时必须预留空间，让磁环背面到安装法兰的距离不小于零区长度。

测杆末端，也就是和电子头相反的那一头，有一段内置阻尼的非工作区，叫死区。它同样要在系统设计时算好，让磁环前面到杆末端的距离不小于死区长度。这两段都不参与测量，可一旦漏算，尺寸就是对不上，装上去表现为「行程够、两端丢数」。

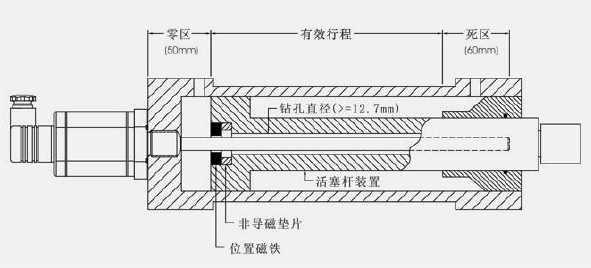

图里从左到右就是装进去的顺序：电子头一侧是法兰，紧挨着一段零区，中间能测的那一段是有效行程，末端还有一段阻尼死区。磁环只有在这段有效行程里走，读数才连续。

举个例更好记：移动轴实际走 1.5m，订货行程就填 1.5m；但检测杆从法兰平面量到杆末端的实际总长，应该是 1.5m 加上零区长度、再加上死区长度。少了这一步，装上去就是「行程能用，两端测不到」。

零区、死区、有效行程的关系

油缸位移传感器电气连接注意事项

接线这块，样本上一般列了几条看着像套话的要求，实际每条都对应过现场故障，逐条对照一遍不吃亏。

• 供电要稳：系统要提供一个波动小的直流电源。低于供电范围可能启动不了，超出供电范围可能直接损坏，两头都别碰。
• 接头用厂家的：选标准连接接头，信号传递可靠，也省得针脚定义跟图纸对不上。
• 电缆优先用厂家的专用电缆：换用其它电缆时挑低电容值的，电容大了信号上升沿变缓，输出跟不上。
• 恶劣环境加防护：高温、高压场合要加保护装置或做防护措施，比如防水罩、隔热板。
• 远离干扰源：装到远离强磁场和电磁噪声高的位置，别贴着变频器、接触器和大电流母线。

供电和接线为什么影响分辨率

把「稳定低波动的直流电源」放在第一条不是客套。模拟量输出的分辨率会被电源纹波直接吃掉：电源波动 100mV，落在 0~10V 满量程里就占了 1%，高分辨率型号等于被打了个对折。

实操上有两条最省钱：一是用标准接头和专用电缆，换电缆优先挑低电容值；二是屏蔽层单点接地，别两头都接——两头接会形成地环流，读数跳得比不接还厉害。

安装方式与耐压外管的几个细节

内置式油缸传感器的结构基本一样：电子部分封在一个坚固外壳里；外面是一根带安装法兰的耐压圆管，把敏感元件和波导管系统护在里面，圆管直接装进空心活塞杆，承压能力常见到 530bar 这个量级，实际以所选型号样本为准。

位置磁铁固定在活塞杆末端，沿着不动的测杆外管无接触、无磨损地移动，磁场透过管壁触发测量信号。所以它不怕油、不怕磨，怕的是安装不同轴——磁环偏着套上去，长期会把外管刮伤。

现场两个常见故障，照着查

第一个，装完两头读不到数。现象是中间行程读数正常，走到两端就卡住或跳。原因多半是订货时按行程填了长度，没把零区、死区加进测杆总长。处理办法是先按设备实际需要量出测杆总长，再核磁环背面到法兰的距离够不够零区，不够就得换杆或调整法兰垫片厚度。

第二个，模拟量读数一直有几十毫伏的跳动。现象是油缸不动、数值也在飘，而且跟温度和油压没关系。原因通常两个：开关电源纹波大，或者传感器跟变频器共用一路电源。处理是给传感器单独一路供电、加个滤波，屏蔽线改单点接地，走线再挪离动力线。

油缸位移传感器常见问题

问：零区和死区到底有什么区别？
答：零区在电子头一端，作用是让磁环和检波器不互相干扰，长度随外壳选型定；死区在测杆另一端，是一段带阻尼的非工作区。两端都不参与测量，但设计时都要预留空间。

问：测杆总长怎么定？
答：等于订货行程加零区长度再加死区长度，从法兰平面一直量到杆末端。行程按设备实际要走的距离填，别拿设备外形尺寸估算。

问：为什么建议用厂家接头和专用电缆？
答：接头保证针脚定义和接触可靠；专用电缆电容小，信号上升沿不拖慢，模拟量输出才跟得上。换别的电缆时至少挑低电容值的。

问：传感器和变频器共用一路电源行不行？
答：不建议。变频器带来的纹波和共模干扰会顺着电源进到模拟量输出里，表现就是读数跳动。给传感器单独一路、屏蔽线单点接地，处理起来最省事。
