压力传感器安装使用与接线方法

压力传感器正确的安装使用和接线方法对产品很重要，总的来说，我们有以下十个方面的注意事项。

1、选择恰当的位置，尤其是高温熔体压力感器在挤出机合作如果安装位置太靠近生产线的上游时，未熔融的物料可能会磨损传感器的顶部;

2、正确安装，通常压力传感器的损坏都是由于其安装位置不恰当而引起的。接线时，将电缆穿过防水接头或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进压力传感器壳体内

3、检查安装孔的尺寸，如果安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很容易受到磨损。这不仅会影响设备的密封性能，而且使传感器不能充分发挥作用，甚至还可能产生安全隐患。

4、防止压力传感器与腐蚀性或过热的介质接触;

5、导压管应安装在温度波动小的地方;

6.测量蒸汽或其它高温介质时，需接加缓冲管等冷凝器，不应使压力传感器的工作温度超过极限。 测量液体压力时，压力传感器的安装位置应避免液体的冲击，以免传感器过压损坏。

7、防止压力过载，即使传感器测压范围的过载设计最高能够达到50%(超出最大量程的比率)，从设备运行的安全角度考虑也应该尽量避免冒险，最好选择被测压力处于量程范围之内的传感器。

8、保持安装孔的清洁，防止渣滓在导管内沉积;

9、保持干燥，尽管传感器的电路设计能够经受苛刻的挤出加工环境，但是多数传感器也不能绝对防水，在潮湿的环境下也不利于正常运行。

10、避免低温干扰，冬季发生冰冻时，按装在室外的压力传感器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。

下面以螺纹式压力变送器安装图为例：

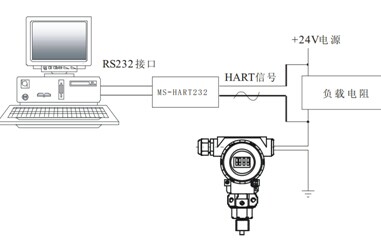

压力传感器的出线方式：

1、航空插头连接已设定。数字信号输出方式：1直接电缆出线接线方式,传感器共有五个接点：正电源(棕)、电源地(蓝)、RS485A(黑)、RS485B (绿)、壳体地(屏蔽线)。

2、直接电缆出线接线方式,传感器共有五个接点：正电源(棕)、电源地、信号地(蓝)、信号输出 (黑)、壳体地(屏蔽线)，连接线(未使用)(绿)。
