磁致伸缩位移传感器缸盖加工：孔径与旁通孔

磁致伸缩位移传感器缸盖加工，说到底就两件事：测杆要装得进去，油路要通得过来。Germanjet德敏哲的缸内型传感器是穿在活塞杆里的，缸盖上的孔既是安装孔也是油路通道，孔径、深度、旁通、同轴度任何一项没做到位，装配或者运行时都会出问题。下面按加工顺序，把每一项的尺寸怎么定、判据是什么讲清楚。

磁致伸缩位移传感器缸盖加工先定两件事

动手之前先把两个前提定下来，后面的尺寸才有依据。

第一件是测杆的外径，也就是传感器型号。缸内型传感器的不锈钢测量杆装在活塞杆中心的钻孔里，钻孔尺寸必须同时满足两个条件：按液压缸工作压力和活塞杆运动速度算出来的强度要求，以及测杆本身的外径。这两个条件谁更严，就按更严的那个走。

第二件是缸体结构。缸盖要同时容纳测杆穿入和油路补偿，所以孔的位置、旁通的走向，最好在图纸阶段就和传感器厂家对一遍。等缸盖加工完了才发现少个旁通孔，返工代价很大。

孔径和深度怎么定：两条硬线

尺寸上有两条线不能越：

• 单钻孔直径不能小于 12.7mm。这是保证测杆能顺利穿入、且周边留出足够壁厚的最小口径。
• 缸内工作压力上限不能超过 500bar。压力越高，钻孔处壁厚承受的应力越大，越过这条线，测杆有被压弯或顶坏的风险。

除了这两条，孔径还要照着液压缸图纸来。深度按测杆插入长度加余量确定，留得太少测杆端部顶死、读数异常；留得太多缸盖刚性受影响，也白白浪费行程。不确定的具体数值，按厂家图纸或样本核定，别自己拍。

旁通孔留多大：按被置换的油量算

旁通不是“随便开个孔”，它的大小要按被置换的体积算。液压缸伸出和回收的时候，测杆的体积会在油腔里进进出出，和液压油发生体积置换。

算一遍就清楚了：以 φ10 左右的测杆为例，横截面积 A 约 78.5mm²，行程 I 取 1m，那么一次全行程伸出被置换的体积 V＝A×I≈78.5cm³。这段油量必须在同样的时间里，从旁通流过去。

液流速度越高、阻力越大，测杆表面承受的油压就越高，这个压力有可能损坏测杆。工程上的做法是先按缸速算出旁通处的允许流速，再反推旁通截面积。留的余量建议比理论值大一档，宁可孔略大，也别压着下限做。

同轴度与密封面：装配才见真章

同轴度是最容易被忽略的一项。缸盖孔、活塞杆孔、测杆三者不同心，测杆会一直贴着孔壁蹭，短期看是有规律异响，长期会把测杆外管磨出一道沟。

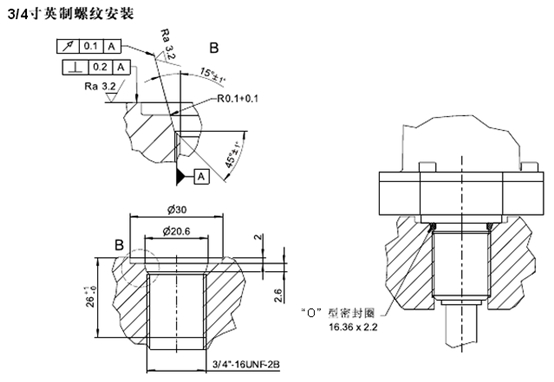

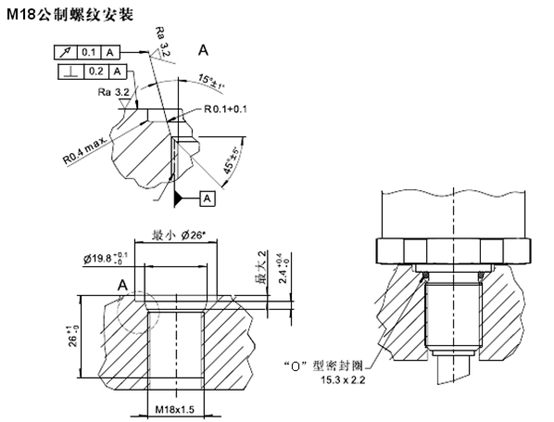

做法上，用一刀镗、或者同一次装夹把两处孔做出来，比分别加工再对中稳得多。缸盖与测杆法兰的贴合面是密封面，粗糙度别省工时，压力一上来就在这儿渗油；精车之后建议再研一下。

加工与装配前的验收清单

加工时最容易出的三个问题

一是孔打偏。缸盖孔和活塞杆孔不同心，装进去就蹭。表现是运行时有规律异响、位移曲线上带周期性毛刺，返工得重新镗孔。

二是旁通开小了。看着装得上，一跑高速就出问题：油来不及补，测杆被顶住，轻则读数漂，重则测杆变形报废。

三是密封面粗糙。缸盖与测杆法兰的贴合面粗糙度过高，压力一上来就渗油。这一处别省工时，精车之后建议再研一下。

常见问题

问：缸盖孔可以比测杆外径大一点，留间隙好装吗？
答：留装配间隙可以，但间隙越大同轴度越难保证，油也更容易在这里窜。按图纸公差做，别为了好安装随意放大孔径。

问：旁通孔的位置有讲究吗？
答：要和活塞杆的运动方向配合，保证伸出和回收两个方向都有流量补偿。只考虑一个方向的话，反向行程照样会把测杆顶压。

问：旁通孔到底要开多大？
答：先按缸速算旁通处的允许流速，再反推截面积。以 φ10 测杆、1m 行程为例，被置换体积约 78.5cm³，这段油量要在同样的时间里流过去，通常再留一档余量。

问：测杆插入深度不够会有什么表现？
答：磁环走不到测杆有效段，读数在行程两端会出现非线性或直接没输出。深度要按测杆插入长度加余量确定，装配前用试插先确认一次。
