拉杆型直线位移传感器结构与安装-铝管拉杆与合金电刷

拉杆型直线位移传感器结构与安装，先从拆开看起。LWH 电子尺的关键件就四个：铝管、拉杆、电刷、线路板。每个件用什么料、什么工艺，决定了它能扛多大冲击、能跑多少次；装的时候对中做没做好，又决定了这几个件的寿命能不能兑现。这篇把四个关键件和安装对中讲透，19.7mm 这个中心距、φ6mm 拉杆、三爪卡簧 60kg 轴向承载力这些现场要用的数都留着。

拉杆型直线位移传感器结构与安装：四个关键件

先把四个件的作用摆清楚，后面安装才不至于瞎使劲。

铝管表面电泳氧化，用久了也不变色，内部是圆柱形的大面积滑轨，电刷支架在上面高速往复比较稳，10g 冲击下精度不掉。拉杆跟前端盖的尘封、油封紧密配合，作用很实在：挡杂物、挡油水，不让这些东西被拉杆带进管里——管里一旦进了脏东西，碳膜和电刷就一起遭殃。

拉杆和传感件之间用三爪封闭卡簧连接，轴向承载力大于 60kg。这个数意味着一般工况下的轴向拉力不用太担心，真正怕的是侧向力——侧向力不由卡簧承受，而是直接压到电刷和铝管轨道上。电刷选单还是选双，看控制要求：单电刷杂波小、分辨率高，注塑机射胶控制用它；双电刷寿命长、重复性高，开合模控制更合适。

安装第一步：对中、余量、别别劲

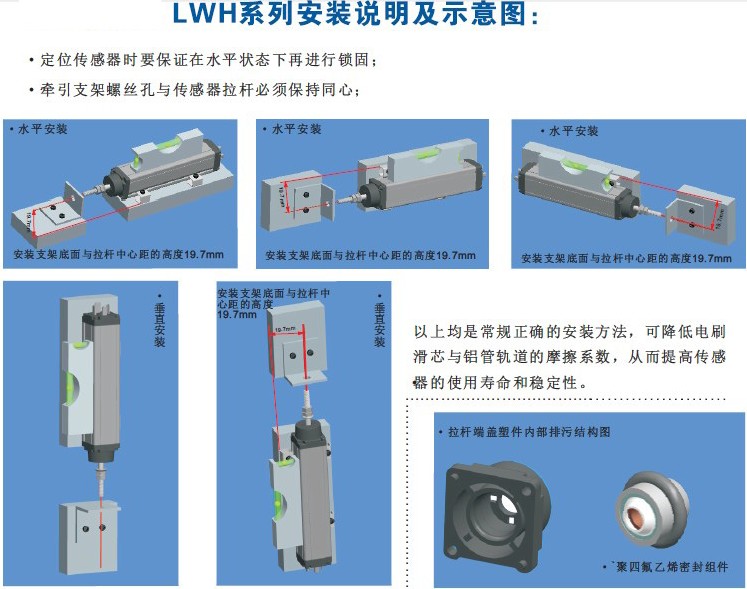

定位的时候，先把传感器放水平再锁紧。牵引支架的螺丝孔必须跟传感器拉杆同心，这是对中的底线。同心做好了，电刷跟铝管轨道之间的摩擦就小，寿命和稳定性都跟着上去；同心没做好，传感器本身没错，用几个月就开始偏磨。

水平装、垂直装都可以，支架底面与拉杆中心的距离保持 19.7mm。这个尺寸是给支架加工留的基准：支架做出来，安装面到拉杆中心的距离对上了，传感器装上去就是平的，不用再靠垫片一点点凑。

拉杆跟运动件的连接处要留活动余量，别把两边硬连成一根死杆。原因很简单：设备运动方向不见得和拉杆轴线完全重合，硬连就等于把这点偏差变成侧向力，全部压在电刷上。用带球头或带浮动量的连接件把这口气留出来，比事后反复调对中省事得多。

装完当天过一遍的六项自检

下面这几项花不了二十分钟，建议装完当天就过一遍，别等出问题再回头找。

输出跳、中段非线性：现象、原因、处理

现象一：读数来回跳。先怀疑支架没锁牢——设备一振，支架微动，读数就跟着飘；其次看旁边有没有干扰源，比如变频器、动力线。处理办法是先把支架螺栓逐颗复紧、加防松，再检查信号线是不是和动力线走在同一个线槽里，屏蔽层有没有按样本要求接地。

现象二：中段走着走着线性变差。两头数据好、中间鼓或者塌，多半是电刷偏磨了。偏磨的根子还是对中——支架孔和拉杆不同心，电刷长期单侧受力，碳膜某一段就先磨出痕迹。处理办法是重新对中、必要时换电刷，换完再走一遍全程确认。

现象三：拉杆回不去或者发卡。可能是拉杆别劲，也可能是尘封、油封那一圈沾了铁屑和油泥。处理办法是清洁拉杆和前端盖那圈，检查有没有磕碰变形；拉杆一旦弯过，研磨抛光那层就毁了，只能换。

接线与日常维护

接线按厂家样本走。电阻式电子尺常规是三线或四线接法，引脚定义别凭猜——猜错轻则没信号，重则把端子烧了。铝管本身带屏蔽，屏蔽层怎么处理按样本要求来，别剪掉。

维护上没什么花活：定期复查支架螺栓、看拉杆有没有生锈或磕碰、看线缆有没有被拉扯绷紧。油污重的场合，顺手把拉杆和前端盖那一圈擦干净，比事后拆管修碳膜划算得多。真到了要拆管换电刷的程度，先确认是不是对中没做好——不改对中，换上去的电刷还是照旧偏磨。

拉杆型直线位移传感器结构与安装常见问题

问：LWH 拉杆型电子尺的电刷，单双电刷分别用在哪？
答：单电刷杂波小、分辨率高，注塑机射胶控制用它；双电刷寿命长、重复性高，开合模控制更合适。电刷是银钯合金冲压成型的，别拿别的材质随便替。

问：拉杆和传感件靠什么连接？
答：三爪封闭卡簧，轴向承载力大于 60kg。拉杆是不锈钢无磁、无芯研磨抛光的 φ6mm，跟前端盖的尘封油封紧密配合，挡住杂物油水进管；装的时候别敲铝管，也别让拉杆受侧向力。

问：支架底面到拉杆中心留多少合适？
答：保持 19.7mm，水平、垂直安装都行。定位时先把传感器放水平再锁紧，牵引支架螺丝孔必须跟拉杆同心；对中做好了，电刷跟铝管轨道的摩擦降下来，寿命和稳定性都上去。

问：输出跳、中段非线性，分别是什么毛病？
答：数值来回跳，一般先怀疑支架没锁牢，或者旁边有干扰源；要是中段走着走着线性变差，多半是电刷偏磨了。装好后先用手低速推完整个行程，看读数是不是一路单调、有没有卡顿，没问题再上正常节拍跑。铝管本身是带屏蔽的，别把那层当废线剪了。

问：拉杆为什么要带尘封和油封？
答：防的是杂物和油水被拉杆带进管内。管里一进脏东西，碳膜和电刷就一起磨，线性度和寿命都保不住。这圈密封是耗材，明显磨损失效了就按样本换，别拿随便的橡胶圈替。
