本安防爆拉绳位移传感器(气爆，尘爆)

产品概述

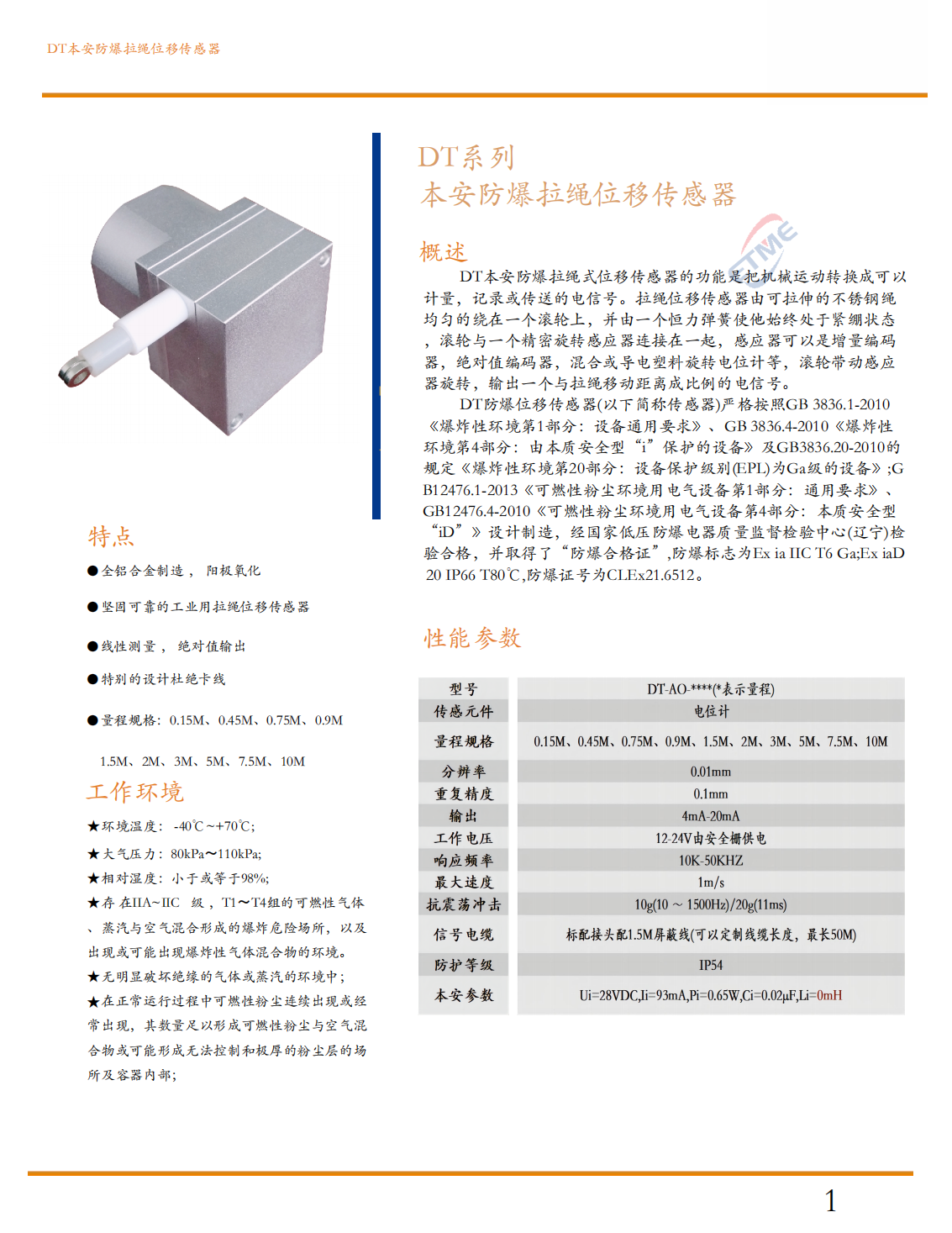

本安防爆拉绳位移传感器（拉绳式位移变送器）将机械直线位移转换为可计量、记录或传送的电信号，取得气体与粉尘双防爆认证，防爆标志 Ex ia IIC T6 Ga；Ex iaD20 IP66 T80℃，适用于存在爆炸性气体与可燃性粉尘的危险环境。

主要特点

• 双防爆认证：气体 Ex ia IIC T6 Ga 与粉尘 Ex iaD20 IP66
• 拉绳结构：不锈钢绳+恒力弹簧，量程大、回缩平稳
• 多种感应器：增量/绝对值编码器、导电塑料电位计可选
• 多种输出：4-20mA / 0-10V / RS485
• 坚固防护：IP66 外壳

技术参数

应用领域

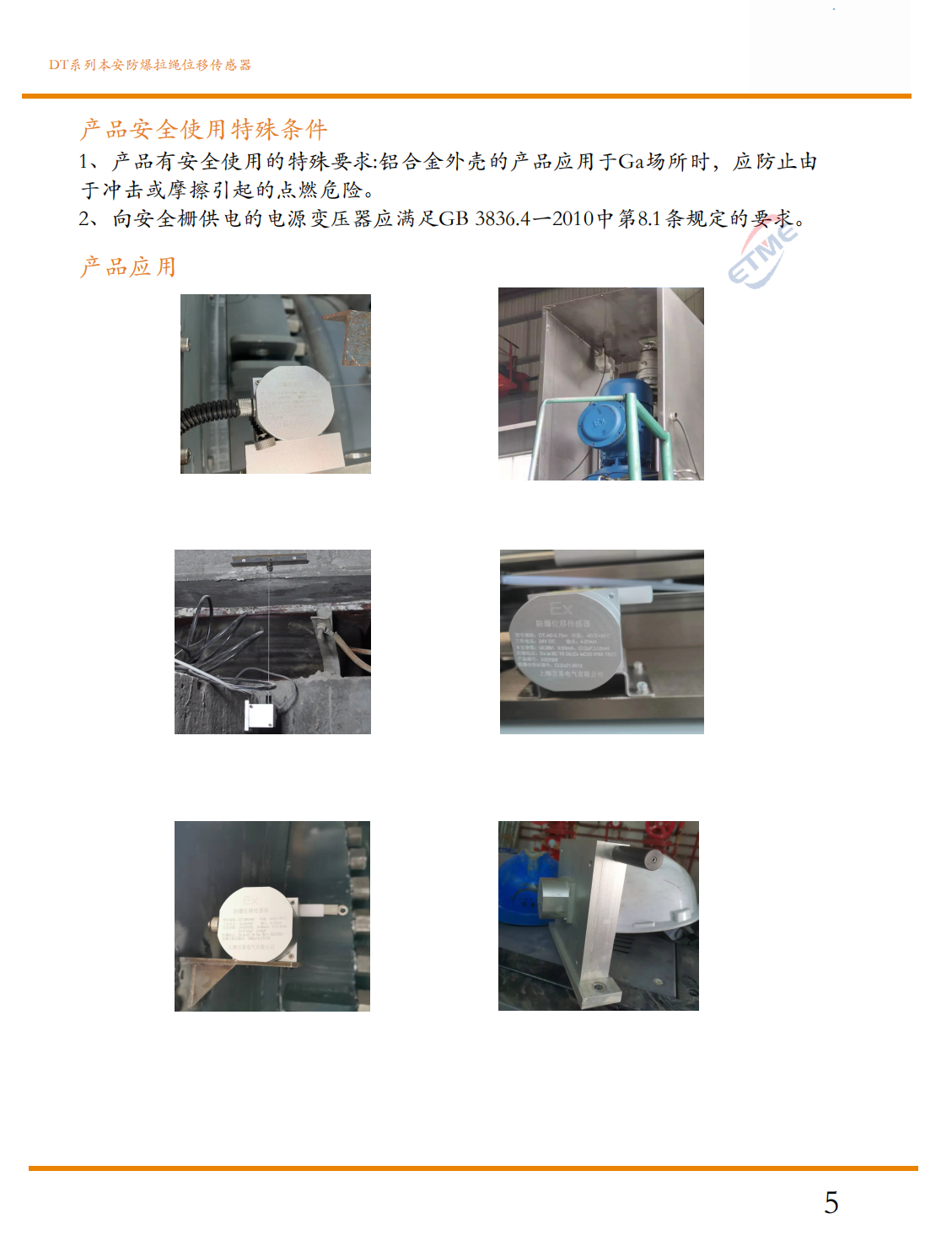

石化、燃气、制药、粮食加工等易燃易爆环境的油缸行程、阀门开度、液位与大型设备位移监测。

安装注意事项

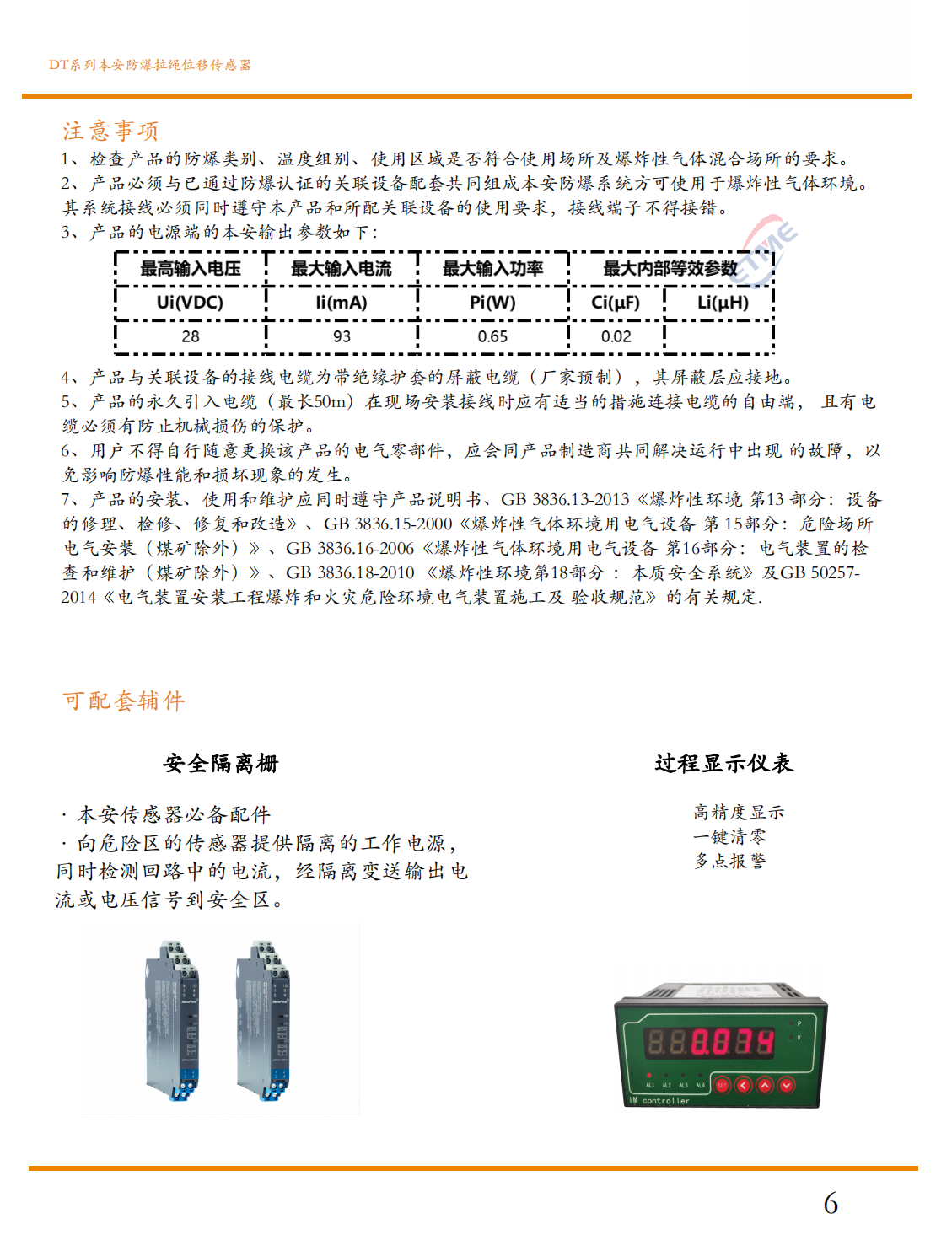

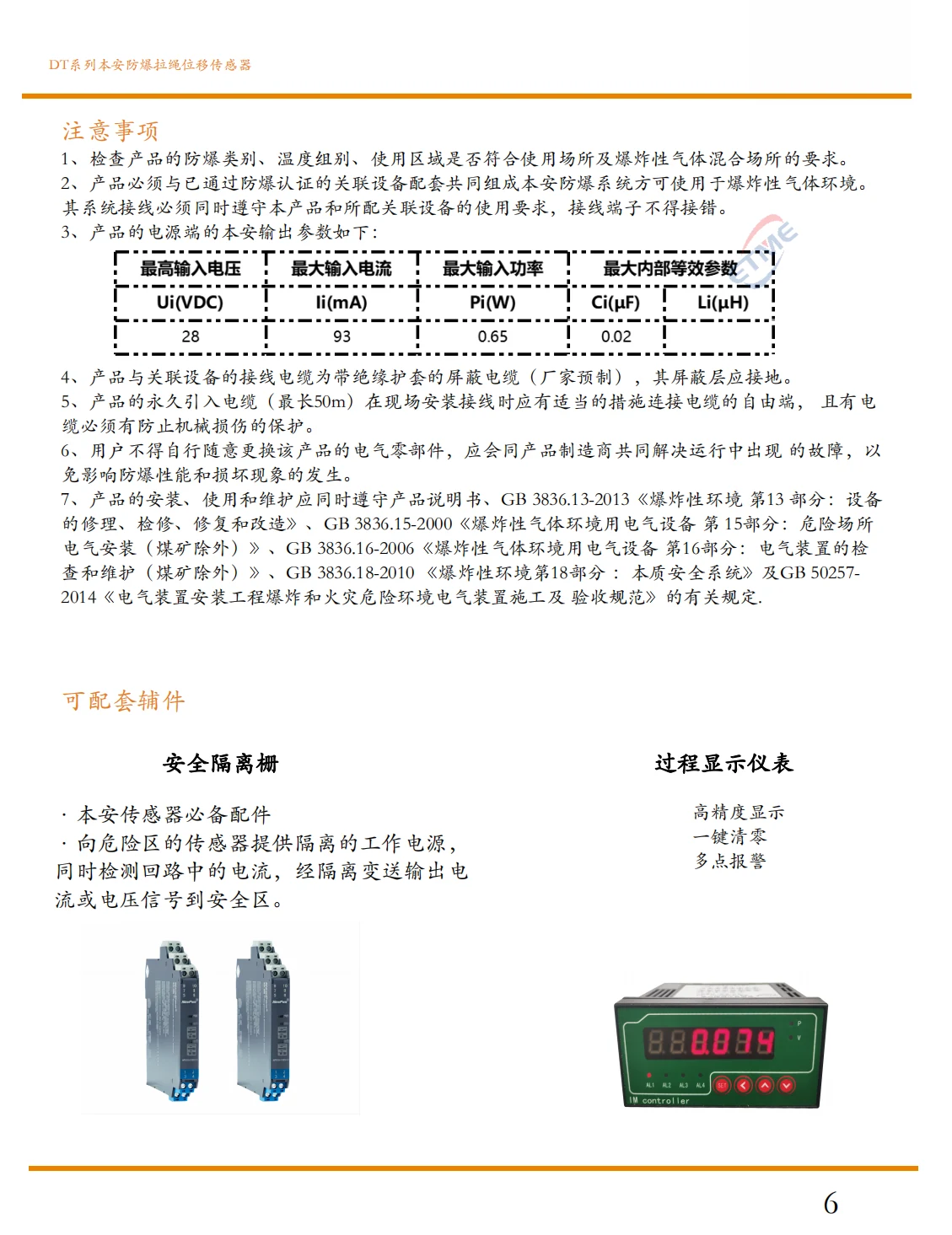

须与安全栅等本安关联设备配套，由具备资质人员按防爆电气规范安装；严禁在危险场所带电开盖。拉绳出线方向应与运动方向一致，避免绳体折弯磨损；信号线屏蔽单端接地。

外壳防护 IP 等级标准

IP 等级由两个数字组成，第一个数字表示防尘、防止外物侵入等级，第二个数字表示防湿气、防水侵入的密闭程度。

在石油、化工、粉尘等危险环境中，传感器常与水和粉尘接触，因此应选择适当的防护等级。本安防爆产品外壳通常可达 IP65/IP66，以满足严苛环境的防护需求。

气体与粉尘两种防爆标志分别管什么

技术参数里写了两个标志：Ex ia IIC T6 Ga 针对爆炸性气体环境，Ex iaD20 IP66 T80℃ 针对可燃性粉尘环境，D 指粉尘，20 是粉尘区域的划分，T80℃ 是外壳表面温度的那条线。现场是气、是尘还是两者都有，先确认清楚再对标志，这两种环境的要求不是一回事，混着用会出问题。

拉绳走线方向与恒力弹簧的现场讲究

拉绳结构是不锈钢绳配恒力弹簧，回缩平稳，量程多档可选、可达数米，线性度 ≤±0.1%~±0.25%FS。感应器可以选增量型编码器，也可以选导电塑料电位计，输出 4-20mA、0-10V 或 RS485。绳子出线方向必须和运动方向一致，中间有夹角就加过渡滑轮，绳体在出线口折着磨，断绳都是这么开始的。

本安防爆拉绳位移传感器气爆尘爆标志与走线

• 本安防爆拉绳位移传感器有两个标志：气体 Ex ia IIC T6 Ga，粉尘 Ex iaD20 IP66 T80℃。
• 不锈钢绳加恒力弹簧，量程多档可选可达数米，线性度 ≤±0.1%~±0.25%FS。
• 感应器可选增量型编码器或导电塑料电位计，输出 4-20mA、0-10V 或 RS485。

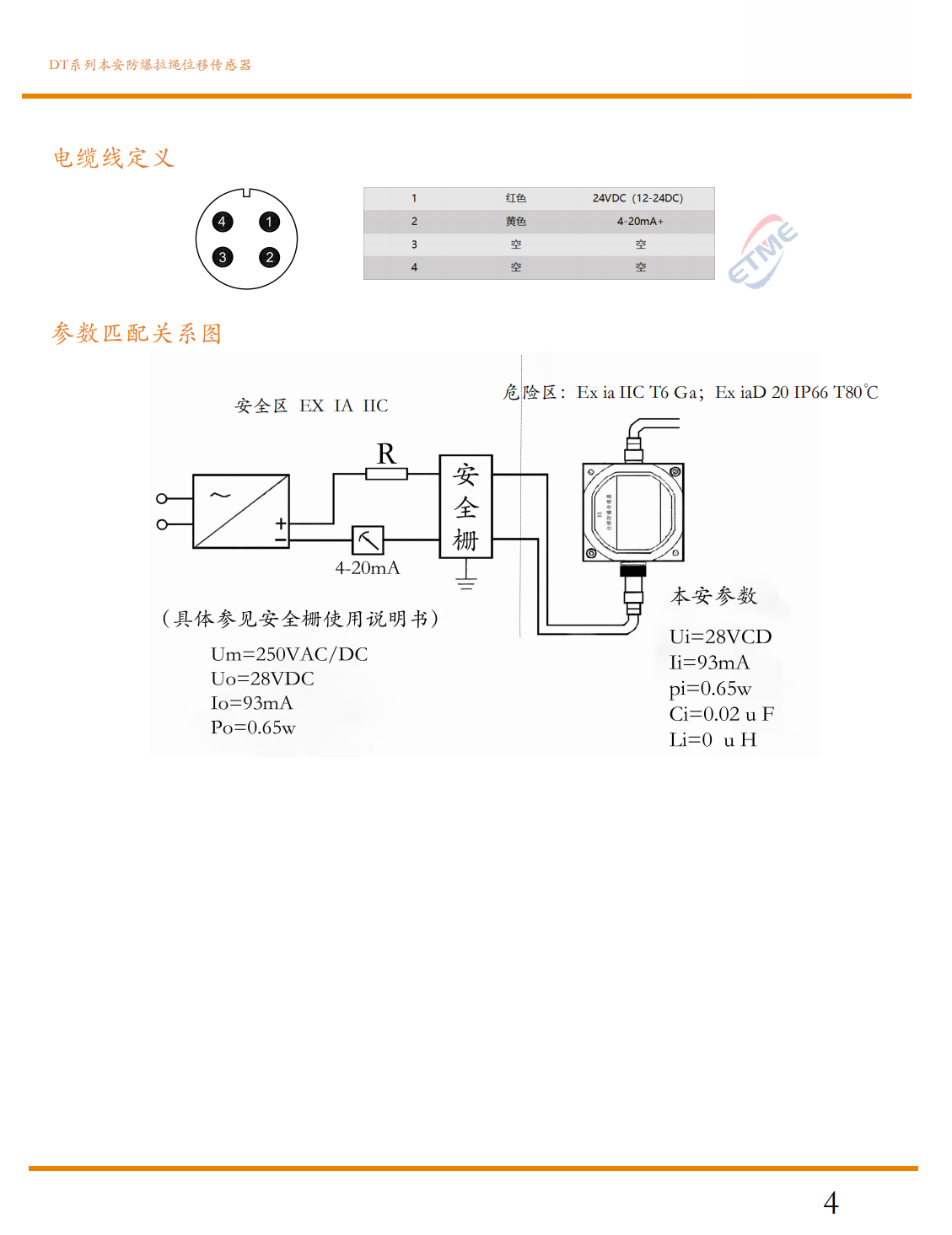

• 和安全栅等本安关联设备配套，DC 24V 本安回路供电，危险场所严禁带电开盖。
• 绳子出线方向与运动方向一致，有夹角就加过渡滑轮，避免绳体折弯磨损。
