位移传感器电刷焊接工艺与铍铜贵金属检测

位移传感器电刷焊接说到底是两件事：把铍铜簧片的热处理做到位，让接触力稳定；再把贵金属丝焊齐、焊平，让多指触点同时压住电阻膜。这两步哪一步松了，传感器不是读数跳，就是寿命短。

位移传感器电刷焊接为什么非用铍铜加贵金属

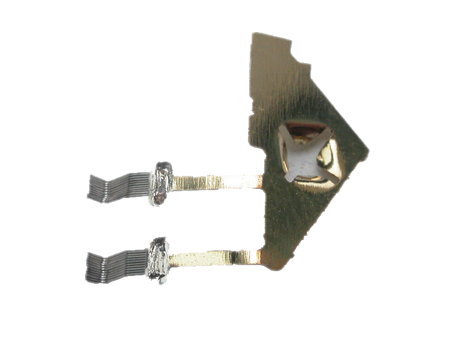

拆开一支坏掉的电子尺电刷，能看到两种东西：金黄色那片是铍铜，丝状的接触端是贵金属。铍铜在这里不是主导电件，它当簧片用，靠自身弹性把贵金属丝顶在电阻膜上——顶得住，接触才不飘。

铍铜在没热处理前软、好冲压成型，做成形状再热处理，弹力才够。贵金属丝负责真正接触：耐磨、接触电阻稳定，做成多指（一排 3~7 根、丝径 0.05~0.12mm），多个点同时接触，单点接触不良的概率就压下去了。

贵金属不便宜，所以只在接触端用一小截，本体全用铍铜。整支电刷的成本大头落在贵金属丝和焊接工时上，这两处省了，问题不会消失，只会跑到读数上。

一句话概括这条工艺路线：铍铜管弹性，贵金属管导电，焊接把它们连成一个整体。哪一环松了，最后的表现都是同一句抱怨——这把尺子不准。

铍铜冲压成型与时效热处理怎么做

常用铍铜带材是 QBe2 这一类（对应 C17200 牌号），厚度多在 0.08~0.15mm。冲压一次成形，折弯和翻边的圆角半径不要小于料厚的 1.5 倍；半径太小容易裂口，裂口就是应力集中点，用几个月往往从那断。

成形之后要做时效硬化，一般 300~330℃ 保温 2~3 小时。这一步把弹性做出来，也把冲压留下的内应力放掉。具体温度和时间各厂不同，以厂家样本为准，但方向不变：处理不够弹力不足，处理过头簧片发脆。

还有一个容易被跳过的动作：冲压完先做一次去应力再精整。坯料冲完边会有轻微翘曲，直接进时效炉，翘曲就被「定型」在成品上了，装到尺身里接触到电阻膜的角度是斜的。

贵金属丝怎么点焊，多指触点怎么排

焊接方式以微型电阻点焊为主，也有用激光焊的。要点是能量小、时间短：铍铜簧片很薄，焊能量一大就烧穿，或者把已经时效好的那一小段局部退火，弹力当场就没了。

指间距一般按 0.3~0.8mm 排，一排 3~7 根。焊完必须校平齐度，多指端面高度差控制在 0.02~0.05mm 以内。手指不齐，压到电阻膜上就是有的顶住、有的悬空，全行程里必有一段读数跳。

现象→原因→处理：有一批电刷装上去，固定在某个位置总跳零点几毫米。原因就是那根丝焊接时高了一截，其余几指没真正受力。处理办法是整支拆下作废，别指望单根补焊——补完往往更不齐。

还有一条容易忽略：焊区清洁。手上油、助焊剂残留留在焊点边上，长期温湿变化下会氧化，接触电阻慢慢变大，表现就是零点缓慢漂移，查起来特别费时间。

焊完怎么判断接触好不好

这类电刷本身无源，没法直接通电量好坏。标准做法是：信号源设定好波形和频率，接到传感器的 1 端和 3 端；示波器接 1 端和 2 端；然后手上推拉传感器（测角度电位计就慢慢旋轴柄）。波形随行程平滑变化就是好的，出现不规则的跳，就说明电刷在那一段接触不良。

一次扫下来，哪个位置跳、跳多大，一目了然，比抽几个点量电阻靠谱得多。检测环境要注意屏蔽、干净：电源纹波大的话，波形本身就抖，到时候分不清是电刷的问题还是干扰。

现场还有几个坑

一是把平齐度当小事。不少人觉得「差不多一样高」就行，实际上 0.1mm 的高度差在长行程上足够形成一段跳点，而抽检往往抽不到那一段。

二是焊接时直接用手捏簧片。手汗和油脂影响焊接质量，也让簧片局部氧化。拿镊子、戴指套，是最省事的习惯，成本几乎为零。

现象→原因→处理：有人换完电刷不做全行程扫波形就直接装机，装上才发现某段读数跳。回头再拆，等于工位、夹具、标定全部重做一遍。装前扫一遍波形只要几分钟，非常划算。

三是接触力凭手感。铍铜簧片的接触力必须用测力计量，手感「差不多」的电刷，装到不同批次电阻膜上表现能差很多。接触力偏小会跳，偏大会加速电阻膜磨损，两头都不好。

常见问题

问：位移传感器电刷为什么用铍铜加贵金属两种材料，不用一种？
答：一种料干不了两件事。铍铜弹性好、能冲压成形，适合当簧片提供接触力，但直接接触电阻膜耐磨性一般；贵金属耐磨、接触电阻稳定，可它贵、又不适合做弹性件。所以本体用铍铜，接触端焊一小截贵金属丝。

问：铍铜电刷为什么必须做时效热处理？
答：铍铜不经热处理就是软的，冲压成型方便，但顶不住电阻膜。经时效硬化后弹力才够、才能长久保持。处理温度和时间各厂不同，一般 300~330℃ 保温 2~3 小时，具体以厂家样本为准。

问：电刷多指的平齐度要控制在多少？
答：一般把多指端面高度差控制在 0.02~0.05mm 以内。手指不齐，压到电阻膜上就是有的顶住、有的悬空，全行程里会出现固定的跳点段。装前用投影仪或显微镜量一遍最省事。

问：没有示波器，怎么判断电刷接触好坏？
答：能测但不全面。可以量各指平齐度、检查焊点是否松动、用测力计看接触力。要看全行程接触连续性，还是得信号源加示波器扫一遍，跳点段位置也能直接看出来。

问：换了新电刷读数还跳，一般是什么没做对？
答：先查两处。一是装前有没有校平齐度，二是接触力有没有量过。这两项都过了还跳，再看焊区是否清洁、有没有氧化，以及是不是检测时电源纹波太大，把干扰当成了电刷问题。
