精密直线位移传感器使用方法与安装注意要点

精密直线位移传感器在现场出问题，九成都出在供电、负载和信号屏蔽这三处，真正坏在传感器本身的并不多。它要么是导电塑料型的分压计，带一条长导电轨、电刷滑过去测绝对位置；要么是磁致伸缩型，非接触测磁环位置。这两种用法差别不小，但「装正、接对、别超程」这三条是共通的，下面按这个顺序讲。

精密直线位移传感器怎么用：三条底线

先说结论：供电要稳、负载要匹配、信号线要做好屏蔽。供电波动会直接进读数，负载不匹配会让输出被拉偏，信号没屏蔽则是一有变频器动作就跳数。这三条听起来简单，现场翻来覆去出问题的偏偏就是它们。

典型的用法是这样的：龙门油压机在主缸和液压垫上各装一支，主缸、液压垫的有效测量长度按实际行程选，比如 500mm、400mm；传感器输出模拟量，先进 AD 模块转成数字量，再送 PLC 做位置判断和闭环。拉杆式和滑块式按机械结构挑，主缸常用拉杆式，液压垫用滑块式更省空间。

先分清手上是哪一类

同样是「直线位移传感器」，量法不一样，用法和寿命也不一样。挑之前先把下面这张表对一遍。

分压计式是接触式的，电刷蹭着碳膜走，价格相对友好、移动快，但碳膜和电刷是消耗件，维护重点就在它俩身上。磁致伸缩式不接触，磁环和测杆之间没有磨损，代价是安装要求更严，尤其是往油缸里装的时候。

供电、负载与屏蔽：怎么算怎么配

供电这块，标称几伏就供几伏，别拿 24V 去带标称 5V 的传感器。电源纹波大、或者和继电器线圈共用一组电，读数就会跟着动作抖。做法是给传感器单独引一路，或者加个小容量滤波。

负载这块，模拟量输出有个允许的负载范围，超出这个范围输出会失真。做法很简单：把后面的接收端（比如 AD 模块的输入阻抗）跟样本上的允许负载对一下，别凭感觉接。要串电阻分压的，先算完再上电，别边接边试。

屏蔽这块，信号线一律用屏蔽线，屏蔽层单点接地，一般接在控制柜这一头，传感器那端悬空。信号线不要和动力线同槽、同捆，更别贴着配电盘走。模拟电压传不远，几十米以外换成电流输出或者数字量，比硬拉一根电压线靠谱得多。

安装对中：侧向力是寿命的敌人

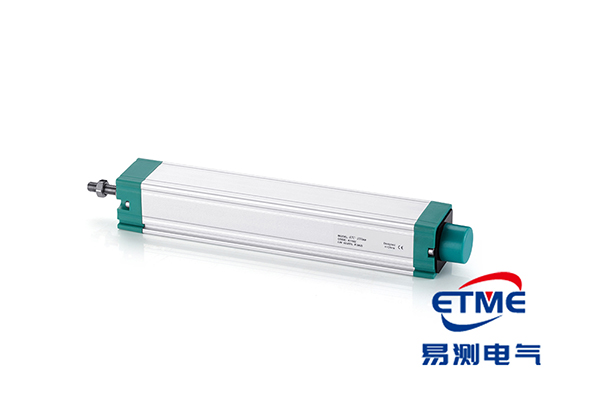

拉杆式也好、滑块式也好，核心就一句：运动方向必须和传感器轴线平行。装歪了，电刷就会受侧向力，一侧压得重、一侧压得轻，压得重的那条轨迹很快磨出沟，读数在行程末端先出问题。量程两端也要留余量，别拿传感器卡着极限行程长期用。

磁致伸缩式装油缸的注意点

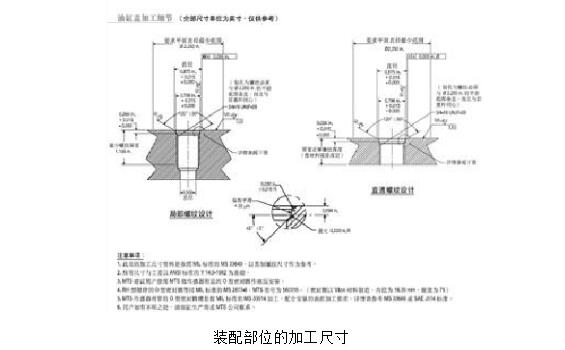

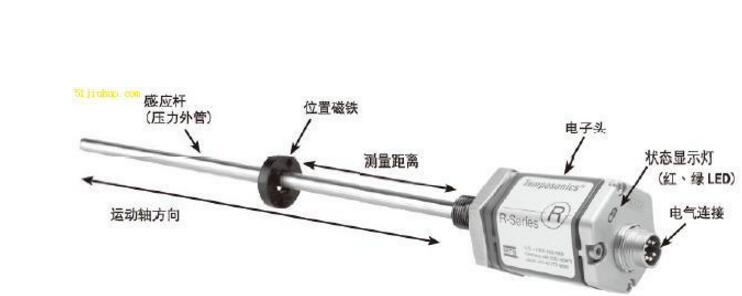

磁致伸缩式是非接触测磁环的绝对位置，装油缸时盯两点。一是装配部位的加工尺寸按公差图控制，保证同轴；二是油缸如果是铁磁材料，滑动磁环下面要垫非导磁隔磁垫圈，固定磁环的螺钉也必须用非导磁材料，否则磁场会被缸壁短路。

还有有效工作区的问题：这类传感器两端有死区，实际测量范围要落在有效区内，别压到端头去。活塞顶到头把磁环撞进死区，磁环容易松动，读数也就不重复了。

两个现场常见的坑

第一个：读数一到某个位置就抖。现象是设备压到中段，显示屏上的数开始上下跳，停在位置不动反而不跳。原因是传感器信号线和动力线走了同一个线槽，电机、变频器一动作就耦合进来。处理办法是把信号线单独分管分槽，屏蔽层改成单点接地，距离远的改电流输出或数字量。

第二个：用了半年，末端对不上。现象是同一位置上两个通道的读数总差一点，越到行程末端越明显。原因是安装时没对中，电刷受了侧向力，碳膜末端被磨得比中间重。处理办法是重新对中、换刚度更好的支架，把量程两端留出余量，别让电刷长期在极限位置来回蹭。

日常维护的重点

导电塑料型是有摩擦的，电刷和碳膜就是易损件：定期清洁碳膜表面，别让油污灰尘糊上去；电刷压力别随便调，压力偏了磨损和线性度都受影响。现场最该盯的是三样：线缆破损、接头松动、碳膜积污。轻拿轻放、别敲别摔，更别自己拆开重装。

常见问题

问：导电塑料直线位移传感器的线性精度能到多少？
答：样本标称能做到 ±0.05%，量的还是绝对位置。龙门油压机上常见做法是主缸、液压垫各挂一支，模拟量先进 AD 模块转成数字量再送 PLC。实际能用到多少，还要看安装对中做得怎么样。

问：主缸和液压垫的行程怎么定？
答：按实际行程选，比如主缸 500mm、液压垫 400mm，拉杆式和滑块式分别装。两端记得留余量，别拿传感器卡着极限行程长期用，末端最容易磨损和失准。

问：信号线为什么不能和动力线一起走？
答：动力线里跑的是强电，挨着走电场磁场就耦合进来，电机、变频器一动作读数就抖。信号这边要用屏蔽线，两条线分开管、分开槽，屏蔽层单点接地；模拟电压传不远，距离长了换成电流或数字量。

问：碳膜和电刷怎么维护？
答：这套是接触式的，电刷蹭着碳膜走，两个都算消耗件。平时定期把碳膜表面擦干净，油污灰尘别让它糊住；电刷压力别自己乱调。巡线主要盯接头松没松、电缆破没破、碳膜脏没脏。

问：装在油缸上的磁致伸缩式，要注意什么？
答：装配部位按公差图加工保证同轴；缸体是铁磁材料的，磁环下面要垫非导磁隔磁垫圈，固定螺钉也得用非导磁的。有效工作区两端有死区，实际测量范围要落在有效区内，别让活塞顶到头把磁环撞进死区。
