位移传感器标定方法：步骤、周期与超差处理

位移传感器标定方法的本质只有一句话：拿一支精度更高的标准量具当尺子，去对照传感器的输出，在多个位置上取样、算误差，最后把「输出量」和「真实位移」对应起来。标定不是调一调零点就完事，它直接决定设备上每一个定位动作准不准。下面按标定前准备、动手怎么做、周期怎么定、记录留什么、超差怎么办的顺序讲，都是现场能照着做的做法。

位移传感器标定方法到底在标什么

自动化设备分执行元件、传感器、控制器三块，位移传感器专门负责测位移、定位置，它准不准直接决定设备精度。常用的有直线式、拉绳式、磁致伸缩式、磁致伸缩液位、LVDT、电涡流、磁栅尺、角度和倾角这些。类型不同，标定的抓手也不同：磁致伸缩这类测绝对位置的，重点看零点和量程；模拟量输出的，重点是灵敏度、线性度和零点漂移。

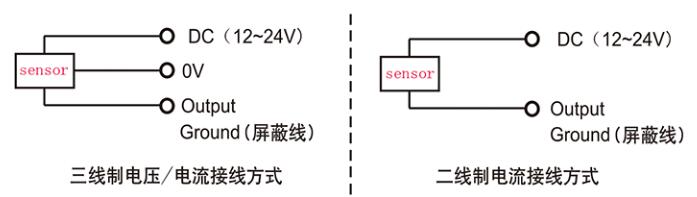

还有一件事得先弄清：你手上这支是哪种输出。模拟量常见三线制电压、二线制电流、三线制电流三种，接法和量程都不一样。线制没搞清就上标定台，量出来的数只会把人带沟里。

标定前要准备的三样东西

• 一支更高精度的标准量具：量块、标准位移台或者高精度标准传感器都行，精度要比被测那支高出一个量级才压得住。
• 稳的电源和一块准的表：供电波动会直接进读数，标定前把电源和万用表的状态确认一遍。
• 一个温度稳、震动小的环境：标定台别放风口和振动源旁边，也别让太阳直晒。

位移传感器标定方法：两步法怎么做

老办法是两步走，标微位移传感器时最常用，也最直观。

第一步先定换算系数。把一支精度更高的标准微位移传感器装进弹性体的台阶孔里固定好，慢慢旋螺杆让弹性体薄壁发生变形，标准传感器把变形量读出来。螺杆停在几个不同位置，每个位置记一组数，把垂直接近量和水平接近量的比值拟合出来，得到的就是换算系数 C。

第二步换被测件。把标准传感器取出来，插上要标定的那一支，还是照原样拧螺杆，换几个位置各停一下，让被测件读出变形量；再用第一步得到的 C 把水平接近量换算回去，拿这个真值和它的输出电压变化量一除，得数就是这支传感器的灵敏度。到这一步，「输出电压」和「真实位移」就对应上了。

标完别急着收工。同一支传感器来回各标一遍，正行程和反行程的读数如果差得多，说明螺杆有回程间隙，或者标准件本身不稳，得先把装置修好再重新标。

装到设备上的多点标定怎么走

装到设备上以后，标定就是「多点取样」，一般取五个点：0%、25%、50%、75%、100%。每到一个点，用标准量具给出真实位移，同时记下传感器的读数，两者一减就是这一点的偏差。

五个点记完，除了看每一点的偏差，还要看偏差的方向：如果是一条平滑的斜线往上走，通常是零点没对；如果中间拱起来或者塌下去，多半是线性度的问题，一般靠修正是补不回来的，得考虑换支或者返厂。

标定周期怎么定

周期不是拍脑袋定的，看两件事：用得频不频繁，环境好不好。下表是常见的做法，可以作为起点。

具体周期以厂家样本和你们自己的计量管理要求为准。有一条是通用的：凡是拆装过、换过传感器、设备大修过、或者出过异常读数，这一次标定不能省，跟周期表到没到没有关系。装到设备上以后，零点和满量程最好在现场再核一遍，运输和安装本身就会带来变化。

标定记录与超差处理

每次标定留一份记录，至少写清这几样：日期、传感器编号、用的标准量具编号、各测点的实际位移和仪表读数、算出来的偏差和灵敏度、结论。以后比对和追溯全靠它，出问题时能一眼看出是慢慢漂下去的，还是一下子坏掉的。

偏差在允许范围内的，记录存档即可。偏差超了要先分清是哪一种：零点偏了但线性还好，可以现场调零点；线性变差、中间点位拱起来的，一般不是现场能修的，建议返厂处理，别自己拆壳。返厂前把标定记录和现场情况一起提供，判断会快很多。

两个现场经验

第一个：标定记录上每一项都合格，装到设备上却总觉得满量程那头差一点。现象是设备走到行程末端，实际位置和显示对不上。原因是标定在标定台上做，装到设备以后安装面和受力状态都变了。处理办法很简单：装好之后在设备上再做一次零点和满量程核对，以现场为准。

第二个：同一支传感器每次标，灵敏度都不太一样，差得还不小。现象是重标结果复现不了。原因是标准件本身没有溯源，或者螺杆有回程间隙，同一个位置正着找和反着找读数不一样。处理办法是先修装置、校标准件，标定时每个点位都朝同一个方向逼近，别来回找位置。

常见问题

问：位移传感器标定方法里，换算系数 C 是怎么来的？
答：先找一支精度更高的标准微位移传感器，装进弹性体的台阶孔里固定住，慢慢旋螺杆让薄壁变形，变形量从标准件上读出来。螺杆停在几个不同位置各记一组，把垂直接近量和水平接近量的比值拟合出来，得到的就是 C。

问：二线制电流和三线制电压，标定前怎么分？
答：模拟量常见三线制电压、二线制电流、三线制电流三种。接之前先搞清楚手上是哪一种，对着线制定义接，别凭感觉往端子上怼。线制搞错了，量出来的数没有意义。

问：装到设备上以后，还要不要再标一次？
答：要。标定台上做的和装到设备上以后是两种状态，安装面、受力、环境都变了。装好之后至少在设备上核一遍零点和满量程，以现场读数为准。

问：多久标一次，记录该留什么？
答：使用频繁、环境差的周期短一些，常温、用得少的可以拉长，具体以厂家样本和你们的计量管理要求为准。每次留日期、传感器编号、标准量具编号、测点读数、偏差、灵敏度和结论。

问：偏差超了，能不能自己现场修？
答：零点偏了、线性还好的，可以现场调零点；线性变差、中间点位拱起来的，一般不是现场能修的，建议返厂处理，别自己拆壳。返厂时把标定记录和现场情况一起提供，判断会快很多。
