位移传感器安装支架怎么设计：刚性、可调余量与热胀补偿

位移传感器选得再对，支架做不好照样白搭。支架的任务不只是“把传感器固定住”，它要同时管四件事：不让传感器动、让安装位置能调、给热胀留出路、不与设备之间形成电位差。

车间里最常见的两种返工都出自支架：一种是薄板单螺栓悬臂，看着装上了，一开机就跟着设备一起颤，读数抖；另一种是两端都锁死，设备升温后传感器本体被热胀顶出微小位移，读数随温度缓慢漂移。两者都不是传感器的问题，但都被记成了“传感器不准”。

这篇把支架的四个职责、刚性怎么判断、可调余量怎么留、热胀怎么释放、焊接与螺栓怎么选讲清楚，做机械件的人可以直接照着改图。

支架要同时满足四件事

这四件事经常互相冲突。刚性要好就容易做厚做实，可调余量又要留空；贴死能保证刚性，贴死又会把热胀憋住。设计时按优先级取舍，比事后加垫片补救强。

刚性怎么算够

不需要做有限元，用几条工程判断就能定。

• 悬臂长度是第一变量：悬臂越长，同样力下的挠度按三次方增长。把支架做短一半，刚性提升接近八倍，比加厚更有效。
• 贴合面宽度决定接触刚度：传感器底面与支架的接触面积越大，受力越分散。点接触或线接触的安装，再厚的板也发挥不出来。

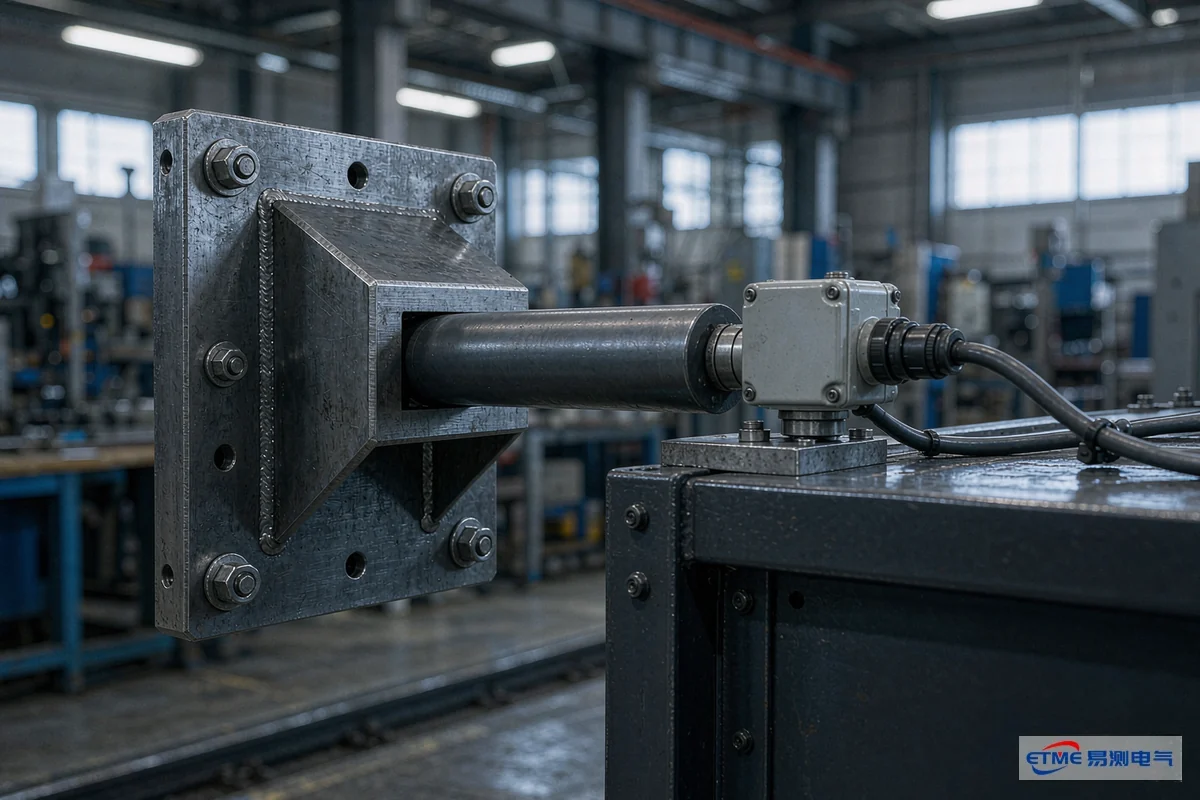

• 加筋比加厚划算：在悬臂根部加一条立筋，重量增加很少，抗弯能力提升明显。
• 按最坏工况校核：把振动、冲击、电缆拉扯力都算进去，不只是静态重量。

可调余量怎么留

装配阶段能不能对中，取决于支架有没有留出调节空间。

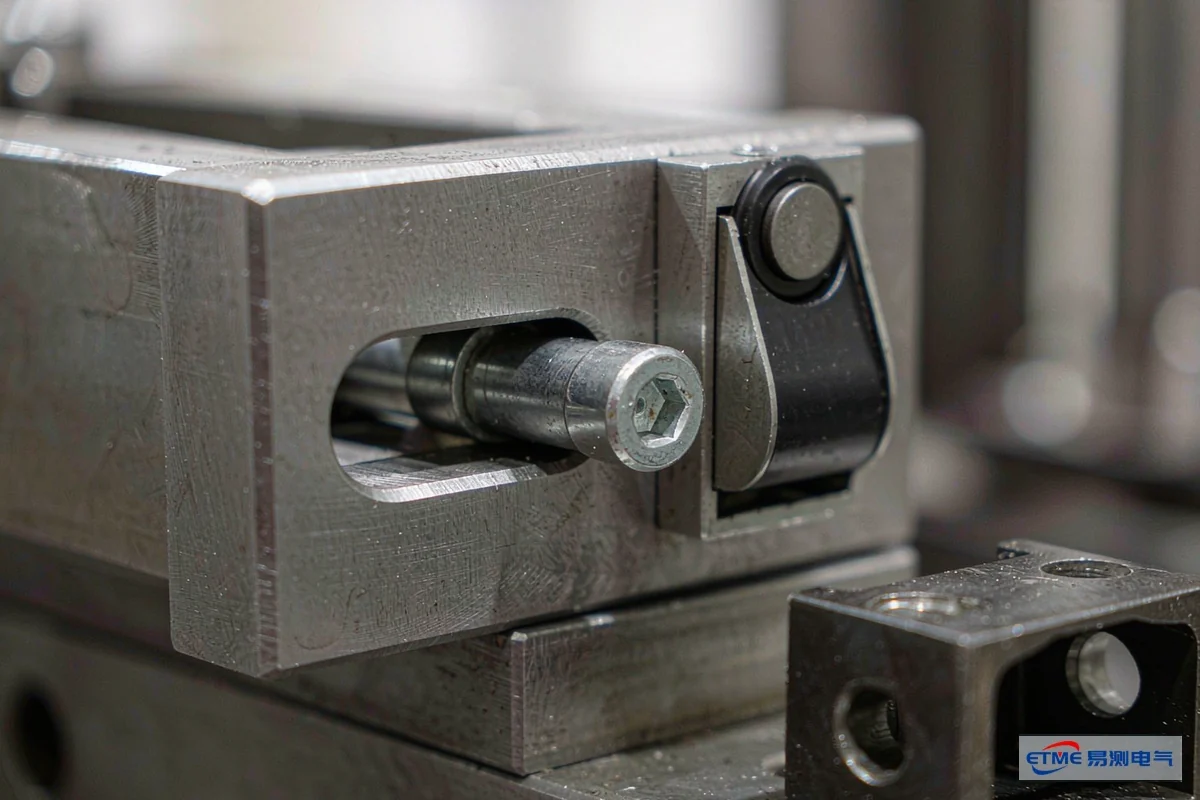

• 腰形长孔：最常用的做法，在需要调整的方向上开长孔，调整到位后再紧固。长孔的长度按需要的调整量加余量确定。
• 可调顶丝或调节块：需要微调且希望装配后位置固定可靠的场合，用顶丝顶推再锁紧，比纯长孔好复位。
• 调节方向要与被测方向分开：调整的余量要留在一个方向，锁紧要锁在另一个方向，否则调好的位置一紧固就跑了。

热胀怎么释放

这一条最容易被漏掉，但它是“读数随温度缓慢漂移”的头号原因。

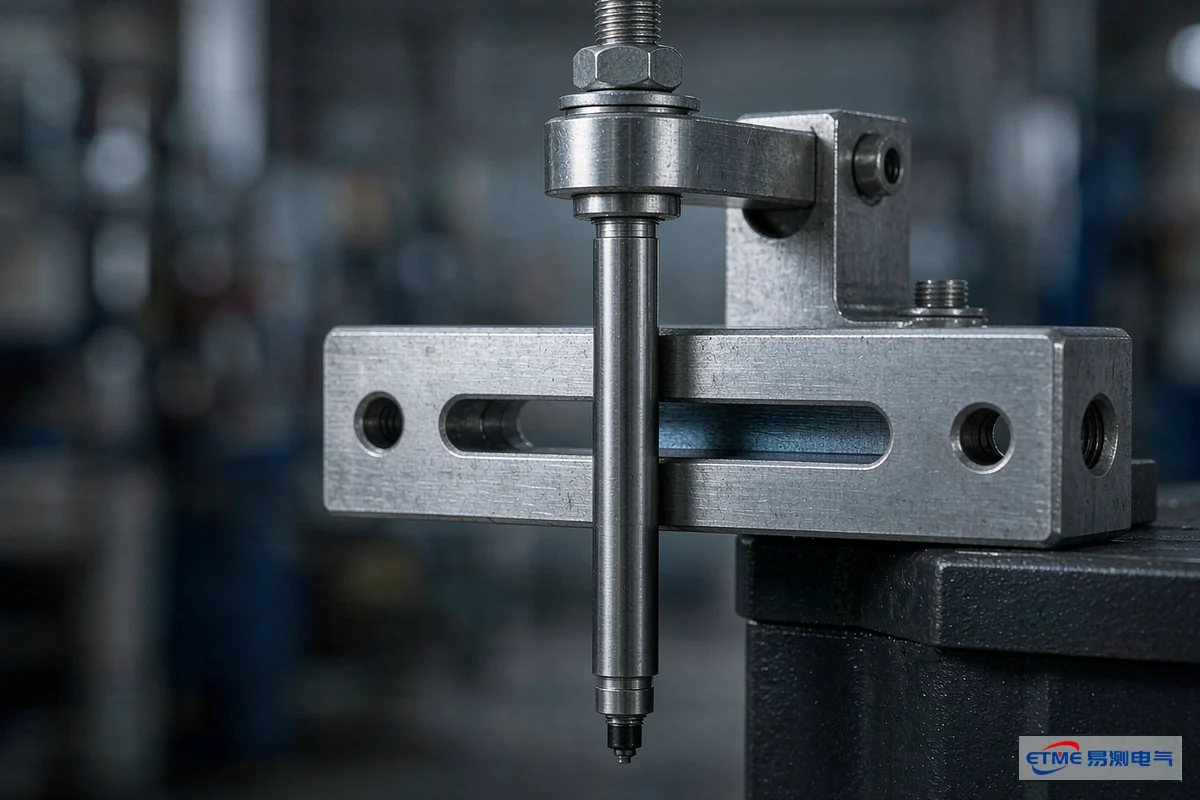

• 一端固定、一端可滑动：让测杆或支架的一端能在热胀方向上自由伸缩，不给它憋住的机会。
• 按材料线膨胀系数估一估：钢的线膨胀系数约为每米每摄氏度十一点七微米左右，一米长的杆件温差三十度，长度变化约零点三五毫米——对微米级测量来说，这个量级必须认真对待。
• 对齐热变形方向：让可滑动的方向与实际热胀方向一致，否则热胀会转化成侧向力。
• 缩短传热路径：在设备与传感器之间加隔热延长杆或隔热垫，比指望传感器自己扛温度更可靠。

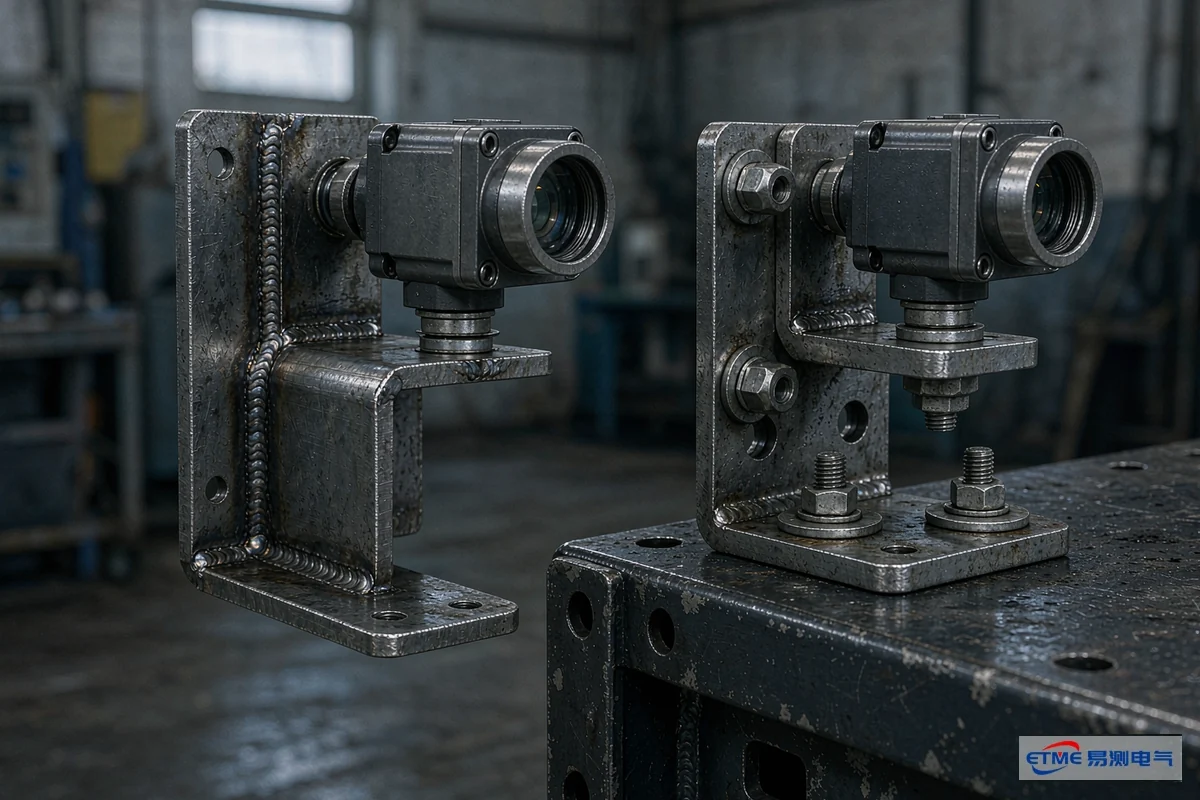

焊接还是螺栓

• 焊接件要先定位后焊：焊接热变形会把已经对好的位置带偏，所以焊后必须重新校核安装基准面。
• 螺栓要有防松：弹性垫圈、螺纹锁固或双螺母，按振动强度选。振动的测点只用平垫，跑一段时间必然松。
• 接触面要加工：螺栓连接的刚性取决于贴合面，两个粗糙面直接叠上，靠螺栓压紧也压不出稳定接触。

绝缘与电位

支架除了“固定”，还是电气上的一环。设备本体与控制系统如果存在电位差，金属支架就是一条现成的通道。

• 需要绝缘的场合：设备本体带不同电位或存在较大地电位差时，用绝缘垫、绝缘套把传感器与支架、支架与设备隔开。
• 需要等电位的场合：多数工业现场采用设备与柜体等电位连接，把电位差先消掉，比单点绝缘更稳。
• 别把屏蔽层当支架用：电缆屏蔽层的接地与支架绝缘是两回事，混在一起处理往往两头都不对。

位移传感器安装支架常见问题

问：支架做多厚才够？
答：厚度只是其中一项。先把悬臂缩短、把贴合面加宽，再考虑加厚或加筋。实测过很多案例，把悬臂缩短比把板加厚一倍更立竿见影。

问：传感器读数一直缓慢漂移，怎么判断是不是支架热胀？
答：看漂移是否与温度同步。开机一段时间后单向缓慢变化、停机冷却后恢复，基本就是热胀没释放。把一端改成可滑动后再观察。

问：支架要不要做绝缘？
答：先量设备本体与柜体之间的电位差。有明显电位差且无法做等电位时用绝缘；能等电位就连起来，等电位比绝缘更可靠。

问：可以只用一个螺栓固定吗？
答：短行程、低振动、无冲击的场合可以，但要保证贴合面足够大且接触良好。悬臂长或振动大的场合，单螺栓固定基本都会在运行后松动。

问：支架材质有要求吗？
答：按结构强度、耐腐蚀和热胀匹配来选。钢件强度好、线膨胀系数小；不锈钢耐腐蚀但成本高、导热也快，靠近高温测点时要评估传热。
