位移传感器抗振动怎么装：刚性、共振与防松

现场遇到读数不稳、重复性变差，很多人的第一反应是"干扰"。但有一类问题，你把屏蔽接了、电缆换了、滤波也加了，一点用都没有——因为根源根本不在电上，而是传感器在跟着设备一起振。

振动带来的偏差很隐蔽：它不是持续的大幅跳动，而是让每一次到达同一位置时的读数略有差别。单次看不出来，反复测量就能发现重复性明显变差。做精度要求高的场合，这个损失很要命。

这篇讲清楚振动从哪来、安装上怎么把它压下去、以及怎么判断问题到底是振动还是干扰。文末给一张安装核对表。

先分清：振动从哪儿来

前两类是"硬扛"，靠加固和刚性；第三类最麻烦，因为共振会在特定频率下把振动放大几倍甚至几十倍，平时好好的，一到某个速度就出问题。

一、安装刚性：先看支架，再看螺栓

传感器本身抗振能力有限，能不能扛住，八成看安装结构。几条判据：

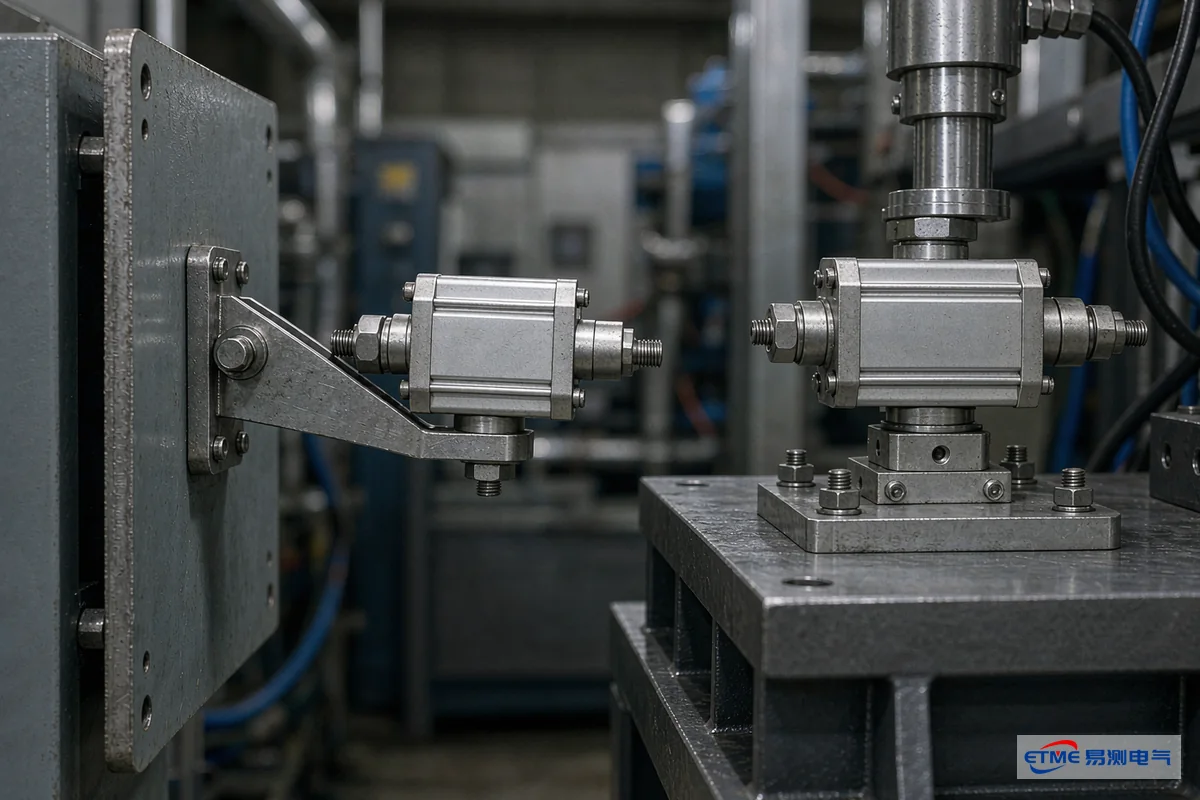

支架不要"悬"

• 支架支撑面要宽，尽量让传感器整体贴合安装面，而不是靠一两个点悬空；
• 悬臂尽量短。悬臂长度增加一倍，同等振动下的位移放大好几倍；
• 板料厚度按悬臂长度匹配，细长悬臂配薄板，等于给传感器装了个弹簧。

螺栓与防松

• 螺栓规格与数量足够，别用一颗细螺栓吊着整只传感器；
• 冲击场合加防松措施（弹簧垫、防松胶、双螺母或自锁螺母）；
• 定期复紧：冲击环境下螺栓松动是渐变过程，松了之后读数会先"变好再变坏"。

二、共振：最容易被忽略的那一类

共振的表现很有特点：不是一直抖，而是某个速度段特别抖。设备提速到某个区间，读数突然不稳；速度高一点或低一点，又恢复正常。

为什么会共振

任何有质量有弹性的结构都有自己的固有频率。支架加传感器的组合也有。当设备振动频率接近这个固有频率时，振幅被放大，传感器跟着大幅摆动。

怎么避开

• 提高结构刚度：加厚支架、缩短悬臂、增加加强筋，把固有频率抬高，远离设备的工作频率区间；
• 改变质量分布：有时在支架上加配重改变固有频率也有用，但要重新评估刚度；
• 加阻尼：在支架与机架之间加阻尼垫，可以削减共振峰值的幅度；
• 改变安装位置：挪到振幅较小的位置，往往比加固更省事。

三、电缆与连接件：小细节，大影响

振动问题经常从电缆和接头"漏"回来：

• 电缆做应力释放：在传感器出口附近把电缆固定住，让振动由固定点承担，别直接传到接线端子上；
• 接头防松：螺纹接头振动后会松动，接触电阻变大，表现为读数偶发跳变；
• 避免电缆悬空摆动：长悬空电缆自身会摆动，形成额外拉扯力，走线时加固定点；
• 软管与电缆分离：金属软管里有电缆时，软管振动会与电缆互相摩擦，长期会磨破护套。

四、怎么区分：振动还是干扰

这两类问题的表面现象很像，但处理方向完全相反，判断错了会白折腾。

最快的区分办法：停机静止测一段。静止时稳、一动就不稳，往振动方向查；静止时也不稳，先按干扰排查。

五、安装核对表

位移传感器抗振动常见问题

问：读数不稳，怎么先判断是不是振动引起的？
答：做静止对照。设备停机、传感器静止时测一段，看读数是否稳定；再在正常动作时测同样长的一段。静止稳、动起来不稳，优先往振动方向查；静止也不稳，先按干扰排查。

问：支架已经很厚了还是抖，怎么办？
答：可能不是刚性不足而是共振。让设备在允许范围内走一遍速度，如果波动只在某个速度段明显变大，就是共振。此时除了加厚，加阻尼垫、改安装位置或改变质量分布往往更有效。

问：长测杆的传感器是不是更容易出问题？
答：是。测杆越长，悬伸越多，整体刚性越低，固有频率也越低，更容易落入设备工作频率区间。长行程场合更要注意支撑与安装刚性。

问：加了滤波器还是不稳，说明什么？
答：说明问题很可能不在电上。滤波只能抑制高频噪声，对机械振动造成的实际位置偏差无效——传感器确实在动，读数变化是真实的。这种情况要回到安装结构上找原因。

问：螺栓防松用什么方式好？
答：冲击环境下推荐弹簧垫圈配合防松胶，或使用自锁螺母。关键是要有定期复紧的制度，因为松动通常是渐变过程，早期不易察觉。
