位移传感器安装的同心度与平行度：比选型更容易出问题

选型阶段算得很细，装上去却一直有零点几毫米的偏差——这类问题在车间里很常见，而且十有八九不是传感器本身的问题，而是安装时的同心度和平行度没做到位。

这两项偏差有个共同特点：它们不会让传感器彻底坏掉，只会让读数一直不对。看着装上了、也有信号，但量出来的值和真值之间差了那么一点，还随时间缓慢变化。因为不"跳变"、不报警，很容易被当成传感器质量问题来回换件。

这篇把两种偏差各自怎么变成误差、三类传感器要求有什么不同、现场怎么量、找正该按什么顺序做讲清楚。

偏差是怎么变成测量误差的

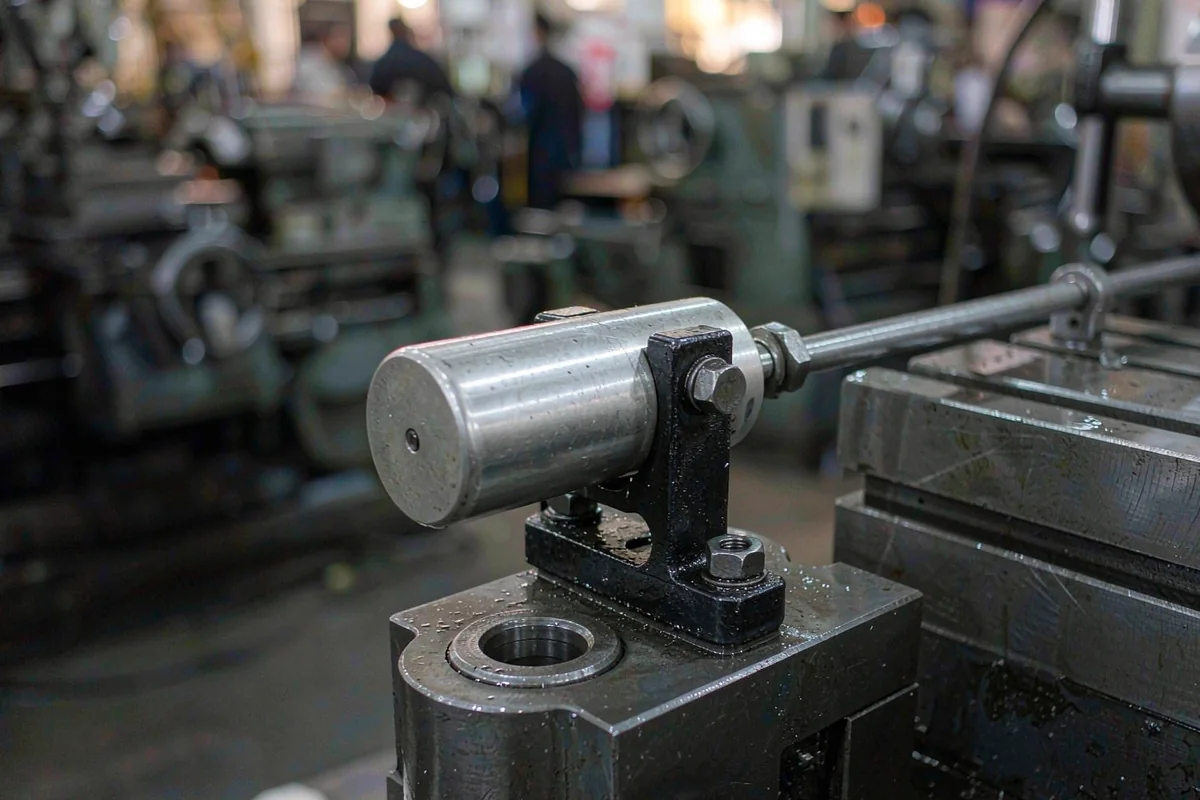

不管哪种传感器，测量的前提都是：被测运动的方向，要和传感器的测量轴线重合。实际安装中这两个方向总会有偏差，偏差分两种：

• 位置偏（同心度问题）：传感器的轴线与被测运动方向平行，但两者不在同一条线上，存在一个横向距离；
• 角度偏（平行度问题）：两条轴线之间有夹角，不平行。

两种情况都会把误差带进读数，但机理不一样，处理方式也不一样。先分清是哪一种，再动手调整，比反复松紧螺栓试出来得快。

同心度偏差会带来什么

同心度偏差指的是横向错位。它的影响分传感器类型：

共同点是：都会产生侧向力。侧向力不会立刻毁掉传感器，但它会让运动副加速磨损，误差随使用时间越来越大。这也是为什么很多"用了半年精度变差"的案例，根源在安装。

平行度偏差：余弦误差

平行度偏差的影响更隐蔽，因为它在中间位置几乎看不出来，只在行程两端明显。

原理是余弦关系：当传感器轴线与运动方向夹角为 θ 时，传感器测到的位移是真实位移的 cosθ 倍。1° 的夹角，理论偏差约 0.015%；3° 时约 0.14%；到 5° 就是 0.38%。

三类传感器的要求差异

现场怎么量

不用精密仪器，靠两样常用工具就能判断：

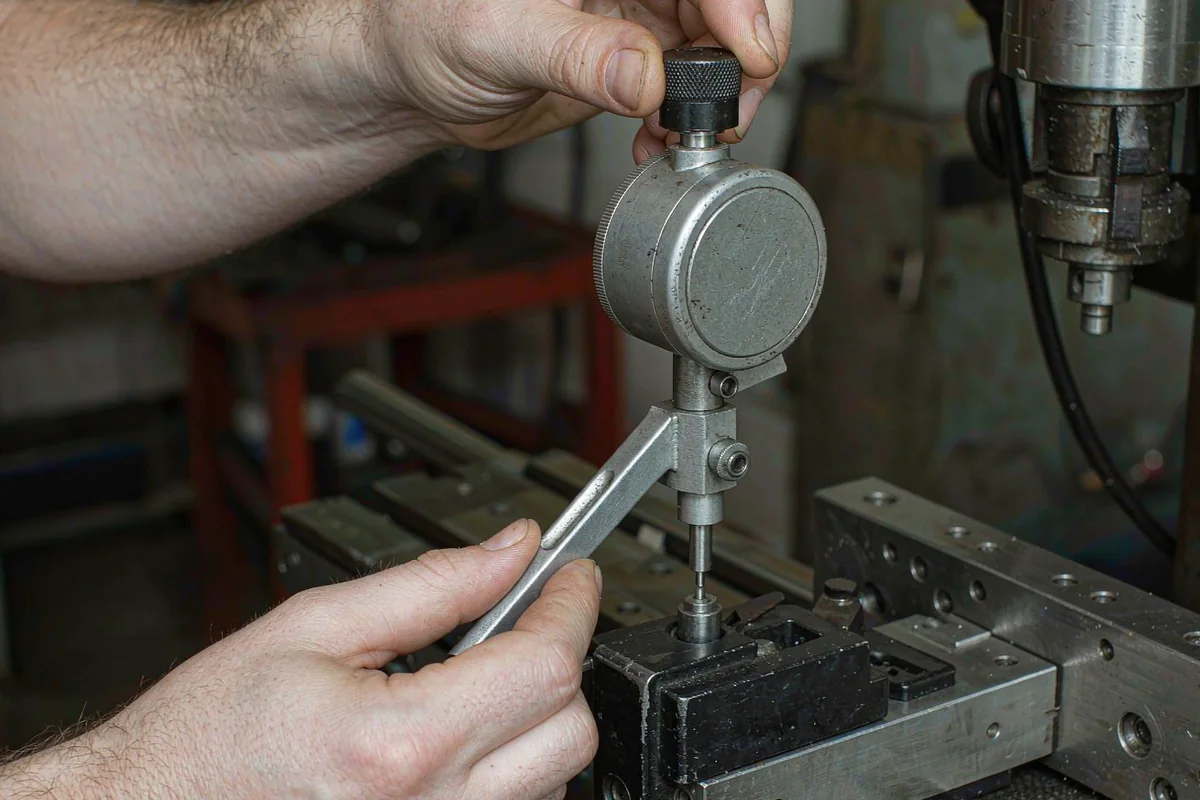

1. 百分表测横向错位：把表座固定在被测件上，测头抵住传感器安装面，全行程走一遍。读数变化量就是横向错位的量。它同时也能反映平行度——运动过程中读数单调变化，说明存在夹角。
2. 塞尺测间隙：测量传感器安装面与被测面在行程两端的间隙，比较两端的差值。差值除以行程长度，就是夹角的近似值。
3. 拉线法（长行程）：长行程场合用细钢丝或激光笔拉一条与运动方向平行的基准线，沿全程观察传感器安装面与基准线的相对位置变化。

找正的顺序

顺序错了会来回返工，正确的做法是先定方向再定位置：

1. 先松开安装螺栓，让传感器有调整余量，但不要完全拆下；
2. 调整角度（平行度）：先让轴线与运动方向平行。这一步定不下来，后面调位置都是白做；
3. 再调整位置（同心度）：在行程两端各校一次，取中间状态固定；
4. 紧固按对角顺序：分两到三次逐步加力，避免单侧受力把已经找好的位置带偏；
5. 复测：全行程再走一遍，确认偏差在允许范围内；
6. 记录：把当时的偏差值记下来，便于日后对比判断。

间隙留多少

• 行程余量：两端都要留，别让量程正好卡在最大行程上。撞机械限位会直接损伤传感器；
• 机械间隙：磁环与测杆、铁芯与线圈之间要保持设计间隙，不能因为安装别劲把间隙吃掉；
• 热胀余量：工作温度与安装温度差别大的场合，要按材料线膨胀系数估算长度变化，留出相应余量。

位移传感器安装常见问题

问：读数一直有小偏差，怎么判断是安装问题还是传感器问题？
答：看偏差是否随行程变化。固定偏差且全程一致，多半是零点标定问题；偏差在行程两端比中间大，就是平行度（余弦误差）；偏差随机且重复性差，偏向安装松动或别劲。

问：同心度和平行度哪个影响更大？
答：看场合。短行程、高重复性要求的场合，同心度影响更直接（侧向力让重复性变差）；长行程场合，平行度的余弦误差换算成绝对值更大。

问：能不能靠软件补偿把安装偏差修正掉？
答：余弦误差理论上可以按夹角补偿，但夹角本身会随温度、磨损变化，补偿系数不固定。同心度引起的磨损更没法靠补偿解决。安装阶段做对，比后期补偿可靠得多。

问：磁致伸缩传感器装好后感觉有点紧，正常吗？
答：不正常。正常的磁环与测杆之间应该滑动顺畅、无明显阻力。感觉发紧说明存在别劲或不同心，长期运行会磨损测杆，应及时重新找正。

问：安装找正需要停机多久？
答：用百分表法配合塞尺，大多数测点可以在一次检修窗口内完成。关键是把"先角度、后位置、再紧固、后复测"这个顺序固定下来，避免反复。
