位移传感器防雷怎么做：雷击、浪涌与静电的排查与整改

雷雨天过后一批传感器同时坏掉、或者同一台设备反复烧信号模块，这类故障八成不是传感器质量问题，而是浪涌从供电、信号、接地三条路径里的某一条进来了。先分清是哪条路径，再谈加什么保护。

现场常见一句话：“这台设备装了避雷针，怎么还会坏？”避雷针解决的是直击雷，而现场绝大多数损坏来自感应雷和浪涌——雷电在附近放电时，长距离电缆上会感应出很高的瞬时电压，这股能量顺着线缆直接送到传感器和 PLC 端子上。

这篇按浪涌从哪进、怎么分段排查、加装哪些保护、屏蔽层到底怎么接来拆，适合雷雨季前后做一轮现场核查。

雷击伤设备，不只是“直击”这一种

把常见的三类能量来源分清楚，后面的措施才不会装错位置。

传感器和 PLC 这类低压弱电设备的“战场”是后面两种。它们的共同点是：能量从线缆进来，而不是从天上直接落下来。所以防护重点在电缆的走向、屏蔽与接地，而不在屋顶上那根避雷针。

三条入侵路径

• 供电路径：传感器电源从配电柜拉过来，配电柜上游就是全厂电网。感应雷在供电线上产生的过电压会直接加到电源端。

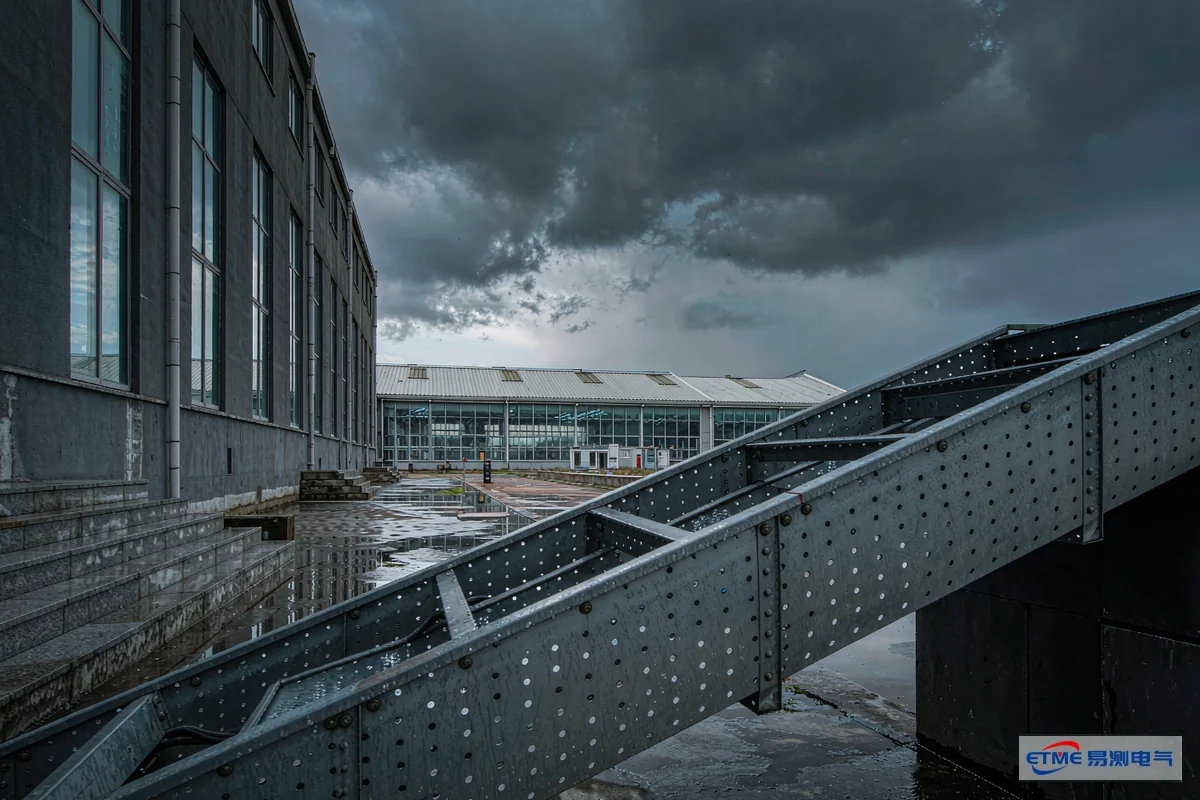

• 信号路径：信号线往往很长，从设备本体一直拉到控制柜，途中还可能和动力线同桥架，是最容易被感应的一条。
• 接地路径：这条最容易被忽略。当设备两端的地电位在雷击瞬间出现很大差值时，接地线本身会变成一条导通的路径，能量经它涌入。

排查顺序：先看现象，再分段隔离

故障调查不能上来就拆线，先把现象记录清楚，能省掉一半工作量。

1. 记录范围：是单台还是整片区域同时坏？同一台设备上坏的是电源部分、信号部分还是两者都有？范围决定路径。
2. 分区段隔离：把信号线从 PLC 端子和传感器端子都断开，用绝缘表分段测对地绝缘。哪一段绝缘下降，问题就在那一段。
3. 查接地与等电位：量两端接地端子之间的电阻和电位差；若设备本体与柜体之间存在可观的电位差，说明等电位没做好。

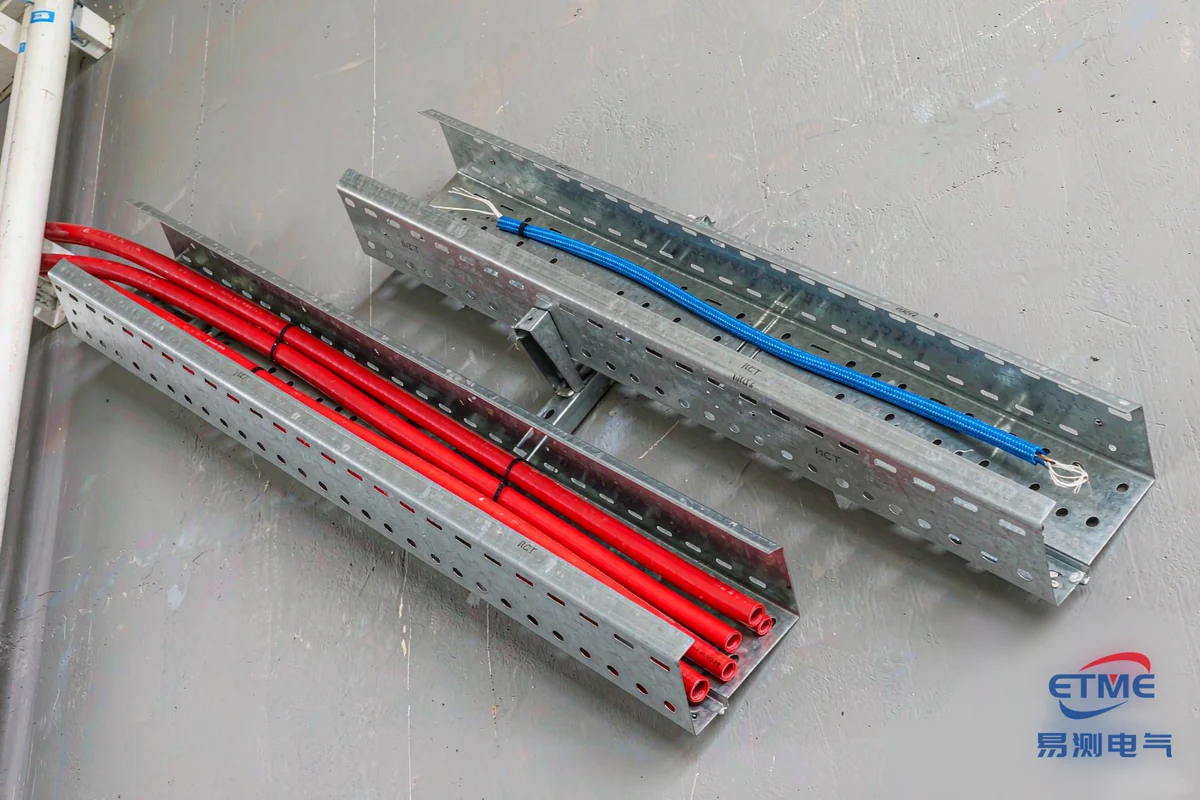

4. 查走线：看信号线和动力线是否在同一桥架、同一穿管里。并排敷设的距离越近、平行段越长，感应耦合越强。
5. 复现与验证：处理措施做完后，在设备启停（最容易产生操作浪涌的时机）时观察读数是否稳定。

加什么保护最有性价比

屏蔽层到底怎么接

这是现场争议最多的一条。原则是：屏蔽层的作用是让干扰电流走屏蔽层、不走信号线，而不是把屏蔽层当成信号回路的一部分。

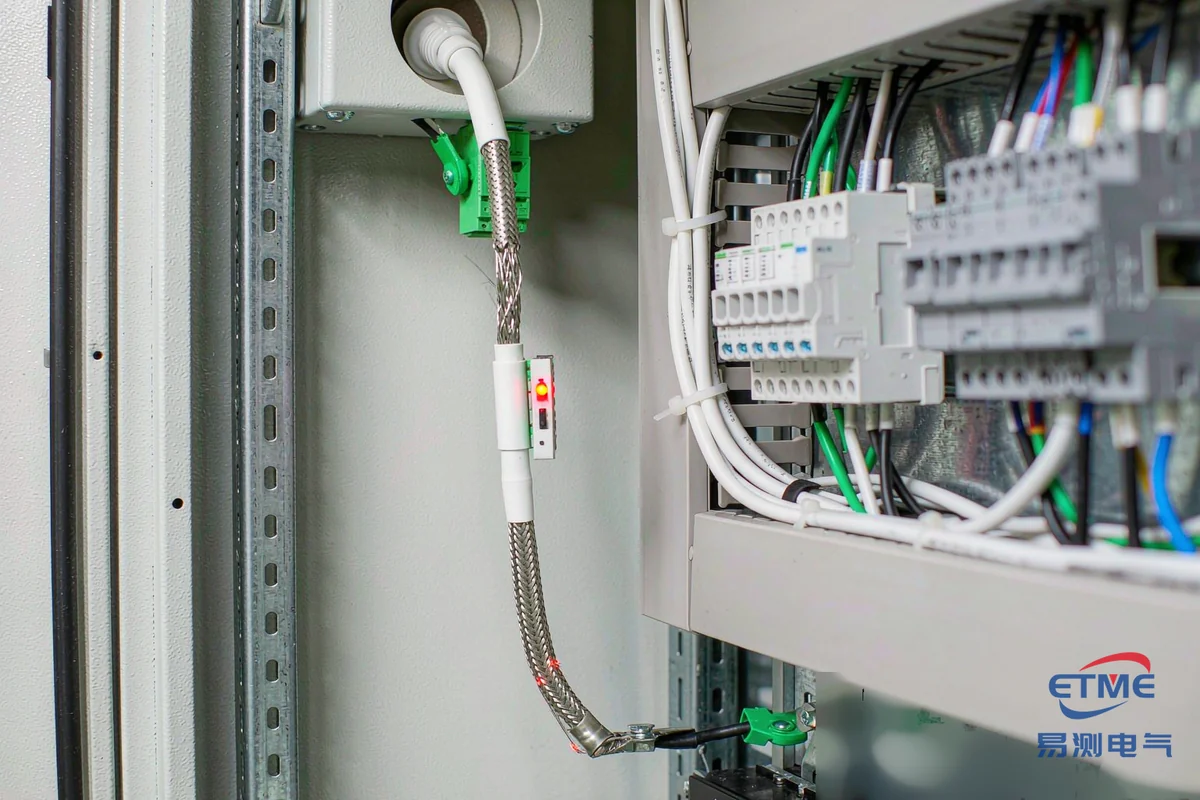

• 单端接地：常规做法，在控制柜侧把屏蔽层接到信号地。两端都接会形成地环流，把地电位差引入信号。
• 例外：长距离跨区域或强雷区可用两端接地，但要同时做等电位，把两端的“地”先连起来，否则两端接地比单端更糟。

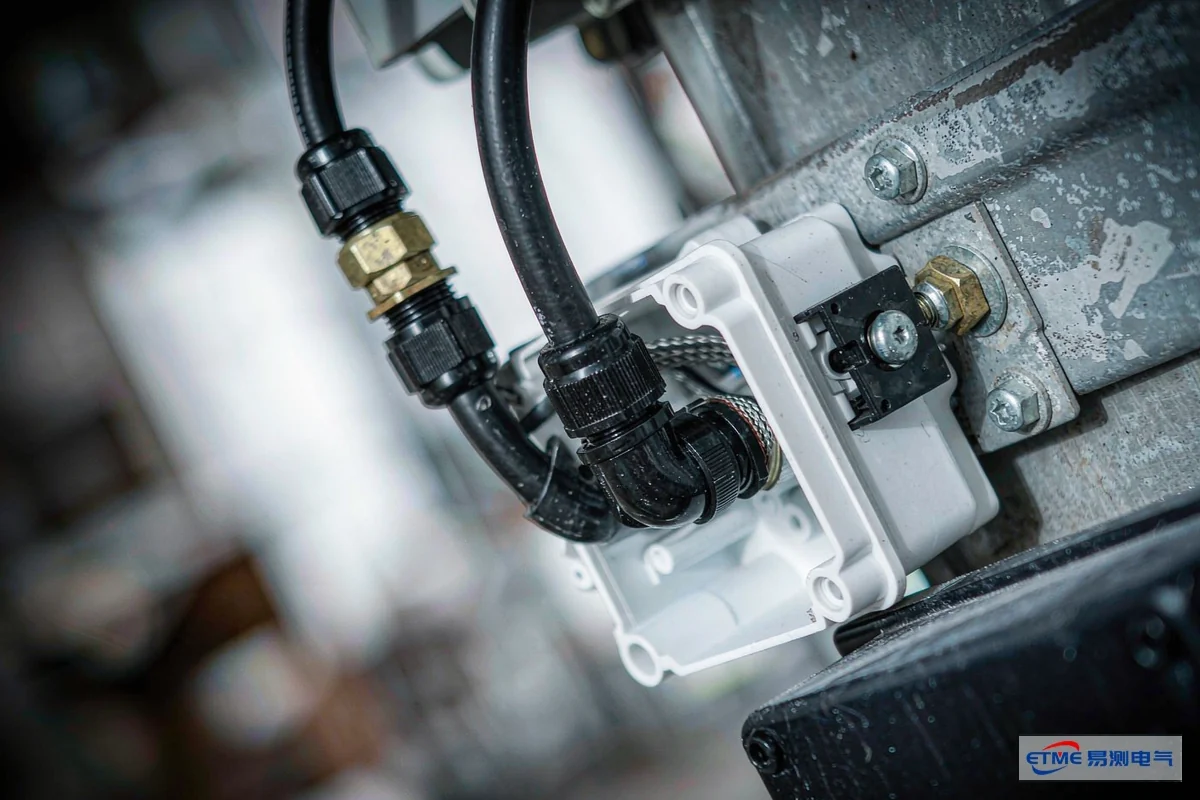

• 屏蔽层不要中途开花：屏蔽层如果在接线盒、中间端子处被断开且没有续接，防护效果就断在那一处。

静电这一路

静电的电压可以很高，但能量很小，多数情况下表现为“偶发的单次异常”，而不是永久损坏。它主要出现在干燥季节、塑料或输送带附近、以及频繁插拔的操作场合。

• 人体静电：检修人员触碰传感器端子时放电，可能打坏通讯接口。检修前先做接地释放。
• 物料摩擦静电：输送、卷绕工位附近物料摩擦产生的静电会沿金属件传导，设备本体要做好等电位。
• 防静电不等于防雷：两者防护位置和器件都不同，不能用一套措施指望解决两个问题。

位移传感器防雷常见问题

问：装了避雷针为什么传感器还是坏？
答：避雷针只管直击雷。传感器坏多数是感应雷或操作浪涌从线缆进来的，需要在信号与供电路径上加防护和屏蔽，屋顶那根针帮不上忙。

问：雷击后传感器没坏，但读数一直不准，算坏了吗？
答：算损伤。过电压可能没有击穿端子，但已经改变了内部元件的特性或造成分压网络偏移，表现为零点偏移或线性度变差。这类情况按标定流程复核，超差就更换。

问：屏蔽层单端接地还是两端接地？
答：常规单端，在控制柜侧接。只有跨区域长距离且做好了等电位时，两端接地才有意义；没有等电位就两端接地，等于自己造了一个地环流。

问：信号侧 SPD 装在传感器端还是控制柜端？

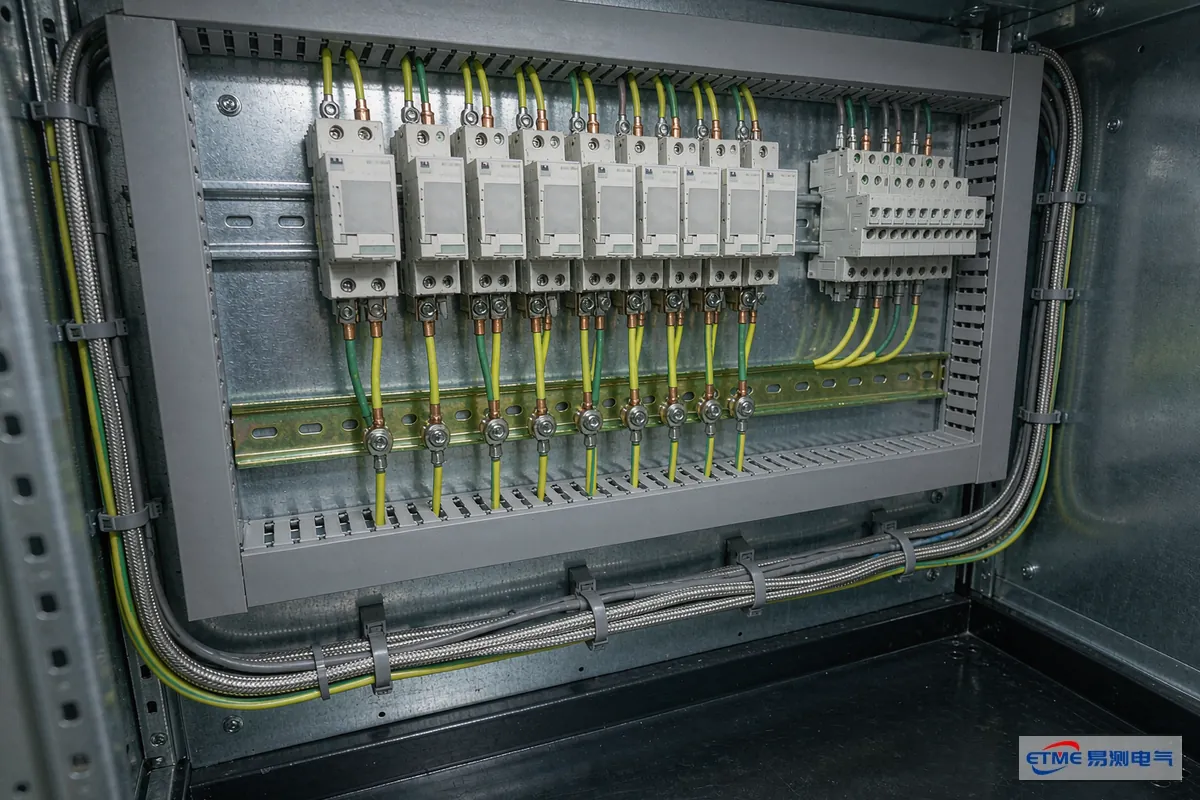

答：装在控制柜进线侧更常见，因为要保护的 PLC 和模块在那里。传感器本体一侧则主要靠屏蔽和线缆走向来降低感应。

问：怎么判断现场是不是浪涌高发？
答：看统计。若同一区域每年雷季都会出现多个“无规律、集中发生、多台同时”的信号异常或模块损坏，就该按浪涌防护重做一轮，而不是逐台换件。
