FCD12微型回弹式位移传感器重复精度与线性度怎么算

回弹式位移传感器FCD12的重复精度是0.03%、线性度约0.2%FS，测头伸出后靠内部弹簧自动复位，常见4mm量程这一档，专治装不下常规拉杆传感器的狭小工位。这两个数到底意味着多少微米、能不能干你这道活，下面一笔一笔算给你看。

回弹式位移传感器FCD12读参数的正确顺序

FCD12 是微型回弹式结构：本体小、测头伸出后靠内部弹簧自动复位，用它干三件事——量位移、判到位、看超差。工装空间只有十几毫米、又要守住微米级重复性的场合，它的价值就出来了。

读参数请按顺序来：先看行程够不够，再看重复精度守不守得住，最后才比线性度。顺序倒过来，很容易挑到精度过剩、行程却不够的型号，装不上去照样返工。

重复精度与线性度的数从哪来

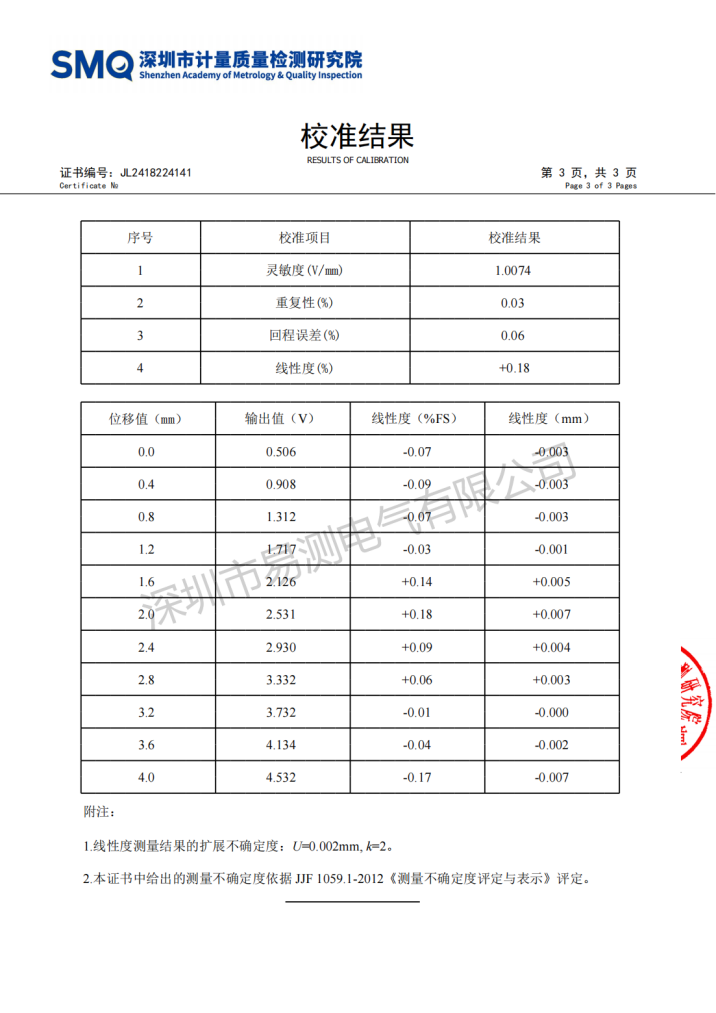

先把四个数记牢：灵敏度 1.0074 V/mm、重复性 0.03%、回程误差 0.06%、线性度约 +0.18%，也就是常说的 0.2%FS 档。这批数出自出厂校准记录，量程和型号一变数就变，最终以随货数据和厂家样本为准。

0.03% 的重复性放在 4mm 量程上，折算就是 4 × 0.03% = 0.0012mm，约 1.2μm。老稿里讲「2μm 量级」，是连实际离散一起取整的说法，两个数并不打架。现场别背数字，同一位置重复顶十次，看读数极差是多少，那才是你手上这台的真实重复精度。

一个4mm行程的算例：三种误差各占多少

拿一条实际工位算：被测行程 3.2mm，选 4mm 量程，两端各留约 10% 余量。三种误差的贡献如下。

结论一眼就出来：量程选大反而吃亏。同样按 0.2%FS 算，量程从 4mm 换成 10mm，线性度折算值就从 8μm 涨到 20μm。所以能选 4mm 就别上 10mm，除非被测行程确实需要。

再说一句实在话：上表是分项相加的最坏情况，标定之后实际综合误差通常比这个数小。判断能不能干活，就看最坏叠加值比工件公差小多少——留出一倍以上余量才踏实，卡着边用是给自己找麻烦。

选型要对的三个尺寸

FCD12 上工装之前，把下面三样量准，量错一样就得重做支架。

装到工装上的动作顺序

顺序别乱：先把本体固定牢，再调测头伸出量，最后接信号线。本体固定建议用一体件，别拿几块小板拼焊——焊完应力慢慢释放，底座会一点点偏，当天对好的中几天就跑没了。

调伸出量时让测头压在工件上、弹簧处于中间压缩区，别压到底也别刚碰到。压到底没有余量，工件外形一波动就顶死；刚碰到接触不稳，读数会跳。

现场最常踩的三个坑

坑一：测头斜着顶。现象是同一位置量出来比标准块偏大，而且换方向偏的量还不一样。原因是偏斜时测到的是斜边，不是真实位移。处理很简单——松开夹具，让测头轴线对准被测面法线，重新顶十次看极差。

坑二：顶压力把薄件压变形。现象是薄壁件量完拿下来有回弹，读数对不上。原因是弹簧压力相对工件壁厚偏大。处理：换小顶压力的测头规格，或把测点挪到加强筋位置，必要时从背面加支撑工装顶住。

坑三：油污铁屑钻进伸缩缝。现象是用两三个月精度开始飘、回程误差变差。原因是切削液和铁屑进了测头导向缝，阻力变大、回位不到位。处理：加防尘套或吹气，定期清缝，切记别拿压缩空气对着缝猛吹，那等于把脏东西往里压。

换测头与日常维护

测头钢球磨秃了必须换，别硬撑着用。换完拿标准块多点复校一遍，重点看回程误差有没有变坏——这个指标对测头状态最敏感。日常维护就三件事：擦净测头和伸缩缝、检查本体螺栓有没有松动、每班用标准块点一次零点。

还有一条容易忽略：传感器线别和伺服动力线捆在一起走，中间至少隔开一段。读数偶尔跳一格、间隔还不固定的，八成是干扰而不是传感器坏了，先去查布线和屏蔽单端接地，别急着拆传感器。

常见问题

问：FCD12 微型回弹式位移传感器的重复精度到底是多少？
答：出厂校准记录上是重复性 0.03%、回程误差 0.06%、线性度约 0.2%FS、灵敏度 1.0074V/mm。0.03% 放在 4mm 量程上折合约 1.2μm，老稿讲的「2μm 量级」是把实际离散一起取整的说法，两者一致。

问：4mm 量程够不够用，什么时候必须换更大量程？
答：看被测尺寸的最大变化量，两端各留 10% 以上余量。比如行程 3.2mm 用 4mm 就很合适；要是行程需求超过 3.6mm，就往上选一档。别忘了量程越大，同样的 0.2%FS 折算出的微米数越大。

问：测头压薄壁件，顶压力怎么把握？
答：它靠弹簧压在工件上，压力太小接触不稳，太大又把薄件压变形。做法是让弹簧处在中间压缩区，同时量一下工件有没有回弹。钢球磨秃就换，换完拿标准块复校，重点盯回程误差有没有变坏。

问：测头斜着顶工件，为什么读数偏大？
答：偏斜时测的是斜面那条斜边长度，不是真实位移，越斜偏得越多，还额外磨测头和导向缝。使用中最忌侧向力，装完先拿标准块多点校一遍，确认读数对得上再批量上。

问：装完要不要重新标定？
答：要。换型、换测头、拆装支架之后都建议做一次零点和满量程标定，让读数和实际行程对齐。这一步不费事，却是后面所有判断的基础，省了它后面全是账。
