小体积大行程拉绳位移传感器：结构与选型要点

小体积大行程拉绳位移传感器，靠的是绕线盒与编码器主轴不同轴布置、绕线轮上下各压一片卷簧、出线前再串两个导线轮这几处结构改动，把长行程装进了小壳体里。它针对的是老式拉绳编码器的老毛病：想把行程拉长，就得把绕线轮做大，轮子一大，壳体和用料跟着涨，精度和分辨率还会被牵连。下面从内部结构讲到参数、装配和现场判断。

小体积大行程拉绳位移传感器：小体积是怎么来的

传统的拉绳编码器是一个绕线盒加一个卷簧盒，两个盒子各占一块地方。行程要得越长，绕线轮直径就得越大，绳绕一圈出来的线才够多；壳体跟着胀，材料成本上去了，留给安装的空间也紧张。更麻烦的是，绕线轮直径一大，绳从内层缠到外层，每圈对应的线速度差得更明显，起落带来的累积误差也跟着变大，分辨率和精度都会受影响。

小体积这一路的做法是把三件事拆开重排：绕线盒与编码器主轴不同轴，编码器不再被绕线轮拖着一起转；卷簧不塞在绕线盒里，而是分到绕线轮上下两个卷簧盒；绳出盒之前先过两个导线轮。改完这几处，同样的量程，壳体可以做得小一圈，绕线轮也不必做得那么大。

内部结构逐件说：绕线轮、双卷簧和两个导线轮

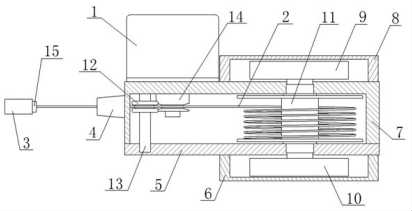

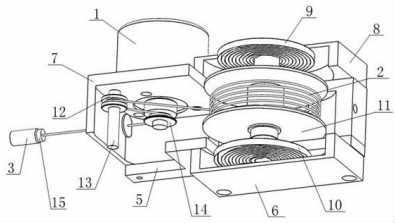

把壳体打开，零件其实不多：编码器主体、绕线轮、上卷簧盒、下卷簧盒、上卷簧、下卷簧、滑动导线轮、导线轮连杆、固定导线轮、导线柱、拉线绳、拉环，还有装在拉环后端起减振作用的橡胶减振环。

走线路径是固定的一条：绳先缠在绕线轮上，出来先绕滑动导线轮，再绕固定在编码器主轴上的固定导线轮，最后从壳体外侧的导线柱拉出去，末端接拉环。顺序不能颠倒。

滑动导线轮装在导线轮连杆上，能沿连杆轴向滑动。绳在绕线轮上是一层压一层缠的，缠到第二层、第三层，位置本身就偏了；滑动导线轮跟着这个偏移走，绳就不会被硬拽着斜着出去。固定导线轮不轴向滑动，负责把绳稳稳带出盒外。两个轮一分工，出线这一段不容易卡线。

双卷簧是同一个思路：上卷簧在上卷簧盒里、下卷簧在下卷簧盒里，分别压在绕线轮上下两端。一片管住一头，回弹更匀，绳受侧向外力的时候不容易被拉弯、拉变形。行程长的场合，这个差别是能摸出来的。

错轴绕线为什么能把精度稳住

老结构里，编码器是被绕线轮带着转的：绕线轮转一圈，编码器跟着转一圈。绕线轮本身的直径误差、多层缠绕带来的层间直径差，都会原样叠到读数上。

错轴之后不一样了。编码器由固定在主轴上的固定导线轮带动旋转，绕线轮只管收放绳，不再直接决定编码器的转角。绳缠到第几层、这一层的实际直径是多少，对最终读数的影响被削弱了。这就是小体积结构能在长行程下把误差压住的根本原因。

选型时盯住哪几个参数

选型最容易漏两项：线速度和出线方向。线速度要在订货前就把设备最大速度说清楚；出线方向最好订货时定死，别等到了现场再想办法绕。

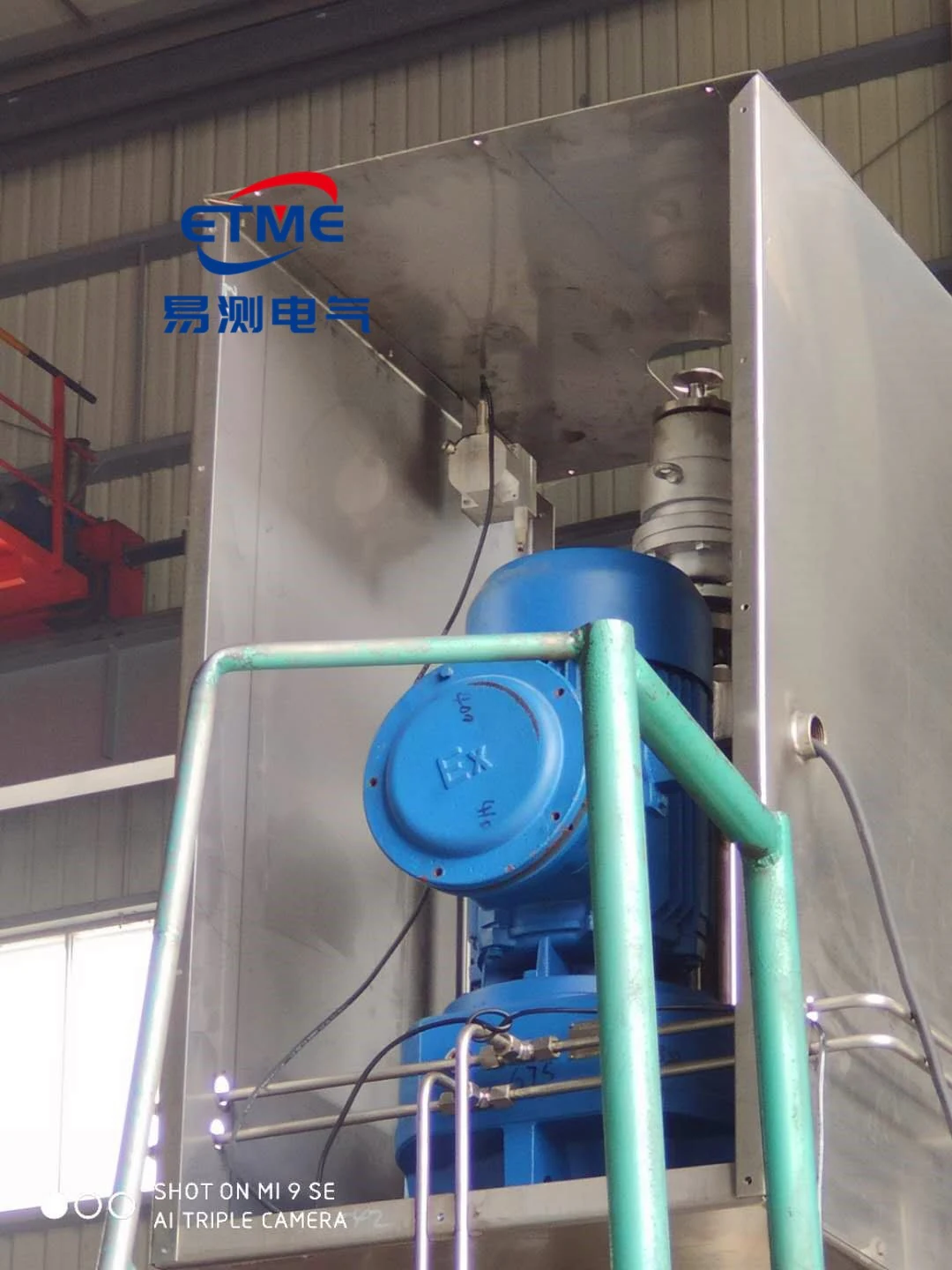

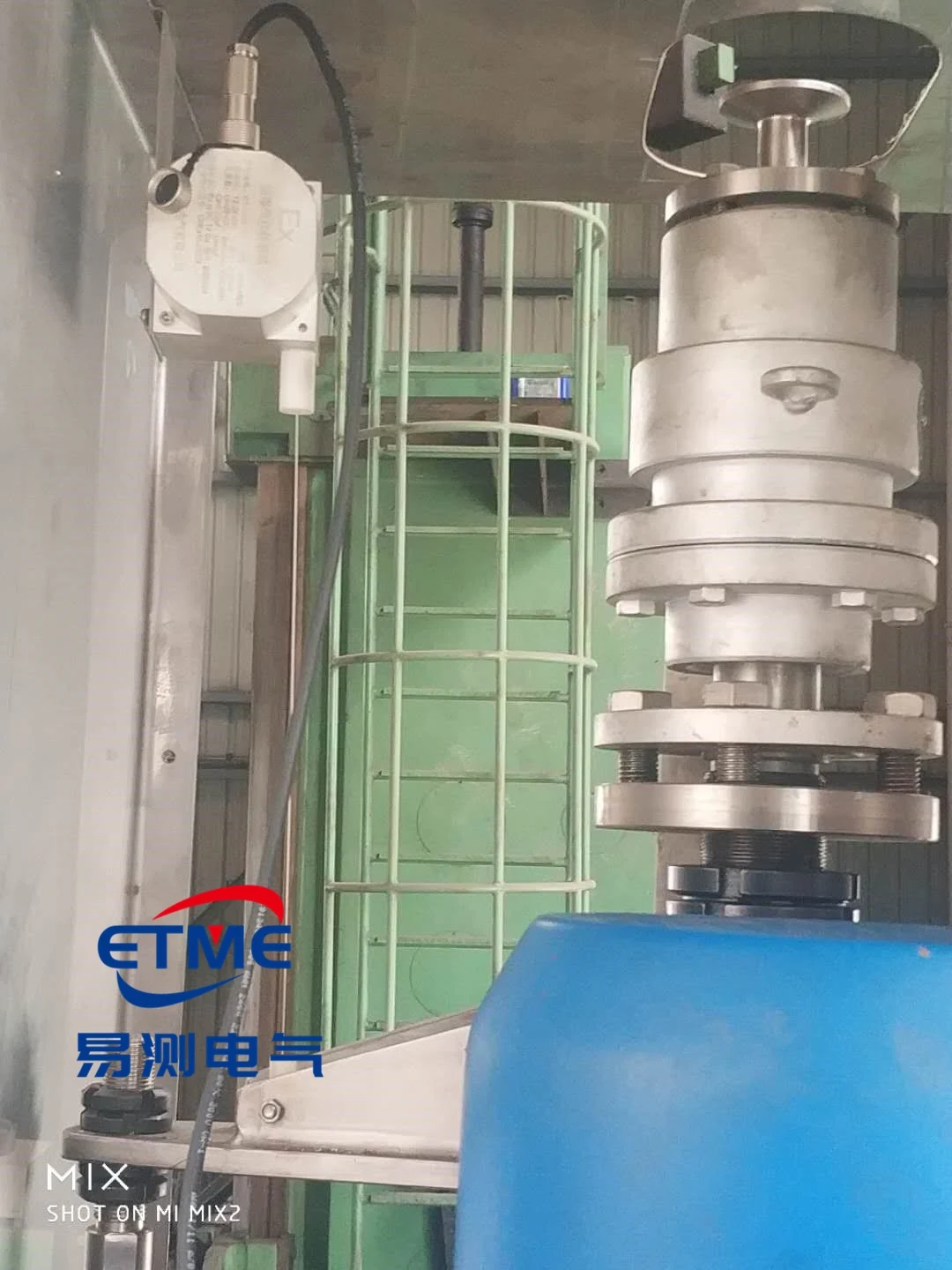

装到设备上的几个动作

拉出来的绳要和出线口轴线尽量一致，别斜着拉。从出线口到运动件这段路径先清一遍，焊疤、螺栓头、油管接头这类凸起，绳蹭上去就是一个偏磨点。行程两端都别拉满，拉到头会撞端部、把卷簧绷紧。

本体固定要牢，螺栓加防松。振动大的设备尤其注意：固定一松，出线角就跟着漂，装机当天对好的中，跑几天就白做了。

现场遇到过的两件事

第一件是偏磨。有台包装机用了三个多月，绳开始出现细毛刺，出线口边上一圈黑色油泥。拆开看不是绳的事，是支架拼焊件焊完没退火，应力慢慢释放，把底座带偏了几度，绳就一直贴着壳口走。后来换成一体折弯的支架，重新对中，绳再没磨下去。

第二件是收线不到位。一台伸缩机构的反馈位置老是差 2~3 mm，还反复跳。输出、接地都查过没问题，最后发现滑动导线轮在连杆上卡住了，轴向滑不动，绳缠到第二层时被硬拉着走。把连杆上的粉尘清掉、加了很薄一层干性润滑就恢复正常。所以回弹和收线的毛病，先看机械，再看电路。

常见问题

问：这种传感器能替代光栅尺用吗？
答：很多直线导轨和位置控制场合可以顶上去，输出信号也容易和后级配上。但两者原理不同，光栅对环境洁净度和安装平行度更敏感，拉绳式更耐一般工业现场。能不能替，要看你的量程、精度要求和现场条件，稳妥的做法是先拿一台试跑。

问：为什么非要上下两片卷簧，一片不行吗？
答：一片也能把绳拉回来，但行程长、受力偏的场合回弹容易不匀，绳受侧向外力时更容易被拉弯。上下各一片、压在绕线轮两端，回弹更均匀，对长行程的绳更友好。代价是结构多一层，装配要求高一些。

问：绳的出线方向能现场改吗？
答：最好订货时就定。有些型号支持现场调整出线朝向，但要按说明操作；强行改容易破坏内部预紧和走线顺序，得不偿失。实在定不了，就跟厂家说清楚设备和绳的相对位置，让他们给方案。

问：量程选大了会怎样？
答：不是不能用，是不划算。量程比实际行程大太多，壳体尺寸、占用的安装空间和成本都上去了，精度也不会因为量程大就变好。做法是按实际行程选，两端各留一点余量就够。
