位移传感器炉盖故障排查：从本体到标定的四步

位移传感器炉盖故障排查这套顺序值得抄进检修规程：先判断传感器本体，再查电缆，然后核对变送器到 PLC 的接线，最后复核量程与零点——四步走完，基本能定位。顺序不能倒过来，从标定往回查，前面某一环的真问题会被掩盖，最后白折腾一圈，停机时间全搭进去。

位移传感器炉盖故障先看机构：三只液压缸怎么抬炉盖

这类炉盖的提升装置是三只液压缸一起顶的，提升行程 650mm，靠液压系统里配置的同步马达，加上液压缸尾部加设的线性传感器，保证炉盖提升和下降同步移动，避免因炉盖倾斜而折断电极。液压缸用耳轴方式与炉盖支撑臂连接，缸头朝下，耳轴让缸体能自动对中。

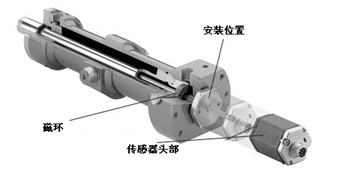

每个油缸尾部都装一支磁致伸缩位移传感器，专门给这个油缸提供位置反馈。油缸一旦内部泄漏，位移量就会跟另外两只对不上，操作工在画面上先看到的就是三缸位置走散；控制系统通过液压系统补油，把炉盖拉回水平。所以这三支传感器不只是显示，它们是同步控制的输入。

这套故障的通用排查顺序

从这几年处理的情况看，值得写进规程的顺序是这么四步：

1. 隔离本体：把传感器拆出来单独通电试验，接 24VDC，串万用表测 4~20mA，用永磁体沿测杆来回移动，看电流是否跟着连续变化、有没有台阶和跳变。这一步能立刻分清是传感器坏了，还是外围的问题。
2. 查电缆：用万用表电阻档测电缆两端的通断，逐芯对。注意外皮完好不代表芯线没断，断点常常藏在弯折处或者过线孔那一小段。
3. 核接线：按图纸逐段比对，重点是变送器到 PLC 之间的通道。这一段最容易错，也最不容易被怀疑。
4. 复核标定：信号通了以后，再确认零点与量程。信号能变，不代表数值就是对的。

现场这次的处理实录

现象是炉盖提升时位置反馈经常掉，操作工一动电缆偶尔又正常。按上面四步走下来，三层原因一层比一层深。

第一层，本体。拆开炉盖液压装置取出位移传感器，接 24VDC 通电，串万用表测 4~20mA，用永磁体在测杆上来回移动看电流大小，电流连续、上下限都在，判定传感器正常。

第二层，电缆。用万用表电阻档测电缆两端电阻，测出来内部电缆已断，可保护外皮完好无损——光看外观根本发现不了。原因是这支传感器原配电缆的质量偏差，长期振动加弯折，芯线先疲劳断了。处理方式是整根更换，并且把走线重新盘一遍，避开炉体附近的高温和弯折半径过小的地方。

第三层，接线。按图纸查找线缆到变送器、变送器到 PLC 之间的接线，发现变送器到 PLC 那一段接错了——接线人对 PLC 模拟量通道不熟，通道错接。重新接对上电测试，PLC 终于有了可变的模拟信号。

数据通了，数值还是不对

值得注意的是：换完线、接对通道以后，上位机显示的数值仍然不对。当时炉盖处于下限位，实际位移量大于 100，可画面就显示 100，而且怎么动都是这个数。这说明还有一层没排到——量程和零点标定。

信号通道通了只解决「数值会不会变」，解决不了「数值对不对」。标定要做两件事：先把炉盖落到机械下限位，把该点对应的信号定成零点或量程起点；再把炉盖提到上限位，核对满量程读数与 650mm 行程是否吻合。两端都咬得上，中间线性才对得上。

这类「数值卡在一个固定值不动」的现象，现场还有两个常见原因，顺手一起查：一是变送器输出侧接了固定负载或者量程拨错档；二是 PLC 模拟量模块的量程组态写成了固定值通道。这两种都不是传感器的问题，光换传感器解决不了。

高温、钢渣和日常巡检

炉盖这类工位的传感器，最大的敌人不是精度，是环境。为了防止钢渣飞溅和热辐射，每一个液压缸和耳轴装置都用保护罩罩住，罩子一旦破了、掉了、被撞变形，传感器就暴露在热辐射里，最先出问题的往往是信号漂移，不是直接坏。

• 保护罩：每周看一眼，破了就补。这是花小钱防大故障的一件事。
• 电缆：检查固定点和弯折半径，尤其过线孔附近，能换耐高温护套就换。
• 三缸偏差：画面上三缸位置偏差一旦超过程度值就该处理，具体限值按设备规程定。偏差长期偏大，先查传感器反馈，再查同步马达和油缸内泄漏。
• 接头与端子：炉区振动大，接线端子容易松，检修复电前逐个复紧一遍。
• 备件：这三支传感器是同型号的，建议按「一用一备」备一支，故障时直接换、下线再修，少停一次炉就值回来。

常见问题

问：位移传感器炉盖故障里，传感器本体坏的概率高吗？
答：不高。这几年排下来，本体真坏的少，多数是电缆内部断线、通道错接、量程零点没标定这三类。所以顺序上先隔离本体做通电试验，是为了最快把「是不是它」这个问题定性，而不是一上来就换件。

问：拆下来怎么判断磁致伸缩位移传感器好坏？
答：接 24VDC 工作电，万用表串在回路里测 4~20mA，用永磁体在测杆上从一端慢慢移到另一端，看电流是不是连续变化、能不能上到 20mA。有跳变、有断点、或者推到头电流不动，就是本体的问题。

问：电缆外皮好好的，为什么说它断了？
答：炉区振动加弯折，芯线会先疲劳断裂，护套还连着。现象是信号时有时无，动一下线缆又恢复。判断就用万用表电阻档测两端通断、逐芯对，别只看外观。

问：信号通了，画面数值卡在 100 不动，是什么原因？
答：先标定。把下限位定成零点、上限位核对 650mm 满量程，两端都对了再看别的。再看变送器量程档位和 PLC 模拟量通道组态，这两处出问题也会让数值卡住，跟传感器无关。

问：三缸不同步，先查传感器还是先查液压？
答：先查传感器的输出是否线性、是否与实测行程一致。传感器没问题、但位置慢慢往下掉，那就是油缸内泄漏，靠补油也压不住，得停机修缸。这个判断顺序能避免误换传感器。
