本安防爆位移传感器选型指南：Ex ia IIC 防爆系统与 9 大参数核对清单

从油气储罐到煤化工车间，从海上平台到粮仓筒仓，本安防爆位移传感器正在工业最危险的现场守护着设备安全。选型时只看价格或只看量程，往往会埋下爆炸性事故隐患。本文从防爆类型辨析入手，详解 Ex ia IIC + Ex ib IIIC 气体粉尘双认证本安系统设计，对比电位计式与磁致伸缩式两大传感原理，并给出可直接套用的 9 大选型参数核对清单。

一、防爆类型总览：从隔爆到本安的本质区别

在炼油厂反应釜顶、煤矿液压支架、海上钻井平台、粮食筒仓等爆炸性危险场所，普通的电机、阀门、传感器是不允许直接入场的，必须具备"防爆"资质。GB 3836 系列（爆炸性气体环境）和 GB 12476 系列（可燃性粉尘环境）两大国家标准，把电气设备的防爆方式细分为隔爆型（d）、增安型（e）、本安型（i）、正压型（p）、油浸型（o）、充砂型（q）、浇封型（m）等多种。

其中本安型（Intrinsic Safety，简称"i"）是技术含量最高、应用最广的一种。它的核心思路不是"把爆炸封住"，而是从根本上限制电路能量——即使在正常工作和规定的故障条件下，产生的电火花和热效应都不能点燃规定的爆炸性气体混合物。

相比隔爆型传感器需要铸造厚重的防爆外壳（往往重达数公斤），本安型传感器可以做得很轻，因为它的本安回路能量太低，根本无法引燃爆炸物。

二、Ex ia IIC + Ex ib IIIC：气体粉尘双认证标志解读

一台合格的本安防爆位移传感器，铭牌上通常会同时出现两行防爆标志：

Ex ia IIC T6 Ga （气体环境）
Ex ib IIIC T80℃ Db 或 Ex tb IIIC T80℃ Db （粉尘环境）

每个字母和数字都有严格含义：

为什么"双认证"很重要？

• 单一气体认证（如只有 Ex ia IIC）在粉尘环境（煤粉、面粉、铝粉）下不适用
• 单一粉尘认证在油气、酒精等气体蒸气环境不适用
• 双认证传感器可在同一区域（焦化装置、煤化工、酒精发酵罐等）覆盖所有爆炸性介质，是流程工业首选

三、传感原理：电位计式 vs 磁致伸缩式深度对比

市售本安防爆位移传感器主要采用两种传感原理：电位计式和磁致伸缩式。两者在结构、寿命、精度、成本上差异显著。

3.1 电位计式工作原理

电位计式位移传感器基于导电塑料电阻轨 + 滑刷结构：

• 测杆移动时，滑刷在电阻轨上滑动
• 电阻轨与外部电源构成回路，输出电压与位移成线性比例
• 内部采用柔性轴承承受侧向应力，特别适合凸轮等存在侧向力的应用

典型性能特征（以 2m 量程为例）：

• 量程范围：10mm ~ 10000mm（覆盖最广）
• 分辨率：0.1mm
• 重复精度：0.1mm
• 响应频率：10K ~ 50KHz（极高，适合高速动态测量）
• 寿命：1000 万次以上循环

3.2 磁致伸缩式工作原理

磁致伸缩式基于魏德曼效应（Wiedemann Effect）：

• 测杆内有一根波导丝，外部有可滑动的永磁环
• 电流脉冲沿波导丝传播时，磁环处的磁场叠加产生扭转波
• 扭转波返回到检测端的时间即为位移的精确度量
• 完全非接触测量，寿命极长

典型性能特征：

• 量程范围：50mm ~ 6000mm
• 分辨率：0.001mm（比电位计高 100 倍）
• 重复精度：0.002% FS
• 响应频率：< 1KHz
• 寿命：5000 万次以上（无机械磨损）

3.3 五大维度对比表

选型建议：

• 大行程（>2m）、高速动态、振动环境 → 选电位计式
• 超高精度（μm 级）、超长寿命、非接触 → 选磁致伸缩式

四、本安系统设计：Ui/Ii/Pi 参数与安全栅选型

本安型传感器不能单独使用，必须与关联设备（安全栅）配合，构成完整本安系统。这是初学者最容易忽略的环节。

4.1 三大本安参数：Ui、Ii、Pi

这三个参数是限制现场设备可接收的最大电能量，决定安全栅的输出范围：

安全栅选型匹配原则：安全栅的 Uo ≤ Ui、Io ≤ Ii、Po ≤ Pi，三者必须同时满足，缺一不可。

4.2 内部等效参数：Ci、Li

这是传感器内部储能元件的等效值，会影响长电缆使用：

现场电缆影响：长电缆会引入额外的分布电容和电感。当电缆长度超过 50m 时，必须核算：

• Co ≥ Ci + Ccable （安全栅允许电容 ≥ 传感器内电容 + 电缆分布电容）
• Lo ≥ Li + Lcable （安全栅允许电感 ≥ 传感器内电感 + 电缆分布电感）

4.3 安全栅接地要求

本安系统必须可靠接地，否则故障时可能产生危险电位：

• 安全栅接地电阻 ≤ 1Ω
• 通常采用等电位连接，接入工厂接地网
• 控制室侧单点接地，避免地电位差形成回路

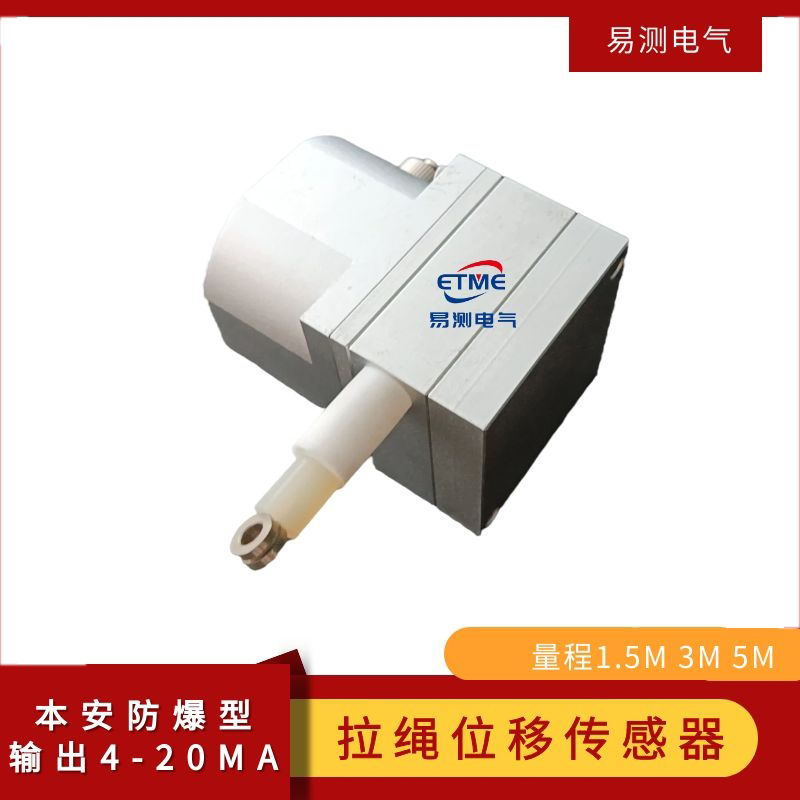

五、典型产品参数详解（以 2m 量程本安型电位计式防爆位移传感器为例）

为帮助工程师建立直观认知，下面以一款 2m 量程的典型本安型电位计式防爆位移传感器为例，逐项拆解铭牌参数。

5.1 基础性能参数

5.2 本安防爆参数

5.3 机械与环境参数

• 防护等级：IP54（防尘防溅水，符合 GB 4208）
• 环境温度：-40℃ ~ +70℃（宽温域，覆盖户外、北方寒冷地区）
• 大气压力：80 kPa ~ 110 kPa（高海拔地区仍可使用）
• 相对湿度：≤ 98%（冷凝环境下仍可工作）

5.4 电气接口

• 信号电缆：标配带绝缘护套的屏蔽电缆，1.5mm² 屏蔽线
• 最长电缆：50m（带接头预制，现场可对接延长）
• 屏蔽层：必须单端接地（通常在控制室侧），避免地电位差引入干扰

5.5 机械结构

• 本体尺寸：80mm × 80mm × 83.8mm（紧凑型，便于现场安装）
• 测杆直径：23mm（刚性足，适用于较长行程）
• 安装方式：4 × M4 螺纹孔，70mm 间距
• 柔性轴承：可承受侧向应力，适合凸轮类应用

六、9 大选型参数核对清单

按照以下 9 项参数逐项核对，可避免 90% 以上的选型失误。建议工程师把这份清单打印在工位旁，每次新项目照单核对：

1. 防爆标志（气体）：Ex ia IIC T6 Ga / Ex ib IIC T4 Gb 0 区必须 ia；1 区选 ib；2 区选 ic
2. 防爆标志（粉尘）：Ex ibD IIIC T80℃ Db 或 Ex tbD IIIC T80℃ Db21 区必须选带 D 后缀的型号
3. 量程选型：实际行程 + 10%~20% 余量例：实际行程 1.6m，量程选 2m 留足机械余量
4. 输出信号：4-20mA、0-10V、RS485、IO-Link4-20mA 是最通用的工业标准，便于远传
5. 本安参数 Ui/Ii/Pi：与安全栅的 Uo/Io/Po 必须一一匹配三个条件同时满足：Uo ≤ Ui、Io ≤ Ii、Po ≤ Pi
6. 内部参数 Ci/Li：与电缆长度共同核算长电缆场合需向厂家索取 Ccable/Lcable 数据
7. 温度组别：T6 (≤85℃) / T5 (≤100℃) / T4 (≤135℃)环境温度 + 设备自热 + 5℃ 安全裕度
8. 防护等级 IP：IP54 / IP65 / IP67 / IP68户外、水下、粉尘环境必须选 IP65 以上
9. 环境适应性：温度 -40~+70℃、湿度 ≤98%、气压 80~110kPa极端环境需特殊设计

七、安装与系统集成规范

7.1 机械安装

• 测杆轴线应与被测对象运动方向严格平行，避免偏心导致磨损
• 留足机械行程余量（≥ 5mm），避免到达量程极限
• 高振动环境应使用减振安装座

7.2 电缆敷设

• 屏蔽层单端接地（推荐在控制室侧）
• 与大功率电缆分开走线，间距 ≥ 30cm
• 弯曲半径 ≥ 10 倍电缆外径
• 禁止现场擅自裁剪电缆或更换接头（破坏防爆整体性）

7.3 接地与屏蔽

• 安全栅接地电阻 ≤ 1Ω
• 系统采用等电位连接
• 进入控制室后接入 DCS / PLC 的隔离栅输入

八、典型应用场景

8.1 油气储罐液位监测

• 大型浮顶罐、拱顶罐的液位连续测量
• 量程可达 10m 以上，电位计式优势明显
• Ex ia IIC T6 满足油气蒸气环境

8.2 煤化工阀门位置反馈

• 球阀、蝶阀、调节阀的开度反馈
• 高粉尘环境（IIIC 煤尘）
• 抗振动设计适应频繁启闭

8.3 海上钻井平台

• 钻井绞车位置、波浪补偿装置
• 盐雾腐蚀环境要求 IP65+
• 平台振动剧烈，需宽温宽频

8.4 粮食筒仓料位

• 面粉、淀粉、谷物料位
• IIIC 粉尘防爆
• 防尘密封结构

九、常见选型误区与避坑指南

误区 1：只看 Ui 不看 Ci/Li

后果：长电缆下分布电容超过 Co，导致系统失效。
正解：必须核算 Co ≥ Ci + Ccable 和 Lo ≥ Li + Lcable。

误区 2：粉尘环境只做气体防爆

后果：粉尘爆炸事故。
正解：粉尘环境必须选 Ex ibD 或 Ex tbD 标志。

误区 3：电缆长度超过 50m 不核算

后果：信号衰减、本安参数超限。
正解：使用配套预制电缆，或选 Li/Ci 更小的型号。

误区 4：自行更换电气零部件

后果：破坏本安整体性，失去防爆资质。
正解：任何更换须制造商书面同意。

误区 5：温度组别选型保守过头

后果：T4 设备放在 T6 区域没问题，但反过来不行。
正解：按实际环境温度 + 自热升温 + 安全裕度 5℃ 以上选择。

十、选型核心要点总结

1. 认证标志：Ex ia IIC T6 Ga + Ex ib IIIC T80℃ Db 是当前最严的双认证组合
2. 传感原理：大行程/高速/抗振选电位计式；超高精度/超长寿命选磁致伸缩式
3. 本安参数：Ui=28V、Ii=93mA、Pi=0.65W 是一组典型值，必须与安全栅匹配
4. 环境因素：IP54、-40~+70℃、98% 湿度是工业级标配
5. 系统集成：本安系统 = 现场本安设备 + 关联安全栅 + 可靠接地，三者缺一不可
