位移传感器电阻片平滑性分析

位移传感器电阻片看着只是一层膜，它的平滑程度直接决定电刷跑过去的「手感」，进而影响输出噪声和线性度。压合导电塑料和丝网印刷是两条主流工艺，做出来的表面差别不小：一个天生光滑，一个会留颗粒。这篇把差别、后果和补救办法一次讲清楚。

位移传感器电阻片：两种工艺差在哪

丝网印刷做出来的电阻片（厚膜电阻），平滑性比压合方式做出的导电塑料电阻片差一截。用压合工艺生产的导电塑料直线位移传感器，电阻膜表面是光滑的；用丝网印刷做出来的位移传感器，电阻膜表面有细小的颗粒状，手指摸上去能感觉到。

原因在材料成型方式。压合工艺用的是导电塑料（DAP），一种热固性树脂。碳和石墨在一定温度下压合后相互融合，树脂把填料包住并流平，所以表面天生光滑——这也正是老式电位器式位移传感器一直走这条路线的原因。

丝网印刷则是把电阻浆料印在基板上，再进 IR 炉固化。浆料里的碳和石墨靠固化成型，微粒未必能完全流平，表面会留下细小颗粒；固化时表面还会形成一层很薄的氧化层。两者叠加，粗糙度就比压合料差一档。

表面不平会带来什么后果

电刷是在电阻膜上滑动的，膜面有颗粒，电刷就会跳。表现出来的就是输出信号上的毛刺，也就是常说的动噪声。放在闭环控制系统里，这类噪声会被当成位置反馈的抖动，严重时伺服会出现高频振荡，机床看着就是在抖。

颗粒还有一个隐性代价：电刷压过颗粒点时局部压强变大，电刷和膜面的磨损都加快，实际寿命会比理论值短。这也是同样的量程、同样的工况，换一种工艺的电阻片，寿命能差出好几倍的原因。

打磨能做到什么程度

打磨能去掉表面颗粒，以及 IR 炉固化时在电阻膜表面形成的氧化层，让电阻膜更光滑平整，动噪声会明显改善。这一步是常规工序，成本不高，值得做。

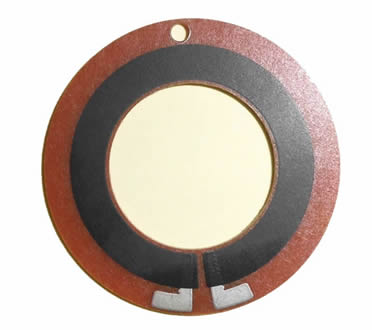

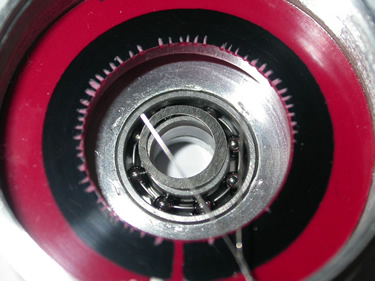

打磨前后的差别，肉眼就能看出来，下面几张是印刷电位计电阻片打磨前、打磨后以及前后对比的实拍。

但要记住，打磨解决的是「表面」问题，改不了电阻膜本身的线性度。如果初始线性就差，打磨之后噪声小了，精度该不够还是不够。所以打磨是补救措施，不是万能药，选型阶段就该把工艺路线定对。

怎么选：先想清楚寿命还是成本

一句话概括：看重寿命、要求长期稳定的往复工况，选压合导电塑料；小批量、形状特殊、成本敏感，用丝网印刷再打磨，也能用得住。关键在于先明确你更在意寿命还是成本，别两头都想占。

现场两个经验

经验一：新表装上去，噪声就比老表大。现象是同型号替换，新装的这支输出毛刺明显。拆开测量，是新片膜的颗粒和氧化层没处理干净，加上装配时电刷压力偏大，两者一叠加噪声就上来了。处理办法是先打磨膜面，再按样本把电刷压力调回规定值，噪声马上降下来。

经验二：用了一段时间，某个位置输出出台阶。现象是机构走到固定位置读数就跳一下。原因是膜面上的颗粒点先被压实，那一小段的电阻值偏高，电刷经过时读数突变。处理办法是回读全行程曲线定位那一段，轻微的直接打磨，磨得深的只能换电阻片。

常见问题

问：压合导电塑料和丝网印刷，表面差别为什么这么大？
答：成型方式不同。压合是把碳和石墨跟热固性树脂（DAP）在一定温度下压合，树脂包住填料并流平，表面天生光滑；丝网印刷是印浆料再进 IR 炉固化，微粒未必流平，还会在表面留一层薄氧化层。

问：打磨能把丝网印刷做到跟压合一样吗？
答：表面平滑度能接近，动噪声改善很明显，但电阻膜本身的线性度改不了。打磨是补救手段，压合料的批次一致性还是更好。要求高就直接选压合。

问：输出毛刺大，一定是电阻片的问题吗？
答：不一定。先看毛刺分布：均匀分布在整段行程上，多半是膜面颗粒或电刷压力偏大；集中在某几处，才是那几段磨损或颗粒压实。另外还要排掉供电和屏蔽接地的干扰。

问：电阻片能自己打磨吗？
答：不建议现场自己动手。打磨的力度、方向、磨料粒度都有讲究，磨过头会破坏膜厚和阻值分布，线性度反而更差。这类工序交给厂家或按厂家的工艺说明做。

问：这类电阻片的寿命大概多长？
答：跟工艺、行程、往复速度、环境洁净度都有关，压合料通常明显长于丝印料，具体以厂家样本为准。想延长寿命，重点是让电刷压力保持在规定范围，同时避开粉尘。
