水泥窑位移传感器怎么选：回转窑、篦冷机与立磨的测点

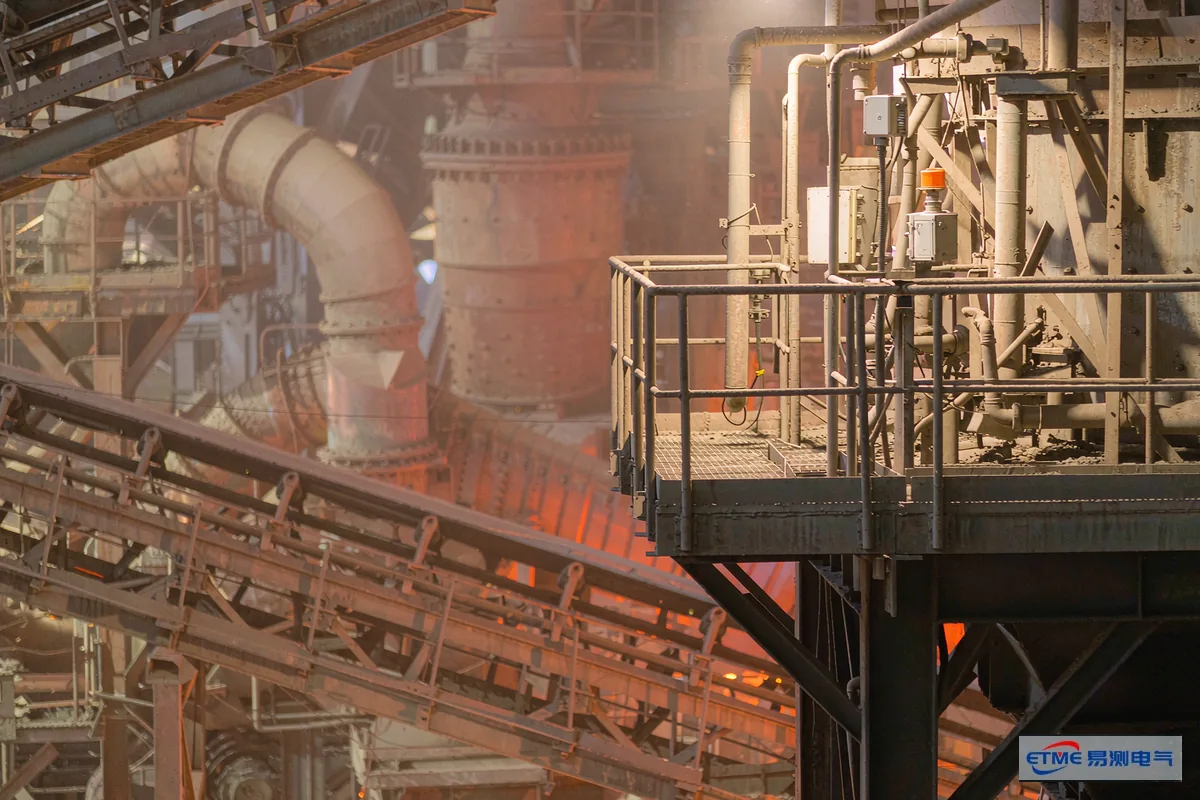

水泥线上的位移传感器，量程往往不大，但活得普遍不轻松：回转窑的辐射热、篦冷机的粉尘、立磨的振动加在一起，决定了这里选型的重点不是精度，而是“能不能在这种环境里活过下一次大修”。

现场最典型的返工是这样出现的：按常规工业环境选了一批传感器，装上头两个月数据挺好，等到入夏或者窑况波动，读数开始漂、偶发丢信号，拆下来一看密封处全是碱性粉尘，电缆入口积了一层灰浆。问题不在传感器本身，在于环境评估被跳过了。

这篇按窑体、篦冷机、立磨三处测点各自量什么、高温与粉尘怎么处理、输出与冗余怎么定来拆，方便按工位对号入座。

三处测点分别在量什么

水泥厂要盯的位移量集中在三处：窑体的轴向位置、篦冷机篦床的往复行程、立磨（或辊压机）的磨辊间隙与加压缸位置。三处都是“关系到整条线产量”的关键量，不是辅助测量。

回转窑：难点是“慢、长、热”

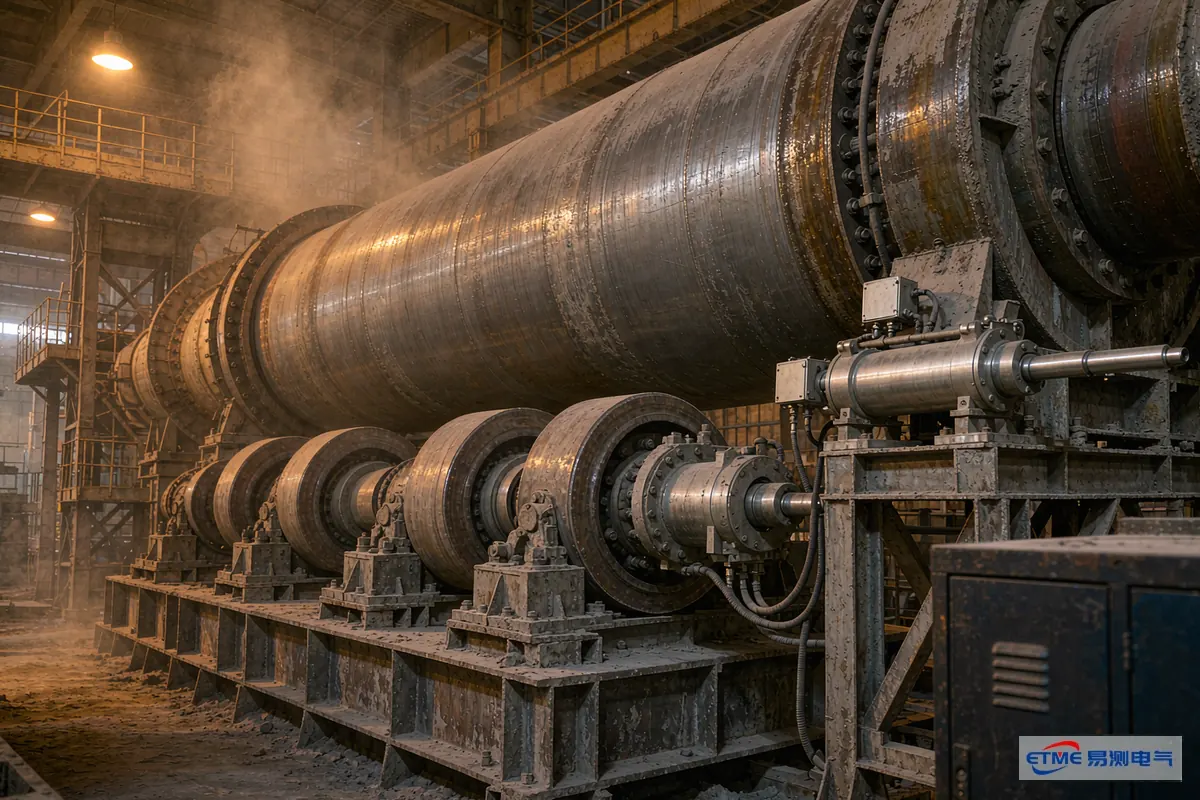

窑体在运行中会沿轴向产生位置变化，受热膨胀、托轮角度、基础沉降都会影响它。监测这个量的目的是保证窑体不跑偏、挡轮受力正常，而不是做高精度计量。所以这里的核心矛盾是长行程 + 长期高温辐射 + 慢速运行。

• 耐温按“传感器本体温度”算：窑体表面辐射很强，传感器装得近、没遮挡，本体温度很容易超过自身额定范围。加隔热挡板、把安装位置外移到辐射阴影区，比换更高温等级的型号更省成本。
• 慢速运行对响应要求低，对长期稳定性要求高：窑体一天转下来位移变化很慢，但要求一年不漂。这种场合宁可降低对分辨率的要求，也要保证温漂小、结构不松动。
• 粉尘落在测杆上会改变摩擦状态：测杆水平安装时粉尘堆积在杆的上表面，往复一次就把粉尘带进导向区。测杆尽量垂直或倾斜安装，让粉尘不容易停留。

篦冷机：粉尘加冲击，寿命优先

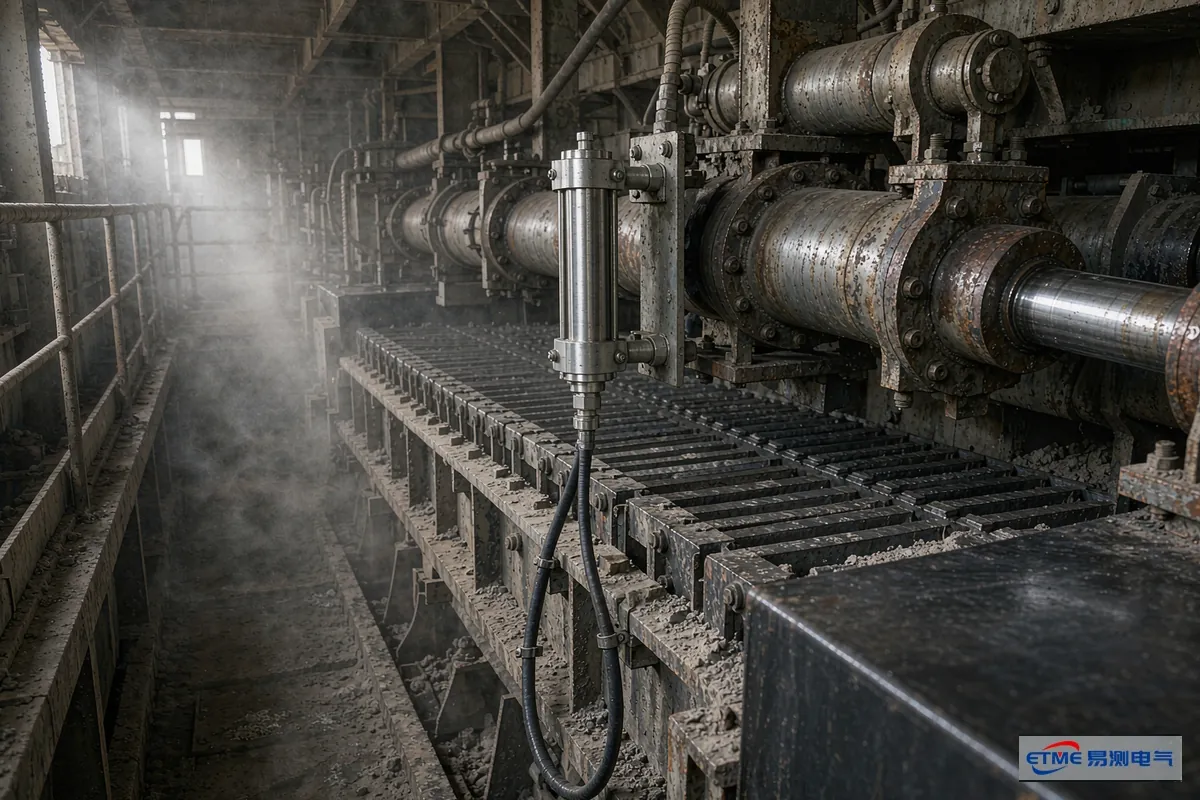

篦冷机的篦床在高温熟料下方往复运动，位移传感器测的是篦床行程和液压缸位置。这里的环境特点是“粉尘浓度高 + 动作频繁 + 有冲击”。

• 密封面朝下、电缆入口朝下：粉尘在重力下堆积，任何向上的开口都是收集口。接线盒盖朝下、电缆做滴水弯，能显著降低故障率。
• 抗冲击要看安装刚度：篦床动作时有冲击，支架如果刚性不足，冲击会放大成振动传到传感器上，读数抖、接头松。加强支架比加缓冲垫效果好。
• 高频往复要求低磨损结构：这类测点动作次数多，选无接触测量原理（如磁致伸缩）比靠机械接触的结构寿命长得多。

立磨与辊压机：振动、油污与高压

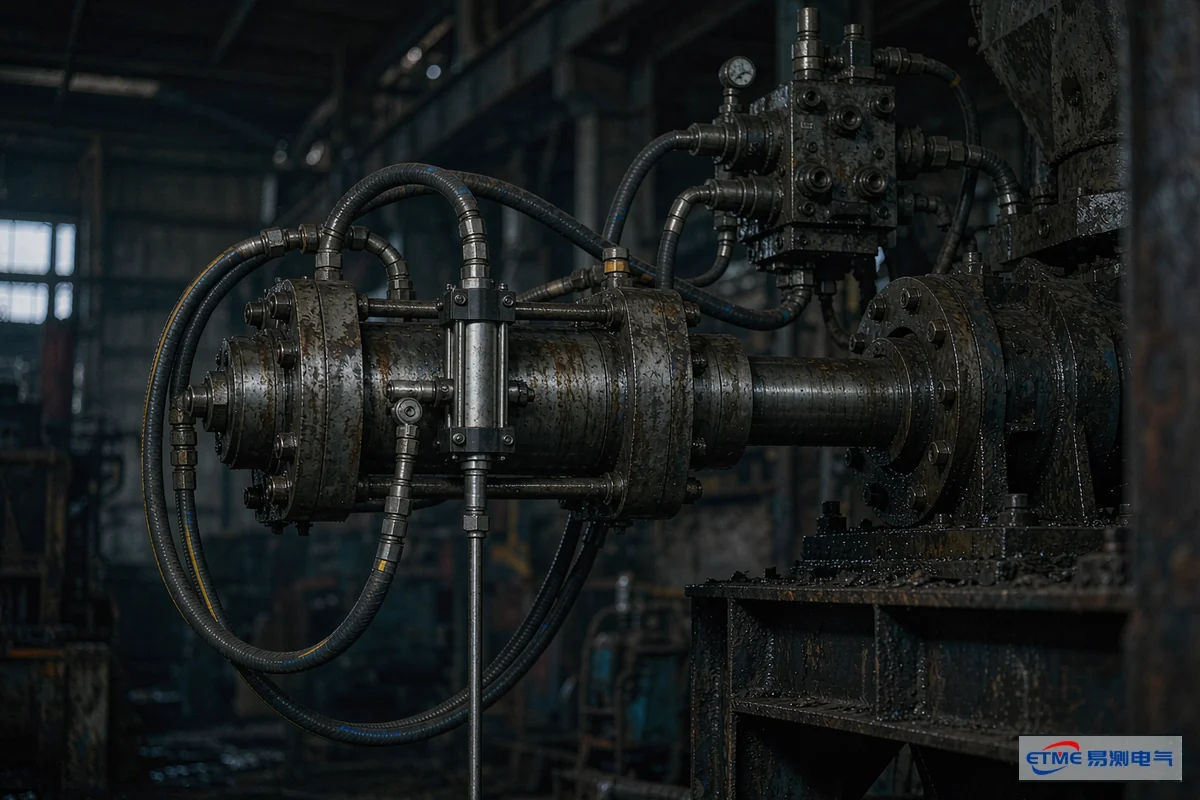

立磨的磨辊间隙直接决定成品细度，辊压机的辊缝决定了料床的挤压效果。这两处的位移测量要长期工作在强振动和油污里，加压缸内部还有高压油。

• 内置式测杆要按耐压选：装在液压缸里的传感器直接承受系统压力峰值，不能只看额定工作压力，要按峰值压力留余量。
• 振动会放大一切安装松动：这类测点的传感器支架螺栓要用防松措施（弹性垫圈、螺纹锁固），并定期复紧。
• 油污对信号的影响小于对结构的影响：油不会直接干扰信号，但会让密封件老化加速、让接头接触不良。选耐油护套、把接头放在不易积油的位置。

粉尘与高温的处理优先级

水泥厂的环境改善措施不少，但预算有限时，优先级需要排清楚。

输出与冗余怎么定

• 单点监测：模拟量（4-20mA）或总线都可以，看中控侧接口。
• 进闭环控制、多测点：优先总线输出，一根线串多站，减少桥架里的电缆数量，也减少干扰通道。
• 停机损失大的关键测点：做双通道冗余，两路独立测量、独立走线，一路故障时另一路仍可用。

回到“水泥窑位移传感器怎么选”这个问题，最实用的做法是把它拆成三问：这个点的最大行程是多少？传感器本体实际会到多少度？粉尘会从哪里堆积？三问答完，型号范围基本就锁定了。

水泥设备位移传感器常见问题

问：回转窑上位移传感器用了半年读数开始漂，怎么查？
答：先在停机状态下看零位是否变化。零位没变但运行时漂，偏向温度影响；零位也变了，偏向安装松动或测杆磨损。窑体这类慢速场合，机械原因比传感器本体原因更常见。

问：水泥厂的粉尘会不会让传感器直接失效？
答：不一定直接失效，但会通过三条路径缩短寿命：进密封、堆在测杆上改变摩擦、积在接线盒里腐蚀端子。因此安装姿态的改善往往比提高防护等级更划算。

问：篦冷机测点能不能用拉绳式？
答：粉尘大的往复场合，拉绳结构要谨慎。钢丝绳和卷簧机构在粉尘里磨损很快，回位变慢会带来滞后。这类测点优先选封闭、无接触或短行程直线测量形式。

问：立磨加压缸内置的传感器，耐压按多少选？
答：按系统压力峰值而不是额定值。液压系统在冲击、憋压时会出现远高于工作压力的瞬时峰值，长期作用在测杆密封上是主要失效路径，选型时留出足够余量。

问：三处测点的传感器能共用一条总线吗？
答：可以，但要分开走线和屏蔽，且注意中控侧的扫描周期。三处环境差别大，把它们的信号线捆在同一束里，等于给干扰提供了通道。
