机加工位移传感器怎么装？FCD12 回弹式测头在夹具工位上的用法

机加工工位上装不下拉杆尺，又要守住微米级的重复性，用 FCD12 这种微型回弹式测头做点式测量是条正路：量程 4mm，分辨率 1μm，重复精度 3μm。装得对不对，就看两条——测杆轴线垂直于被测面，预压量留够但不压死。

机加工现场为什么改用回弹式测头

机加工测位不外乎三件事：工件到没到位、尺寸对不对、刀具还准不准。这三件事的共同点是——测点小、行程短、位置刁。夹具体旁边常常只剩十几毫米的空隙，拉杆式电子尺和滑块式电子尺的本体就塞不进去，塞进去了也没地方给连杆留行程。

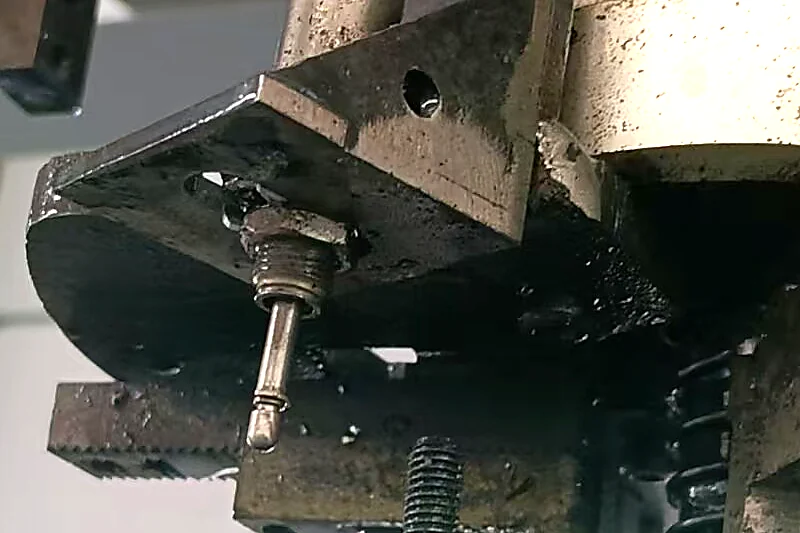

回弹式结构把这个问题绕开了：本体是一根带螺纹的圆柱，测杆从前端伸出来，内部弹簧顶着它自动复位。测头压到工件上读一个数，抬起来自己回到零位，下一个工件再来一次。它不需要连杆，也不需要工件跟着动，所以夹具体侧面开一个螺纹孔、把传感器拧上去，位置就够了。

代价是它只能做点式测量，被测面得是硬的、平的、能承受测杆那点弹簧力。薄壁件、软材料、连续跟随的场合，得换别的结构。

FCD12 在机加工工位上具体测什么

四件事最常见，判断口径也各不相同。

夹具压紧到位确认

压爪压下来，工件到底坐实了没有，靠眼睛看不出来。把测杆顶在压板或工件基准面上，压紧前后各读一次，差值和工艺要求的压紧量对得上，才算到位。这一项的价值在于防漏压：工件没坐实就开始切削，轻则尺寸超差，重则工件飞出。

厚度与台阶高度抽检

首件和抽检工位用得上。测头压在被测面上读一个数，抬起复位，换个位置再读。台阶高度用两块基准面对比读数，差值就是台阶高。4mm 的量程覆盖大多数中小件的厚度公差带，超出的换笔式或拉杆。

刀具与锯片换刀后的基准复核

换刀、换锯片之后，刀尖到基准面的距离变了，靠对刀仪重新对一遍费时间。在夹具上留一个固定的基准块，用 FCD12 测一次，把偏差补进刀补里，比重新对刀快，也更贴合实际装夹状态。

自动化点检工位

机械手或送料机构把工件送到位，测头下去顶一下，读到预期高度就放行，读不到就报警。这类工位的节拍快，要的是"有没有、对不对"，不是精密计量，FCD12 的响应和 1μm 分辨率都够用。

装到夹具上，五个动作按这个顺序做

顺序别调。支架没做刚性就先调垂直度，等于白调。

一、支架先做刚性

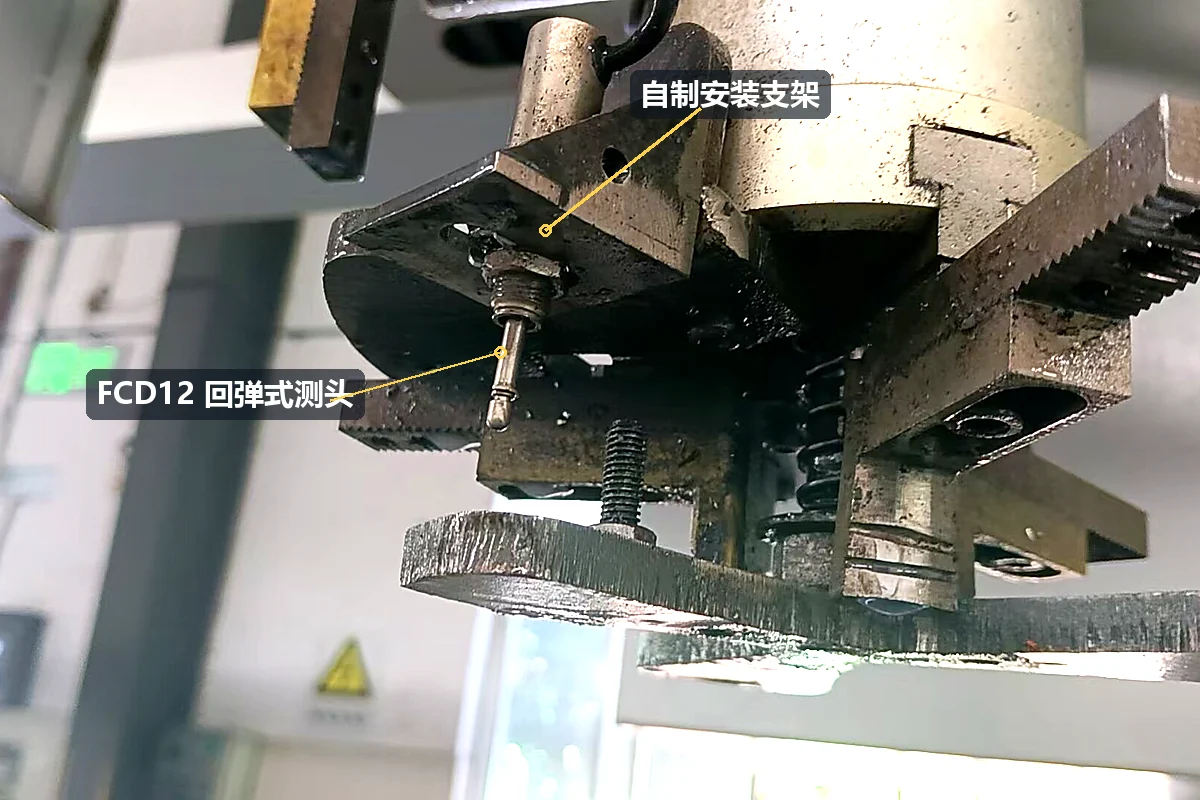

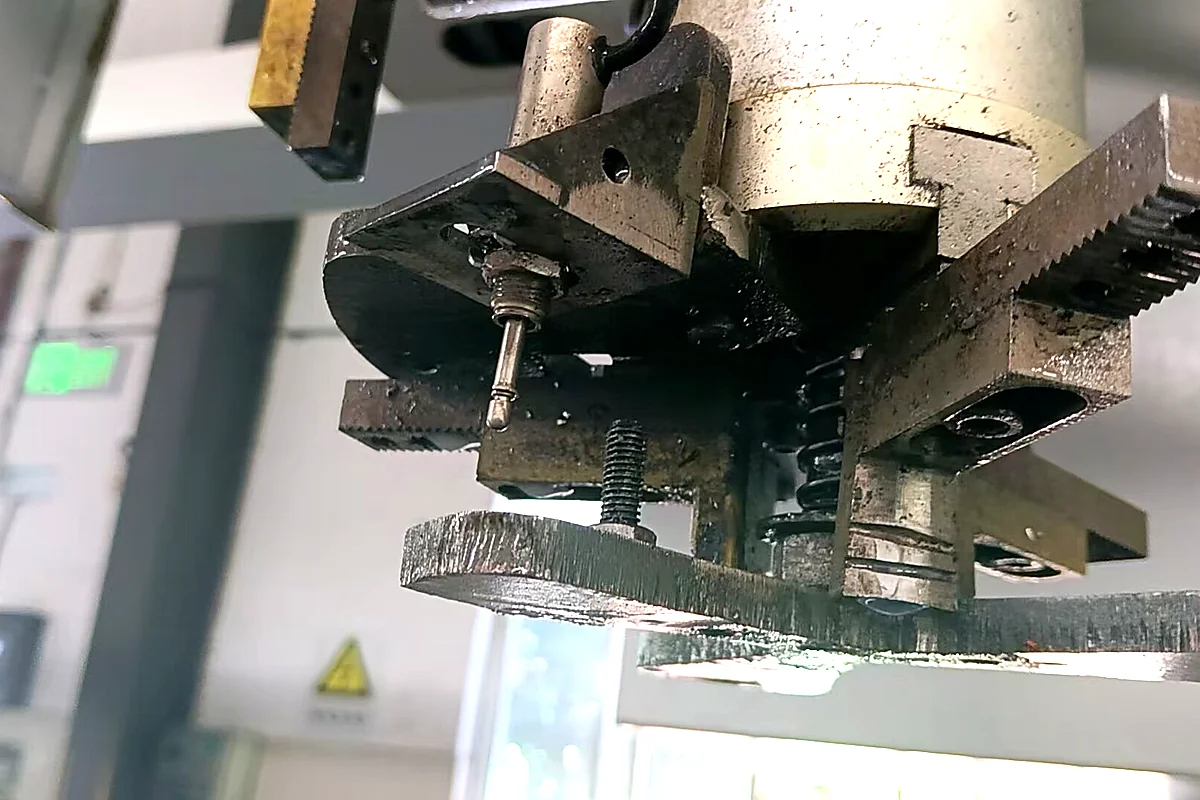

现场最常见的做法是拿一块铝板折个弯、打两个孔固定在夹具体上。板子薄、悬臂长，切削振动一过来，支架自己就在颤，读数跟着跳。铝板厚度至少 6mm，悬臂长度压到最短，能用两点固定就不用单点。图里那块支架就是典型现场件：能用，但要想读数稳，得确认它跟夹具体是面贴面锁死的。

二、测杆轴线对准被测面法线

测杆和被测面不垂直，读到的不是真实位移，是位移在测杆方向上的投影，会偏小。偏 15° 时余弦值约 0.966，4mm 的位移读出来只有 3.86mm，凭空少了 0.14mm。装的时候拿直角尺贴着被测面比一下测杆，肉眼能看出来的倾斜都得调掉。

三、预压量给到行程的 10%~30%

回弹式测头必须带着预压工作，测杆完全自由伸出时读数是悬空的，碰到工件才开始有效。装好后让测杆压缩 0.4~1.2mm（4mm 量程的 10%~30%），这样工件有正向偏差时测杆还能往里走，有负向偏差时弹簧还顶得住。

四、行程余量按最坏情况留

被测尺寸的最大变化量加上预压量，不能超过量程的 80%。比如预压 0.8mm，工件厚度波动 ±0.6mm，总占用 2.0mm，4mm 量程还剩一半余量，安全。要是波动大到 ±1.5mm，就该换量程更大的型号，硬顶着用只会把弹簧压疲。

五、走线单独走一路

信号线用屏蔽双绞线，屏蔽层单端接地，接在 PLC 或模块那一侧。变频器输出线、伺服动力线别和信号线绑在同一个线槽里，平行距离越短越好，交叉就走直角。这一步省下来，后面查干扰要花好几倍时间。

参数表这样读

同一张参数表，工位上真正用得上的只有几行。

信号接到 PLC 还是接模块

机床自带模拟量输入口的，0-5V 或 0-10V 直接进 PLC，注意共地：传感器的负极和 PLC 的模拟地接在一起，只接一处，别两头都接成环路。

采集口不够、或者要同时接几支传感器的，配一块 LDM-1000 这类信号调节模块，把多路信号整理成统一形式再进 PLC，接线和调试都省事。模块装在电柜里，远离变频器，传感器到模块这一段用屏蔽线，模块到 PLC 这一段可以走普通线。

点式测量不追求高速采样。测杆压下去到读数稳定有个几十毫秒的过程，PLC 侧加 50~100ms 的滤波，读数反而更稳。滤太狠会拖节拍，按现场实际调。

机上五个坑，都是油污和铁屑惹的

机床环境对这类小测头不客气，这几个坑踩过的人都记得。

• 切屑卡进导向套。测杆和导向套之间就那么点间隙，铁屑、砂粒进去，测杆回不到位，读数卡在某个值上不动。防护办法是加个薄挡板或者吹气，别指望 IP65 挡铁屑。
• 冷却液直冲。IP65 挡喷水是有条件的：水从喷嘴射过来可以，泡在里面不行。装在切削液回流区，外壳螺纹缝里会渗，时间长了内部结垢。
• 预压压死。为了"测得准"把测杆压到快到底，弹簧长期满载，两三个月零点就飘。前面说的 10%~30% 不是客气话。
• 侧向力。工件送进来的时候侧着蹭一下测杆，测杆弯了或者导向套磨出偏磨，回弹变涩。送料路径上给测杆留出避让空间。
• 变频干扰。读数无缘无故跳 2~3μm，十有八九是屏蔽层没接或者接了双端。拿手按一下传感器外壳读数就稳了，基本可以确定是接地问题。

验收和日常点检怎么做

开箱先对着出厂校准报告核零点和满量程，这一步别省，后面所有判断都建立在这个基准上。装到工装上以后空载走十次，看读数极差，极差在 3μm 以内说明装夹没问题。

日常点检三件事：擦测杆（用无绒布，别用压缩空气直吹，会把铁屑吹进导向套）、看复位（松开后指针是否回到同一位置）、比基准（每天第一件用基准块核一次）。大修、换季、长时间停机之后重新复核一遍零点和满量程。

常见问题

问：FCD12 是 LVDT 吗？用的什么原理？
答：不是 LVDT。FCD12 基于霍尔效应，属于微型自恢复（回弹式）位移传感器，站内归在 LVDT 栏目下只是为了分类方便。好处是无机械触点磨损，寿命长；选型时注意原理差异，霍尔型更适合小行程点式测量。

问：机加工车间油污重，IP65 够用吗？
答：够挡喷溅，不够挡浸泡。IP65 是防尘 6 级加防水 5 级，各方向喷嘴喷水不进水，但长期泡在切削液里会从螺纹缝渗。装在冲淋区外，或者加一块挡板把直冲的水引开。

问：能不能装在运动部件上连续跟随测量？
答：不建议。回弹式靠弹簧复位，适合点式测量：压上去读一个数，抬起来复位。连续大幅跟随会让测杆一直处于压缩状态，弹簧疲劳快，读数也会因为惯性滞后。

问：4mm 量程，测 30mm 的行程行不行？
答：不行。4mm 就是它的物理量程，超了测杆直接顶死。30mm 这个级别要看笔式 LVDT（2~25mm 档）或者拉杆式电子尺，选型时按量程先筛，再看精度。
