KTR位移传感器用于汽车制动助力器膜片多点感测

KTR位移传感器在制动助力器膜片装配里当的是「探一下」的检测头：三个以上点位用很小的力顶住橡胶膜片，看位置到没到位、有没有偏斜或塌陷。它解决的问题是视觉看不准——橡胶颜色会变、尺寸会飘 2~5mm。

先把助力器膜片这道工序说清

汽车和轻卡的液压盘式制动系统里，助力器负责放大刹车踏板力。它由两半壳体扣起来，中间靠一圈橡胶膜片密封。膜片装配位置不对，两半就压不严，出来的就是气密性不达标的次品件。

麻烦在于膜片是软的。装配时它被压紧，压过头会撕裂；压不到位，密封面接触不良。更麻烦的是它还会「骗人」——用手按一下、拿尺量一下，看着都在位，实际某一侧已经塌下去了。

所以这道工序的检测重点不是量某个尺寸，而是判断「整圈密封面是不是均匀到位」。这就决定了必须多点同时测，单点测不出倾斜和局部塌陷。

KTR位移传感器在助力器膜片检测工位怎么用

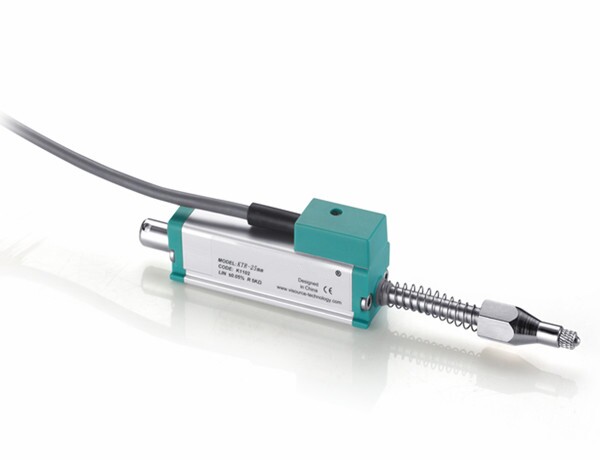

做法是拿接触式直线位移传感器当检测头，装在装配工位的夹具上。工位合拢时，几个探头同时伸出，用很低的力去顶膜片，把它推到一个可重复的位置，然后读这个位置的数值。

每个检测头配一台放大器，把模拟量转成 hi / low / go 三态离散信号：在窗口内是 go（到位），偏高是 hi，偏低是 low。操作工或设备看一眼指示灯就知道合不合格，不需要去读数字、也不依赖人的手感判断。

检测头体积小，能钻进空间受限的位置。多数情况下可以集成进现有夹具，PLC 侧的判定程序几乎不用改，只要把三路信号接进原来的 I/O 就可跑起来。

为什么视觉方案在这道工序上不好用

很多人第一反应是上视觉，觉得非接触更高级。这道工序上，视觉有几个绕不过去的坎。

说白了，视觉擅长看「长什么样」，这道工序要判的是「压到位没有」。膜片软、会浮动、颜色还会变，用位置去判比用图像去判稳得多。

点位怎么布，为什么至少要三个

膜片是柔性件，只测一个点无法判断整体到位。万一测的那点正好合格，其他地方已经偏了或者局部塌陷，照样漏检流到下道工序。三点及以上，才能同时判出「位置到不到位」和「有没有倾斜或塌陷」。

点位选择有讲究：一般在膜片圆周方向均布取点，避开结构加强筋的位置，让每个探头都顶在真正的密封面上；探头之间间距尽量拉开，判断的覆盖面才够。有些带异形凸台的产品，还要在凸台对应位置补一个点。

点数也不是越多越好。点数一多，夹具越做越复杂，装拆和保养时间也跟着涨。实际项目里常见的是三到六个点，按膜片直径和客户对漏检率的要求定。

现象→原因→处理：有客户用了两个探头，出厂检验一直没发现问题，结果售后投诉密封不良。回头复盘，漏检的都是「单侧塌陷」——两个点的读数恰好都落在窗口内。补到四个均布点之后，这类漏检基本消掉了。点数不够，是这类工序最难自查的坑。

探头推力和触发方式，是成败关键

橡胶件本身就软。探头顶得太用力，膜片当场被推变形，读到的位置根本不是它真实待的地方；推力太小，又可能没压到密封面就触发，读数同样不可信。

现场的做法是低压触发：探头以很小的力伸出，碰到膜片就停、读一次数、然后缩回。这个力的大小按产品图纸和膜片硬度定，一般低到「能稳定触发」就行，具体数值以厂家样本和现场标定为准。

现象→原因→处理：有台设备测出来膜片位置总是偏高，调了放大器窗口也不对。最后查出来是探头伸出速度太快，撞到膜片的瞬间产生了冲击，读的是动态峰值而不是静态位置。把伸出速度降下来、加一段减速，读数就跟标准垫块对上了。

探头端部也要注意。接触面做成小圆弧，避免尖头划伤膜片；圆弧半径别太小，太小压强高，一样会顶出印子。

三态判定怎么用更靠谱

hi / low / go 三态的好处是把「有没有到位」变成一个不需要人工解读的信号。判窗口设的时候有两点值得注意。

一是窗口不要卡得太死。橡胶件本身有公差，窗口按图纸给的理论值收得太紧，好件也会被误判成 hi。一般要把膜片自身的尺寸公差和探头重复定位精度都算进去，留出余量。

二是三态信号最好同时上传给设备做趋势记录。只看单件的 go 还是 hi，没有历史数据；把每个点位的读数按时间存下来，就能看出「这条线上的膜片是不是越来越偏」——这往往是上游工装磨损的早期信号，比等次品出现再去查要早得多。

整体上讲，这套方案的价值不在于传感器本身多准，而在于把「装配到位」这件事从一个靠眼睛和手感的判断，变成三个可以记录、可以追溯的数字。

常见问题

问：制动助力器膜片装配为什么用多点感测，不用视觉？
答：视觉在这道工序有两个坎：橡胶和粉末涂层的颜色批次间会变，识别不稳；膜片有弹性，尺寸能上下浮动 2~5mm，边缘判不准。用接触式多点位移测的是位置，不受颜色影响，低压推到可重复位置后读数更稳。

问：KTR位移传感器做检测头，输出什么信号？
答：用接触式直线位移传感器做检测头，多点位同时顶膜片，每个检测头配放大器，输出 hi、low、go 三态离散信号——到位、偏高、偏低一眼就能看出来，设备侧接线和程序改动都很小。

问：检测点数为什么至少要三个？
答：膜片是柔性件，一个点测不出整体状态。万一测的那点合格、别处已经偏了或塌陷，照样漏检。三点及以上才能同时判断位置到不到位、有没有倾斜或局部塌陷。实际项目常见的是三到六个点。

问：探头推力为什么一定要调小？
答：橡胶膜片本身软，推力一大就被顶变形，读到的不是它的真实位置。做法是低压触发，碰到就停、读数、缩回，力的大小低到能稳定触发即可，具体值以现场标定为准，装上后要用标准垫块连续测 20 次验证分散带。

问：这套检测方案能装进现有装配线吗？
答：多数情况可以。检测头体积小，能装进现有夹具并伸到狭窄位置，输出是标准的三态信号，PLC 侧按原来的 I/O 逻辑接进去就行，不需要改动整线节拍。空间特别紧的工位，选型时要把安装尺寸确认清楚。
