位移传感器典型运用：液压闭环与自动化定位

位移传感器典型运用里最经典的一处，就是液压伺服系统的油缸位置闭环——缸里那支表，决定了活塞走多少究竟是靠数据还是靠感觉。除此之外，自动化产线的定位、机器人限位、零件尺寸在线检测，本质都是同一件事：把一个机械位移变成靠得住的电信号，交给控制系统用。

位移传感器典型运用先看两类主体行业

工业上常见的有电阻式、拉绳式、磁致伸缩、LVDT、电涡流、光栅尺、磁栅尺这些。用得最多的是机械设备和汽车两大块，建筑、交通、冶金、矿山、环保、医疗、化工、科研也都在用。

不管哪个行业，干的活本质一样：测位移、定位置，再把信号送进控制系统。所以选型时先看这个岗位要的是什么——要精度、要寿命、还是要抗污染，比先看行业名头更快。

哪类传感器对应哪些场景

把常见的几类放一张表里对照，选的时候先看"典型场合"一列，基本就能对上号。量程一列给的是常见区间，具体型号以厂家样本为准。

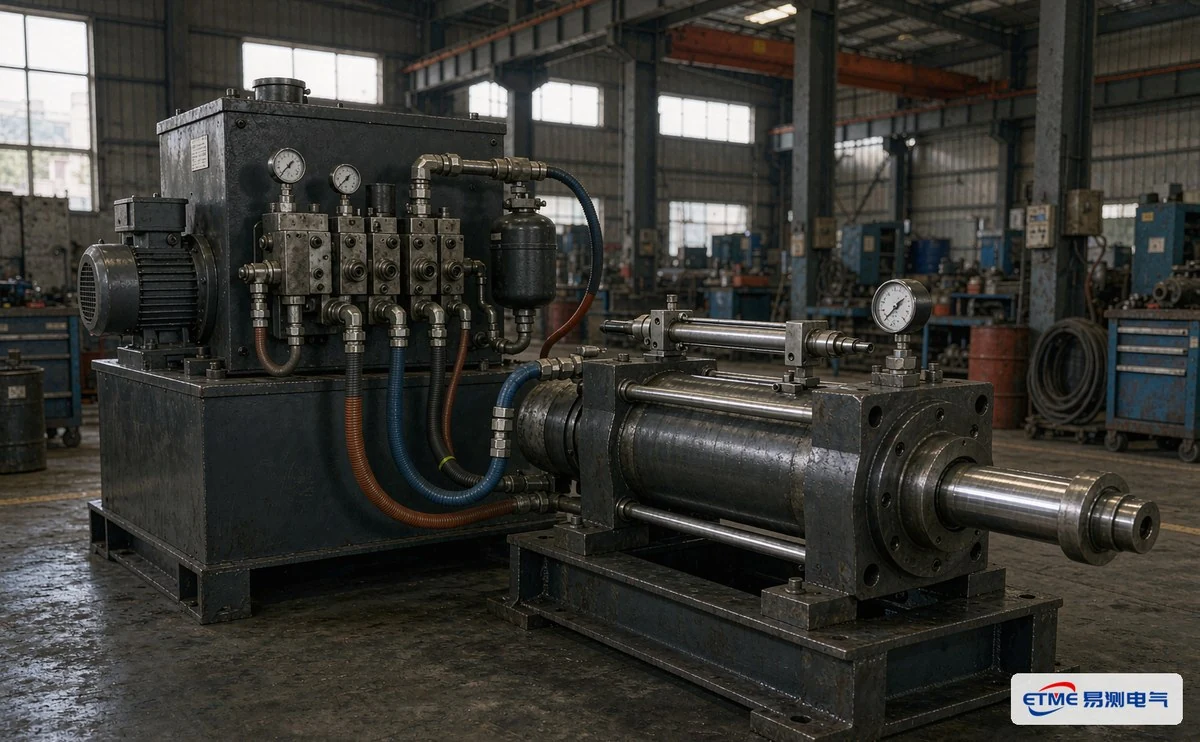

液压设备：经典的油缸位置闭环

最经典的应用就是液压伺服系统。油缸里内置或外置一支位移传感器，实时测活塞杆位置，把这个位置变成和位移成比例的电信号反馈给控制器，控制器运算后再去驱动阀和执行机构，形成闭环。

没有这一环，油缸走多少全凭感觉，位置精度根本谈不上。这种场合要的是绝对值输出、非接触长寿命，磁致伸缩位移传感器正好对口。

自动化产线与机器人：定位、限位、在线检测

机械制造里，除了定位，LVDT 和电涡流这类还能测振动、胀差、偏心，设备异常能提前预警。汽车行业用 LVDT 做零件尺寸测量，冲压焊装线用它做位置检测。

电子产线和工业机器人更离不开它：自动线、机械手、在线检测都要跑位置反馈，机器人自己还要靠它做位置反馈和安全限位。这些场合的共同点还是那句老话——把一个机械量变成可靠的电信号，动作越快、停机越贵的产线，越要在传感器这一环上留够余量。

为什么闭环场景优先非接触方案

液压伺服这类闭环有几个共同要求：要绝对值输出，上电就知道位置，不用回零；要非接触长寿命，油缸里常年往复，接触式电刷磨得太快；要抗污染，油液、温变、压力冲击都得扛住。磁致伸缩正好对这三条。

对比电阻尺，差别主要在长期一致性：电阻尺芯体有摩擦件，跑一段时间线性度就开始变，闭环参数要反复重调。非接触方案的一致性守得住，这才是"省维护"背后的实际价值。

现场两个踩坑案例

第一个：液压设备上外置的磁致伸缩传感器，跑了半年，读数偶尔在换向瞬间跳一下。先别急着换表，按顺序查：屏蔽线是不是单点接地、电缆有没有跟动力线走在一起、磁环有没有随活塞轻微窜动。多数情况是布线或磁环固定没做到位，处理完读数就稳了。

第二个：汽车焊装线上用 LVDT 测零件尺寸，一开始挺准，几个月后重复性越来越差。查下来不是传感器的问题，是夹具的定位销磨损了，零件还没压到位就开始测。换定位销、确认夹紧到位再测，重复性立刻回来。这类问题看现象像漂移，根子在夹具上。

常见问题

问：液压伺服系统里，位移传感器怎么形成闭环？
答：传感器装在缸体上，装在缸内或缸外都行，专门盯着活塞杆跑到哪儿；它把杆的位移换成一路成比例的电信号，回喂给控制器。控制器算过之后再指令阀和执行机构动作，一圈一圈就这么扣上了。

问：测振动、胀差和偏心，用哪类传感器？
答：机械制造里除了定位，LVDT 和电涡流这类还能测振动、胀差、偏心，设备异常可以提前预警。汽车行业则用 LVDT 做零件尺寸测量和冲压焊装的位置检测。

问：工业机器人做位置反馈，靠什么传感器？
答：靠位移传感器。机械手、自动线、在线检测这些环节都少不了它；机器人自己更要靠它反馈位置，还得拿它做安全限位。这些场合干的其实是同一件事——把机械量变成一个靠得住的电信号。

问：油缸位置闭环，为什么优先选磁致伸缩？
答：这种回路要的是上电就知道位置、不碰不磨能长期扛，磁致伸缩刚好对路。跟带电刷的电阻尺比，它里面没有摩擦件，在油缸里常年往复，一致性也守得住。

问：拉绳式能不能用在液压设备上？
答：能，但要分清场合。拉绳式属于外置方案，安装方便、量程大，适合行程长又不好做内置的场合。缺点是钢丝绳是易损件，动作频繁、油污重的环境要更勤地检查钢丝绳状态。
