拉线位移传感器编码器方向识别与倍频细分

拉线位移传感器编码器值不值钱，就看你会不会用那两路正交信号。单路脉冲只够数数，分不清正反转；把 A、B 两相相位差卡在 90°，用边沿先后定方向，再按需要上 4 倍频或 SinCos 插值，分辨率能成倍甚至成百倍地提上去。下面按认方向、接线调相、倍频细分、查丢脉冲的顺序，把现场真正会碰到的点讲一遍。

拉线位移传感器编码器靠什么认方向

单路信号只有一个方波，脉冲来了就计数，走了就没了，谁也看不出是正转还是反转。加一路辅助信号就有了参照：辅助信号跟主信号固定错开 1/4 个周期，也就是 90° 相位差。方向一变，两路谁先跳变的先后顺序就跟着反过来，看边沿谁先谁后，方向就出来了。

这种接法行内叫正交编码器，通常写成 A、B 两相。有些编码器再加一路 Z 相，每转一圈输出一个零位脉冲，用来回零或者清圈数。拉绳传感器上线轮转一圈对应一段固定绳长，Z 相配上线轮周长，绝对圈数就能对回来。

正交两相怎么接、怎么调

增量型编码器一般是五根线：A、B、Z 三相信号，加电源正、电源负。驱动方式常见正交输出和推挽输出两种，接 PLC 高速计数口之前，先确认模块是 NPN 还是 PNP 输入、要不要加上拉电阻。接错了不是没波形，就是波形反相，后面全盘皆错。

调相别靠眼睛数格子。手动把线轮慢慢转一圈，用示波器或者 PLC 的编程监视功能看两路波形：相位差要接近 90°，占空比要接近 50%。差得多，先查线缆长度、屏蔽和接头接触，再回头查编码器安装有没有偏心。

倍频与细分：4 倍频和 SinCos 各到哪一步

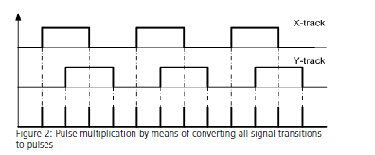

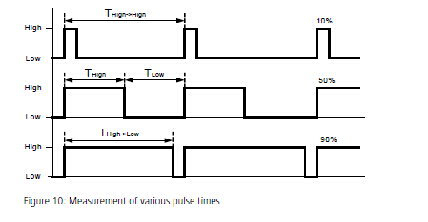

4 倍频的思路很直接：一个周期里有两个上升沿、两个下降沿，四个边沿都抓来计数，原来一圈一个脉冲就变成四个，分辨率跟着翻 4 倍。前提是两路占空比要准、相位差要是正 90°，否则脉冲间隔不匀，测速度就会偏。

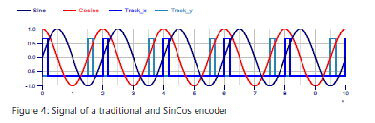

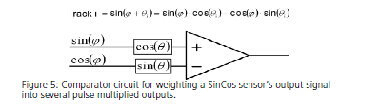

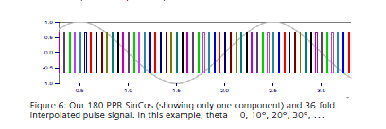

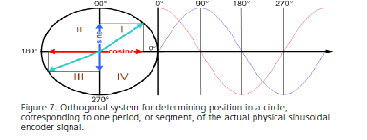

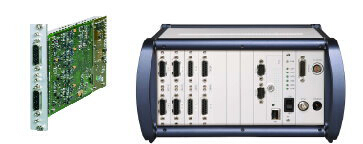

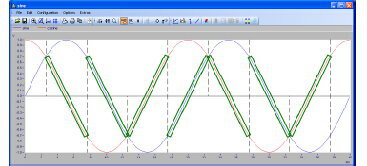

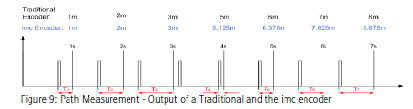

想再细，就上 SinCos 编码器：输出两路相差 90° 的正弦信号，靠插值把一个周期切成几十份到上百份，分辨率能翻几百倍，低速和静止时也有连续的中间值，闭环控制吃这一套。代价是要配插值电路，而且得定期标定——机械磨损和加工公差都会带来不对称误差，这个误差不是靠软件能抹掉的。

线数怎么挑：常见每圈 2500 线、3600 线、5000 线。常规场合 3600 线基本够用，5000 线以上价格明显上一个台阶，加工难度也更大。具体线数、分辨率与价格以厂家样本为准，别照搬别人项目上的配置。

方向识别与倍频方案对照

四种常见方案摆在一起看，选哪个主要取决于你要不要判方向、要不要在静止状态下读连续值。对照如下，具体型号能力以厂家样本为准。

丢脉冲、计数偏差的现场怎么查

这块最耗时间。下面三条都是我们现场真碰过的，按现象、原因、处理拆开说，照着走基本能定位。

现象：单向走没问题，一反方向就偶尔少几个脉冲。原因：信号线跟变频器输出线走了同一线槽，屏蔽层两端都接地形成地环流，干扰直接叠在脉冲上。处理：屏蔽层改成单端接地，动力线和信号线分槽走，间距尽量留足 200mm，实在分不开就加光耦隔离或差分接收。

现象：正反转走同一个位置，读数差零点几毫米，换向幅度越大差得越多。原因：联轴器对中差、编码器轴跟线轮不同心，正反转时相位偏移跟着变。处理：换成弹性联轴器，重新打表对同心，同心度允差按工艺卡或厂家样本执行，别凭手感判。

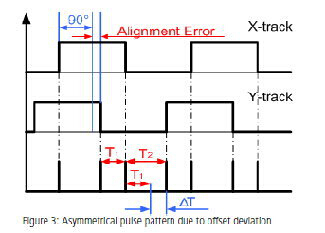

现象：把细分倍率往上调，速度显示反而毛刺变大。原因：两路信号占空比本来就不准，细分只是把误差放大。处理：先退回 4 倍频，把机械同心度和相位调正，再逐级往上提细分，每提一级看一次读数，别一步提到底。

常见问题

问：拉线位移传感器编码器只给一路信号，能不能看出正反转？
答：看不出。单路脉冲没有参照物，只能数出走了多少，数不出往哪走。要判方向就得加第二路，让它跟主信号固定错开 1/4 周期，也就是 90° 相位差，看两路边沿的先后顺序定方向，这就是正交编码器。

问：4 倍频到底是怎么把分辨率提上去的？
答：靠把方波的上升沿和下降沿统统抓来计数。原来一个周期只算一个脉冲，四个边沿都算就是四个，分辨率自然翻 4 倍。但这招有前提：两路占空比要准、相位差要卡在 90°，不然脉冲疏密不匀，测速度就会偏。

问：低速和静止也想要连续读数，怎么办？
答：上 SinCos 编码器。它出两路相差 90° 的正弦信号，靠插值把一个周期切几十到上百份，分辨率一下翻几百倍，低速、静止时也有连续的中间值，闭环控制用得上。代价是要配插值电路，还得定期标定。

问：倍频以后读数毛刺变大，先查什么？
答：先查机械。安装同心度和联轴器对中最关键，两路信号只要占空比不准或者相位偏一点，细分拉得越高毛刺越多。机械调正了再看信号线屏蔽和接地，最后才谈提细分。

问：屏蔽线一头接地还是两头接地？
答：单端接地。两头都接地，设备之间有电位差就会在屏蔽层里跑电流，干扰反而叠在信号上。单端接地再接好等电位，现场那点跳变多数就消失了。
