几种常见位移传感器：接触与非接触原理对照

几种常见位移传感器的差别，说到底就一件事：位置信号是“碰出来的”还是“隔空感应出来的”。碰出来的叫接触式，结构简单、便宜，但带磨损；隔空感应的叫非接触式，寿命长、省维护，对电路和安装的要求高一些。把接触与非接触这条线划清楚，再去分电阻、电容、电感、磁阻、差动变压器，选型就不容易乱。下面挨个讲它们怎么工作、什么场合该上哪一种。

几种常见位移传感器分两类：接触式与非接触式

自动化设备里要测的东西无非三类：位移量、位置、有没有经过。位移传感器就是干这个的。按测量方式切一刀，分成接触式和非接触式，思路立刻清爽。

接触式的探头要实实在在顶在被测物上才能读数，结构简单、电路好做，代价是磨损，以及“顶不动软东西”。非接触式靠磁场、电场、感应取信号，探头不碰工件，寿命和适应性都强得多。

判断用哪类，先问三个问题：被测件硬不硬、能不能受力；动作频不频繁；环境脏不脏、有没有油雾粉尘。三个问题里有两个偏向“娇气”或“频繁”，就别犹豫，走非接触。

接触式主力：电阻式（电子尺）

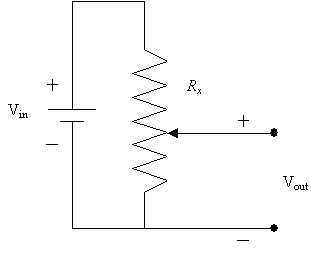

电阻式是常见也便宜的接触式方案。内部一条电阻膜，滑刷被连杆带着在上面蹭，取出来的电压跟位置成比例，也就是大家常说的电阻尺、电子尺。

优点是结构直白、输出简单、成本低，行程从几十毫米到一两米都能做。缺点是滑刷属于耗材：动作频繁时按周计磨损，粉尘油雾一进膜面磨得更快，磨到后期读数往往先在行程中段跳、先在中间偏。

所以它的适用面很清楚：环境干净、无腐蚀、行程适中、动作不频繁的场合，电阻式的性价比确实高。反过来，高频往复、脏环境，硬上电阻式就是给自己找维护活。

几种常见位移传感器的非接触家族

非接触这一头不止一种原理，各有各的脾气，得分开看：

• 差动变压器式（LVDT）：可动磁芯在线圈里移动，改变两个次级线圈的感应电压，两者之差对应磁芯位置。灵敏度高、精度高、体积小、耐用，受温湿度影响相对小，工业品管和试验机上常见。

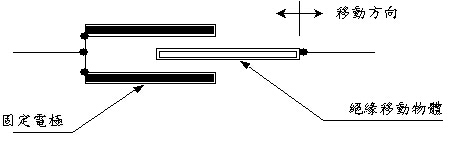

• 电容式：两块固定极板之间夹一个绝缘活动件，位置一变电容量就变。非接触，分辨率可以做得很细，但怕杂散电容——走线上的寄生电容要尽量小、还要稳住不动，边缘效应也得处理。

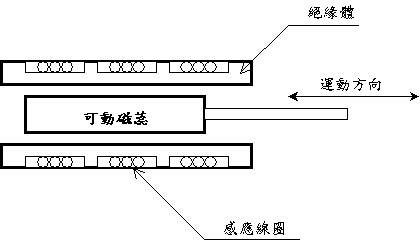

• 电感式：滑动磁芯改变线圈电感，接振荡电路变成频率变化，或接电桥变成电压变化。接触式、非接触式都有，常用于测金属目标。
• 磁阻式：靠磁敏元件感受磁场方向或强度的变化来判断位置，磁环随运动件走，探头不碰它。同族的还有磁致伸缩式，用磁环隔空取位置、直接输出绝对值，掉电不丢数。

一张表把几种常见位移传感器摆在一起比

原理讲完，落到选型还得看数字。下面这张表把量程、方式和适用场合横着摆开，对着看比背参数快。

怎么挑：三步把范围缩到一款

第一步，定接触方式。被测件是轻质、易碎、昂贵，或者干脆是液面没法顶——接触式直接排除。反过来，行程短、工况干净、预算紧，接触式往往更划算。

第二步，定精度和分辨率。测 μm 级微位移的，别拿长行程方案硬凑；量程一两米、要求抗污耐磨的，也别指望电容式上阵。精度指标要和量程一起看，小量程高精度和大量程一般精度，是两笔不同的账。

第三步，定环境与接口。环境里有粉尘油雾、有水汽、有振动，防护和密封先过关；信号进 PLC 是模拟量还是总线，接口必须提前对齐，这一条在改造项目里经常翻车。

两个现场经验

现象一：新换的电子尺装上去，行程中段读数忽高忽低，两端却正常。原因基本在滑刷和膜面——滑刷压力不均，或者膜面中段已经被粉尘磨出沟，正好落在设备跑得偏勤的那一段。处理：拆开看膜面有没有发亮或起槽，确认是磨损就换非接触方案；只是接触不良的话，清洁膜面并检查滑刷压力，能救回来。

现象二：电容式测微位移，读数每隔一会儿漂一小段，停了又自己回来。查机械查不出问题，查下来问题在走线：信号线跟动力线捆在一起走，杂散电容随负载变化在动。处理：信号线单独走、尽量短，线缆固定死不让它晃，屏蔽做好，漂移立刻收敛。

常见问题

问：测轻质、易碎件和液面，为什么不能用接触式？
答：接触式得实实在在顶在被测物上，年头一久金属会累、接触也会虚。碰上轻的、脆的、值钱的件，一顶就可能伤着人家；测液面更是没处下手。这种活只能交给非接触式，代价是电路和安装上的讲究要多一些。

问：LVDT 为什么受温湿度影响小？
答：LVDT 的可动磁芯只在线圈里移动，靠两个次级线圈感应电压之差反映位置，测杆不接触绕组、没有滑动磨损件，温湿度带来的漂移比接触式小得多。但它不是完全免疫，绕组和补偿做得差的照样漂，选型时别当成免维护。

问：电容式非接触，安装时怕什么？
答：怕的是杂散电容。两块固定极板当中夹着个绝缘活动件，它一挪，电容值就跟着变；麻烦在于走线上的杂散电容既要尽量小、还得稳住不动，另外边缘效应也得防住，这两处没弄好，读数就飘。

问：磁阻式和磁致伸缩式是一回事吗？
答：不是。磁阻式靠磁敏元件感受磁场变化来判位置，输出形式依结构而定；磁致伸缩式是另一套原理，用磁环隔空取位置、直接输出绝对值，掉电不丢数。两者都属于非接触一路，但能测的量程和接口差别不小，选型时要分开看。

问：成本敏感、行程不大、工况温和，该选哪种？
答：挑电阻式就对了。它的道理很简单，一个滑刷在电阻膜上来回蹭，取出来的电压高低对应位置，也就是平时说的电子尺。花费少，只要环境干净、没腐蚀、行程又不太长，比非接触款划算得多；非要上非接触，钱多花了，装配公差还不见得放得下。
