数字芯片拉绳位移传感器：误差查表修正与选型判断

数字芯片拉绳位移传感器，说白了就是在拉绳尺里加一颗数字处理芯片，把多圈电位器那点非线性误差测出来、存成修正表，输出的时候再查表换回去。多圈电位器一般线性误差约0.25%FS，芯片化之后线性度能明显往上走，输出还能做成数字量，抗干扰也跟着变好。这篇把误差从哪来、表怎么做、能到什么水平讲透。

数字芯片拉绳位移传感器，把什么数字化了

先看结构。拉绳尺的核心是线轮和多圈电位器同轴安装，钢丝绳拉出时线轮跟着转，每转一圈，绳放出的长度等于线轮周长，也就是线轮直径乘3.1416；同时电位器给出一个和转角对应的阻值。行程越长，线轮转的圈数越多。

问题就出在这支电位器上。多圈电位器受制造工艺限制，一般线性误差只有0.25%FS，特殊工艺能做到0.15%FS，但价格贵很多。整机的线性精度不可能超过电位器本身，所以用普通电位器，拉绳尺就卡在0.25%这一档上不去。

芯片要干的事，就是在电位器和输出之间插一道数字环节，把这段误差补回来。机械结构不用大改，改的是信号怎么处理。

误差从哪来：先分清哪几种能修

拉绳尺的误差不是一种，来源不同，能不能修也不一样。选型前先分清，才不会被一句「精度0.1%」带偏。

看明白这张表就懂了一件事：芯片能把「可重复的系统性偏差」修掉，修不了「不可重复的随机误差」。所以一台尺子的重复性要是不好，靠软件是救不回来的。

查表修正是怎么做的

思路不复杂：把误差测出来、记下来、用起来。对同一型号的电位器做大量重复测量，把每个采样点上的实际输出值和它对应的理论精确值，成对存进数据库，也就是修正表。

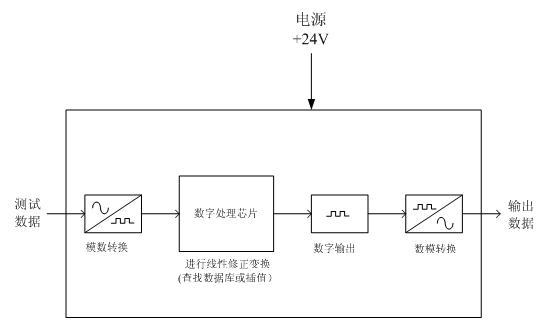

运行时，电位器的模拟信号先经A/D转换成数字量，芯片拿这个数字量去查表，找到对应的精确值再输出。比如表里记着「实际输出1.005V对应精确值1V」，那电位器给1.005V时，芯片就输出1V。落在两个采样点中间的值，用插值法算出来。

采样点能有多密，取决于数字信号的位数。位数越高，点越密、修正越细，但存储和查找的开销也跟着涨。

芯片化带来的两个直接收益：分辨率与抗干扰

第一个收益是分辨率。查表加插值把模拟量映射到一张均匀的数字刻度上，同一套机械结构，输出刻度又细又匀，读数能分得更细，重复性也更容易做稳。

第二个收益是抗干扰。模拟信号在传感器内部走的路径很短，转成数字量之后再往外交付：要么按线性化后的4-20mA或0-10V输出，要么直接给RS485这类差分数字信号。差分传输对共模干扰的抑制比单端模拟量强得多，车间里变频器多、走线长的场合，差别一眼就能看出来。

还有一点顺带的好处：信号数字化之后能做诊断。超量程报警、内部温度异常上报、断线给出明确的故障码，而不是让控制器去猜是线松了还是传感器坏了。这些在纯模拟输出上做不到。

两个现场坑：现象、原因和处理

第一个，模拟量输出型往控制室拉了30m线，读数一直在小数后第二位上抖。现象是抖动幅度不大但持续，加磁环也没压住。原因是干扰从长线上耦合进来，模拟量单端传输本来就没有共模抑制。处理是改用数字量输出（RS485），抖动直接消失，顺便省掉一路隔离变送器。

第二个，换了批次的电位器以后，某一段行程的读数总是偏0.3mm左右。现象是零点和满程标完都正常，中间一段就是不对。原因是修正表是按老批次电位器建的，换批次没重新标定。处理是重新做一轮多点标定，生成新表再烧进去，偏差回到允许范围内。

什么场合值得上，什么场合没必要

数字芯片型不是越贵越好，得看现场要求值不值这个钱。下面这张对照表照着套就行。

常见问题

问：查表修正能替代高精度电位器吗？
答：能覆盖一部分需求，但不是全部。修正能提高线性度，而电位器的重复性和温漂是另一回事，要求很极端的场合还是得用更好的元件。

问：换成另一个型号的电位器，修正表要重做吗？
答：要。修正表是按同一型号的重复测量结果建的，换型号、换批次都得重新标定，直接沿用旧表会引入新的系统偏差。

问：数字输出和模拟输出，现场怎么选？
答：看PLC接口和距离。控制器只有模拟量通道、距离又近，就用4-20mA；走线长或节点多，优先RS485这类数字量，抗干扰和诊断能力都更好。

问：标定一次能用多久，要定期重做吗？
答：装好后的首次标定最要紧。之后按使用频次和精度要求定期复核，一般机械磨损明显、换过电位器或钢丝绳之后，都要重新标一次。
