磁致伸缩位移传感器原理详解-威德曼效应与测时定位

磁致伸缩位移传感器原理详解一句话先说明白：电子仓发一个电流脉冲，沿测杆里的波导丝跑到磁环位置，被磁环的磁场扭出一个应变脉冲，回波跑回来用了多久，乘上声速就是磁环的位置。整个过程靠时间差定位，属于非接触的绝对测量，所以断电不丢位置、油污粉尘里也照常工作。下面把这条链路拆开讲，再把参数怎么看、现场要盯哪几点说清楚。

磁致伸缩位移传感器原理详解：波导丝上跑两趟信号

先说物理底子。铁磁材料在外磁场作用时，晶格间距会跟着变化，长度和体积随之改变，这个现象叫磁致伸缩；具体到材料被扭一下这一支，就是威德曼效应。传感器把这件事压在一根细波导丝上做。

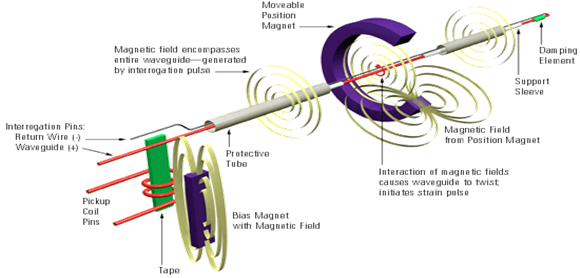

一次测量从发脉冲到算出位置，走的是这五步：

1. 发脉冲：电子仓给波导丝通一个电流脉冲，脉冲沿丝前进，速度大约 3000m/s。
2. 遇磁场：磁环或浮球里装的是永磁铁，它的磁场和脉冲产生的磁场在丝上某一点相交。
3. 扭出应变：相交处波导丝被局部扭转，形成一个机械应变脉冲，沿丝向两端传播。
4. 收回波：朝电子仓那一段被检测线圈接住，转成电信号。
5. 算时间：发出到收到的时差，乘声速再除以二，就是磁环到电子仓的距离。

看明白这条链路，很多现场疑问就自己解了。为什么它是绝对的？因为每个位置都对应一个固定的时差，断电再上电，磁环在哪，时差就还是多少，不存在需要重新回零的问题。为什么它不磨损？磁环套在测杆外面，中间隔着空气，没有任何滑动接触件。

关键参数怎么读：线性度、重复性和温度系数

原理决定了它能做到什么，参数决定了它适不适合你这台设备。下面这几个数，选型和验收时都要对一遍。

这里多说一句重复性。伺服油缸做位置闭环时，系统真正在乎的是"每次停到同一个指令位置、实际停在哪"，这是重复性干的活。线性度不好，整条油缸的行程标定会偏一点，但可以通过程序补偿；重复性不好，补偿不了，闭环永远在抖。

为什么它不用标定、不容易漂

电阻尺靠电刷在碳膜上取分压，电阻值会随温度、磨损、吸湿慢慢变，所以用一段时间得重新标；磁致伸缩输出的是算出来的绝对时间，不是比例出来的电压，只要波导丝的声速稳定，零点和满量程就稳定。这也是它免标定、免维护说法的来源。

那声速会不会变？会，随温度变。所以厂家会在电子仓里做温度补偿，把温度系数压到 ≤0.001%/℃ 这一档。作为使用者，能做的就是别让测杆这一截的温度和你标定时差太多，比如远离热源、别贴着加热管走线。

典型用法集中在需要位置闭环的设备上：伺服油缸、盾构机推进缸、液压机、注塑机、轧机。这些场合共同点是要连续位置反馈，而不是几个开关点。

现场装配最容易踩的几个点

原理讲得再顺，装配错了照样用不好。下面这几条是现场反复出现的：

• 磁环和波导丝不平行：磁环套歪、偏心，磁场相交的位置就飘，读数会有小幅度跳动。
• 把死区算进了行程：测杆两端各有一段测不到的区域，报行程时要从机械行程里扣掉。
• 多磁环挤在一个工作区：一台测多点时，几个磁环之间要错开工作区，否则回波会互相打架。
• 铁磁缸体没做隔磁：磁环底下要垫非磁隔磁垫圈，固定螺丝也得用非磁材料，不然磁场被铁壳短路。

还有一类更"冤"的故障：检修动火之后传感器直接没输出。拆开是电子仓里进了大电流——焊机地线离焊点太远，电流从传感器这条路径绕了一圈。这类问题防护办法很简单：动火前把信号端子拆掉或可靠短接，焊接时把焊机地线夹在焊点 1.5 米以内。

常见问题

问：磁致伸缩测位置，为什么声速要按大约 3000m/s 来算？
答：电子仓发的激励脉冲沿波导丝以约 3000m/s 前进，碰上磁环磁场就扭出应变脉冲，量出往返时间乘这个声速就是位置。波速是整套算法的基准，所以波导丝的材质和热处理要稳定，这也是不同批次一致性要控的原因。

问：伺服油缸做位置闭环，线性度和重复性看哪个？
答：两个都看，但侧重点不同。这类产品的线性度可做到 ≤0.02%FS、重复性 ≤0.002%FS。线性度决定全量程读数准不准，重复性决定定位稳不稳；闭环里重复性更要紧，因为它没法靠程序补偿。

问：盾构机推进缸上用它，量程和耐压怎么报参数？
答：硬杆量程常见 75~15000mm，软杆还能更长；耐压连续 35MPa，特殊型更高。油缸内测杆端部有死区，报行程时要把死区扣掉，别按缸体机械行程顶格报，否则两头都是测不到的区域。

问：轧机、液压机这种环境，防护和防爆型式怎么定？
答：防护常规 IP67，现场冲洗水多就选 IP68；有防爆要求时按现场区域选 Ex d 或 Ex ia 的标志型式，供电按 12~24VDC 走。具体选哪一个型式，要看区域划分和配套安全栅，以厂家样本为准。
