16 系列磁致伸缩位移传感器（Germanjet）
产品概述
16 系列磁致伸缩位移传感器专为 U 型吊环液压缸或空间受限的液压缸而设计。其绝对位置值被编码成模拟输出或 SSI 二进制码/格雷码，并通过串行 RS422 标准传送至控制器。产品采用非接触式磁致伸缩测量技术，能够提供高精确、高可靠性、稳定性高、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损带来的误差，无须重新标定，无须定期维护。电子部份为 IP67 等级，使电子模块受到最佳的抗振、防尘和防潮保护。
安装说明

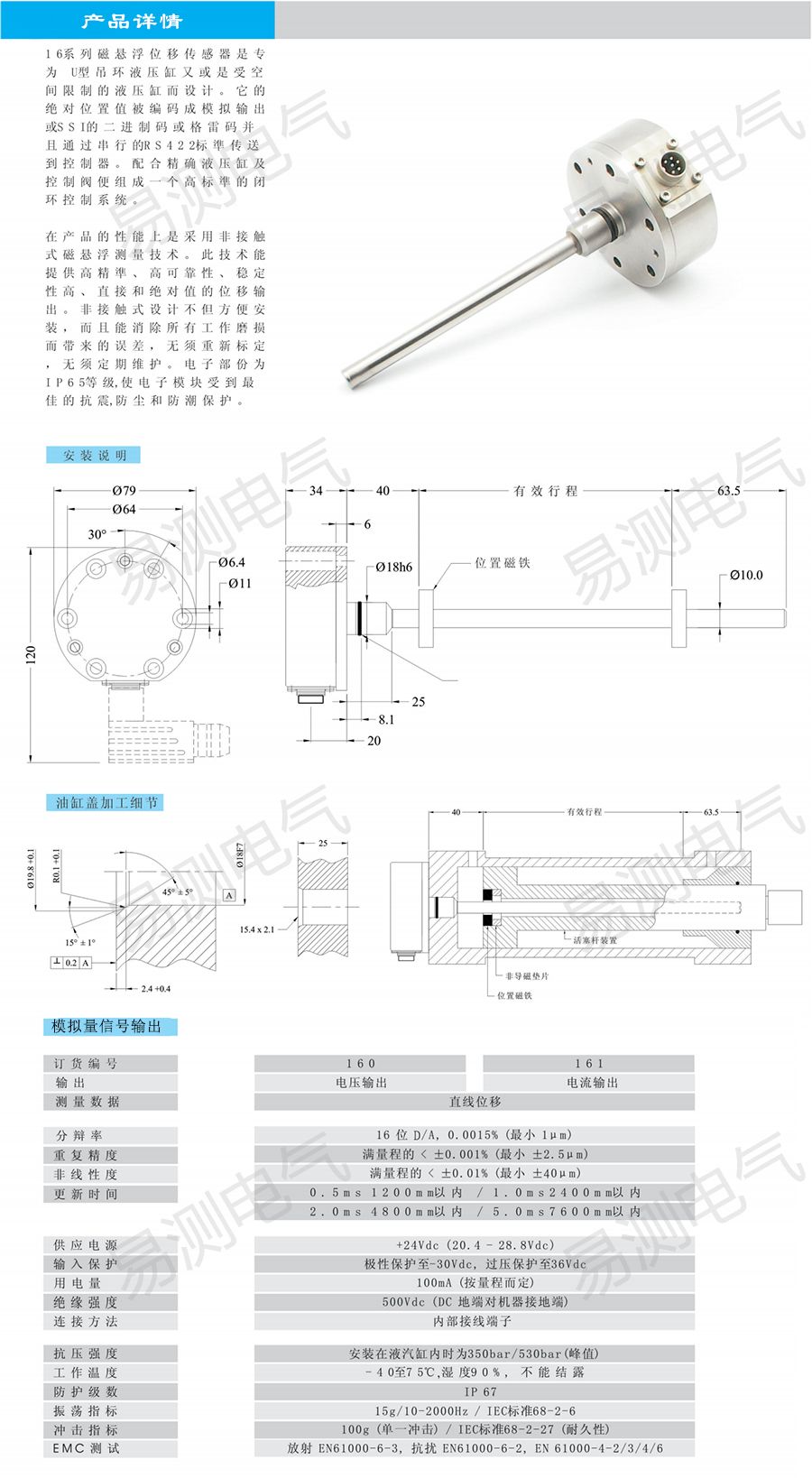

产品尺寸图及安装示意图显示，16 系列传感器通过法兰盘固定在液压缸端部，磁环/磁块随活塞移动。安装时需保证测杆与活塞运动方向同轴，法兰紧固力矩适中，并确保油缸端盖密封可靠，防止液压油进入传感器电子仓。
模拟量信号输出参数
| 参数名称 | 参数值 |
|---|---|
| 测量数据：直线位移 | |
| 分辨率：16 | 位 D/A，0.0015%（最小 1μm） |
| 重复精度：满量程的 | < |
| ±0.001%（最小 | ±2.5μm） |
| 非线性度：满量程的 | < |
| ±0.01%（最小 | ±40μm） |
| 更新时间：0.5ms（1200mm | 以内）、1.0ms（2400mm 以内）、2.0ms（4800mm 以内）、5.0ms（7600mm 以内） |
电气特性
| 参数名称 | 参数值 |
|---|---|
| 供应电源：+24Vdc（20.4～28.8Vdc） | |
| 输入保护：极性保护至 | -30Vdc，过压保护至 36Vdc |
| 用电量：100mA（按量程而定） | |
| 绝缘强度：500Vdc（DC | 地端对机器接地端） |
| 连接方法：内部接线端子 | |
| 抗压强度：安装在液压缸内时为 | 350bar / 530bar（峰值） |
| 工作温度：-40℃～+75℃，湿度 | 90%，不能结露 |
| 防护等级：IP67 | |
| 振动指标：15g | / 10-2000Hz / IEC 68-2-6 |
| 冲击指标：100g（单一冲击）/ | IEC 68-2-27（耐久性） |
| EMC | 测试：放射 EN61000-6-3，抗扰 EN61000-6-2，EN61000-4-2/3/4/6 |

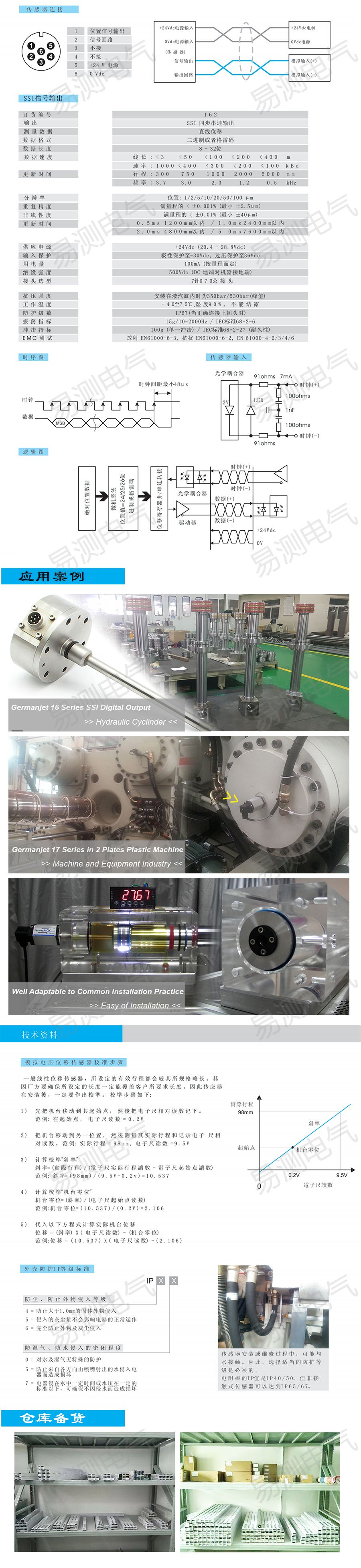

SSI 信号输出
16 系列可选 SSI（同步串行接口）数字输出，采用二进制码或格雷码，通过 RS422 标准串行传送。SSI 输出具有抗干扰能力强、传输距离远、可直接接入 PLC/控制器等优点，适用于对信号精度与可靠性要求较高的闭环控制系统。
产品应用
16 系列磁致伸缩位移传感器广泛应用于 U 型吊环液压缸、液压油缸位置反馈、注塑机、工程机械、油井钻探、塑料机械、液压气动控制等场合。仓库备货充足，可根据不同量程与信号输出需求进行选型。
注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。
常见问题
16系列采用U型吊环（鱼眼轴承）两端连接设计，允许一定角度偏转和径向偏差，特别适用于摆动、非直线运动的位移测量场合，如工程机械臂架、液压油缸摆动机构、建筑机械等。U型吊环采用高强度合金钢，承载能力强，安装方便，两端铰接设计避免侧向力损坏传感器。
16系列标配SSI（同步串行接口）数字输出，具有以下优势：1.高精度：SSI为数字信号，无模拟信号传输误差，分辨率可达1μm
- 抗干扰：数字信号传输抗电磁干扰能力强，适合工业恶劣环境
- 长距离：SSI信号传输距离可达200米
- 高速：时钟频率最高1MHz，响应速度快
- 多通道：支持多传感器同步采集，适合多轴同步测量。
- 05%FS，重复精度±
- 005%FS，分辨率优于1μm（SSI输出）。采用德国进口波导丝，温漂≤20ppm/℃。U型吊环允许角度偏差±
- 5°，径向偏差±3mm。工作温度-40℃至+85℃，防护等级IP65。
SSI输出接线方式（6线制）：
- 电源+（棕色）：DC 24V+电源-（蓝色）：DC 24V-时钟+（黄色）：SSI时钟+时钟-（黄色/黑）：SSI时钟-数据+（绿色）：SSI数据+数据-（绿色/黑）：SSI数据-。PLC端需配置SSI接口模块（如西门子SM
- ET200S SSI模块等），在PLC程序中配置SSI参数（波特率、数据位、单圈/多圈等），即可读取传感器数据。
主要区别：
- 连接方式：16系列两端U型吊环铰接，普通拉杆式一端固定一端拉杆角度偏差：16系列允许±
- 5°角度偏转，普通拉杆式仅允许±1mm径向偏差应用场合：16系列适合摆动、非直线运动，普通拉杆式适合直线运动输出信号：16系列标配SSI数字输出，普通拉杆式多为模拟量输出价格：16系列由于U型吊环和SSI输出，价格略高。
