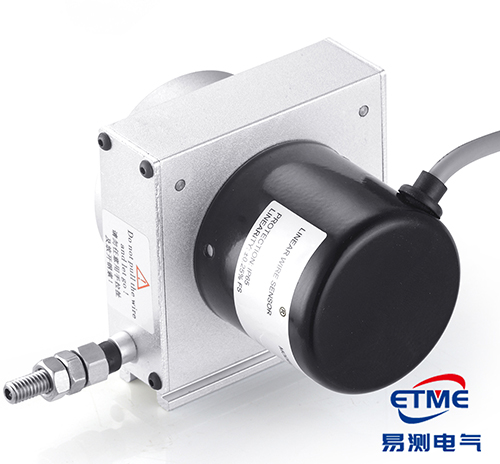

拉线位移传感器选型技巧：五个要点与量程余量怎么留

拉线位移传感器选型，说到底是把量程、灵敏度、响应频率这几项跟现场工况逐条对上。做法很实在：到现场量准被测体实际走多远的行程，往上留 10%~20% 余量；输出信号先定接口再定型号；安装空间和钢丝绳出线方向在选型阶段就定下来。这四件事做完，基本不会出现买回来装不上、接不上的情况。

本站产品里，拉线位移传感器和拉绳位移传感器是同一类产品的两种叫法，选型方法完全一致，下面统一用"拉线"来讲。

拉线位移传感器选型的五个要点

把选型拆开看，其实就是五个问题，一个都别漏：

1. 按测量距离定行程。先到现场实测被测体的实际运动范围，再往上留 10%~20% 余量。量程定大了精度浪费，定小了打不到位、两端容易顶死。
2. 灵敏度不是越高越好。拉线编码器的线性决定灵敏度，但灵敏度要和后面的信号处理匹配。只要 AB 相、对结果要求不高的场合，选灵敏度小一点的反而稳。
3. 响应频率要跟得上运动速度。分辨率决定了能测的运动频率范围，必须落在被测物理量的范围之内。高速往复的场合一定要核对这一项。
4. 线性范围越宽，精度越有保障。线性范围指输出与输入成正比的范围，理论上在此范围内灵敏度恒定。但任何拉线式产品都做不到绝对线性，选型时先看它能不能满足你的测量要求。
5. 问清机械寿命和环境耐受。拉线式靠机械结构，寿命一般在数百万次量级，碰上高磁场、高污染、高低温都会往下砍。

五个要点里，第一项最容易被跳过——很多人拿设备图纸估一个行程就下单了，结果装上去才发现两个端头的位置算漏了。下面把最容易出错的几项单独说清楚。

量程与余量：按实测行程留，别按图纸估

量程是选型的第一道关。正确顺序是：先到现场，让设备走完全程，实测被测体从一端到另一端的真实距离；再在这个数字上加 10%~20% 余量；最后按就近的量程档位选。

余量为什么要留？一是给安装误差留空间，二是给两端留一点缓冲。量程卡得太死，设备一旦有超程动作，钢丝绳就拉到极限，容易顶死甚至断绳；量程留太宽，分辨率被摊薄，同样的分辨率指标能测的绝对精度就变差了。所以余量按行程大小取，行程短的场合余量比例可以取大一些。

还有一点常被忽略：两点之间的实际距离不等于传感器要测的行程。被测体如果是绕轴转动的机构，几何关系换算出来的行程和直线距离不是一回事，这种场合要把机构运动关系画出来再算。

灵敏度与响应频率：两项都要和运动速度对上

灵敏度这一项，很多人以为是越高越好，其实要看后面的信号处理能力。灵敏度高了，对环境变化、振动、电磁干扰也更敏感，如果采集端没有相应的滤波和处理能力，反而读出一堆毛刺。只取 AB 相、对结果要求不高的场合，灵敏度选小一点更稳。另外灵敏度是有方向性的，订货时得说清方向，别选反了。

响应频率说的是传感器能跟上的运动速度上限。分辨率决定了能测的运动频率范围，这个范围必须覆盖被测物理量的实际范围。实际测量中响应信号会有一点延迟，经过倍频处理之后一般可以忽略，但高速往复的场合绝对不能想当然——速度上去了，采样跟不上，读出来的位置就是滞后的。

输出信号与接口：先定接口，再定型号

输出信号的选法只有一个原则：以控制系统的接口为准，别以传感器为准。PLC 有什么输入通道，就选什么输出。常见几种输出方式的适用场合大致如下：

表里的具体信号范围和接口形式，以厂家样本为准。要提醒一句：接口类型一旦定了，量程、精度、外形这些参数的选择范围也跟着变，所以先定接口能省掉很多来回。

机械寿命与环境耐受：钢丝绳和防护要一起问

拉线式产品靠机械结构工作，钢丝绳、弹簧、卷筒都在动，寿命天然有个上限，一般在数百万次这个量级。这个数字不是保证值，是在标准环境下测出来的参考值，实际能用到多少，看工况怎么对待它。

高磁场、重污染、高低温都会往下砍寿命。粉尘大的场合，粉尘会进到绳和出线口之间，相当于研磨剂，绳磨损快得多；有腐蚀的场合，钢丝绳的材质和镀层决定了它能撑多久；温度过低时弹簧回弹力下降，收线可能不到位。所以粉尘和腐蚀重的工况，钢丝绳材质、外壳防护等级这两项要一起问清楚，别只盯寿命那一个数字。

还有个细节：安装时别给钢丝绳涂油润滑。油会粘粉尘，粉尘在绳和壳口之间反而磨得更快。除非厂家有明确的养护说明，否则保持清洁干燥就好。

最容易被忽略的两件事：安装空间与出线方向

选型阶段就要把安装确定下来，否则量程精度都对上，现场照样返工。

第一件是安装空间。传感器本体要占地方，钢丝绳从出线口拉出去到被测体之间，得有一整条通畅的路径。空间紧张的设备，本体放不下、或者绳子走到一半撞上别的部件，这类问题都在选型阶段就能看出来。选型时把安装尺寸、出线口位置和运动轨迹画在一张图上比对一遍，比事后改支架省事得多。

第二件是出线方向。钢丝绳拉出的方向要和被测体运动方向尽量一致，不能斜着拉。斜拉会让绳在出线口边缘持续摩擦，是偏磨和断绳的根源。出线方向在订货时最好就定下来，部分型号支持现场调整，但要按说明操作。

常见问题

问：拉线位移传感器的量程，按实际行程留多少余量合适？
答：先到现场实测被测体的真实运动范围，再往上留 10%~20% 余量。量程定大了精度摊薄，定小了又拉不到位、两端容易顶死。余量按行程大小取，行程短、动作频繁的场合留得更宽一些更稳妥。

问：只要 AB 相输出，灵敏度是不是选低一点更稳？
答：这种场合选灵敏度小一点的反而稳。灵敏度越高对环境变化越敏感，还要和后面的信号处理匹配；另外灵敏度有方向性，订货时得说清方向，别选反了。

问：响应频率跟不上运动速度，会出什么问题？
答：测出来的位置是滞后的。实际响应信号会有一点延迟，经倍频处理一般可以忽略，但高速往复的场合一定要核对；分辨率决定了能测的运动频率范围，落在被测范围外就会跟不上，表现形式常常像零点漂移。

问：粉尘大、有腐蚀的现场，寿命怎么估？
答：靠机械结构的产品，寿命大多落在数百万次这个量级，碰上高磁场、重污染、高低温都会往下砍。粉尘和腐蚀重的工况，钢丝绳材质和外壳防护要一起问清，别只盯寿命一个数字。

问：拉线位移传感器能不能自己改出线方向？
答：出线方向在订货时最好就定下来。部分型号支持现场调整，但要按说明书操作，强行改变出线方向容易破坏内部预紧。结构上如果实在避不开斜拉，宁可改支架，也别让绳长期斜着磨出线口。
