磁致伸缩位移传感器冗余方案怎么做：一壳双测量、双路供电与交叉校验

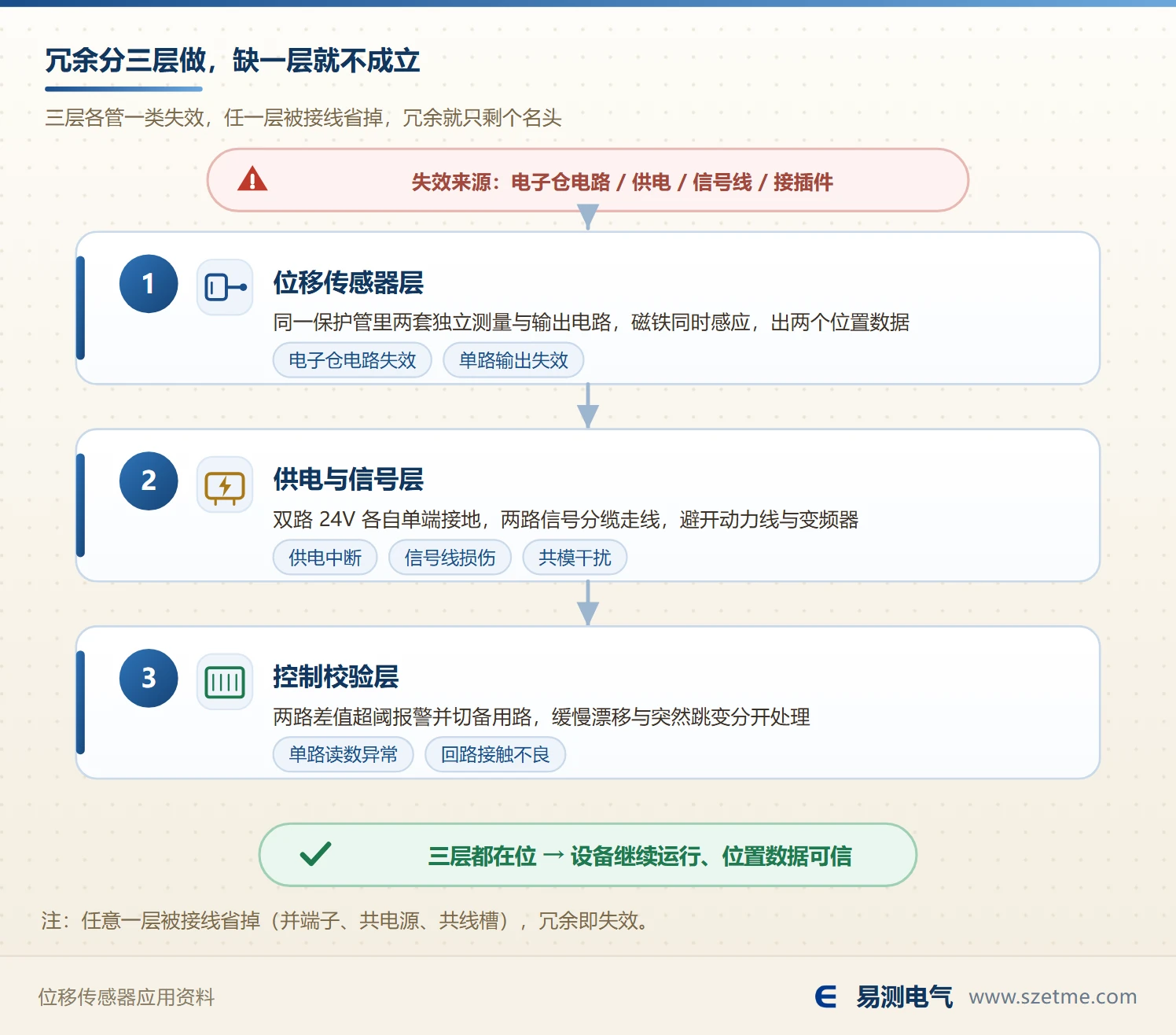

磁致伸缩位移传感器做冗余，落点在三层：位移传感器层用一套外壳装两套独立测量、出两个位置；供电与信号层把两路 24V 和两路输出真的分开走；控制层拿两路做交叉校验。三层缺一层，冗余就只剩个名头。

电厂、船舶推进系统、列车倾斜技术这类设备，位移传感器一断信号就是停机，有的还牵涉安全。冗余在这里换的不是精度，是故障来了设备还能继续跑。

这篇按位移传感器、供电与信号、交叉校验、通讯、架构选择五段拆开讲，参数取自德敏哲 16R/T 冗余型磁致伸缩位移传感器与 19 系列总线型的资料页，现场判据可以直接拿去核。

冗余要防的是什么：位移传感器一次测量失效的四种来源

信号失效之前，通常先有一个具体的坏点。把坏点列清楚，冗余才知道该往哪儿做。

四条里只有第一条是位移传感器自身的失效，其余三条都在外围。所以冗余是一件事分三层做，不是买一台贵一点的位移传感器就完事。电子仓的失效靠双测量系统兜，供电和信号的失效靠两路真的分开走兜，接插件那一条只能靠安装与选型的细节兜住。

位移传感器层：一套外壳里放两套独立测量

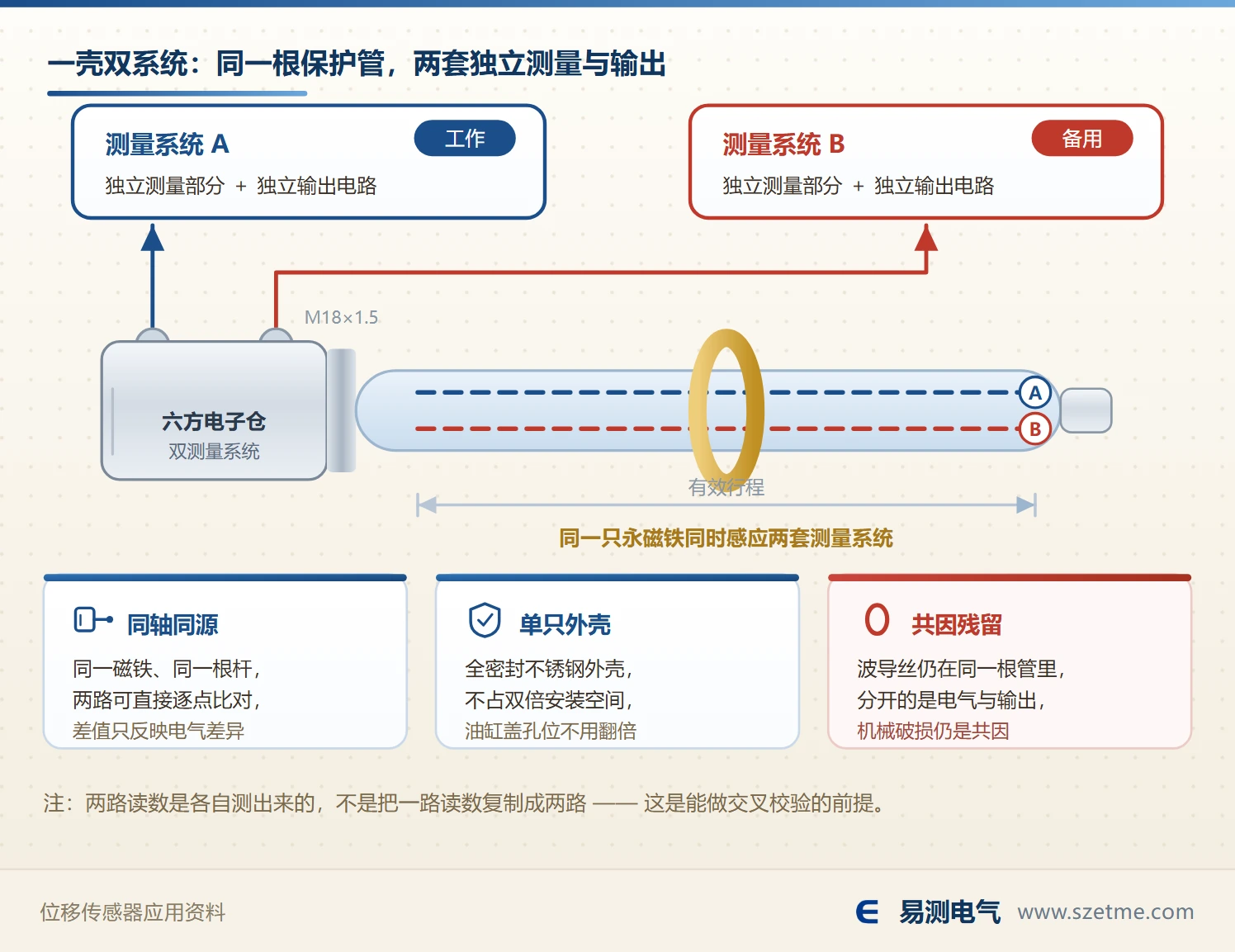

德敏哲 16R 系列与 16R/T 系列冗余型磁致伸缩位移传感器的做法，是在同一根保护管里放两套完全独立的测量部分和输出电路，一套工作、一套备用。永磁铁同时感应两套测量系统，输出两个独立的位置数据。这两个数是各自测出来的，不是把一路读数复制成两路。

这套磁致伸缩位移传感器的结构决定三件事。两路读数天生同源同轴，同一个磁铁、同一根杆，两个数可以直接比，差值只反映电气与信号链的差异，不会因为装在不同位置而混进机械偏差。外壳是单只，全密封不锈钢外壳，不占两倍安装空间，油缸盖上的孔位不用翻倍。共因失效被削掉大半，但没削干净：波导丝仍在同一根管里，外力造成的机械破损仍是共因，分开的是电气部分、输出电路和接插件通道。

资料页给出的精度口径：分辨率 16 位 D/A、0.0015%（最小 1μm）；重复精度小于满量程 ±0.001%，最小 ±2.5μm；非线性度小于满量程 ±0.01%，最小 ±40μm。这三个数是判断两路差值底噪的依据，后面校验阈值就用它。

供电与信号层：双路要真的分开走

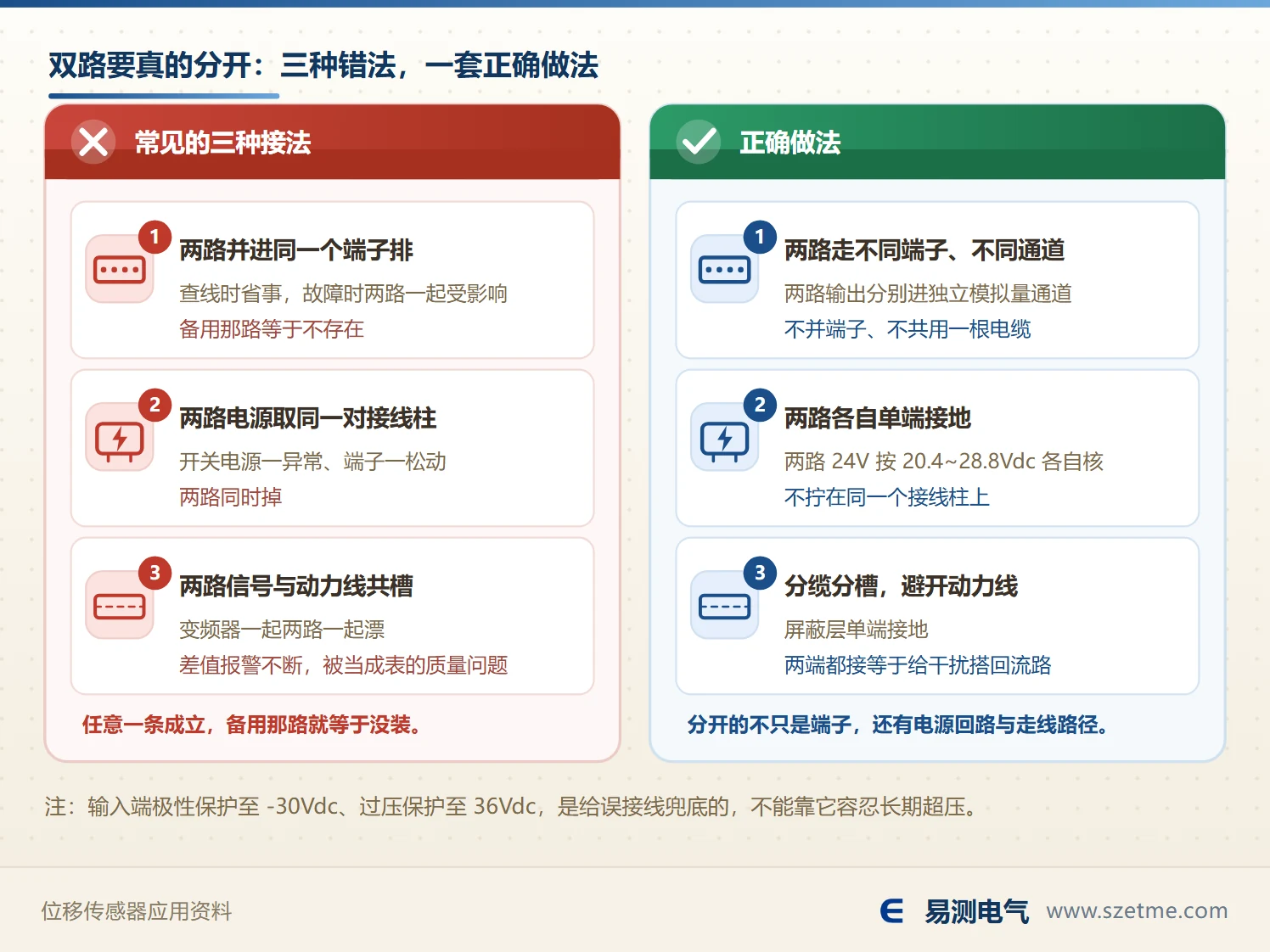

冗余做下来最容易出的问题不是位移传感器坏，是接线把两路又并回了一路。两路输出接在同一个端子排上，两路电源取自同一个开关电源的同一对接线柱，共用一根电缆、同一个线槽穿过变频器旁边——任意一条成立，冗余就名存实亡。

分开走线不是口号，落到图纸上是三条纪律。

• 两路 24V 各自单端接地，不要拧在同一个端子上；供电范围 +24Vdc（20.4~28.8Vdc），两路都按这个区间核。
• 两路信号不进同一个模拟量模块的相邻通道，走不同的电缆、不同的线槽，避开动力线。
• 屏蔽层单端接地，两端都接等于给干扰搭了条回流路。

位移传感器输入端的保护参数同样要核：极性保护到 -30Vdc、过压保护到 36Vdc。保护是给误接线兜底的，不能靠它来容忍长期超压。

交叉校验：两路位移传感器差值阈值怎么定、超差怎么办

两路数据到手，控制器要做的事情只有一件：比差值。差值在允许范围内按主路用，超了就报警并切到备用路。

阈值不能凭感觉定。资料页的非线性度是满量程 ±0.01%、最小 ±40μm，两路各自都带这个量级的偏差，两路之间的正常差值上限就在这个基础乘二再留余量。以 1000mm 量程为例，满量程的 0.01% 是 100μm，两路正常差值量级在两百微米以内，阈值放到满量程的 0.05%（约 500μm）留出温度与工况波动。量程越小，最小绝对值那一档（±40μm）反而更吃重，短行程机型别只按百分比算。

两种超差形态要分开处理。缓慢漂移，多是温度、介质或元件老化，允许带报警继续运行并安排停机窗口。突然跳变到固定值或直接归零，多半是断线或接插件接触不良，按故障处理、切备用路。用同一套逻辑对付两种形态，要么误报不断，要么真故障时没反应。

通讯层：总线型磁致伸缩位移传感器怎么留后路

磁致伸缩位移传感器走工业以太网或现场总线的场合，冗余的位置从「两路模拟量」挪到了「网络与节点」。

德敏哲 19 系列总线型磁致伸缩位移传感器带工业以太网接口，订货编号 197 是 EtherCAT、199 是 Profinet。EtherCAT 走 100 Base-TX、100Mbit/s，接头是 2 个 4 针 M12 连接器，重复精度小于满量程 ±0.001%（最小 ±2.5μm），供电同样是 +24Vdc（20.4~28.8Vdc），防护等级 IP67（正确连接插头时）。

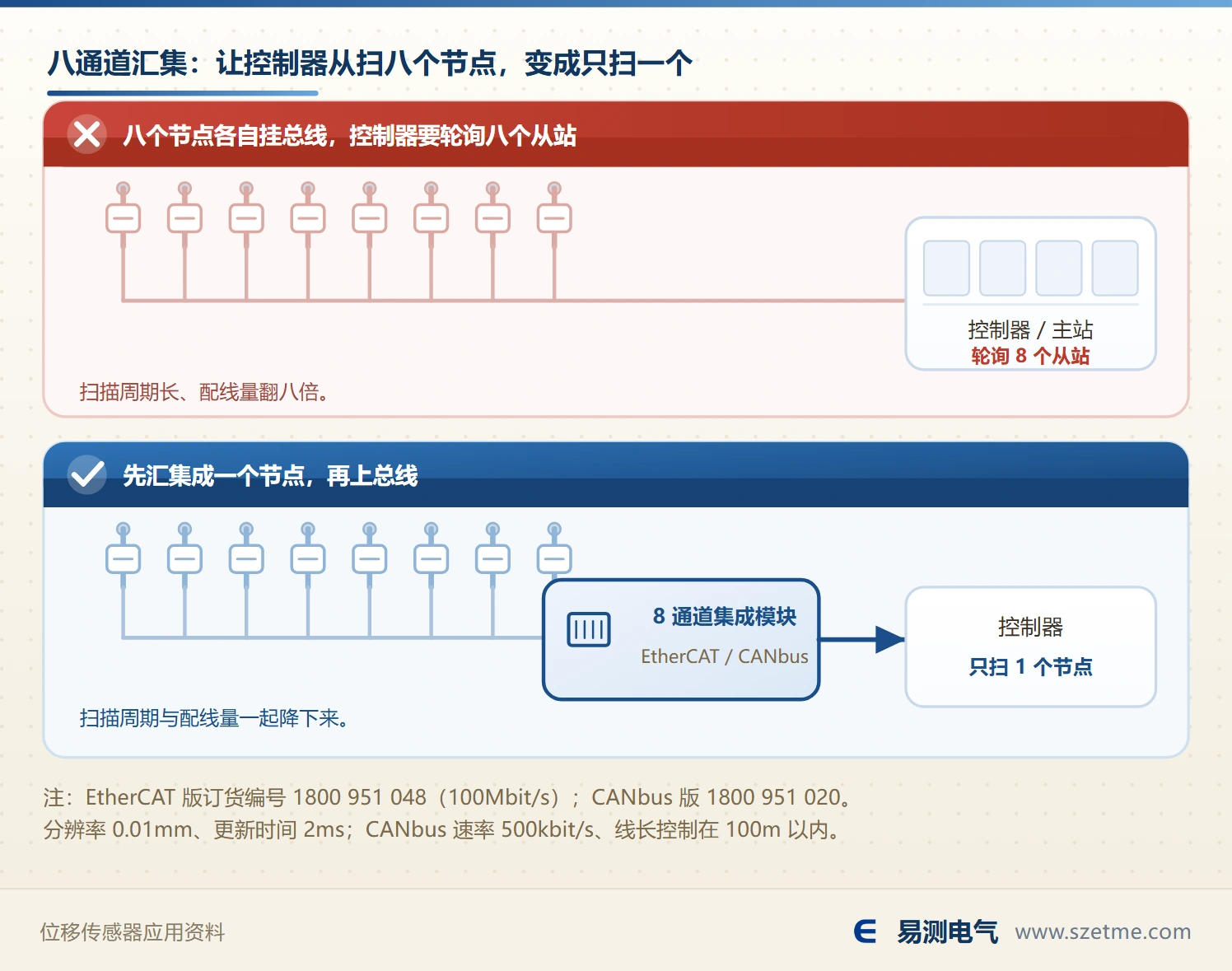

多轴设备还有一种做法是把位移传感器读数先收拢再上总线。德敏哲八通道数码集成模块把 8 组数码尺读数并成一个总线节点：EtherCAT 版本订货编号 1800 951 048，CANbus 版本 1800 951 020，分辨率 0.01mm，更新时间 2ms，CANbus 版本速率 500kbit/s、线长控制在 100m 以内。控制器原本要扫八个节点，现在扫一个就够，扫描周期和配线量一起降下来。

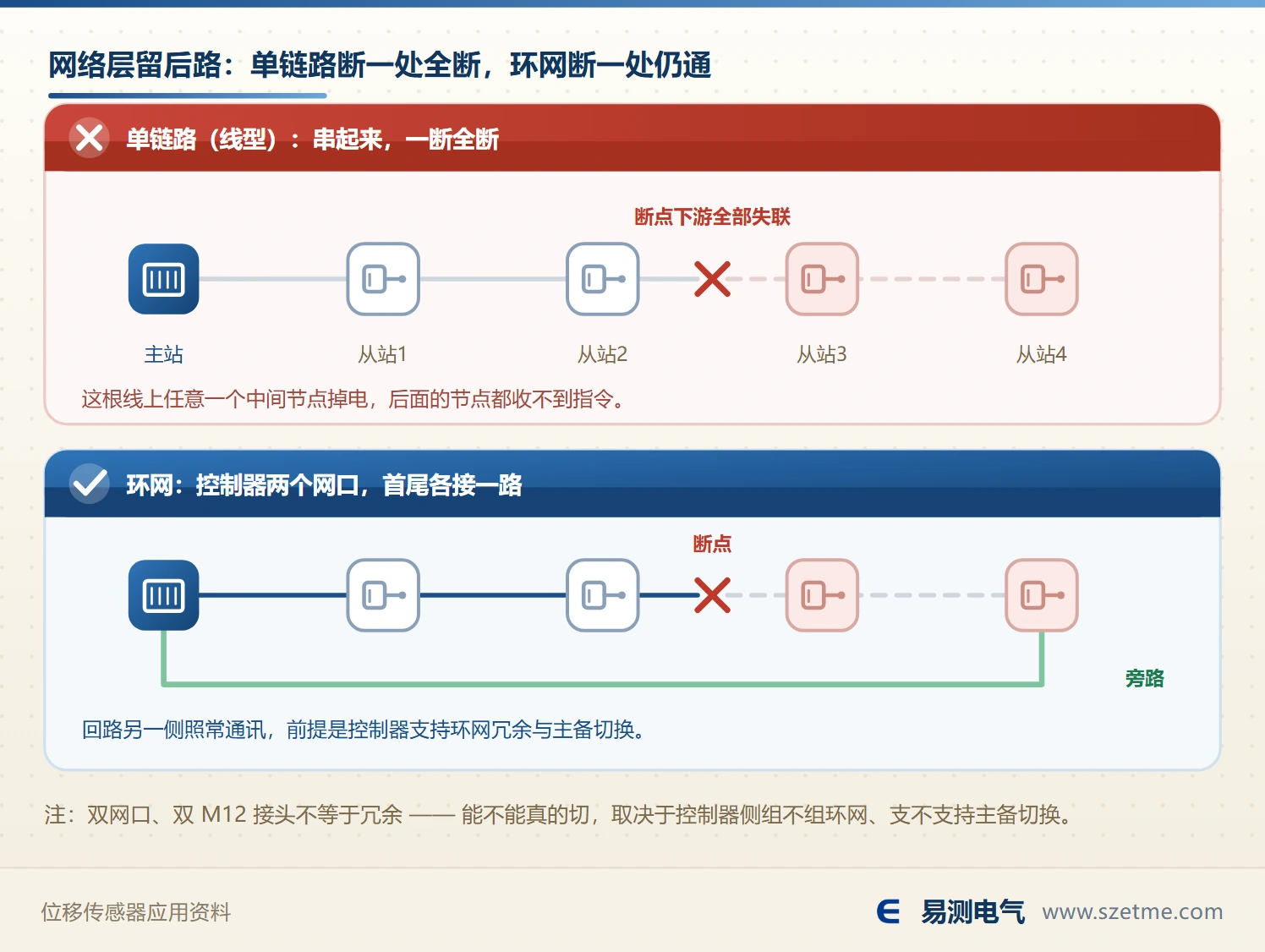

要说清楚一件事：双网口、双 M12 接头不等于冗余，能不能真的切，取决于控制器侧组不组环网、支不支持主备切换。网络这一段留后路，是控制器与拓扑的事，位移传感器只提供可接入的接口，宣传成「双接口就是冗余」会误导选型。

三种架构怎么选：一壳双系统、双表、一主一备

同一个冗余目标，有三种做法，各有代价。

判据看两条。两条都要的是「失效不停机且两路数据必须逐一可比」，选一壳双系统。要的是「连机械部件也不能共享」，选双表并联，但要接受安装空间与校验能力的代价。停机窗口本来就有、只是要缩短故障处理时间的，一主一备够用。

把冗余做没的三类现场错法

这三类错法装上去时看着都对，投运之后才暴露。

• 两路输出并进同一个端子排。查线时省事，故障时两路一起受影响，备用那路等于不存在。
• 两路电源取自同一对接线柱。开关电源一异常、端子一松动，两路同时掉。
• 两根信号线与动力线共槽。变频器一启动两路一起漂，差值报警频繁，最后被当成位移传感器质量问题。

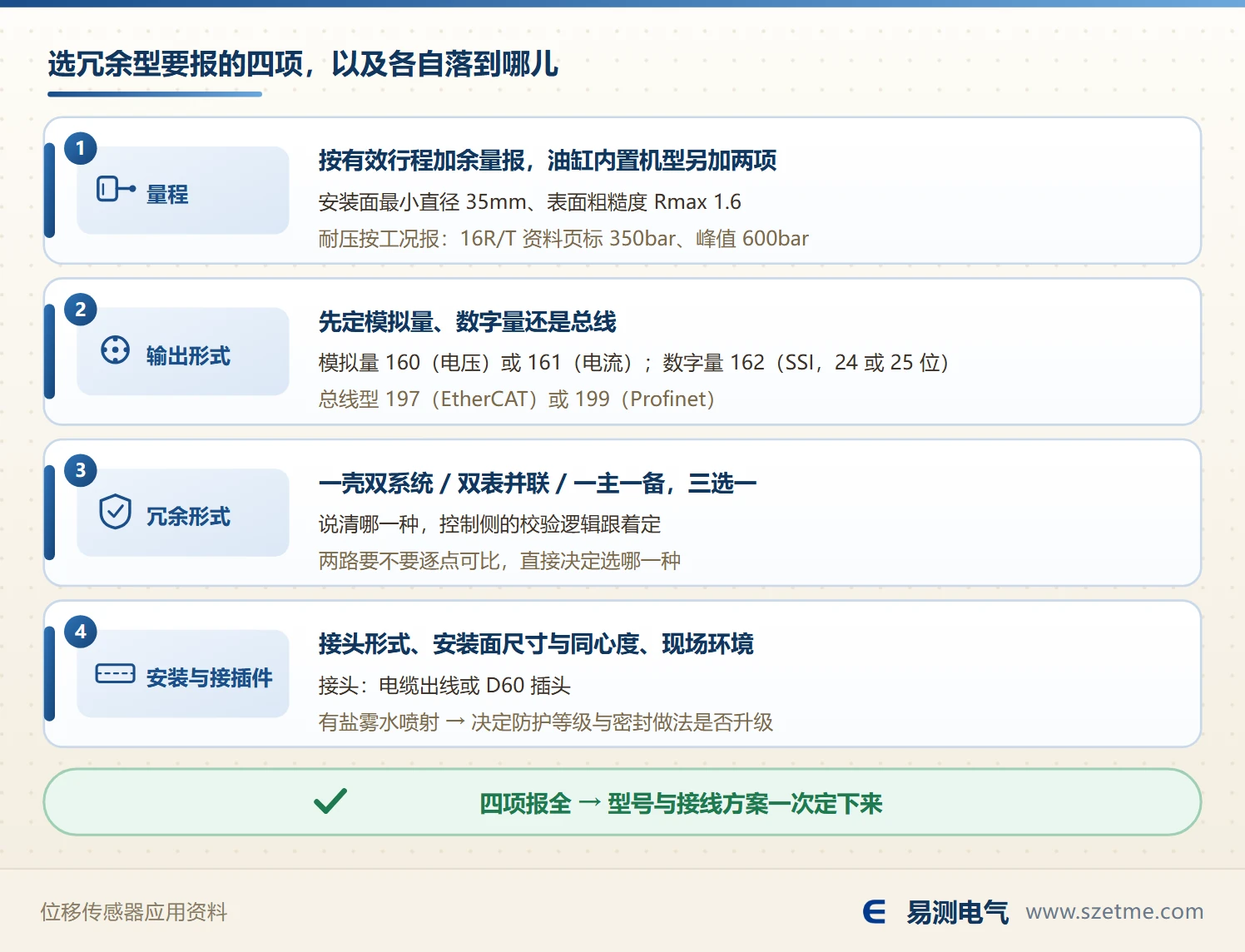

冗余型磁致伸缩位移传感器选型要报的四个条件

选冗余型磁致伸缩位移传感器，把这几项报清楚，型号和配套就基本定了。

1. 量程。按有效行程加余量报，油缸内置机型注意安装面最小直径 35mm 与表面粗糙度 Rmax 1.6。耐压按工况报，16R/T 资料页标 350bar、峰值 600bar。
2. 输出形式。模拟量选 160（电压）或 161（电流），数字量选 162（SSI，数据长度 24 或 25 位，可选二进制或格雷码）；总线型选 197（EtherCAT）或 199（Profinet）。
3. 冗余形式。一壳双系统、双表并联、一主一备，三选一说清楚，控制侧的校验逻辑跟着定。
4. 安装与接插件条件。接头形式（电缆出线或 D60 插头）、安装面尺寸与同心度、现场是否有盐雾水喷射，这几项决定防护等级与密封做法是否要升级。
