机床位移传感器怎么选：磨床、电火花与数控轴定位

机床上要不要用位移传感器，先回答一个问题：这个位置量是给操作工看的，还是要进伺服环参与控制？前者用电子尺甚至接近开关都行，后者必须按动态响应和绝对位置输出重新选。

很多机加工现场的困惑来自“光栅尺不是已经够了吗”。光栅尺在直线轴定位上确实主流，但它解决的是“轴走到哪”，解决不了“机构变形了多少、工件被压下去多少、砂轮磨损后还差多少”。这些量恰恰是位移传感器的主场。

这篇按机床上的三类测量、与光栅尺的分工、磨床与电火花两处的具体做法、参数怎么定来讲，看完能判断一个测点到底该上哪种。

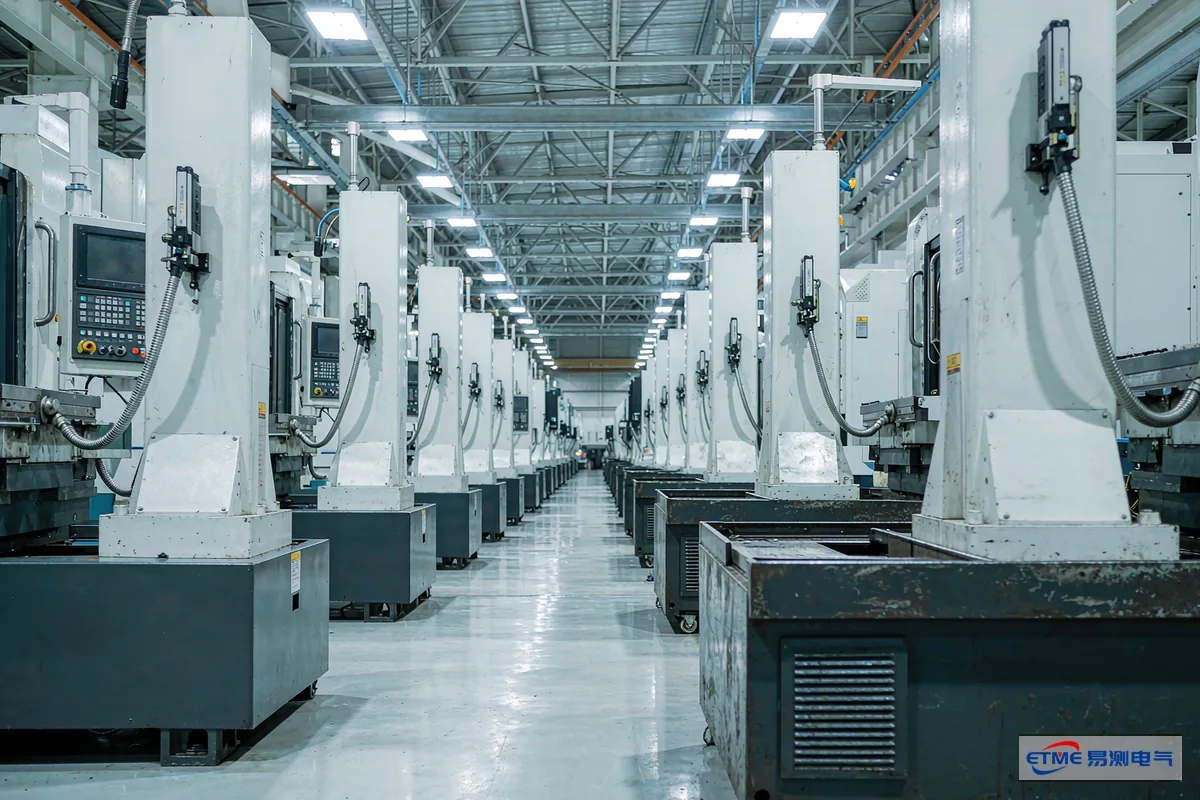

机床上的位移测量分三类

把机床上所有“要测位置”的地方归一下类，会发现它们的目的完全不同。

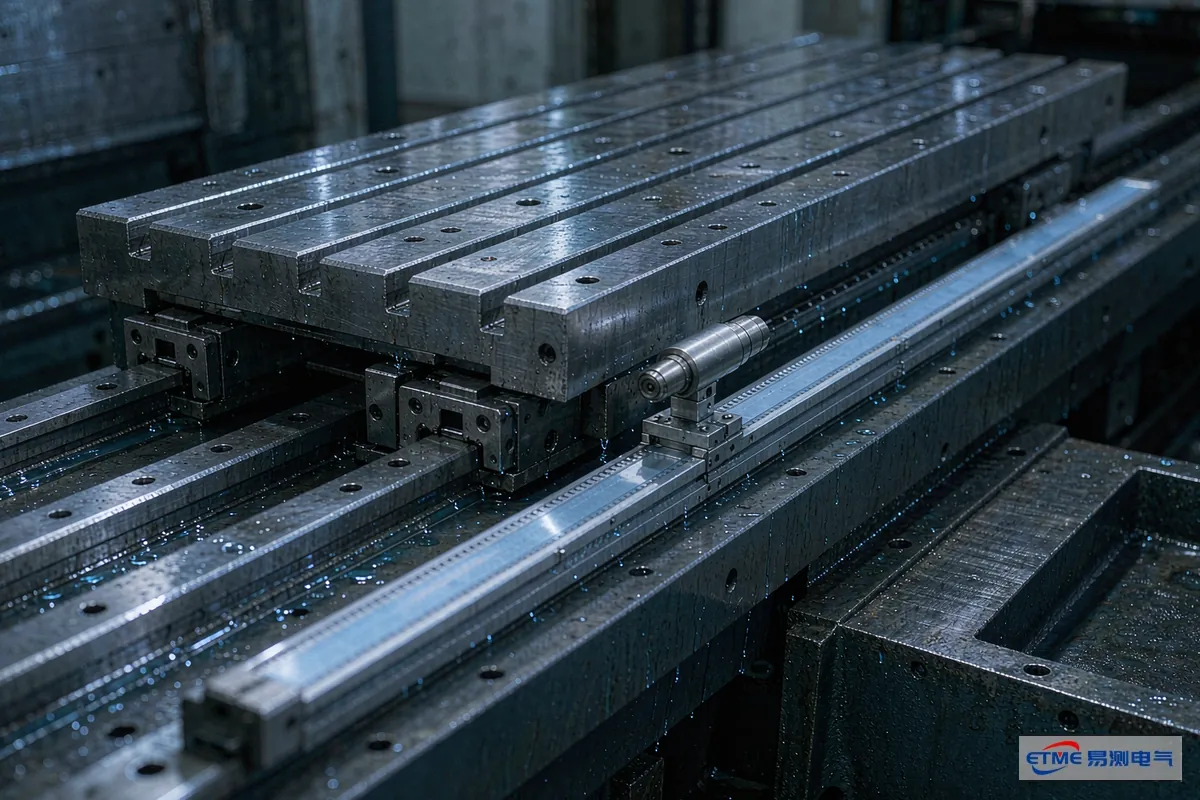

和光栅尺怎么分工

两者不是替代关系，是互补关系。判断办法很直接：要测的量能不能被“轴的位置”代表。能，就归光栅尺；不能，就归位移传感器。

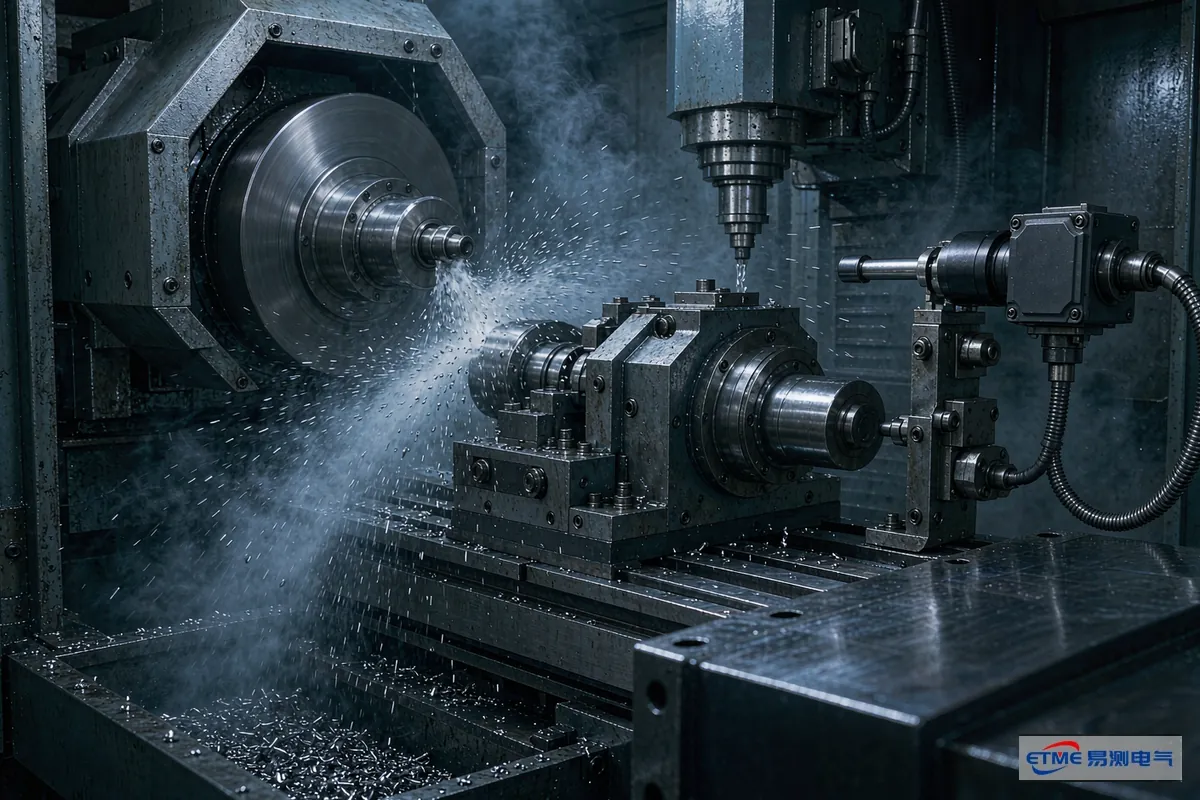

磨床：进给、修整与让刀

磨削对尺寸的敏感度是机加工里最高的，微米级偏差直接决定合格与否。

• 砂轮架进给：测的是真实进给位置，用来补偿丝杠反向间隙和热伸长。这一路需要绝对位置输出，避免断电后回零。
• 砂轮修整量：每次修整都会吃掉一层砂轮，位移传感器记录修整后的实际位置，数控系统据此更新磨削程序的原点。
• 让刀与变形：磨削力会让工件和砂轮产生弹性变形，位移传感器测到的量比理论进给量大一点点。这个“差值”在精磨阶段很有价值。

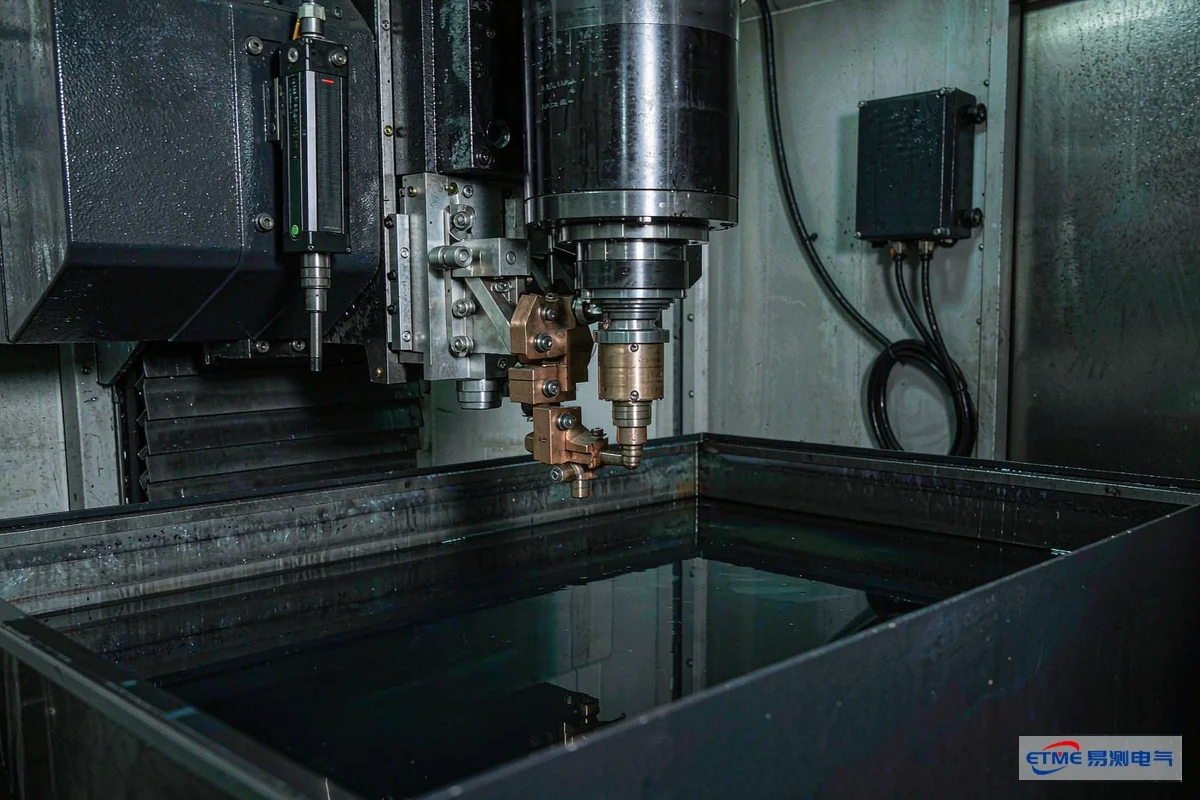

电火花：Z 轴伺服与电极损耗

电火花成形机的工作环境对传感器不太友好：工作液（煤油或去离子水）油气弥漫，加工区有放电干扰，Z 轴要做伺服跟随。

• Z 轴伺服需要响应快：电极要跟着放电状态微动，位移反馈如果滞后，伺服就会来回找位。这里看的是带宽和输出刷新率，不是分辨率越高越好。
• 电极损耗要累计记录：电极在加工中会逐渐损耗变短，位移传感器记录 Z 轴到位位置的变化量，系统据此补偿。这类量跨度小、时间长，考验的是长期稳定而不是瞬时精度。
• 油雾环境要看密封与材料相容性：煤油对某些橡胶密封件不友好，选型时要确认密封材料对工作液的耐受性。

参数怎么定

• 量程：按“实际最大位移”定，不是按轴的行程定。很多机床轴的行程几百毫米，但真正要测的变形只有零点几毫米，量程选大了，分辨率就浪费了。
• 分辨率：比要求的公差高一个数量级就够。要求 10 微米公差，选 1 微米分辨率合理；再往上加，测量系统本身的噪声反而成为负担。
• 输出：进伺服环的选总线或高速模拟量，同时确认控制器能接受的接口类型，避免中间加转换增加延迟和误差。
• 防护：按冷却液和油雾的实际接触情况定，而不是按车间湿度。

机床位移传感器常见问题

问：有光栅尺的机床还需要装位移传感器吗？
答：看测什么。光栅尺测的是导轨上的轴位置，测不到受力变形、工件让刀、砂轮磨损。如果机床出现过“坐标到位但尺寸超差”的情况，加一路测量反馈通常比调参数更有效。

问：磨床上位移传感器精度要到多少？
答：按最终公差反推，一般分辨率取公差的十分之一左右。比这更精没有意义，因为磨削过程本身的热变形和让刀量就大于这个量级。

问：位移传感器能不能直接接机床数控系统？
答：要看接口。模拟量输出接通用模拟输入模块最省事，但要注意阻抗匹配和线路压降；总线输出需要数控系统支持相应的通讯或加装接口模块，选型前先确认接口能力。

问：加工中心能不能用位移传感器测主轴热伸长？
答：可以，而且这是很划算的一个测点。主轴热伸长在长时间加工中可达数十微米，用一路位移传感器监测并在程序里补偿，比反复试切省事。

问：电火花机的传感器为什么强调长期稳定？
答：因为电极损耗补偿靠的是累计量。如果传感器本身漂移，系统会把它当成电极损耗去补偿，误差越积越大。这类场合宁可牺牲一点分辨率，也要保证零点稳定。
