垃圾焚烧位移传感器推料炉排双缸同步定量给料

垃圾焚烧位移传感器装在推料炉排上，推多少、推多快，直接决定给料量和燃烧工况。老办法靠运行人员盯着推，给料量忽多忽少，锅炉燃烧跟着抖。现在常用两台推料装置并列，每台的固定支座上装一只拉绳位移传感器，钢丝绳头拴在推料平台上，PLC 实时比双缸位移、随时调比例阀开度，把偏差压在 10mm 以内，整个推料循环不用人盯。

垃圾焚烧位移传感器在推料炉排上怎么装

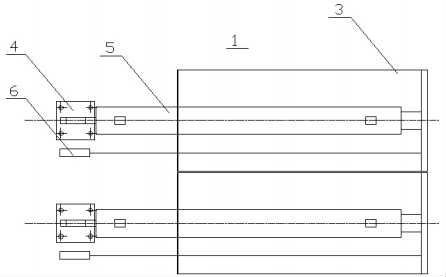

现场是两台推料装置并排布置，每台就三样东西：负责水平推料的平台、把机构立住的固定支座、再加一根液压缸。传感器落在每台推料机构的固定支座上，钢丝绳那一端拴在能水平走的推料平台上，平台挪了多少，传感器就报多少，测的是一段真实行程，不是推算出来的。

安装上有几个数先交代清楚：量程按推料行程选，常规 500~2000mm 这个区间，两端各留余量，别让平台顶到端部（具体以厂家样本为准）；输出常用 4-20mA 或者 RS485 Modbus，走线远的优先数字量；炉排边温度高、灰渣多，传感器要加隔热和防尘措施，钢丝绳的材质和镀层按现场条件挑。传感器本身别贴着炉排烧红的地方装，能挪远一点就挪远一点。

双缸同步怎么实现：一个循环的节拍

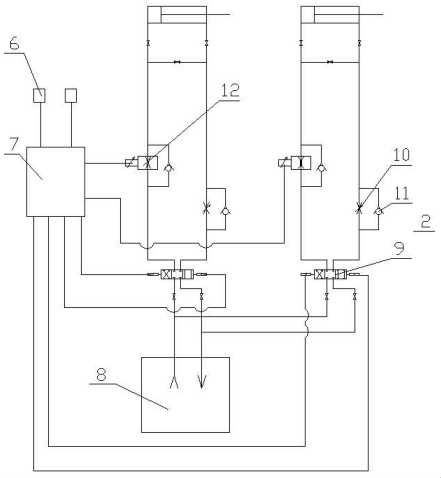

液压站给两路供油：两台推料装置各配一个三位四通换向阀、一个比例阀、一个节流阀，回路里另有四个单向阀；比例阀的出油接液压缸无杆腔，节流阀接有杆腔。比例阀管推进的力和速度，节流阀管退回时的背压和速度，两边各管一段，互不打架。

循环是这么走的：PLC 让换向阀前进侧得电，炉排前进；同时实时采集两只拉绳位移传感器的反馈，比较两个平台的位移，按差值自动算比例阀开度，把双缸差压在 10mm 以内。顶到位后，换向阀切到后退侧得电，炉排退回；退到位换向阀断电停住。PLC 把这一趟的推料时长记下来，到了设定的推料间隔自动发起下一趟，全程不用人守着。

给料量怎么定量？现场一般按「推料行程 × 推料截面 × 垃圾堆积密度」估算，行程这一段由传感器守住，密度波动大就得靠节拍和后段的料位、称重信号回来修正。所以行程测得准不准，是定量给料的第一步。

参数与回路怎么配

比例阀是这套东西里最容易被忽略的一环。PLC 算出来的开度是「想要的」，实际油流是「给到的」，两者对不上，同步就从根上偏了。装完和每次大修后，比例阀的零点、满量程都要重新走一遍。

两个现场故障：现象、原因、怎么处理

故障一：两个平台一前一后，越跑偏越大，给料量忽多忽少。现象是刚开机还同步，推了几十趟之后 A 平台明显领先，锅炉给料忽大忽小。原因是炉内垃圾堆积阻力本来就不均匀，加上比例阀用久了线性漂移，PLC 算出来的开度跟实际油流对不上。处理办法是重新标定比例阀（零点、满量程都走一遍），检查节流阀开度，再把同步阈值按实测数据收回到 10mm 这个级别。

故障二：拉绳传感器读数乱跳，钢丝绳表层起毛甚至磨断。现象是同一位置读数来回抖，或者行程走到一半信号跳一下。原因是炉排边温度高、灰渣多，钢丝绳在出线口附近被粉尘和热辐射轮番折腾。处理办法是加隔热板、给传感器加防尘罩或者把它挪到温度低一点的位置，钢丝绳按周期检查，起毛就换，别等到断。

点检维护盯这四件事

• 钢丝绳。最先把老化的部件，看毛刺、断丝、磨损，出线口积尘顺手清掉，起毛就换。
• 同步偏差记录。把每天的双缸位移差记一笔，趋势性变大比某一次跳更值得警惕。
• 比例阀标定。按周期复校零点和满量程，大修之后必须重走。
• 隔热与防尘。密封件、防尘罩破了就补，炉排边一旦进灰，连杆和钢丝绳都跟着遭罪。

常见问题

问：推料炉排的拉绳位移传感器装在哪、绳子系哪？
答：传感器落在每台推料机构的固定支座上，钢丝绳那一端拴在能水平走的推料平台上。现场是两台推料机并排布置，一台里就三样东西：负责水平推料的平台、把机构立住的固定支座，再加一根液压缸。平台挪了多少，传感器就报多少。

问：双缸同步，PLC 靠什么把偏差压到 10mm 以内？
答：靠实时比位移再调比例阀开度。PLC 采两只拉绳位移传感器的反馈，哪个平台快了就把它那路比例阀开度收一点，把双缸差压在 10mm 以内；比例阀线性要校过，算出来的开度得跟实际油流对上。

问：10mm 这个同步阈值，能不能放宽？
答：不建议放太松。垃圾在炉里堆积阻力不均匀，两个平台本来就容易一前一后，阈值放宽了，偏差已经影响到给料量系统还不动作；10mm 是现场经验值，要改得有实测数据撑着。

问：到位后退回，下一个循环怎么接上？
答：顶到位以后，换向阀切到后退一侧得电，炉排就退回来；退到头，阀失电停住。PLC 把这一趟的推料时长记下，到了设好的间隔自己发起下一趟，整个过程不用人守着。

问：拉绳传感器在炉排边怎么扛住高温和粉尘？
答：靠装的位置和防护。能挪到温度低一点的固定支座上就挪，实在挪不开就加隔热板和防尘罩，钢丝绳按高温高尘环境选材质和镀层，防护等级以厂家样本为准；再配合缩短检查周期，起毛就换。
