液压缸拉绳位移传感器：双缸同步升降控制

液压缸拉绳位移传感器在这套垃圾压缩机箱体双缸同步升降系统里干的是兜底活儿：调速阀先把两缸速度拉齐，传感器负责把两缸行程差实时量出来，差值到23mm系统就停缸、平衡灯亮。光有调速阀不够，光有传感器也不够，两层配合才把偏载压住。

液压缸拉绳位移传感器在这套系统里到底管什么

垃圾压缩机箱体靠两根油缸举升，老系统就两组三位四通电磁阀，没有同步功能。垃圾堆在哪一侧，那侧就重，两缸一快一慢，箱体升到一半就歪。以前的办法是人爬上去拧阀，拧多少全凭眼力，一次举升来回拧两三回是常事，还不一定拧得平。

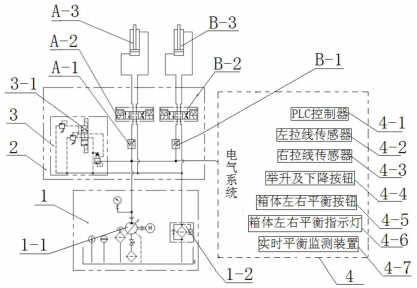

改造的思路是把油路拆成两支：每支前面各一个调速阀，再接一个三位四通电磁阀，分别进左右油缸。左右油缸侧面各装一只拉绳位移传感器，实时测这根缸伸出去多长，两个长度值送进 PLC 做差值比较。所以这里的液压缸拉绳位移传感器不参与调速，它的职责只有一个——把偏差量出来，超限就喊停。

两层保护各管什么

很多人以为装了传感器就不用管调速阀了，这是理解错位。两层干的是两件事，谁都替不了谁。

普通节流阀的流量受负载影响，负载小的缸先动。调速阀里多了一个定差减压阀，它自己调压把节流口前后的压差保持恒定，流量就不再跟着负载跑。这一层是保底的，但它只管速度，管不了机械卡滞、销轴磨损这些慢慢积累的偏差，所以还得有第二层。

23mm 这个停机阈值是怎么定的

23mm 不是随手拍的数，是按箱体导向间隙和油缸安装跨距反推出来的：箱体两根导轮在导轨里本来就有几个毫米的旷量，两缸差到这个量级，箱体已经能看出明显的倾斜趋势，再往下走导轨就要单边受力。它取的就是「箱体还没失稳、但已经明显偏」的那个位置。

现场经验：有台机器用了半年开始偏，箱体每升 200mm 左右能歪 3~5mm，两三趟就触发停机。拆开一看是调速阀里的定差减压阀阀芯被油泥卡住，压差恒不住，重的一侧慢了下来。处理办法是把两支调速阀都拆下清洗阀芯，油液过滤一次，装回后先手动低速走两个全行程排气，再重新核对两只传感器的零位。这类故障传感器是清白的，别一停机就怀疑传感器。

按下平衡按钮，PLC 到底做什么

真出现偏差被停机了，别急着拧阀。操作面板上有平衡按钮，按下之后 PLC 的动作逻辑是：让慢的那只缸继续往外伸，快的那只停住，等差值回到 0 再恢复正常联动。这样是一点一点把箱体拉平，而不是一边加一边减来回找。

顺序上建议先按平衡按钮把箱体拉平，升到合适高度把垃圾卸掉，再落回地面做检修。这套流程比人工爬上去拧阀安全得多——原方案是全凭眼力，现在至少有一把尺子告诉你差了多少毫米。

还有一条容易被忽略：平衡按钮是排障用的，不是日常操作。如果一天要按好几回平衡键，说明机械或者油路已经有问题，得停下来查，不能当成正常流程一直用下去。

传感器装在哪个位置、怎么选

两只传感器装在左右油缸侧面，测的就是这根油缸的伸缩长度。量程按箱体实际举升高度定，常见落在 800~1500mm 这个区间，具体以厂家样本为准；精度不用追求极致，这种同步场合 0.05mm 级已经远远够用，真正要盯的是重复性和长期稳定性。

输出看控制器收什么：模拟量 4-20mA、0-10V 可以直接进 PLC 的模拟输入模块，读数简单；走 RS485/Modbus 或者 SSI 这类数字输出的，抗干扰更好，长距离走线也更省心。防护等级建议不低于 IP65，箱体周围灰尘大、还有冲洗水。

现场经验：有一台装完读数隔三差五跳一下，停机很随机。查了半天不是传感器本身的问题——传感器装在垃圾堆边上，落料的时候偶尔有碎块磕到本体和出线口，另外电缆接头在冲洗水汽里进了潮。处理办法是给两只传感器各做一个简易防砸罩，线改走桥架离开落料区，接头缠防水胶带并且朝下装。改完再没跳过。这类场合，防护做在前面比事后一趟趟排障省事得多。

日常要盯的三件事

• 调速阀的定差减压阀：卡了就丢掉「流量不受负载影响」这层保护，光靠传感器报偏差，压不住越来越大的倾斜。定期清洗阀芯，油液按周期过滤。
• 传感器的机械固定和拉线：本体螺栓松动、拉线被异物钩挂，都会直接让读数出问题。装的时候留出拉线活动空间，别贴着别的结构件走线。
• 更换传感器后的标定：拆装或者换新之后必须重新标一次零位和行程，否则 PLC 拿到的是错的长度，轻则频繁误停机，重则保护形同虚设。

常见问题

问：垃圾压缩机箱体双缸举升，液压缸拉绳位移传感器装在油缸哪一处？
答：装在左右油缸侧面，一只对应一根油缸，测这根缸的伸缩长度。两个长度实时进 PLC 做差值比较，差值小于 23mm 算同步；超了系统直接停缸、平衡灯亮，按钮操作无效，任一只传感器故障两缸也自动停。

问：不同步被停机了，按下平衡按钮 PLC 怎么动作？
答：按下之后 PLC 不管快缸了，让它先停住，只留着慢的那只接着往外伸，等两边差值回到 0 再一起恢复正常联动。同时建议把箱体升到位卸掉垃圾，再落回地面做检修。

问：光靠调速阀能不能实现同步，为什么还要加拉绳传感器？
答：调速阀只解决速度不受负载影响这一层。每支油路前面各一个调速阀，里面的定差减压阀把节流口前后压差保持恒定，负载小的缸不会先动；但机械卡滞、销轴磨损这些慢慢积累的偏差它管不了，还得靠拉绳位移传感器把差值量出来兜底。

问：23mm 这个停机阈值能调大一点吗？
答：不建议为了少停机把阈值放大。23mm 是按箱体导向间隙和安装跨距定的临界位置，改大了箱体已经在导轨里蹭着走还不报警。真嫌停得频繁，要去查机械和油路为什么老出偏差。

问：改造后传感器本身要注意什么？
答：防污防砸。传感器装在垃圾堆边上，落料碎块和冲洗水汽都要防，做个防砸罩、接头朝下防水、线走桥架离远点。另外调速阀里的定差减压阀要定期看，它卡了光靠传感器也压不住偏差。
