垃圾焚烧磁致伸缩位移传感器炉排位置反馈与选型

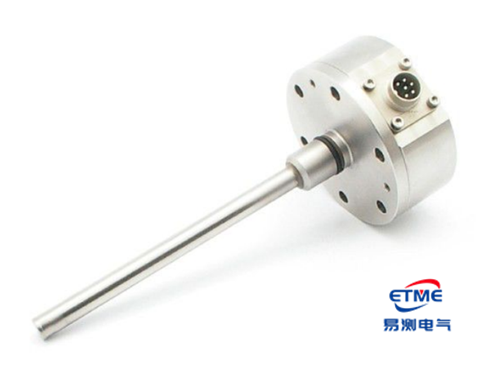

垃圾焚烧磁致伸缩位移传感器，岗位很明确：装在炉排液压缸的推杆上，量炉排走了多远。这个位置直接决定给料量、垃圾层厚度和燃烧稳不稳，所以它不属于“能测就行”的传感器，得能在炉膛边上的高温、多粉尘、灰渣磨损环境里长期不停机。选型主要盯四条：测杆耐温、防护等级、行程长度、安装方向，四条里错一条，基本撑不过一个大修周期。

垃圾焚烧磁致伸缩位移传感器在炉排上管什么

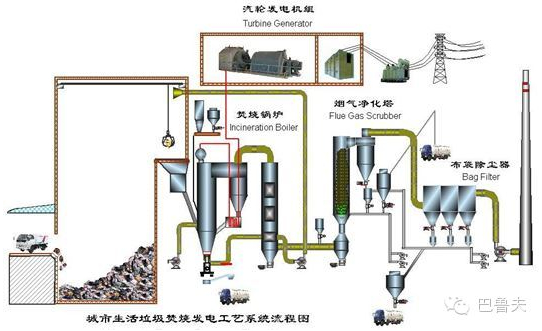

垃圾焚烧发电厂里，炉排炉是主流炉型。炉排片不停往复推动、翻动垃圾，行程走到哪，直接决定这一段垃圾层有多厚、停留多久、进去多少料。

位置反馈就是这套调节的输入。操作人员设定负荷，比如蒸汽量或垃圾处理量，系统自动去调给料炉排行程、滑动炉排速度、翻动次数，再配上一二次风风量，把燃烧压在稳定模式。要是行程反馈漂了或者断了，给料量就跟着乱，轻则燃烧波动、蒸汽量掉，重则炉温失控、结焦超标。所以这不是一个可有可无的检测点。

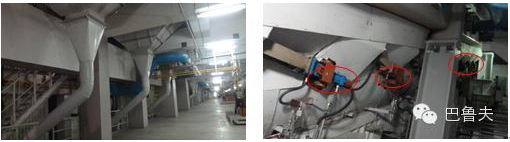

炉排怎么动，传感器装在哪

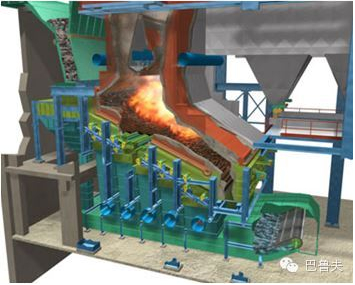

常见的倾斜往复阶梯式多级炉排，每个单元分滑动炉排、翻动炉排、固定炉排三种，由液压驱动，每套独立控制。传感器主要用在滑动炉排和翻动炉排上：滑动炉排推动垃圾层连续前移，行程决定垃圾层厚度、停留时间和处理量；翻动炉排把垃圾搅松充气，翻动幅度影响干燥和燃尽。

这个位置选磁致伸缩的原因很实在：测量是非接触的，磁环和波导之间没有机械磨损，没有电子尺那种滑片蹭碳膜的消耗件，长期挂着基本免维护，正适合炉排这种“一天二十四小时、一年到头不怎么停”的工况。

高温多粉尘工况，六项指标怎么看

炉排边上选型，别看参数表上一长串，抓住下面六项就够用。

上面这组数值是这类焚烧炉排应用里比较常见的配置，具体到某一台炉子，还是以厂家样本和现场工况核定为准。

长行程的机械账：导向与侧向力

行程做到 7620mm 这个量级，传感器本身的电气指标反而好办，难的是机械。测杆越长，越怕侧向力：安装稍有不同心，或者推杆支架刚性不足，测杆就会被长期掰着，读数漂、外管磨。

做法是给长测杆加导向支撑，让测量杆和推杆的轴线保持在同一条线上，中间不要出现折角。支架尽量用一体件，别拿几块板拼焊——拼接件受力后容易慢慢变形，对中几天就跑偏。安装位置也要斟酌：测杆尽量避开正对炉膛的辐射烘烤区，电子仓（接线部分）放在相对阴凉的一侧，能明显延长寿命。

现场经验：两个反复出现的故障

一个是“读数随机跳”。炉排附近变频器、液压泵电机扎堆，信号线又和动力线走同一个线槽，屏蔽层两端接地形成环流，读数就开始跳。处理起来不复杂：屏蔽层改成单点接地，信号线单独走管，和动力线保持距离。

另一个是“用一年以后行程读不满”。拆开看不是传感器坏了，是测杆表面挂了一层灰垢和油泥，磁环滑动受影响，加上支架热变形让同轴度变差。处理办法是定期清灰、复查支架与同轴度，把测杆表面保持干净。

巡检和维护就三件事

这类传感器本身没什么消耗件，维护重点在外部环境：一是按时清测杆和磁环附近的积灰，别让灰垢把行程卡住；二是定期复紧支架螺栓、复核对中，炉子热胀冷缩会让固定件松动；三是查信号线和屏蔽接地，尤其是检修后重新接线，别把屏蔽接成两端。位置反馈一旦跳变，先看这三点，再去怀疑传感器本体。

常见问题

问：垃圾焚烧炉排的滑动炉排行程，靠哪种传感器反馈？
答：用磁致伸缩位移传感器。滑动炉排行程决定垃圾层厚度、停留时间和处理量，翻动炉排的幅度管干燥和燃尽，这套反馈非接触、免维护，正适合炉排高温粉尘的工况。

问：炉排位置反馈要做到 7620mm 行程，精度怎么保证？
答：这类应用选的机型行程可到 7620mm，重复定位稳到 ±10μm，非线性控制在 ±0.01%FS。行程一长，测杆必须加导向支撑，别让它吃侧向力弯掉，机械上歪了，再好的传感器也白搭。

问：炉排附近高温灰大，耐温和防护怎么选？
答：工作温度常规 -40~85℃，耐高温型可到 100℃，防护 IP68，抗振 20G、耐冲击 150G，这组指标够炉排用。测杆还要避开直接烘烤区，电子仓尽量装在阴凉侧。

问：负荷一变，给料炉排行程是怎么跟着调的？
答：操作人员设定蒸汽量或垃圾处理量，系统自动调给料炉排行程、滑动炉排速度和翻动次数，再配一二次风风量，把燃烧压在稳定模式。位置反馈就是这套调节的输入。

问：传感器读数偶尔跳一下，是坏了吗？
答：先别急着换。跳变多半出在信号线上——屏蔽两端接地、和动力线同槽走线，都会造成干扰。把屏蔽改成单点接地、信号线单独走管，多数跳变就没了。真是本体问题，表现为持续偏差而不是偶尔跳。
