带位移传感器举升机同步位移检测装置

随着经济的快速增长，举升机越来越多地应用于汽车维修行业。目前，设 备的举升和下降一般采用液压系统控制，其缺点是，由于负载的不同导致各个 油缸之间的上升和下降的速度不一样，举升机不能同步运行，从而导致设备倾斜，存在安全隐患。

实用新型内容

本实用新型所要解决的技术问题是，提供一种举升机同步位移检测装置， 能够检测举升机上升和下降的位移，从而通过控制举升机的运行速度达到举升机同歩运行的目的。

本实用新型采取的技术措施如下：

一种举升机同步位移检测装置，由位移传感器、A/D转换电路，电压基准电路，微处理器和电源系统组成，其特征是：位移传感器和A/D转换电路相连，A/D转换电路与电压基准电路相连，A/D转换电路与微处理器相连。

所述的位移传感器为带记忆式拉绳位移传感器。

本实用新型的积极效果在于：通过位移传感器对油缸的位移进行检测，并将信号进行转换处理后送到微处理器，微处理器根据位移数据进行处理，微处理器根据处理结果调整举升机的运行速度，达到举升机同步运行的目的，解决了设备在升降过程中倾斜而存在安全隐患的问题。

附图说明

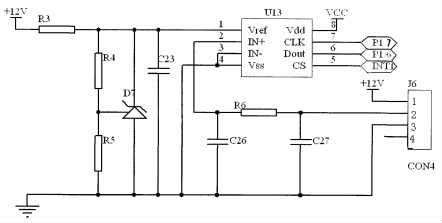

图1是本实用新型的结构示意图。图2是本实用新型的A/D转换电路图。

具体实施方式

如图l、图2所示，位移传感器1与A/D转换电路2相连，A/D转换电路2 与电压基准电路3相连，A/D转换电路2和微处理器4相连。所述的位移传感器1为带记忆式拉绳位移传感器。

所述的位移传感器1将位移信号转换成电压信号，便于A/D转换电路2进行处理。

所述的A/D转换电路2是将位移传感器1输出的电压信号转换成数字信号。所述的电压基准电路3向A/D转换电路2输出一个标准的5v电压基准。所述的微处理器4是将A/D转换电路2的结果进行分析，并根据分析的结果去控制举升机的运行速度。电源系统5为系统供电。
