拉绳拉线直线位移传感器选型-量程输出与安装怎么定

拉绳拉线直线位移传感器选型，其实要定的事就五件：量程与余量、分辨率、出绳方向、输出信号、拉出时的动作方向。这五个数一次给全，订单基本不会返工；漏一个，装到现场才发现对不上，改支架、换货都够折腾。顺便说一句，拉绳和拉线是同一种产品的两种叫法，跑现场的师傅两种都在用，本文讲的是同一个东西。

拉绳拉线直线位移传感器选型前，先搞清它是怎么构成的

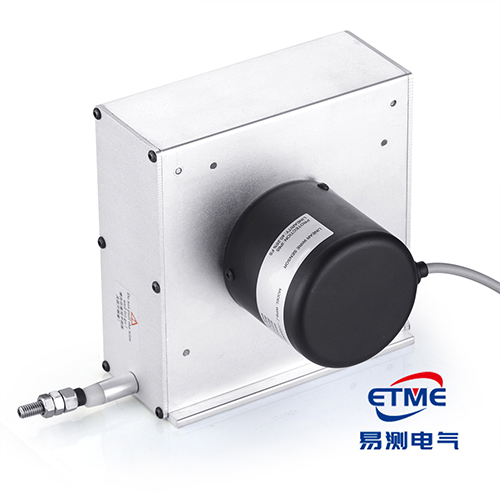

这类产品多是拉线盒加编码器（或电位计），再配安装支架组成。钢丝绳绕在拉线盒的卷筒上，绳端接到被测件，被测件一移动，绳被拉出或回卷，卷筒就带着编码器轴转，旋转量再换算成位移量输出。它是把直线位移转成一圈圈转动来量的。

正因为中间隔了绳和卷筒，它的脾气就跟拉杆式电子尺不一样：装起来灵活、行程能做长、走线还能拐弯，代价是多了绳和卷筒这一层，回程、预紧这些地方要留意。装空间小、行程长、精度要求一般的工位，用它正合适。

拉绳拉线直线位移传感器选型要盯的五项

五项里没有一项是多余的，缺哪项都可能返工。下面这张表按实际接单顺序列，照着核一遍再下单。

拉绳式还是拉杆式，怎么挑

• 选拉绳（拉线）式：行程长、走线要拐弯、安装面受限、被测件运动不在一条直线上，用它灵活。
• 选拉杆直线型：行程短、运动是直线、能刚性连接，它的刚性好、对中关系直接，不用担心中间的绳和卷筒。

拿闸门来说，起吊高度动辄几米，安装面还在井架和门机上，绳要顺着结构走，这种活拉绳（拉线）式明显更合适，拉杆电子尺根本伸不过去。反过来说，几十毫米行程的油缸，就别硬上拉绳了，中间多个卷筒反而多一层误差。

闸门起吊高度这类工位，怎么落地

水利上的螺杆启闭机常测闸门开度，平板门、弧形门、人字门、门机、桥机都有，结构各不一样，但选型思路是相通的：先按各自全开全关的总行程定量程，再定出绳方向和动作方向，最后按控制系统定输出信号。精度要求一般的场合，拉绳式就够用。

现场碰过一回：闸门上升时读数却往下走，操作员看着就觉得不对。查下来是订货时没写动作方向，绳的拉出方向跟闸门上升正好相反，线序也按常规接的。能改的先对调信号、调整支架，改不了的只能换货。后来我们要求这类订单必须把方向写清楚，写一句"上升对应拉出"，这件事再没出过。现象是读数反向，原因是方向没定，处理靠订购时说清，不是靠现场硬改。

还有一条是联结件。用上半年到一年，读数开始小幅跳动、回程读数回来得慢，拆开看多是联轴器、联结件松动或磨损，被测轴和传感器输入轴之间有了间隙，就变成了回差。处理办法很简单：定期检查联结件紧固和磨损，按周期复紧，磨损件按厂家建议更换。这类问题不是传感器精度掉了，是中间那一段松了。

常见问题

问：拉绳式和拉线式是两个产品吗？
答：是同一个产品，拉绳、拉线只是叫法不同，结构都是拉线盒加编码器或电位计再配支架。本文讲的选型五项，对两种叫法都适用，订货时报哪个名字厂家都明白。

问：螺杆启闭机测闸门开度，订货要把哪几项说清？
答：五项：量程与余量、分辨率、出绳方向、输出信号、拉出时的动作方向。闸门要算全开全关总行程，别只给单程；上升对应拉出还是收回一定要写清，免得上机后发现方向反了。

问：闸门开度测量，为什么拉绳式比拉杆电子尺更合适？
答：闸门行程长、走线要拐弯、安装面还受限，拉绳式灵活，这些场合正合适。拉杆电子尺要刚性连接、对中要求高，只适合行程短、运动直线的工位，闸门这种结构不好装。

问：出绳方向选错，现场会有什么麻烦？
答：装上去才发现绳从反方向出来，和被测件运动方向对不上，得改支架甚至换货。出绳方向要和现场安装面、被测件运动方向对得上，订货时和量程、分辨率、输出一起给全，能省不少事。

问：用了大半年读数开始跳，是精度掉了吗？
答：先别怀疑精度。多半是联轴器、联结件松动或磨损，中间有了间隙，表现出来就是小幅跳动和回程变慢。定期检查紧固与磨损、按周期复紧、磨损件按厂家建议更换，基本能解决。
