磁致伸缩位移传感器读数跳动：三步隔离排查法

磁致伸缩位移传感器读数跳动，十次里有八次不是传感器本身坏了，而是从传感器到控制器这条链路上某一环出了问题：供电、屏蔽接地、接线方式，或者磁环的位置。判断思路就一句话——分段隔离、逐个排除，别一上来就换传感器。下面这套三步隔离法，一个人带一节干电池和一块万用表，半天就能把干扰源缩到具体那一段。

磁致伸缩位移传感器读数跳动的常见原因

先把范围说清楚。模拟量输出的磁致伸缩传感器，位置是靠电压或电流送出去的，这条链路上任何一个环节引入扰动，控制器读到的都会是跳动的数字。真正由测杆或内部电路损坏引起的跳动确实存在，但比例不高，所以先别急着判它坏了。

这张表按现场出现的频率排，从上往下走，多数问题在前两行就能解决；真走到第四、第五行，再考虑拆传感器。

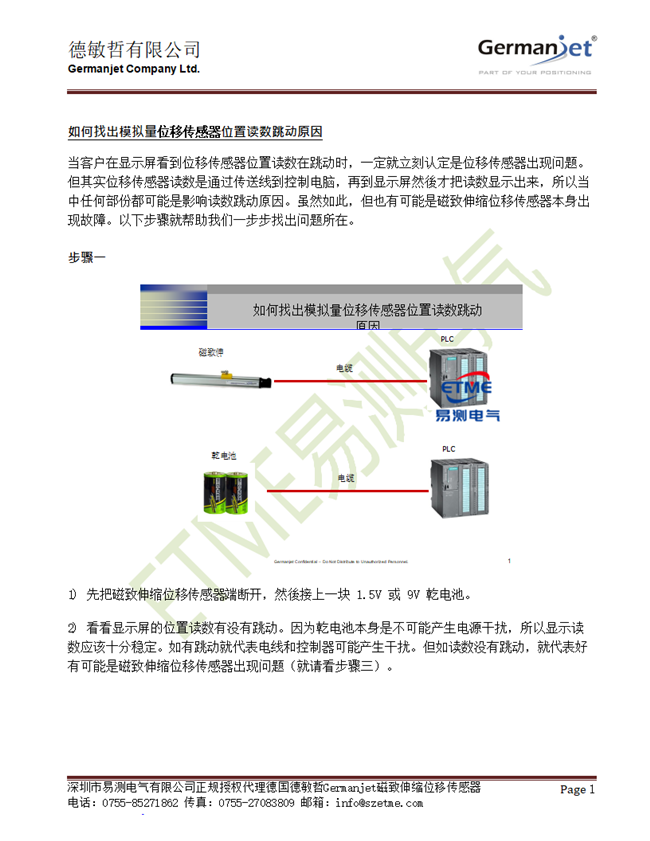

第一步：先隔离传感器本体，判断是不是它坏了

第一步就一件事——给传感器换一路干净的电，看读数还跳不跳。做法是把传感器和整机电缆断开，在传感器端直接接一节干电池供电（1.5V 或 9V 都行，正负极别接反），再去看控制器或万用表的读数。

• 读数稳定下来 → 本体没问题，毛病在电缆、控制器或者那一路供电上；
• 读数照旧乱跳 → 本体的嫌疑很大，往下走到第三步再确认一次。

这一步的意义是把「传感器本身」和「后面那一大串」分开。很多客户一上来就要求换货，结果连换三支还是跳，问题根本不在传感器身上。

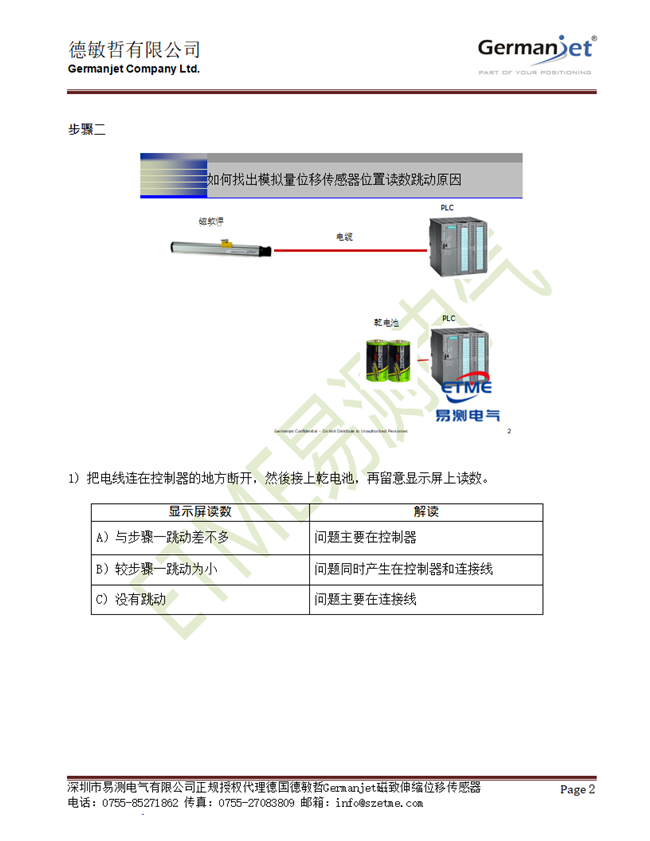

第二步：在控制器端再隔离一次，把范围缩小

第二步换个方向。把电缆从控制器端断开，在控制器这一侧给电缆接上干电池，同样看读数，然后和第一步的结果比一比。

• 跳动幅度和第一步差不多 → 主要在控制器这一侧，包括采集卡、PLC 的模拟量输入模块；
• 跳动比第一步明显小 → 控制器和连接线都脱不了干系，两个地方都要查；
• 读数稳定不动 → 问题主要在连接线，也就是电缆本身受干扰或者接线不当。

两次数值摆在一起看，范围就从「一整条链路」缩到了「其中一个环节」。剩下的活儿，就是把那个环节的接线和接地翻一遍。

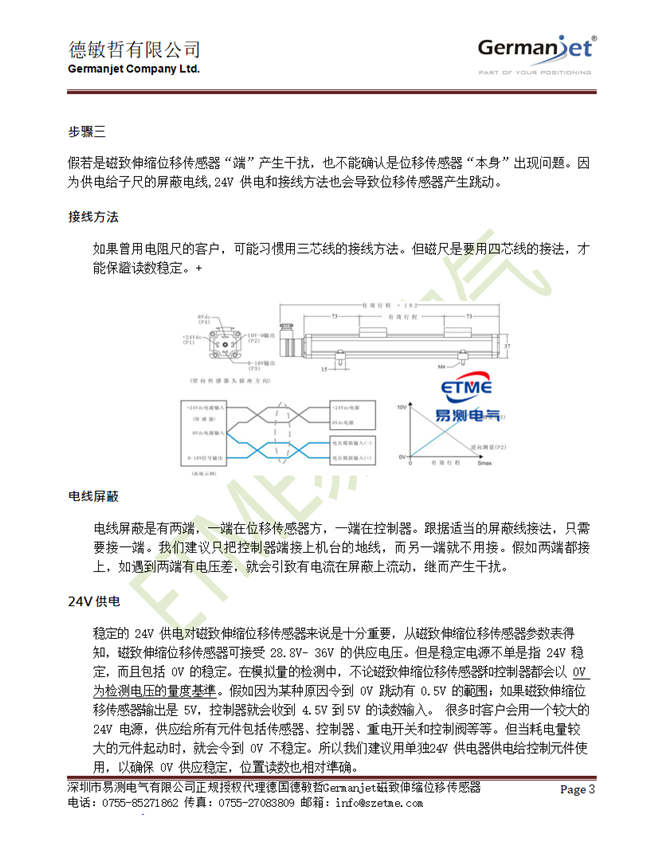

第三步：查接线、屏蔽和 24V 供电这三处

前面判下来不是本体的问题，就集中查这三样，它们就是读数跳动的高频诱因。

1. 接线方式：电子尺习惯用三线制，磁致伸缩位移传感器要按四线制接，带一根独立的 0V。少这根独立的 0V、把 0V 跟别的回路公共了，读数就不稳。
2. 屏蔽层接地：屏蔽线两头分别接在传感器端和控制器端，但只能有一头接地。常规做法是控制器端接机器地，传感器端悬空。两头都接地又存在电位差，屏蔽层里就有电流流过，等于自己往信号里灌干扰。
3. 24V 供电稳定性：标称 24V DC，允许的供电范围按厂家样本核对。这里要强调的不是 +24V 有多稳，而是 0V 也得稳。模拟量拿 0V 当参考基准，0V 波动 0.5V，5V 的输出在控制器那边就会被读成 4.5V 到 5V 之间来回跳。现场常见的错法是同一个大功率 24V 电源既带传感器、又带控制器、还带继电器和电磁阀，大功率元件一启动就把 0V 拉低，整柜的模拟量跟着一起跳。

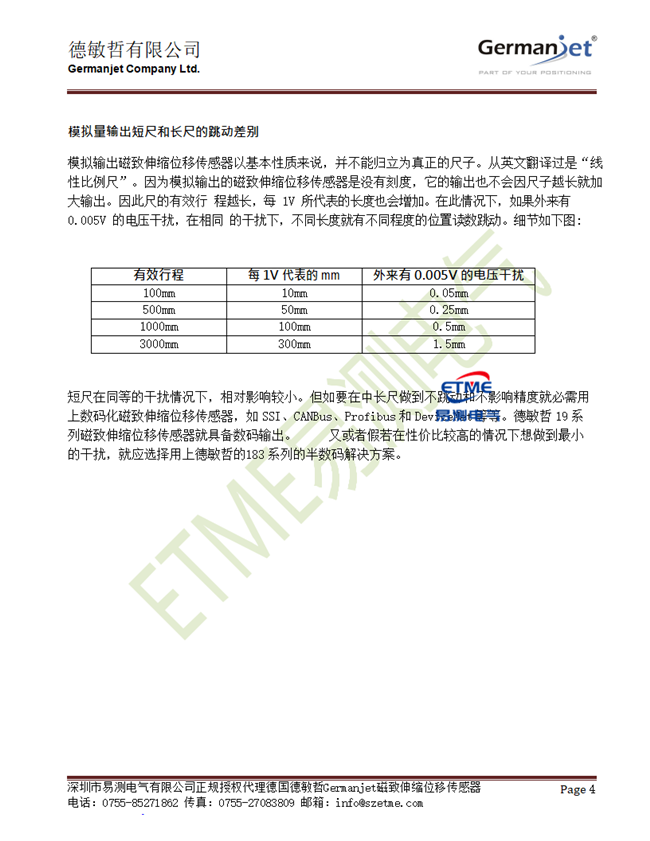

同样干扰下，量程越长跳得越明显

模拟量传感器没有固定的「刻度」，量程越长，每 1V 代表的毫米数就越大。外来干扰的绝对值相同，换算到位置上的跳动就会被放大。

短尺影响小，长尺在同等干扰下跳动的绝对值明显放大。所以长行程、高精度场合，优先考虑数字量输出，比如 SSI、CANopen、Profibus；Germanjet 19系列这类带数字接口的产品可以重点看；预算受限又想把干扰压下去，183系列这类半数字方案也能作为过渡。

现场两个真实案例：都不是传感器的问题

有一台液压站的传感器读数一直小幅乱跳，客户换了同型号的新传感器，还是跳。到现场一查，柜内那一路 24V 同时带了电磁阀和中间继电器，阀一换向，0V 就被拉一下。把控制回路单独拆出一路 24V 供电，跳动当场就平了。

还有一个更典型：读数有节奏地跳，节拍和旁边的变频器几乎同步。拆开看，屏蔽线两头都接了地，柜体和设备地之间本来就存在几伏电位差，屏蔽层里一直有电流流过。把传感器端那根屏蔽线剪开悬空、只保留控制器端接地，跳动幅度立刻降到原来的零头。

怎么预防：设计阶段就把这几件事定了

• 模拟量信号线用屏蔽双绞线，屏蔽层单端接地，一般接控制器端；
• 传感器和控制回路各走一路 24V，别和大功率负载共用同一个电源；
• 长距离布线避开动力电缆和变频器，必要时走金属线槽并做好跨接；
• 定期紧固接线端子，振动设备每季度看一遍，防止振动把端子震松成虚接。

常见问题

问：读数跳动是不是说明传感器快坏了？
答：多数情况下不是。按三步隔离走一遍，先判本体，再判电缆，然后判控制器，把范围缩到具体一段再谈换件，能省下不少冤枉钱。

问：用干电池试的时候电压才 1.5V，说明得了问题吗？
答：这一步只判断本体会不会跳，不考核量程和线性。干电池本身就干净，能在它供电下读数稳定，本体的嫌疑就小。

问：屏蔽线只能一端接地，那接哪一端？
答：常规接控制器端，也就是信号接收端，接机器地；传感器端悬空。两头都接会形成地环流，反而更糟。

问：长量程一定要换数字量输出吗？
答：不一定，但建议优先考虑。量程越长，同样的干扰换算成位移就越大；控制精度要求高的话，模拟量在长量程上确实吃亏。
