位移传感器干扰怎么解决？从查根源到落地的排障思路

做自动化的同行大概都碰到过这种事：液压缸上的位移传感器装得好好的，点位纹丝没动，屏幕上的数字却在自己跳舞——一会儿窜到顶、一会儿往下掉，看着就让人心里发毛。第一反应往往是"这传感器坏了"，换只新的上去，结果没两天又开始跳。

位移传感器干扰，是工业现场最磨人的故障之一。我跑现场这些年，这种活儿见得太多。说句实在话，十个乱跳里有七八个跟传感器本身没关系，是干扰没处理好。尤其是旁边有变频器、伺服、电焊机的场合，不把干扰当回事，读数根本稳不住。

下面这套排查思路，是我按现场实际顺序捋出来的：先弄清楚干扰从哪来，再看它长什么样，然后按选型、布线、接地、隔离、滤波的顺序一路治下去，最后聊聊磁致伸缩这种"怕磁"的传感器该怎么单独照顾。照着走，大部分跳数问题都能落地。

干扰到底从哪钻进来的

工业现场的干扰源，翻来覆去就那么几样：

• 变频器输出——PWM 高频开关，噪声又尖又密；
• 伺服驱动器——快速换相的脉冲电流；
• 接触器、继电器——通断瞬间的电弧；
• 大电机启动——启动电流叠着磁场突变；
• 电焊机、大功率感性负载——电网尖峰能窜到几百上千伏，危害最凶；
• 电磁铁、励磁线圈、电磁吸盘——强磁场，对磁致伸缩类传感器简直是天敌。

它们往传感器里钻，走的路其实就三条：空间辐射、共地耦合、电缆传导。这三条路子得分清，处置手法完全不一样——辐射进来的靠屏蔽和距离，传导进来的靠接线和隔离，搞混了就是白费劲。

有个特别实用的判断法：怀疑哪个干扰源，先把它停了看读数。比如把变频器一停，读数立马稳了，那基本就是辐射或者共地耦合；停了还跳，问题多半在你自己这条线上的接线和接地。这一步就几秒钟，能省你半天瞎折腾。

干扰的两种长相：共模和差模

这俩词听着玄乎，其实就是两回事。

• 差模干扰：噪声直接叠在你的信号上，接收端分不清哪个是真的。多半是信号回路被交变磁场"切"了一下，感应出电动势——几十米信号线本身就是根现成的接收天线。
• 共模干扰：噪声是两根线一起抬、以大地为回路。它自己不直接毁信号，但只要两根线对地阻抗不对称——端子没压紧、布线不对称——它就"变"成差模混进来捣乱。

想明白这点，好多做法就有道理了。为啥双绞线有用？因为干扰在两根线上感应得一样多、方向相反，一抵消就没了。为啥差分放大、仪表放大器抗扰强？它只放大两根线的"差"，共同抬高的共模部分直接扔掉——好点的仪表放大器共模抑制比能到 100dB 以上，等于把共模噪声压掉十万倍。

别一上来就加滤波，顺序比方法更重要

拿到一个跳数的现场，我的习惯是按这个顺序来：选型 → 电缆 → 接地 → 布线 → 隔离 → 滤波 → 安装。滤波我一般都放倒数第二，因为它说白了只是兜底——根源不解决，滤波开再大，数值照样慢慢漂。

选型：输出方式决定了抗扰上限

• 4–20mA 电流输出优于 0–10V 电压输出。电流不怕长线压降，抗扰强太多；传输超过 50 米，基本就该用电流了。
• 数字输出再上一档。SSI、CANopen 这类接口抗扰能力比模拟量高出一大截，强电磁环境下首选。
• 灵敏度别一味追高——越高越娇气，对环境变化越敏感，得跟后端信号处理匹配好。

电缆：这根线真别省

双绞屏蔽线是底线。双绞负责抵消磁场感应，屏蔽层负责把电场辐射挡在外面，各管一摊。图省事拿普通单芯线硬接，等于给干扰开门。

接地：最容易做错的一步

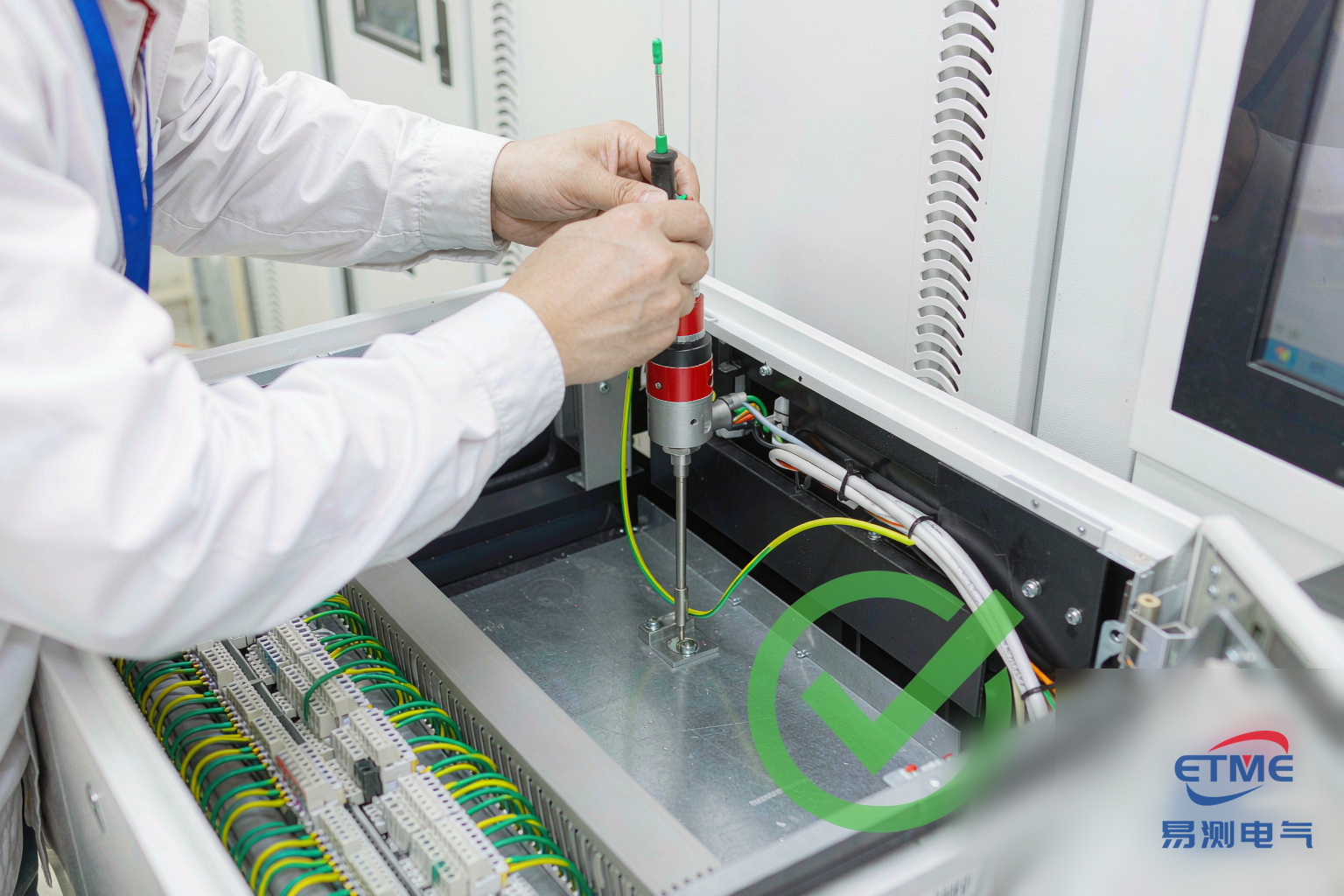

记住四个字：单点接地。屏蔽层只在控制柜那端接 PE 保护地，传感器那端悬空。

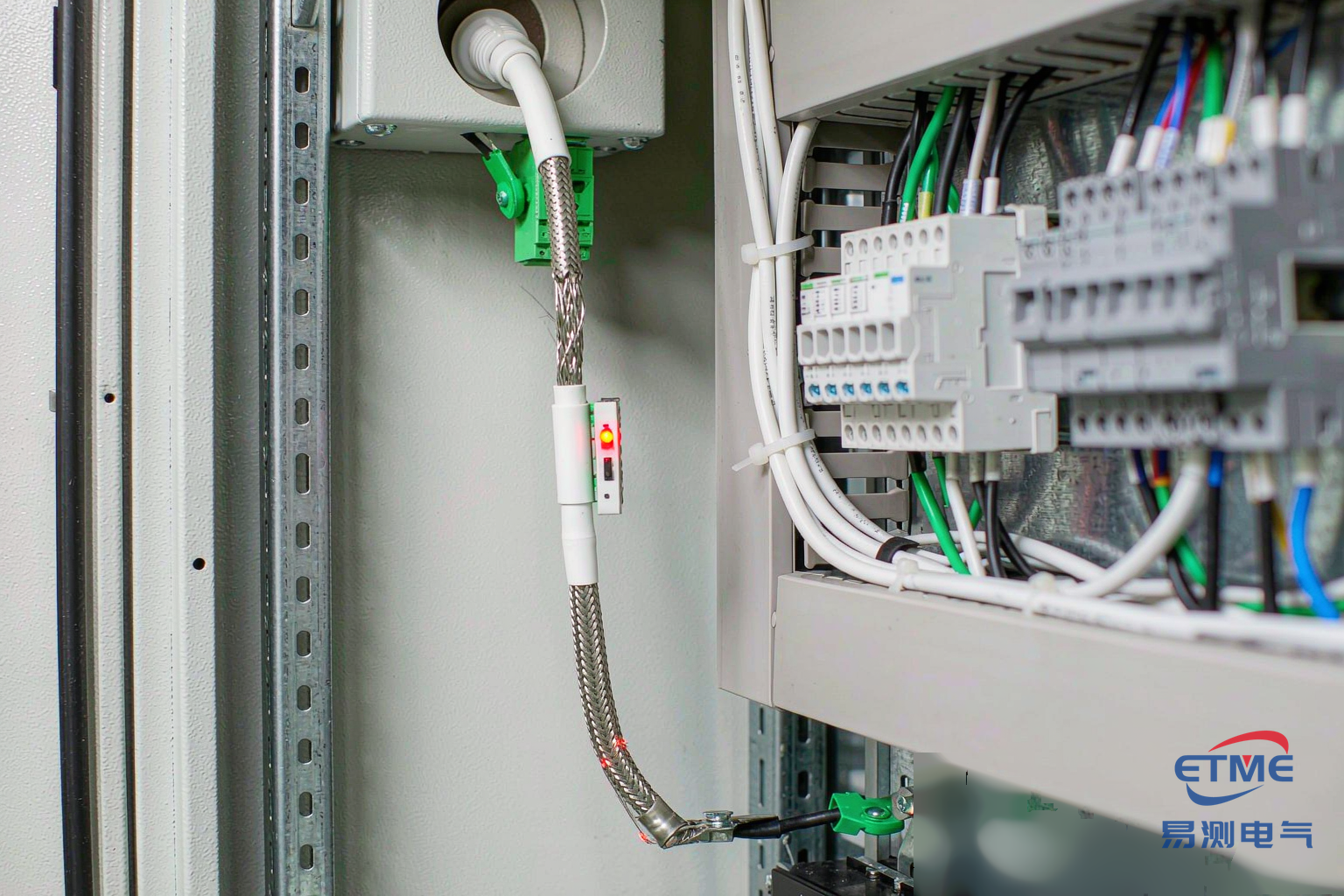

为啥不能两头都接？两头地电位不可能一样，电位差会让电流在屏蔽层上流——这时候屏蔽线反倒成了天线，越"屏蔽"越糟。

还有几条得一并做到：

• 传感器外壳通过安装支架跟机架导通好；支架垫了减震垫（带了绝缘层），就额外拉根接地线把外壳接出来。
• 柜内模拟地与功率地单点汇流，别多处接地，多点接地必出地环流。
• 接地电阻压到 4Ω 以内；不要跟变频器、大功率电机共用接地点。

布线：物理隔开是最省钱的招

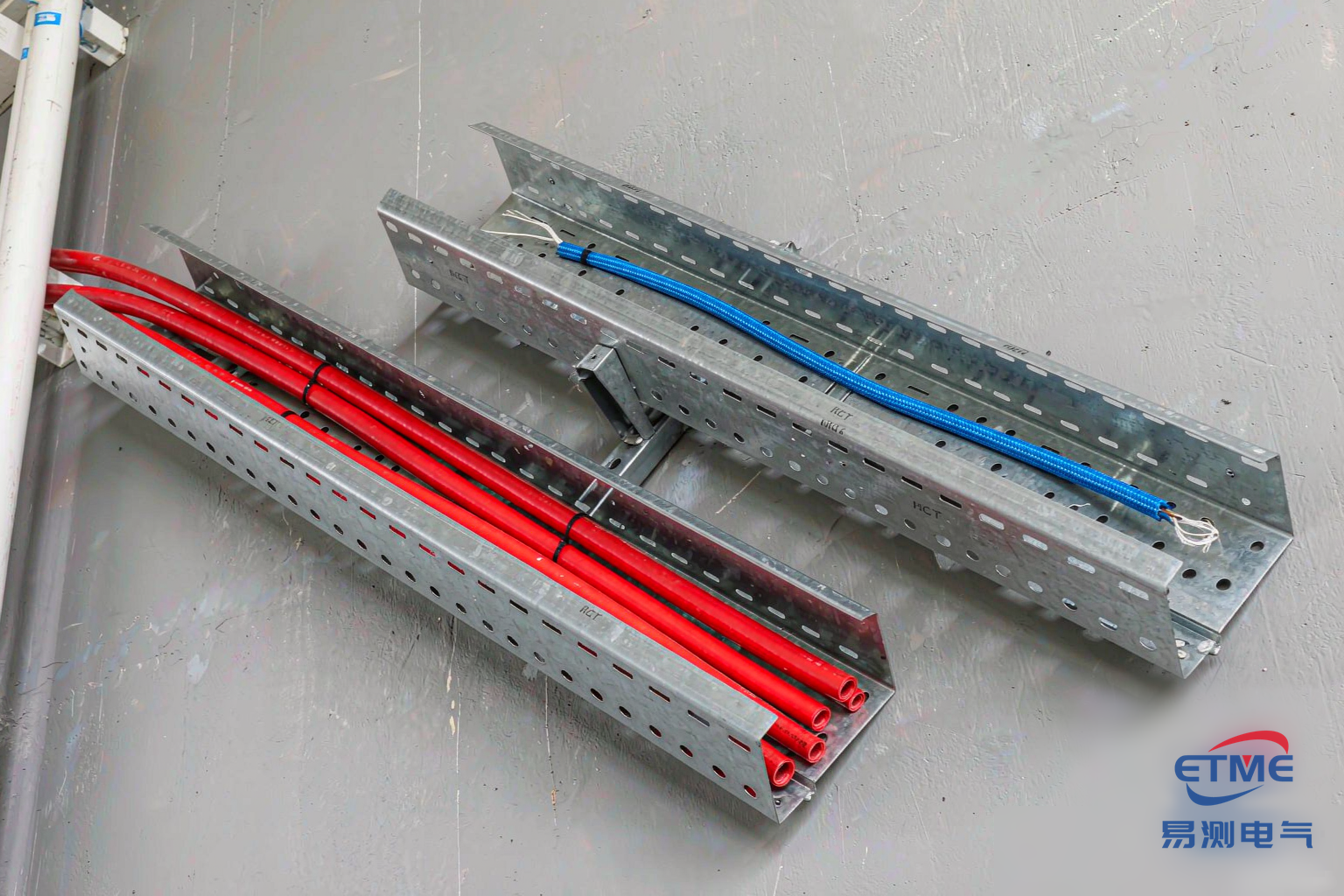

• 信号线和动力线分槽走线，间距 30 厘米以上；同槽、同穿一根钢管都是大忌。
• 非交叉不可就垂直 90° 过，千万别平行长距离并排——平行走线就是给磁场耦合递刀子。
• 线缆别盘大圈。多余长度盘成个圈，那就是个线圈，强磁场里自己就感应出干扰电压。
• 别让信号线贴着电磁铁、电机电源线、大铜排走。

隔离：把地环路一刀切断

布线和接地都做到位了还有残余干扰，就该上信号隔离变送器了：在传感器和 PLC 之间加一只（隔离电压 1500V 起），地环路和共模干扰的传播路径直接被物理断开，还能顺带做信号制式转换（比如 4–20mA 转 0–10V）。光耦隔离、隔离电源是一个思路。

滤波：硬件打底，软件兜底

硬件层：

• RC 低通滤波：截止频率 f = 1 / (2πRC)。例如 10kΩ + 100nF ≈ 159Hz——位移、温度这类慢变物理量绰绰有余，高频噪声全被滤掉。
• 电源入口加共模电感、X/Y 电容；信号线上套铁氧体磁环，对付高频辐射便宜又有效。
• 关键节点加去耦电容（比如采样输入脚对地挂一颗 0.1µF 陶瓷电容）。

软件层：

• 中值滤波：对付偶发尖峰（EMI 毛刺）最好用，取最近 N 个采样值的中位数，5 个样本就够，延迟极小。
• 滑动平均：对付随机噪声，信噪比提升约 √N——采 16 次平均，噪声降到 1/4。别取太大，滞后明显。
• 指数滑动平均（EMA）：y = α·新值 + (1−α)·旧值，兼顾平滑和响应，α 越小越平滑。

磁致伸缩传感器：单独照顾的"怕磁体质"

磁致伸缩靠"磁场 + 应力波"测位置，非接触、绝对值输出、行程能做几米，好处一大堆——但它天生怕外部强磁场，这是选这类传感器之前就得想清楚的事。

强磁干扰有两条路子：

• 交变磁场（变频器、动力电缆的变化磁力线）：穿透外壳，在波导丝里感应出涡流，扭曲检测脉冲信号；
• 静态强磁场（电磁铁、永磁体）：可能把测量磁环"磁化偏移"，基准点漂移，读数系统性偏掉。

安全距离（各厂数据略有出入，建议从严执行）

另外两条：安装时让传感器轴向跟可疑磁场方向垂直，能减小耦合；传感器周边不要额外加装永磁体或磁性件，杂散磁场叠加会引起漂移和误判。

装完别急着投产，先做三个测试

1. 全行程测试：慢速走完全程，看输出是否平滑连续，有没有跳变、死区、非线性；
2. 重复性测试：行程两端和中间各做 3 次往返，同一位置的输出偏差应在精度指标内；
3. 稳定性测试：找一点静止保持 5 分钟，看漂移是否在允许范围。

一页排障清单，照着走

说点实在的

干扰这事儿本身不复杂，难的是别把顺序搞反。根源没解决就先堆滤波，等于往漏水的桶里加水，加多少漏多少。

上面这套路数，基本是我吃一堑长一智攒出来的——哪一步踩过坑，哪一步就记得牢。你们现场要是碰到压不住的，也别硬扛，先把可疑干扰源停了做个对比，往往比闷头调参数管用得多。
