位移传感器电缆怎么选：拖链、屏蔽与长度

选传感器时大家都盯着量程、精度、防护等级，很少有人把电缆当回事。可现场跑一段时间之后，出问题的往往就是这根线：拖链里的电缆几个月就断芯，屏蔽层接错地方干扰全进来了，线拉太长读数慢慢往下漂。传感器本身好好的，坏在电缆上，换传感器的钱和时间都白花。

电缆这件事看着简单，实际上有三个独立的坑：机械寿命（弯折次数够不够）、抗干扰（屏蔽怎么接）、信号衰减（能拉多长）。三件事的判据完全不一样，用同一个标准去套，总会漏掉一条。

这篇把这三件事分开讲，最后给一张现场核对表。不管是磁致伸缩、拉绳还是直线位移传感器，只要信号要往外走，这些都躲不开。

先分清：电缆坏在哪儿

现场反馈的电缆故障，按出现频率排大致是这几类，处理方式各不相同：

这四类问题里，只有最后一条是"装的时候注意一下"就能避免的，前三条都得在选型阶段就定下来，装完再改基本等于重做。

一、拖链里的电缆：看的是弯折次数，不是截面积

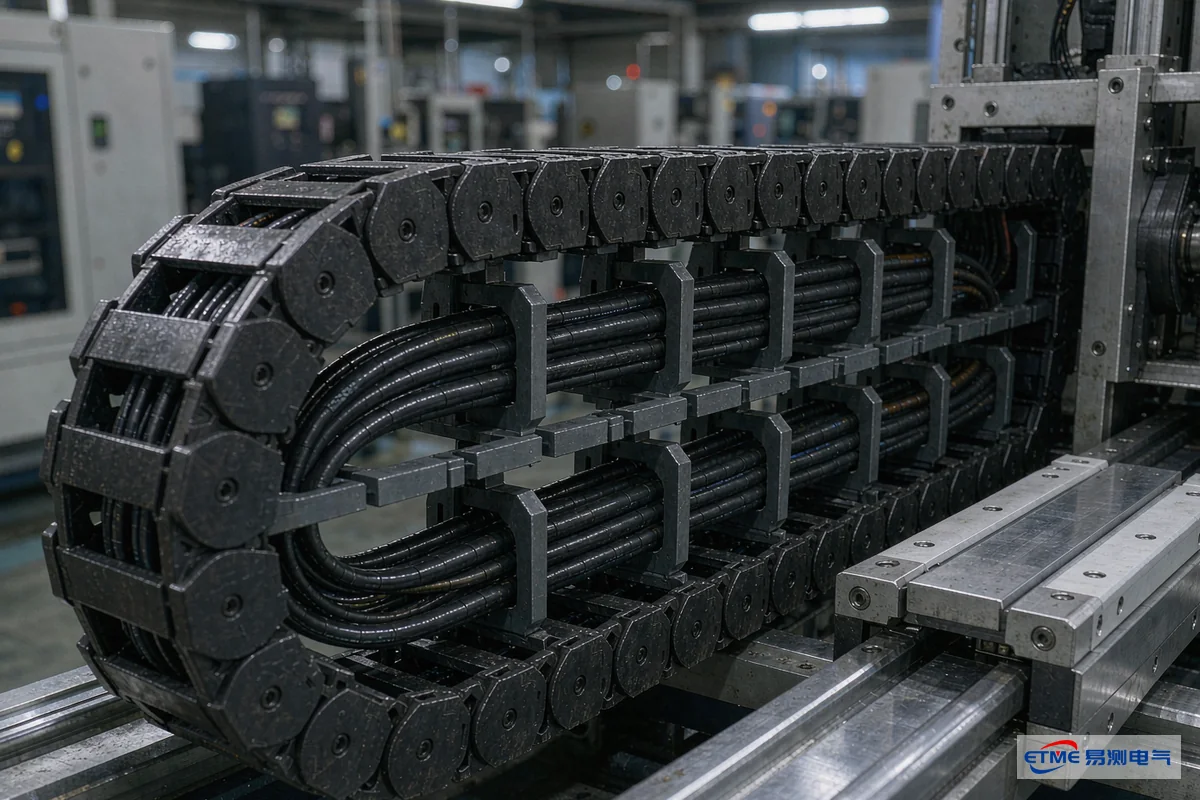

凡是传感器装在运动部件上、电缆要跟着来回动的场合，电缆就得进拖链。这时候电缆选型的核心指标只有一个：能承受多少次往复弯折。

• 普通固定敷设电缆的导体是束绞结构，弯折几百到几千次就开始断丝；
• 拖链专用电缆用细丝多股绞合，配合短节距成缆，弯折次数能到几百万次甚至上千万次；
• 两者外观可能差不多粗，价格差一两倍，但寿命差几个数量级。

另一个常被忽略的是填充与护套。拖链电缆被反复弯折时，内部线芯之间会互相摩擦，没有抗拉填充和滑移结构，护套再厚也顶不住。所以判断一条电缆能不能进拖链，看的是结构，不是看粗细。

二、屏蔽怎么接：单端，而且要接对端

传感器信号普遍是小信号（毫伏级到几伏），周围却有变频器、伺服、接触器这些强干扰源，所以电缆必须带屏蔽。但屏蔽层接哪一端，现场经常接错。

两端接地会形成地环流

如果屏蔽层在传感器端和控制器端都接地，两端地电位不完全相等，屏蔽层里就会有电流流过。这个电流本身不直接进信号，但它会在屏蔽层上产生磁场，反过来耦合进芯线——本来用来挡干扰的屏蔽层，自己变成了干扰源。

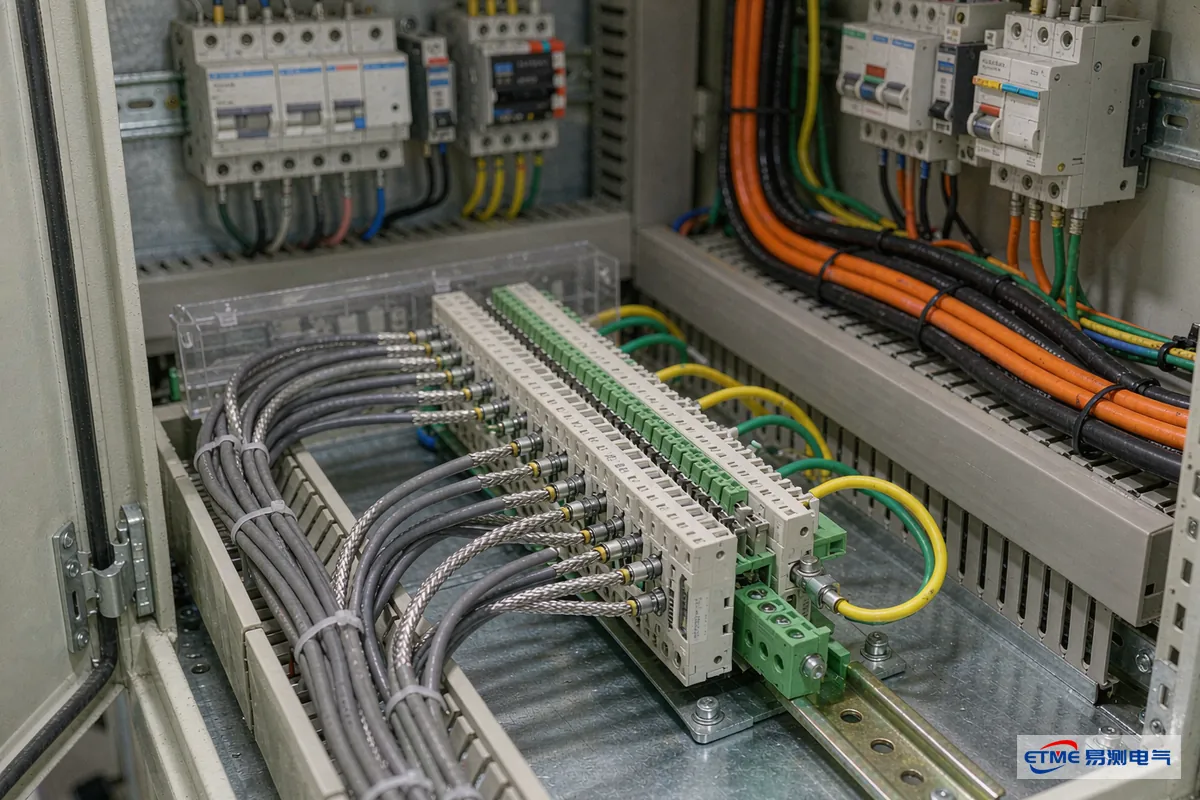

正确做法是单端接地

一般建议在控制器（PLC/仪表）一端接地，传感器一端悬空并用绝缘套管包好。这样屏蔽层起到静电屏蔽作用，又不构成回路。如果现场干扰特别强，也可以用屏蔽层单端接地加信号线双绞的组合，效果更稳。

三、能拉多长：线阻和分布电容先算一笔账

"电缆最长能拉多少米"没有统一答案，它跟输出类型强相关。同样是位移传感器，模拟量输出和数字输出能拉的长度差得很远。

模拟量（4-20mA / 0-10V）

• 4-20mA：电流输出受线阻影响小，只要供电电压扣掉线阻上的压降还够，几十米到上百米都可以；
• 0-10V：电压输出对线阻最敏感。线越长、线越细，末端信号掉得越多，还容易被干扰叠加。

算压降其实很简单：查电缆的单位长度电阻，乘以往返长度，再乘以工作电流。举个具体数：一条 0.2mm² 的线，单位电阻大约 0.09Ω/米，往返 100 米就是 18Ω；4-20mA 时压降不到 0.4V，问题不大；但换成 0-10V 小电流输出，同样的线阻带来的分压比例就不可忽略了。

数字量（RS485 / CAN / 总线）

数字信号关心的是布线拓扑与终端匹配，而不是简单的线阻：

• RS485、CAN 这类总线要手拉手串接，不能星形分叉；
• 总线两端要加终端电阻（常见 120Ω），中间节点不加；
• 线长与波特率成反比：波特率越高，允许的长度越短。

四、走线：和动力线的关系

电缆选对了，走线走错照样白搭。几条现场通用的规矩：

• 信号线与动力线分槽敷设，平行段保持足够间距，实在躲不开就交叉通过，不要平行几十米；
• 电缆进柜后，在传感器出口处做应力释放，让拉力由固定点承担，别直接传到接线端子上；
• 户外或冲洗场合，接线口朝下或朝侧面，末端做滴水弯，别朝上兜水；
• 需要机械保护时套金属软管或波纹管，但软管末端要留滴水弯，否则水会顺着管子流进接头。

五、现场核对表

把上面几条收成一张表，选型时对一遍，安装后再对一遍：

位移传感器电缆常见问题

问：拖链电缆能不能用普通电缆凑合？
答：短时间能用，但寿命差一个量级。普通电缆的导体结构不适合反复弯折，通常在几万次以内就会断丝，表现为时好时坏的断续信号，排查起来非常费劲。运动场合的电缆钱，省不得。

问：屏蔽层两端都接地不是更保险吗？
答：恰恰相反。两端接地会在屏蔽层里形成地环流，把地电位差转成干扰耦合进信号。正确做法是单端接地，一般接在控制器端。

问：0-10V 输出能拉 100 米吗？
答：一般不建议。电压输出对线阻敏感，长距离会导致信号衰减，还容易拾取干扰。优先改用 4-20mA 输出，或者把变送/信号调理做在传感器附近，用总线把数据传远。

问：电缆长度对数字总线的影响是什么？
答：主要受波特率和拓扑限制。波特率越高允许长度越短；总线必须手拉手串接、两端加终端电阻，星形分叉或漏加终端都会造成通讯不稳。

问：怎么判断干扰是从电缆进来的？
答：做对照试验——动力设备停机时记录一段读数，再在启停频繁时记录同样长的一段，看极差是否明显变大。变大说明干扰走电缆或接地路径；不变则要往传感器本体、供电或机械方向查。
