磁致伸缩位移传感器原理：扭转波是怎么被听出来的

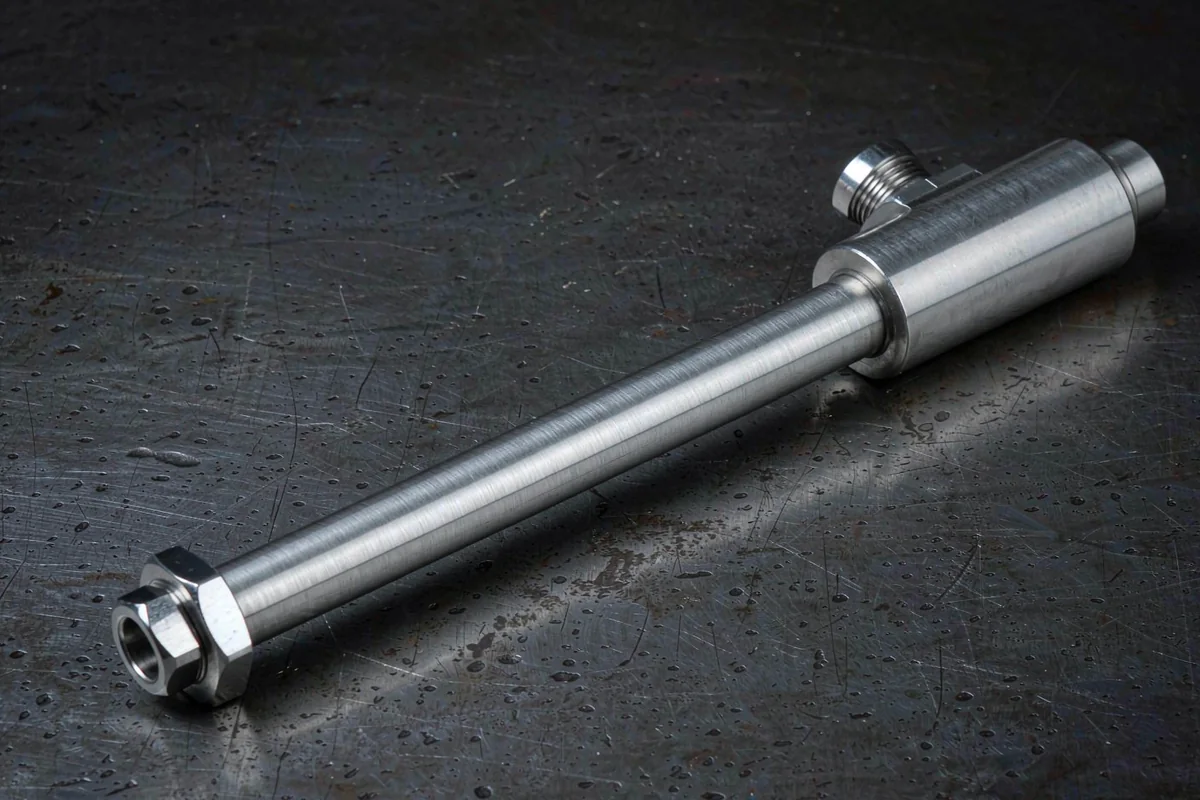

先说一个很多人都见过的场面：一台注塑机的顶针位置反馈，用的就是磁致伸缩位移传感器，量程一点五米，测杆整个藏在油缸里，外面只露一个接线头。屏幕上数字稳稳的，重复精度能到百分之一毫米；你拿手推活塞杆，推多少它报多少，中间不碰不磨，没有任何接触。第一次看的人都觉得神——一根杆子，什么也不挨着，它怎么知道磁环停在哪？

紧接着就是最常见的误解：这东西是不是靠"测磁场有多强"来定位的？磁环走到哪儿，那儿的磁场就最强，传感器测一下磁力最大的点在哪儿，位置不就有了？听着挺合理，但实际完全不是这么回事。磁致伸缩位移传感器的定位，本质上是一场计时比赛——它测的不是磁场的强弱，而是一个信号从发出去到返回来花了多久。位置，被换算成了时间。

把这场"比赛"拆开，一共五步：电子仓发一个电流脉冲，电流在波导丝周围造出环形磁场，环形磁场和磁环的永磁场在交汇处叠加，波导丝当场扭了一下，这记扭动变成一列波沿波导丝跑出去，电子仓那头的线圈把回波"听"出来，用收发时间差算出位置。下面按顺序走一遍，中间夹几处最容易被讲错的地方。

第一步：电子仓先"问一句"

电子仓（也有叫测头、头部电子仓的）里有一套脉冲发生电路，它每隔很短的时间就往波导丝里打一个电流脉冲。这个脉冲很窄，通常在微秒量级，幅度在几安培上下。电流沿波导丝向前走的时候，按右手螺旋定则，会在丝周围产生一圈环形磁场，方向绕着波导丝转。

有个细节值得盯一下：这个环形磁场是跟着脉冲一起跑的。脉冲推进到哪里，环形磁场就出现在哪里。它不是一个静止不动的场，而是一道"磁场波"沿着杆子往前扫。这一点是后面所有推理的起点，想通了它，后面就不会绕晕。

为什么脉冲要做这么窄？因为"计时比赛"的起点必须锋利。脉冲越宽，"出发时刻"就越模糊，后面量出来的时间间隔就越不准。这也是电子仓这一侧电路讲究的地方——发得干脆，才收得准确。

第二步：磁环是路标，只有交汇那一点会出事

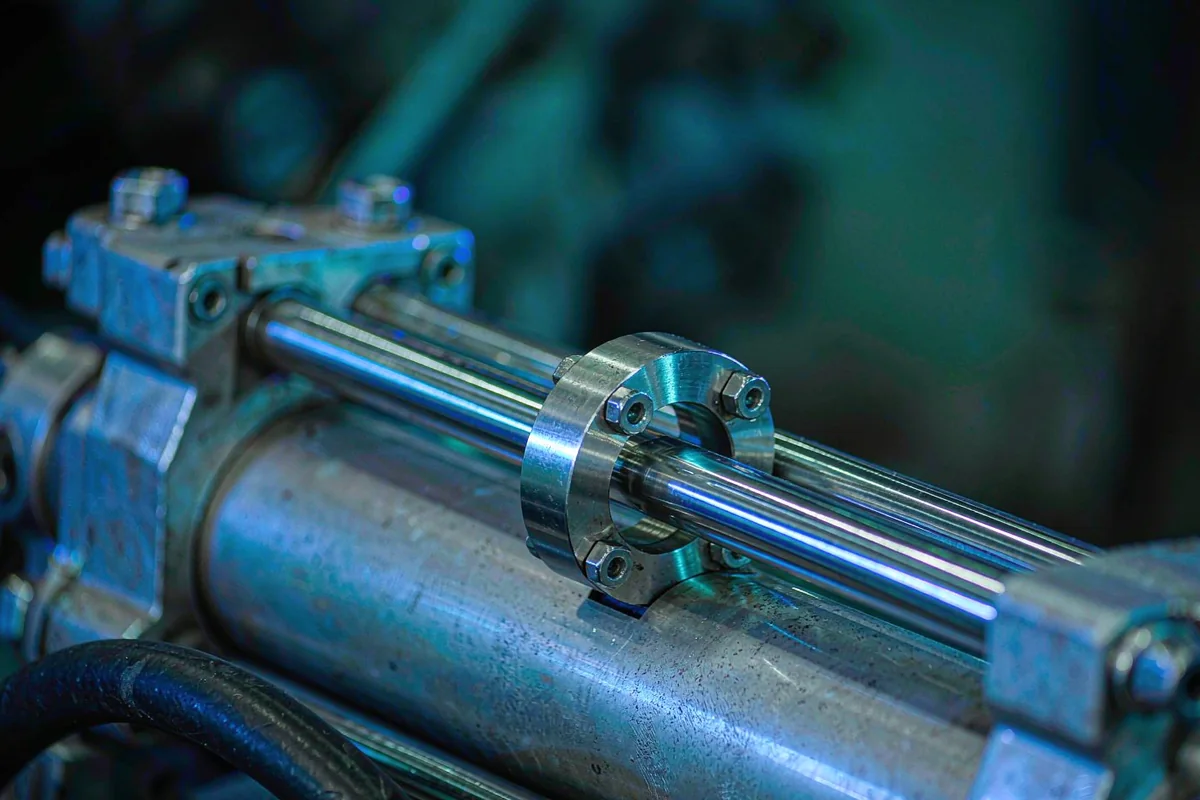

磁环（也有叫游标、浮子的）里面是永磁体，套在波导丝外面，可以沿着波导丝自由滑动，装在需要测量的运动部件上。它自己产生一个沿波导丝轴向的磁场，方向和位置都是固定的。

环形磁场是周向的，永磁场是轴向的，两者方向不同。当脉冲推进到磁环所在的那一小段时，两个场在这里叠加，合成出一个斜着偏转的瞬态磁场。波导丝在这一小段上的磁化方向，被这个合成场拽着偏转了一下。

关键就在这儿：整根波导丝上，只有磁环所在的那一点会发生这件事。脉冲扫过全程，其余位置只有一个孤零零的环形磁场，什么也不会发生。所以磁环停在哪儿，决定了"出事点"在哪儿。此时的信息还不是毫米，而是一个时刻——"脉冲发出去之后，过了多久出的事"。

第三步：为什么是"扭"，不是"伸"

波导丝用的是一种磁致伸缩材料，常见是镍基合金丝。这类材料有个脾气：处在磁场里，自身尺寸会变，这就是磁致伸缩效应。如果外加磁场沿丝的轴向，通常表现为长度的伸缩（焦耳效应）。

但这里的情况不一样。前面说过，合成出来的瞬态磁场带着周向分量，所以波导丝那一小段发生的是周向的磁致伸缩——形象点说，就是材料的一圈被撑了一下。

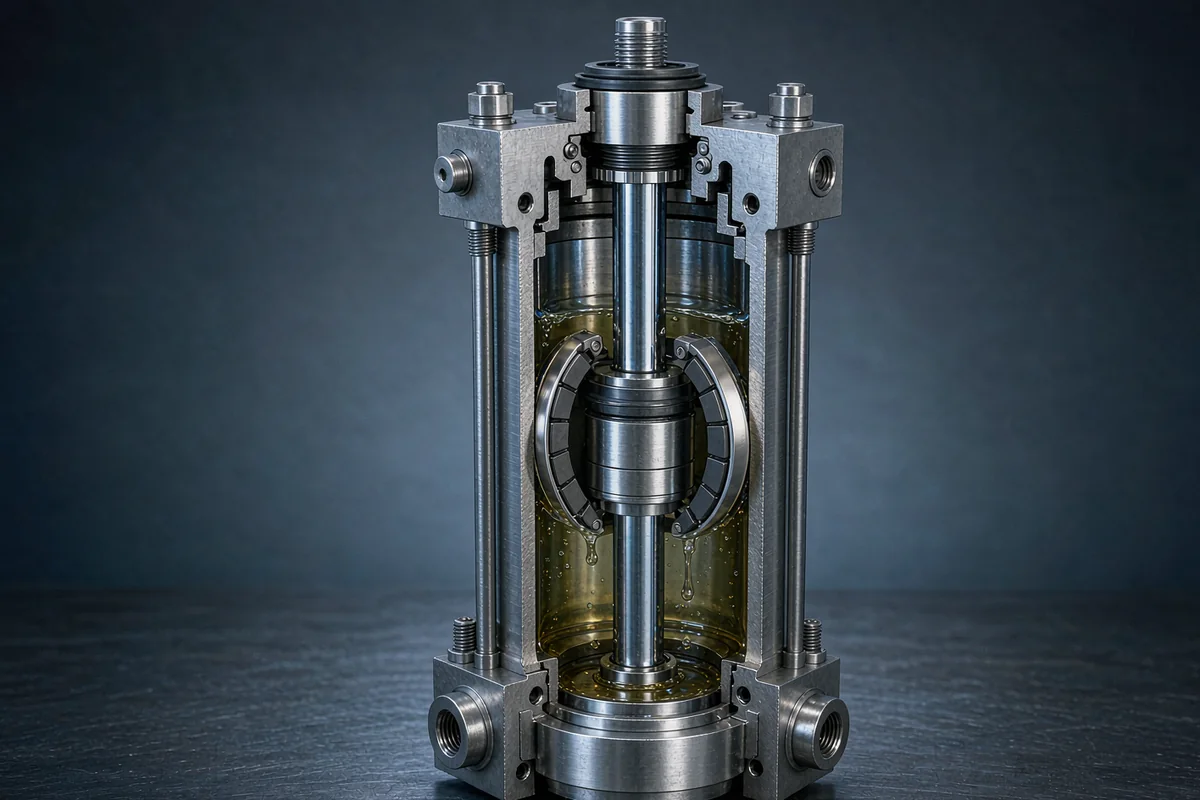

而波导丝是预张紧装进去的：一头固定在电子仓，另一头拉紧固定在管端，整根丝始终绷着。一根绷紧的金属丝，某一小段突然发生环向形变会怎么样？这个局部扰动不会待在原地，它会以弹性波的形式沿丝向两头传出去。因为扰动是"扭"出来的，传出去的这列波是扭转应变波，而不是简单的纵向拉伸波。

第四步：回波是怎么被"听"到的

扭转波沿波导丝跑，一头朝电子仓方向来，另一头朝管端去。朝电子仓来的这一列，会经过一个绕在波导丝上的检波线圈。

一根丝在扭，线圈凭什么能感觉到？因为反过来也成立：磁致伸缩材料受力发生形变时，自身的磁化状态会跟着变化，这叫逆磁致伸缩效应（维拉里效应）。扭转波扫过线圈的那几十微秒里，波导丝局部的磁通量快速变化，线圈两端就感应出一个电压脉冲——这就是回波。

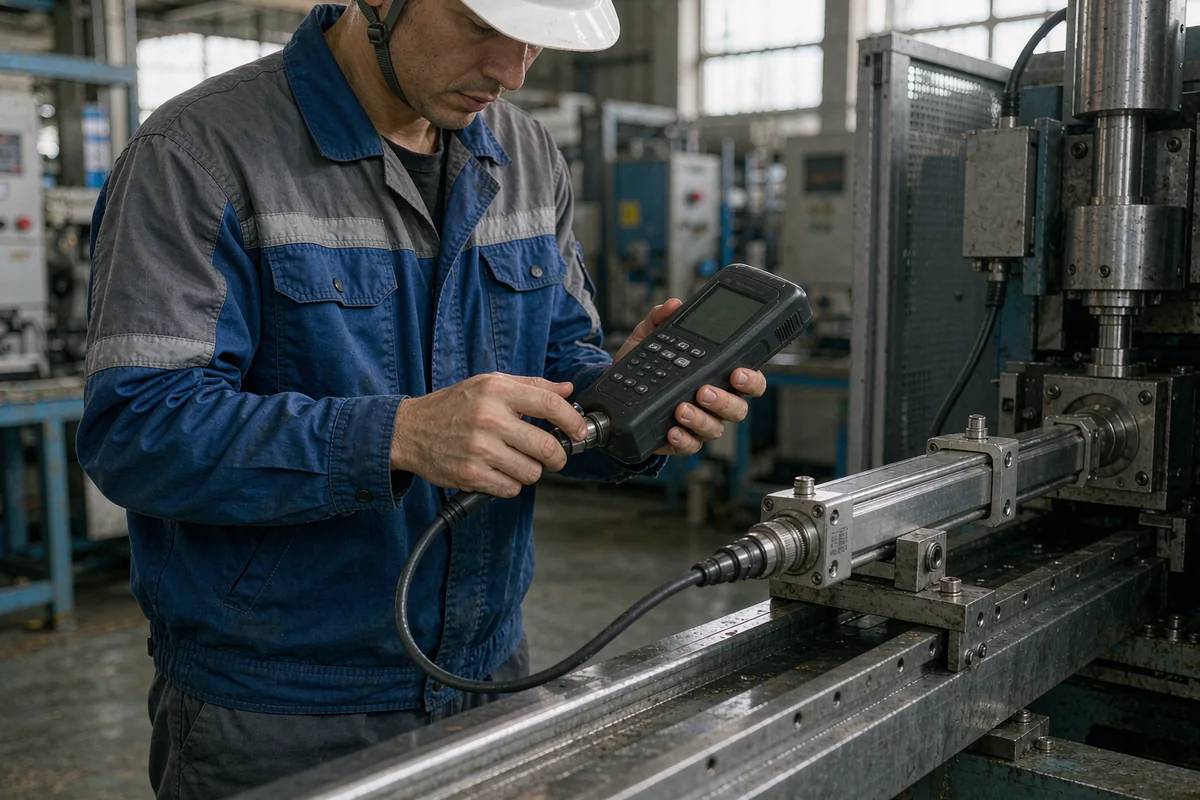

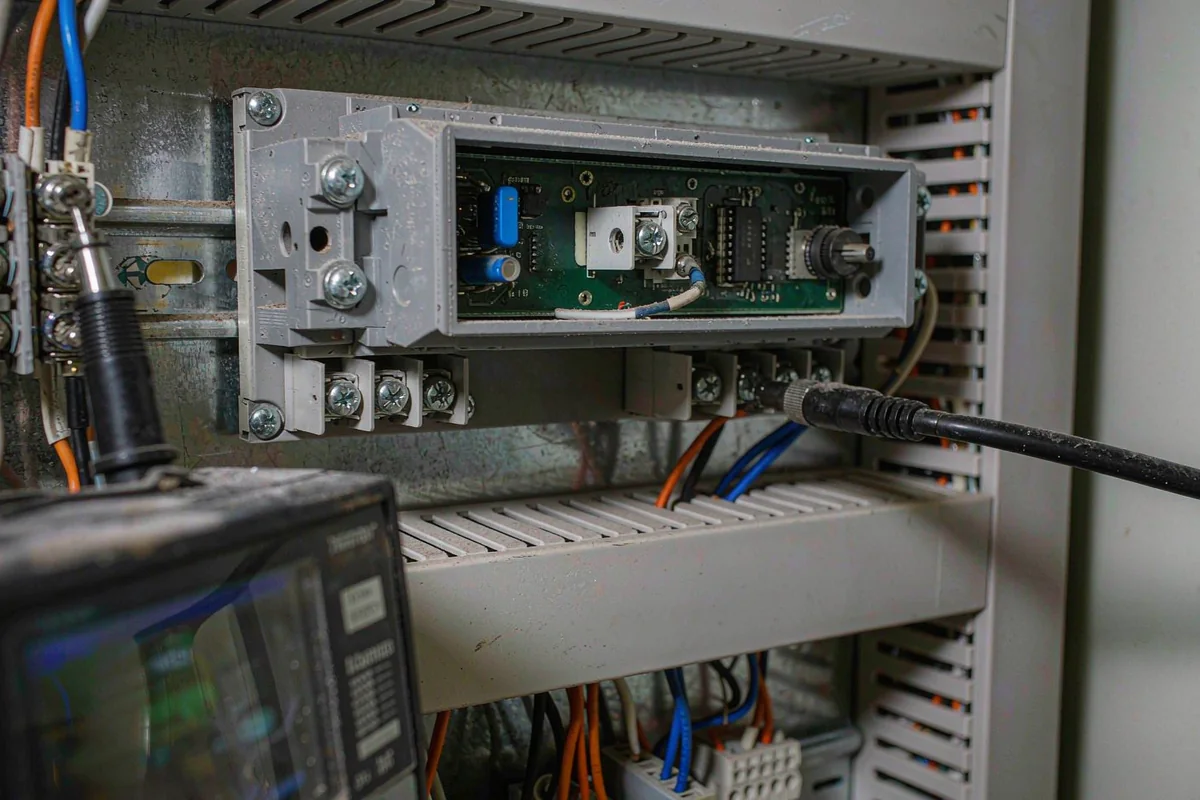

这个回波信号很小，通常只有毫伏级，所以电子仓里的放大与阈值整形电路很关键：放大倍数不够，回波淹没在噪声里；阈值定得不合适，要么漏掉、要么把噪声当回波。判据一般是"第一个超过阈值、且形状符合预期的脉冲"，太早的杂波不算。

从发出脉冲到收到回波，中间隔的这段时间就是要用的数。电子仓用一个时间数字转换电路把这个间隔量出来，分辨率往往要做到纳秒级。为什么这么苛刻？算一下就知道：波速按每秒 2800 米算，1 微秒的时间误差对应大约 1.4 毫米的位置误差。想做到百分之一毫米级别的分辨率，时间就必须量得极细。

第五步：时间差怎么换算成毫米

公式很简单：位置 = 波速 × 收发时间差 ÷ 2。除以 2，是因为波要先从脉冲所在处跑到磁环，再从磁环跑回电子仓，走的是来回两趟。

这里的波速指扭转波在波导丝里的传播速度，大约在每秒 2800~2900 米这个量级，具体看波导丝材料。这个数字看起来是个常数，实际上它会变，而变化正是这类传感器最需要照顾的地方。

这里就能看出磁致伸缩这类传感器的一个天然软肋：波速会随温度变。所以同一个磁环位置，冷机和热机量出来的时间差并不完全相同。厂家的常规做法有三条：一是用温度稳定性更好的波导丝材料；二是在电子仓里放测温元件，按标定曲线做温度补偿；三是把量程与分辨率做档量化处理，让时间分辨率落在合适的区间。

顺带说清楚一件事：这类传感器是绝对式输出。断电再来电，磁环在哪儿，它立刻就能报出位置，不需要回零、不需要找参考点。原因就在于位置是由"时间差"直接算出来的，而时间差只跟磁环当前所在位置有关，与之前走过的路径无关。这一点跟增量式的光栅、编码器完全不同，也是它在液压缸、压铸机、注塑机这些场合被大量采用的原因之一。

三个常被讲错的地方

误会一：以为它测的是磁场强度

这是最普遍的一个。如果真是测磁场强度，那磁环的磁性衰减、周围有铁磁物、外壳材料不同，都会直接影响读数；而且磁场强度随距离衰减很快，量程根本做不长。实际上，磁环只需提供一个能"标记位置"的磁场，强度只要够触发叠加就行。真正决定精度的是时间测量的精度，不是磁场有多强。想通这一点，很多现场疑问就解开了：为什么磁环上沾点铁屑未必影响读数，但时间基准一旦漂了就全盘偏。

误会二：以为磁环贴得越紧越好

磁环与测杆之间本来就要留配合间隙，靠滑动自由移动。贴死、别劲，反而会带来摩擦、卡涩、局部受热，长期还会磨损。正确做法是按厂家给的间隙与安装方向执行，滑动顺畅、没有明显阻力即可。

误会三：以为量程加长精度不变

不是。量程越长，时间差越大，时钟误差和波速误差被同步放大。所以同样精度等级下，长量程产品的绝对误差通常更大。要精度就别一味拉量程，该加支撑、该分段处理的别省。

磁致伸缩位移传感器原理常见问题

问：磁致伸缩位移传感器是靠测磁场强度定位的吗？
答：不是。它测的是电流脉冲发出到扭转波回波返回的时间差，位置 = 波速 × 时间差 ÷ 2。磁场只负责在磁环处"标记"出一个交汇点，强度大小本身不参与位置计算。

问：为什么波速会变？
答：波导丝的弹性模量随温度变化，波速跟着变；预张紧力的变化也会改变波速。所以冷机与热机的读数会略有差别，靠材料选择与温度补偿来收窄这个差别。

问：断电之后位置会丢吗？
答：不会。这是绝对式输出，重新上电立刻给出当前位置，不需要回零或找参考点。

问：磁环能自己换吗？
答：磁环是配套件，型号、方向、间隙都有要求，换错会出现读数不稳或量程异常。波导管更不能自己拆——预张紧力一旦破坏，波速就回不到出厂状态。

问：为什么长量程的精度通常不如短量程？
答：因为时间差被拉长，时钟误差与波速误差同步放大。同一精度等级下，量程越长绝对误差越大，需要靠加支撑、控温和分段标定来补。
