液位传感器怎么接线：两线制、三线制与屏蔽层怎么做

液位传感器怎么接线，先定一件事：走两线制的电流环，还是走三线制单独给电源地。制式定了，颜色和端子号才有意义；制式选错，线接得再工整也读不出数。

很多现场把接线当成“对颜色”的活，结果第一台上电正常、第二台烧供电端子，或者干脆两台读数差一大截。原因通常不在颜色记错，而在于两线制与三线制的回路接法不一样，屏蔽层怎么落地也不一样。

这篇按制式、引线定义、出线形式、屏蔽接地、上电前核对这五件事拆开讲，配合产品资料页上的引线表对一遍就能上手。

两线制、三线制、多线制差在哪

制式决定回路怎么闭合，也决定柜内端子怎么排。三者的区别看这张表就够了。

两线制最省线，也最容易被接错：把两线制仪表当成三线制接，等于把信号回路和供电回路短在一起。三线制的多出那一根是电源地，不是屏蔽层，这两根线混用的现场特别多。

引线定义以产品资料页为准

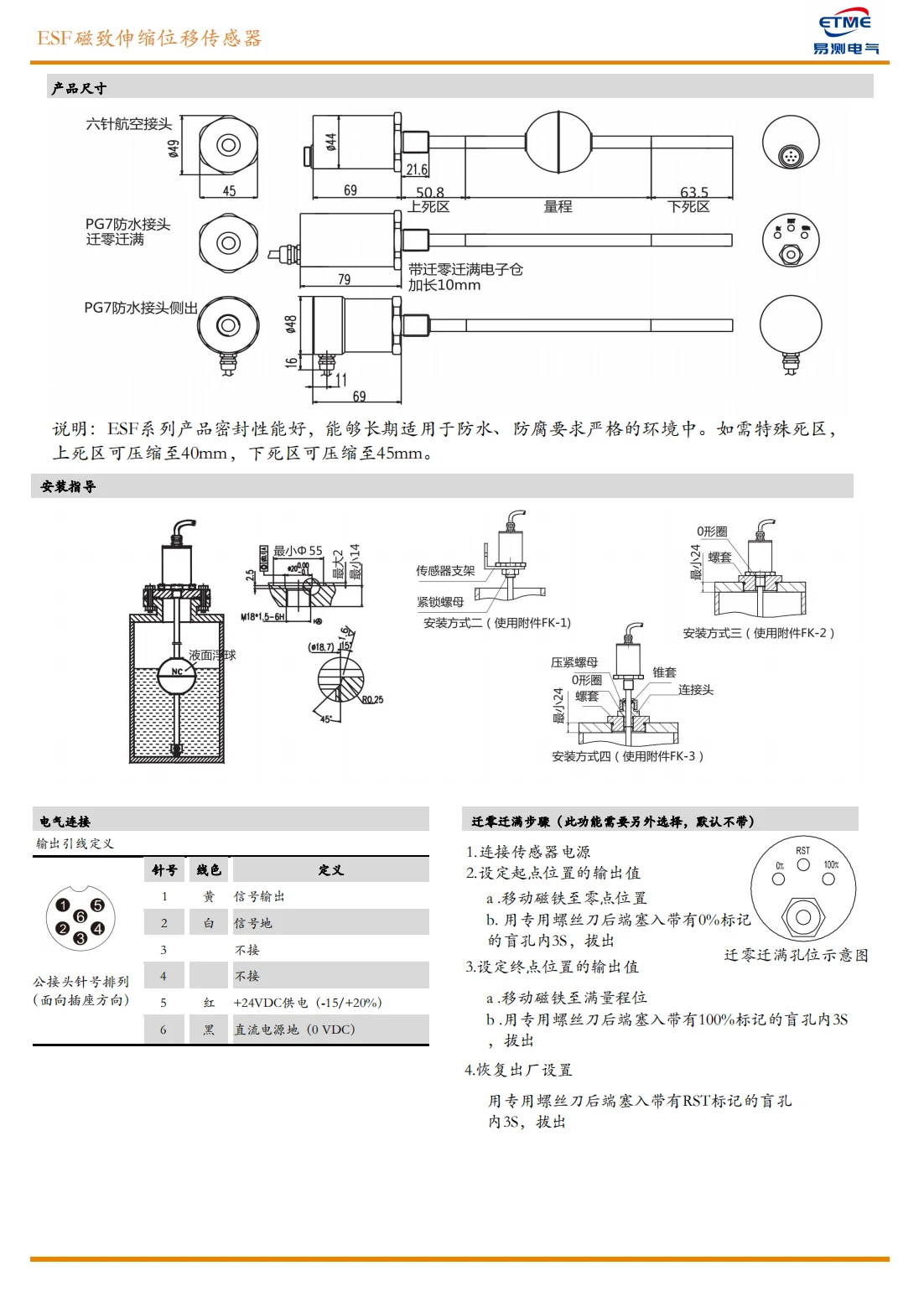

以全不锈钢外壳磁致伸缩液位传感器为例，六针航空插头的引线定义在产品资料页上写得很明确：一黄、二白、三不接、四不接、五红、六黑。红与黑是供电，黄与白是信号侧，方向不要记反。

针号方向要按“面向插座方向”数，也就是插头针脚朝向自己时从左到右的顺序。现场拿着线在背面数针号，数出来的顺序正好相反，这类差错在返工单里出现得不少。

两线制与三线制的回路怎么连

传感器 黄 信号输出 白 信号地

PLC / 采集模块 AI 通道 4-20mA 电源由通道提供 两线制：两根线既供电又传信号

三线制仪表 红 供电 黑 电源地 黄 信号 / 白 信号地

直流电源 + 采集端 电源单独进柜 信号回独立通道 三线制：电源与信号分开走

图上两种接法的差别，落到柜内就是端子数量差一格。两线制把仪表的供电和信号合在一对端子上，电源由采集通道给出；三线制把电源单独引一对，信号回路独立。接线前先确认柜内 AI 通道是不是带配电输出，不带配电的通道接两线制仪表，量出来永远是零。

直出电缆还是航空插头

出线形式在选型时就要定，装到现场再改很麻烦。两种形式各有适用场合。

• 直出电缆线：线直接进接线盒或者柜内端子排，中间少一个接头，防护面少一处。缺点是一旦电缆被拉伤，整台仪表要一起换。
• 六针航空插头：插头可拆，检修时拔掉就能把仪表取下来。插座朝向和针号排列要在资料页上核清楚，现场常见的六针接口外径与长度要跟罐体开口一起考虑。
• 带迁零迁满功能的电子仓：尾部会多出三个盲孔，对应零点、满量程与复位。这类电子仓整体比常规的长一些，安装前要在罐体上方量一下预留空间。
• 侧出线形式：罐顶空间紧张、电缆需要贴着罐壁往下走的时候更顺手，走线转弯半径比尾部直出小。

屏蔽层怎么接、往哪接

罐区信号线拉得远，屏蔽层没接好，读数会随机跳。屏蔽层的作用是让干扰电流走屏蔽层、不走信号芯线。

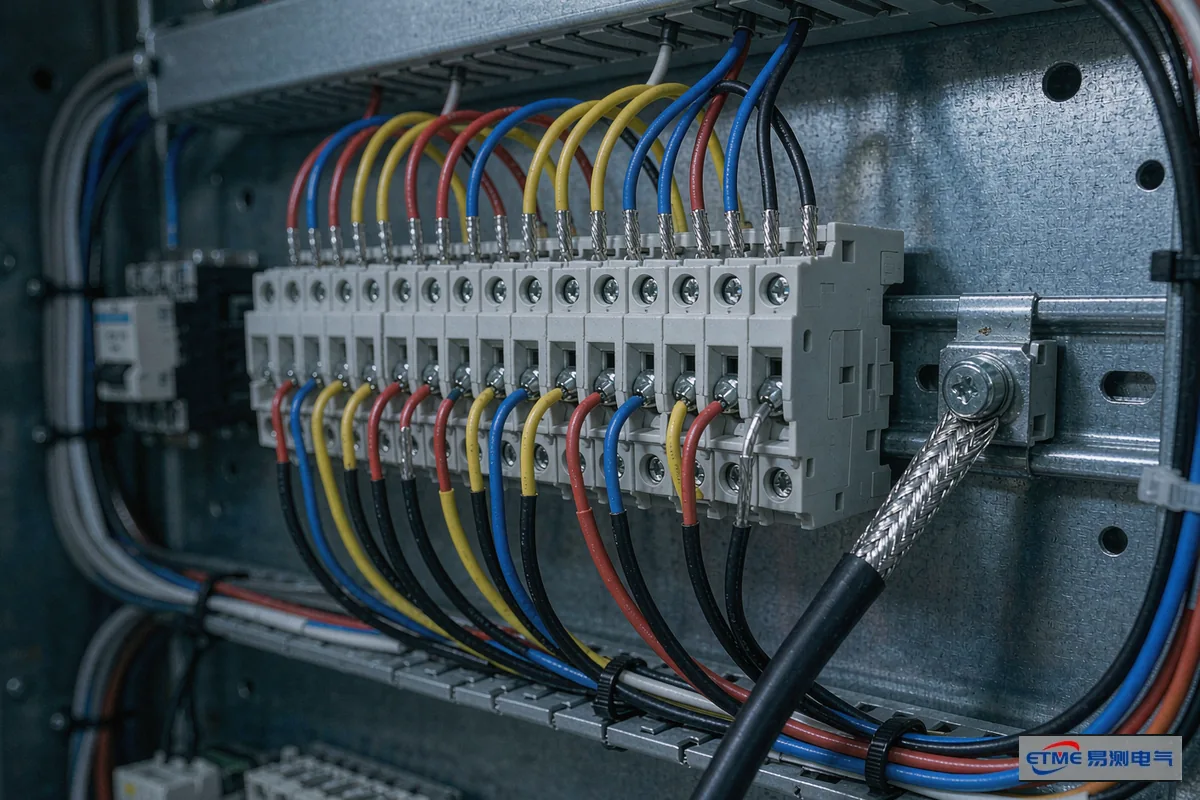

• 常规单端接地：在控制柜一侧把屏蔽层接到信号地，传感器端悬空。两端都接会形成地环流，把两端地电位差引进信号回路。
• 屏蔽层要连续：中间经过接线盒、端子排时不能断开，断了不续接，防护效果就停在那一处。

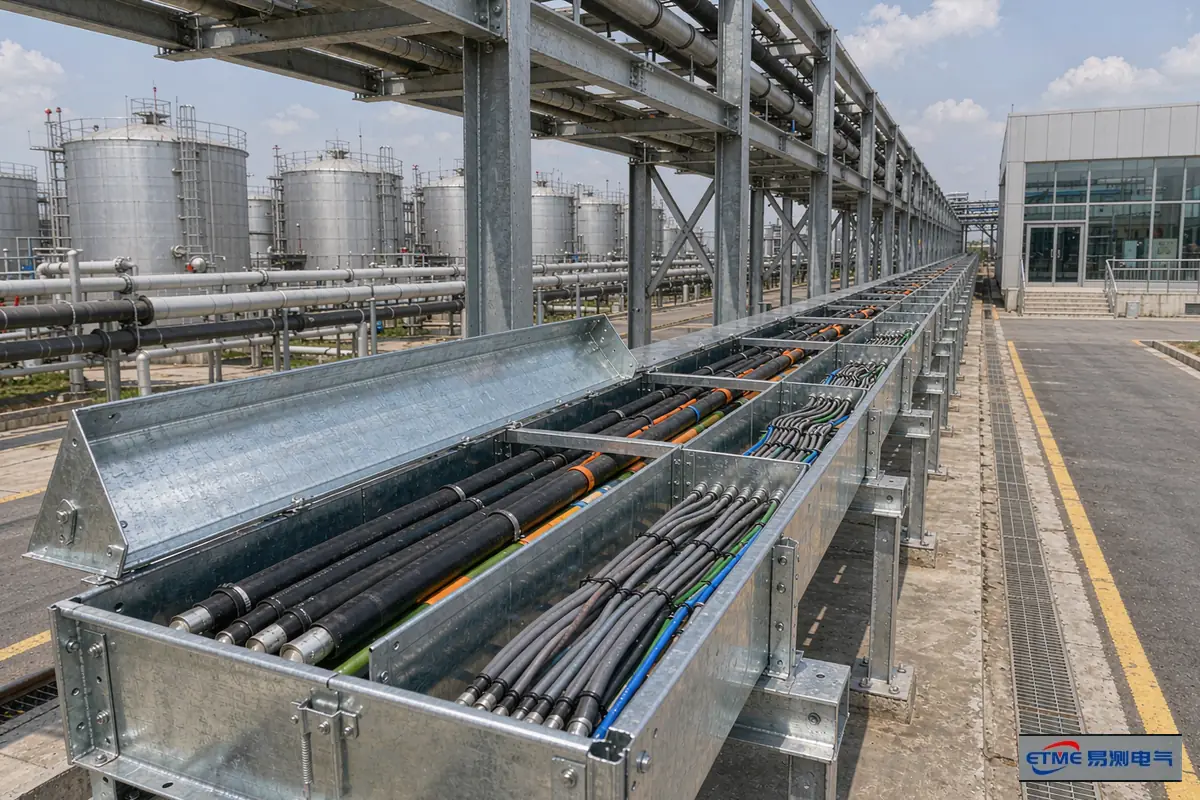

• 信号线单独走一层：与动力电缆共桥架时分层敷设，平行紧贴的段落越短越好。
• 信号地与电源地分开：白线是信号地、黑线是电源地，这两根在柜内不要并到同一个端子上再引出，接到不同端子上再统一接地更干净。

上电之前要核对的四件事

1. 量供电电压：二十四伏供电允许负十五到正二十个百分点偏差，也就是二十点四到二十八点八伏这个区间。空载电压正常、带载掉到二十伏的电源要换。
2. 量回路绝缘：信号地与外壳之间绝缘能力标的是五百伏。接线前用绝缘表核一遍，比上电后烧通道划算。
3. 核对极性保护与超压保护范围：产品资料上极性保护到负三十伏、超压保护到三十六伏，接反了不一定马上坏，但长期是不允许的状态。
4. 按制式对端子：两线制的两根线、三线制的三根线，逐条对着柜内图纸点一遍，把空脚（三、四针）用绝缘套管封好。

三种接线方法和图解里最容易错的地方

接线方法与图解的完整版可以对照 磁致伸缩位移传感器模拟量接线图：17 系列端子对照，不同系列的针脚定义汇总在 磁致伸缩位移传感器全系列接线图与针脚定义说明。上电前该做的核对项，另有一篇 磁致伸缩位移传感器安装接线：上电前先做四件事 可以一起看。

液位传感器接线常见问题

问：液位计三根线怎么接？
答：三根线对应电源正、电源地、信号，具体哪根是哪根要看资料页，不是固定颜色。以本页引线表为例，供电是红与黑，信号侧是黄与白，空脚不接。

问：用四线制延长线可以吗？
答：可以，但要按信号侧与电源侧分开走的原则接线。四根线里如果两根供电、两根信号，就把信号对单独引到采集端，不要与供电对混压。

问：24V 电源离得远，压降会影响读数吗？
答：会影响。允许偏差是负十五到正二十个百分点，线太细、太长会掉到区间外。两线制回路里压降还会直接改变回路电流，远端量一下供电电压再定是否加粗线径。

问：接线盒里要不要加浪涌保护器？
答：看罐区雷季情况。信号侧与电源侧都可以加，装在控制柜进线侧比装在仪表端更常见。雷击与浪涌的分路径排查见正文相关阅读。

问：上电后读数一直是二十毫安，是接线错了吗？
答：二十毫安对应满量程，可能是量程端点设错，也可能是磁铁位置在满量程端。先核对接线制式，再核量程设定，最后才判断仪表。设定方法见 磁致伸缩液位计精度受哪些因素影响 与产品资料页的迁零迁满说明。
