液位计怎么调上限下限：量程零点满量程与报警开关点的区别

液位计怎么调上限下限，先分清问的是哪一件事：量程的零点与满量程，还是报警用的上下限开关点。前者在仪表侧设定，后者通常在 PLC 或报警仪里设，搞反了会调半天没反应。

现场最常见的情形是：罐子空到某个高度要停泵，满到某个高度要停进液，操作工把这两个高度当成“上下限”；而仪表工程师说的上下限，其实是 4-20mA 对应哪两段液位。两句话都说“上下限”，指的是两套完全不同的设定。

这篇把两套设定的区别、迁零迁满的具体操作、死区与量程的换算、以及设完怎么复核讲清楚，配合图纸上的三个盲孔位置对一遍就能上手。

两套“上下限”的区别

把这两套设定分开记，后面所有操作都不会乱。

零点设错，全量程读数整体平移；满量程设错，读数会按比例放大或缩小；报警上下限设错，读数全对但泵的动作点不对。三种错误现象不一样，排查方向也就不一样。

量程端点按罐体实际液位范围定

量程端点不是按罐体总高定，是按“实际会用到的那一段”定。罐体高六米、液位长期只在两米到四米之间变化，就把零点放在两米、满量程放在四米，而不是把整罐六米摊完。

• 量程摊得太宽：分辨率被稀释。十六位对应的分度数固定，量程六千米时一个分度约零点零九毫米，量程一千毫米时一个分度约零点零一五毫米，同样的电路，可用精度差好几倍。
• 量程摊得太窄：工艺波动一超出设定段，输出就贴在上限或下限不动，看着像仪表坏了，其实是量程不够。
• 液位变化范围要按工况取：把正常工况、开停车工况与极端工况三种液位范围都列出来，取并集再留百分之十到二十余量。

输出形式在选型时一并定：模拟量有零到二十毫安、四到二十毫安、正负十伏、零到五伏、零到十伏几档，数字量可以走 RS485 或 SSI。走数字量的话，量程端点是在通讯参数里设，不在盲孔里迁零迁满，这一点要跟柜内方案一起确认，具体见 智能磁致伸缩液位计的输出与联网方式。

迁零迁满怎么操作

磁致伸缩液位计的零点与满量程，多数系列是在电子仓尾部用三个盲孔来标定，产品资料页上的迁零迁满步骤写得很具体，功能需要在订货时选配，默认不带。

1. 接好电源：按接线制式给上二十四伏供电，确认输出回路已经接通，标定过程中读数要能实时看到。
2. 设定起点位置的输出值：把浮球（也就是位置磁铁）移到零点位置，用专用螺丝刀后端塞进带 0% 标记的盲孔内保持三秒，拔出。
3. 设定终点位置的输出值：把浮球移到满量程位置，用同样的方法塞进带 100% 标记的盲孔内保持三秒，拔出。
4. 需要时恢复出厂设置：塞进带 RST 标记的盲孔内保持三秒，拔出，之前设的零点与满量程一起清掉。

死区与量程的关系

图纸上量程段的两端各有死区，上死区四十毫米、下死区四十五毫米，这两段是采样不到的区域。罐体开口、浮球活动范围与量程段要一起对。

上下限设定里最容易吃亏的是“贴端”。把停泵点设在浮球能到达的最低位置，浮球刚好落到死区里，读数不动，程序判断不出已经到底。稳妥做法是把报警点往量程段里收一段，收多少取决于介质波动幅度，一般留百分之五到十的量程。

报警上下限设在哪一层

报警点跟在仪表侧还是 PLC 侧，取决于工艺要求与安全等级。

• 仪表侧只做量程：常规模拟量液位计只输出测量值，不停泵不报警，所有判断都在 PLC 里做。方案简单，改动作点改程序即可。
• 上位机做软件报警：无纸记录仪或上位机组态里设高限低限，报警值可随时改，适合频繁调整的工位。
• 独立报警回路：涉及联锁与安全动作的场合，按工艺要求单独配报警回路，不依赖采集模块的软件判断。

把报警点放在 PLC 侧的好处是标定时不用动：仪表的零点与满量程定完，PLC 里按液位高度设高限低限，两者互不干扰。反过来把报警写进仪表侧的功能（带开关量输出的型号），换表就得重设一遍，现场要留记录。

设完怎么复核

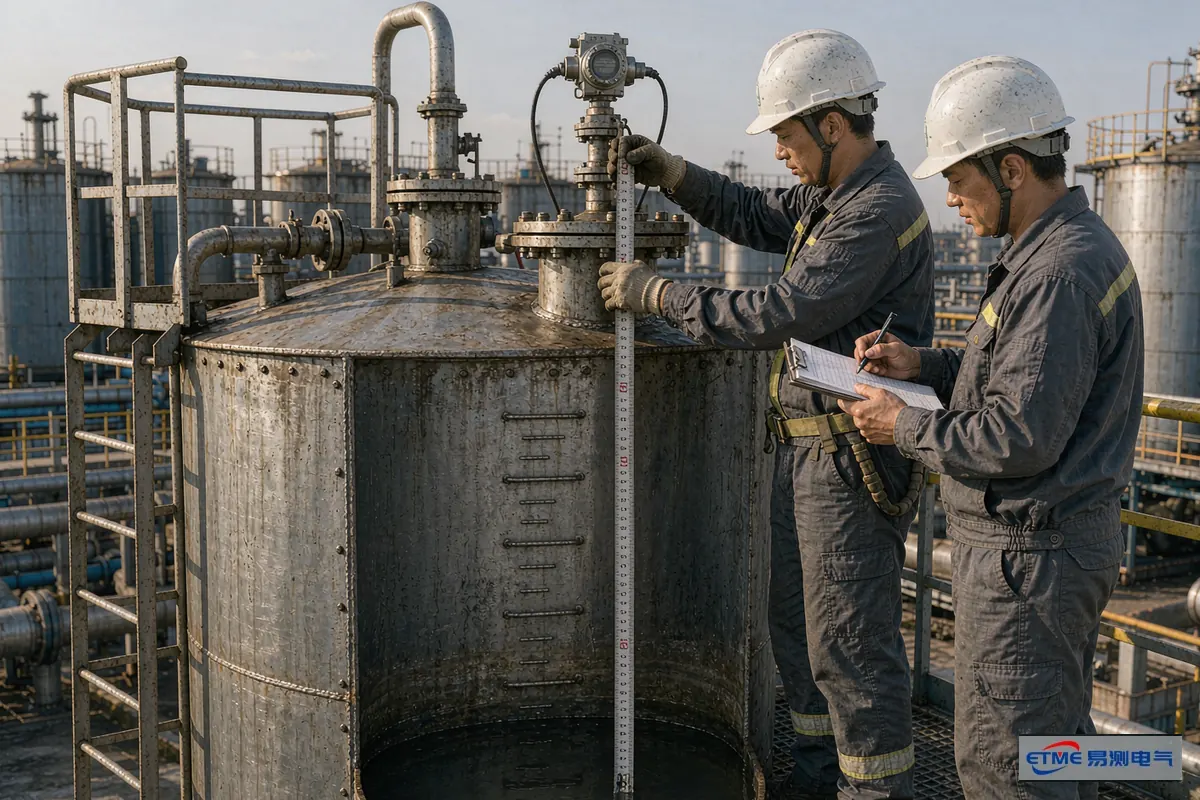

1. 用实际液位核零点：等到液位稳定在已知高度（尽量接近零点那一段），核对输出电流或显示值对应的液位，偏差超预期就重新标定。
2. 用一次满量程动作核终点：进液或排液做一次到接近满量程的动作，看输出是否按比例变化，别只看一个点。
3. 核上下限动作点：手动模拟液位到报警值，确认 PLC 或报警仪动作位置跟设定一致。
4. 留记录：把零点对应高度、满量程对应高度、报警值写进设备台账。换表、换浮球、清洗之后再复核时，有原始记录才看得出漂移。

校准与标定的完整流程可以对照 直线位移传感器电子尺校准：零点与满量程步骤，模拟量斜率怎么标定翻 模拟量位移传感器校准步骤与斜率标定，标定周期与超差处理翻 位移传感器标定方法：步骤、周期与超差处理。

液位计调上限下限常见问题

问：盲孔标定需要拆表吗？
答：不需要，标定在电子仓尾部完成，仪表保持安装在罐体上即可。但浮球位置必须实际移动到零点与满量程位置，所以罐体液位要能配合移动。

问：迁零迁满的功能是不是每台都有？
答：不是，产品资料页上写明这一功能需要在订货时另行选配，默认不带。选型阶段就要提出，装到现场发现没有这三个盲孔，只能返厂或更换。

问：标定完读数反向了，怎么回事？
答：常见原因是零点与满量程两个位置做反了。零点设在低液位、满量程设在高液位，输出才是随液位上升而增大。按 RST 复位后重新按顺序标一遍即可。

问：量程段一定要用满吗？
答：不必。量程端点按实际液位变化范围定，量程段两端留出的死区用不到就不影响。把量程设得过宽只会稀释分辨率，把量程设得过窄会让输出贴端。

问：改完量程，PLC 那边要不要动？
答：要。仪表侧改了零点与满量程，PLC 里按电流换算液位的公式跟着变。两边不同步，显示就会出现整体平移或比例错误，改完两边都要复核。
