液位传感器怎么判断好坏：从供电电流查到浮球卡滞

三步都过：本体与回路正常，问题在工艺或设定（浮球卡滞、量程设死、基准面错）

第一步不过：查电源容量、线径、端子压接与插头针脚

第二步不过：查制式是否选对、回路是否断线、屏蔽与接地是否到位

第一步：量供电

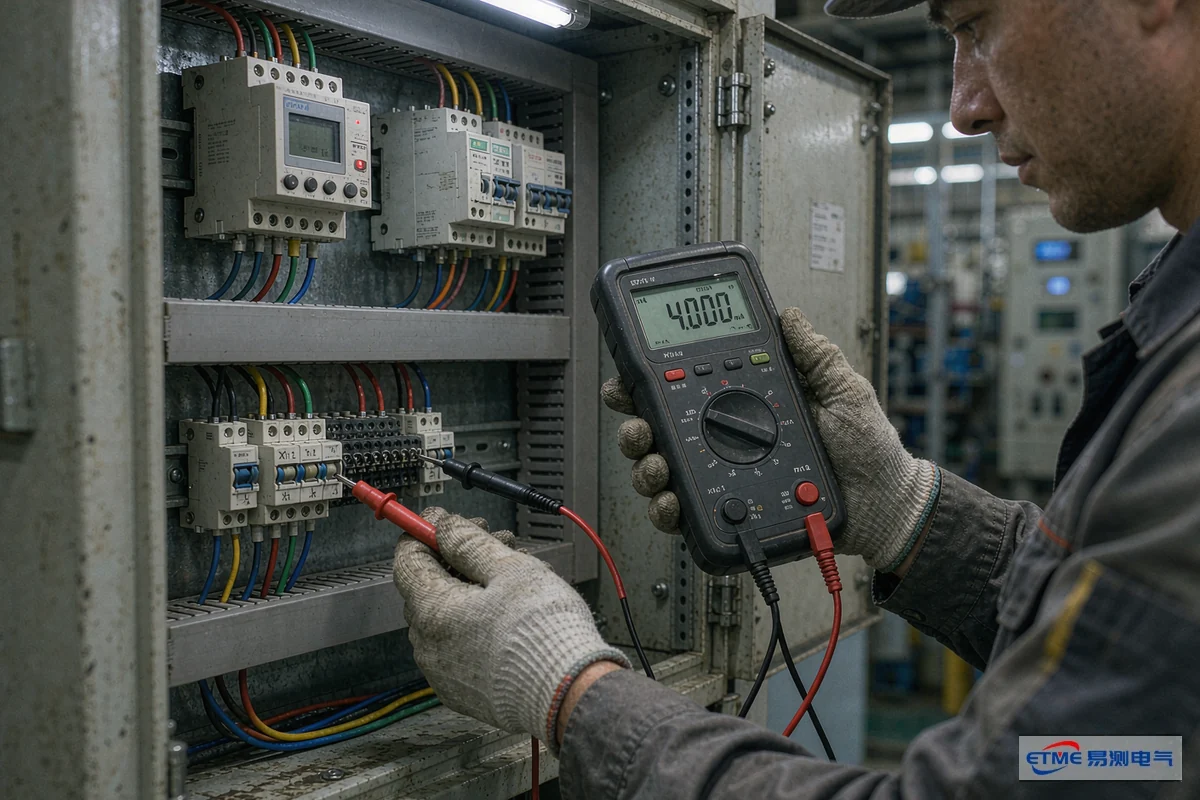

供电量在柜内端子上，不要量电源空载电压。二十四伏供电允许负十五到正二十个百分点偏差，也就是二十点四到二十八点八伏之间。

1. 空载电压正常、带载掉压：电源容量不够或线径偏细。工作电流小于六十毫安，看着不大，但长线缆加上柜内其他负载，末端电压可能掉出区间。
2. 电压为负：极性接反。产品资料上标了极性保护到负三十伏，接反不一定会立刻损坏，但不能当作正常运行状态。
3. 电压偏高：超压保护标到三十六伏，超过这个值风险明显上升，先查电源与浪涌。
4. 电压正常但回路无电流：往下查回路连续性，重点看端子压接与插头针脚。

第二步：按输出类型量信号

输出类型不同，量法完全不同。拿电压档去量电流环，量出来的数没有意义。

第三步：显示值跟实际液位对不上怎么办

这一步是判断“真坏”还是“没调好”的分水岭。

• 先确认基准面：罐口基准面、安装法兰面、浮球中心线，三者取的是不是同一个零点参考。基准面挪了，读数跟着整体平移。
• 再确认液位本身在动：进出液、搅拌、起泡都会让液面真实波动。读数在动而人以为没动，多半是没看到液面。
• 再核量程设定：零点与满量程对应的高度跟台账是否一致，改过工艺没改设定的情况不少。
• 最后看线性：取低中高三个液位点，偏差都朝同一个方向、数值相近，是零点问题；偏差随高度放大，是量程或斜率问题。

按输出类型分档测量的现场做法，可以对照 位移传感器检测：万用表按输出类型怎么量；无输出与跳变两类故障的分支排查翻 磁致伸缩位移传感器故障排查：无输出与跳变。

浮球卡滞：最容易被漏掉的一类

磁致伸缩液位计的位置磁铁是浮球，浮球跟着液面走。浮球被卡住时，电气侧一切正常，输出电流稳定、绝缘也好，就是读数不动。

• 典型表现：液位明显变化，读数长时间停在一个数上；随后某一次突然跳到另一个位置，跳变幅度大且不连续。

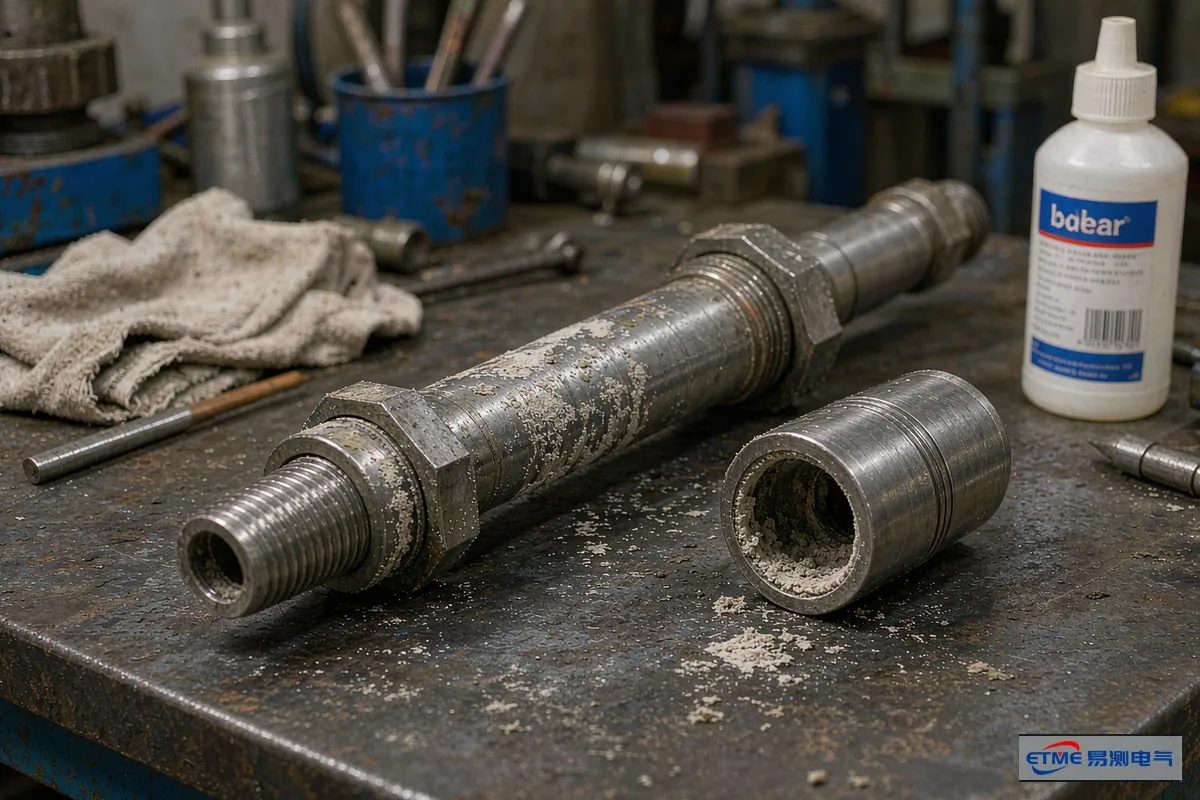

• 常见原因：测杆或浮球表面结垢、罐壁或导向件顶住浮球、介质粘稠带走不畅、罐内有搅拌或进出液口冲击让浮球贴壁。
• 核对间隙：测杆直径十毫米，浮球与测杆之间的配合间隙被垢层吃掉之后就会卡。停罐清洗浮球并按实际杆径复核间隙。
• 加装导向或防波：有搅拌、有进出液冲击的罐体，加导向管或防波结构，浮球晃动会明显收敛。

浮球卡滞的完整排查步骤见 磁致伸缩液位传感器安装要点与浮球卡滞排查，跳变类问题的分步排查翻 磁致伸缩位移传感器测量跳变：5 步排查与正确处理。

哪些情况该换新

判断出本体故障之后，还要判断值不值得修。这几种情形换新更划算。

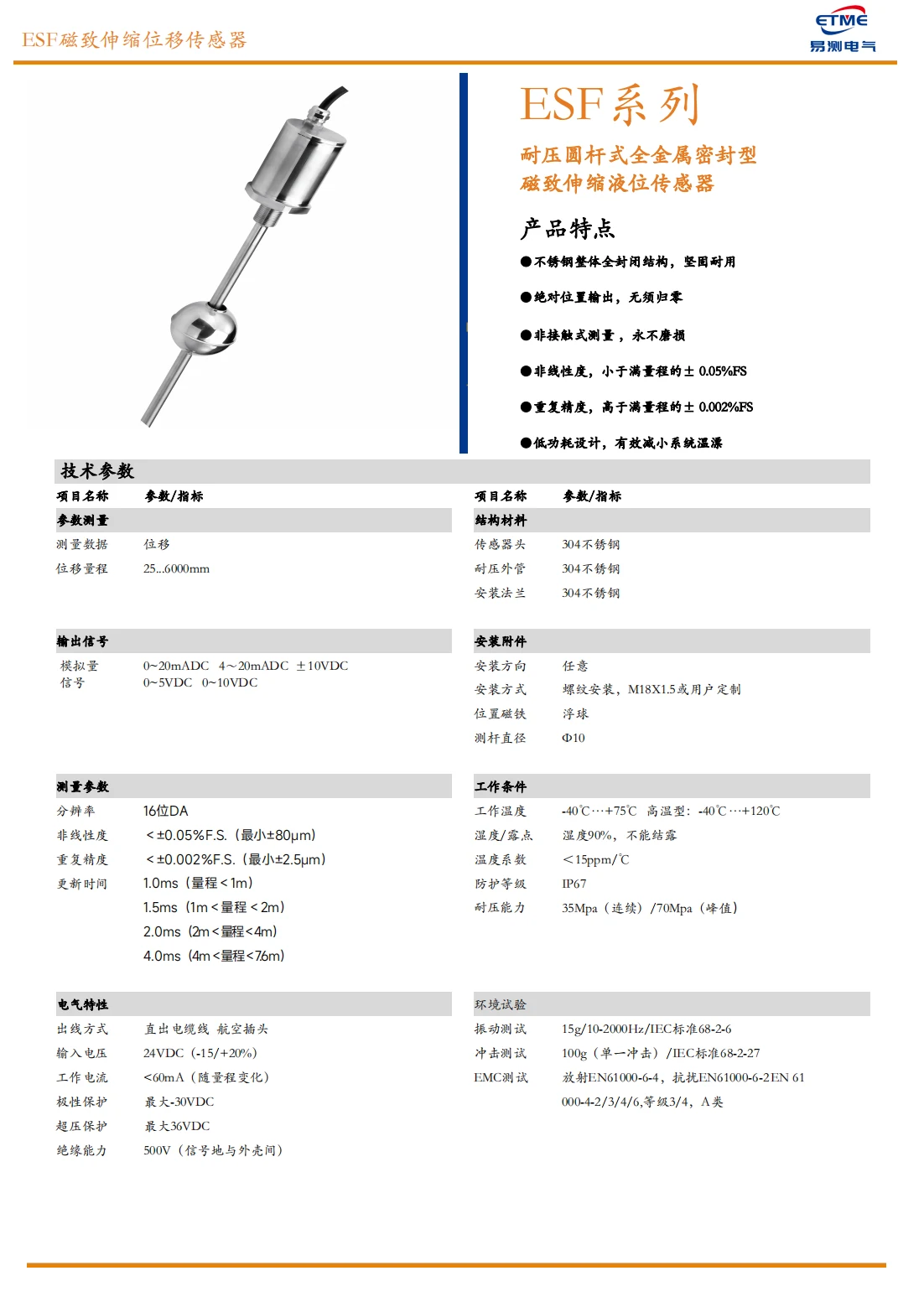

产品资料页上的参数是核对的底稿：输入电压、工作电流、绝缘能力、输出档位、温度系数都在同一页，故障判断时逐项对一遍，比凭印象猜快得多。

液位传感器判断好坏常见问题

问：读数不变就是传感器坏了吗？
答：不一定。先看实际液位有没有变化。液位没变读数不变是正常；液位变了读数不变，先查浮球卡滞，再查量程是否设死在端部。

问：万用表能直接量出传感器好坏吗？
答：能缩小范围，不能下结论。量供电、量回路电流、量绝缘，可以把本体与回路分开，但“精度是否还达标”要靠多点比对或送检。

问：拆下来量正常，装回去又不对，怎么回事？
答：安装环节的问题。重点看浮球能否自由上下、安装高度与基准面是否一致、法兰密封有没有把浮球压住，以及电缆在罐体上的敷设是否拉紧。

问：绝缘量出来多少算正常？
答：产品资料标的是信号地与外壳之间绝缘能力五百伏。现场用绝缘表按同等级别测，明显低于标称值就要怀疑进潮。

问：换新之后读数还是平移，怎么办？
答：新表装上有两点要重新做：零点与满量程按实际液位重标，PLC 里的换算公式跟量程端点对齐。这两件没做，换表也解决不了平移。
