KPM铰接式碳膜直线位移传感器/电子尺
KPM铰接式电子尺行程10至300毫米精度0.5%至0.08%FS，双鱼眼轴承纠偏适合狭小摆动场合。双鱼眼轴承纠偏适合狭小摆动场合，行程10至300毫米，精度满足应用要求。
KPM铰接式电子尺行程10至300毫米精度0.5%至0.08%FS，双鱼眼轴承纠偏适合狭小摆动场合。双鱼眼轴承纠偏适合狭小摆动场合，行程10至300毫米，精度满足应用要求。
产品概述

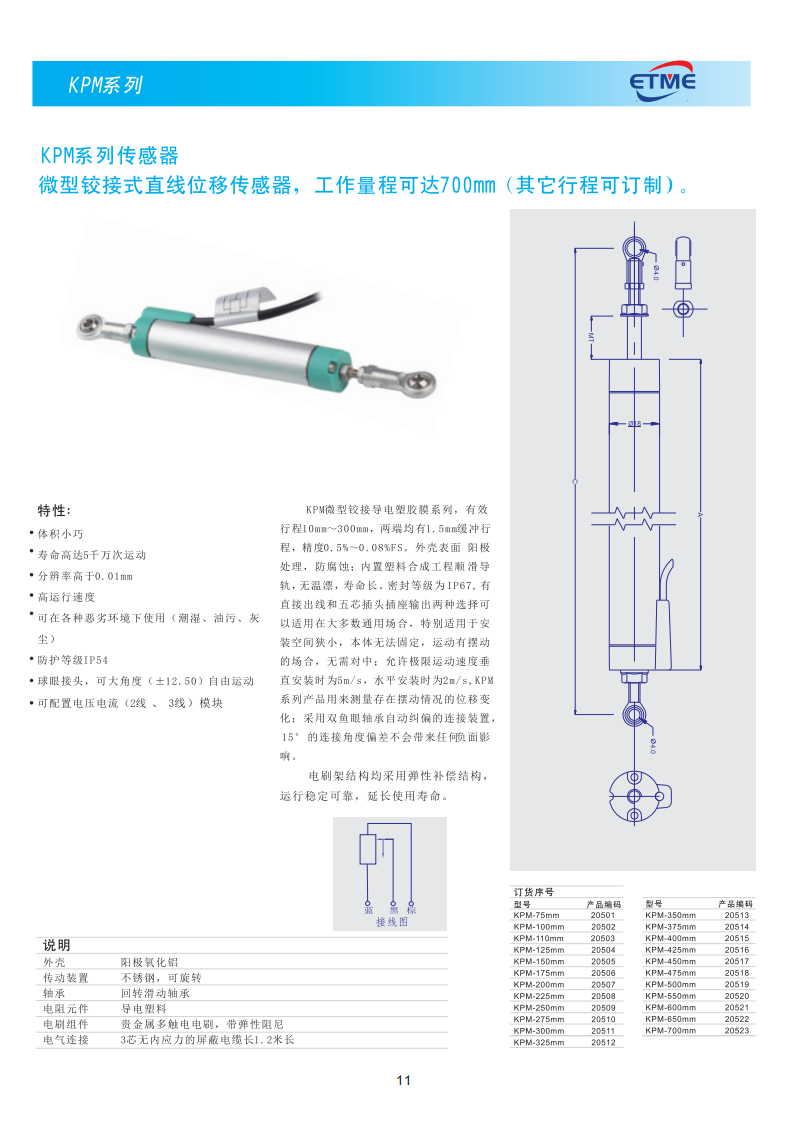

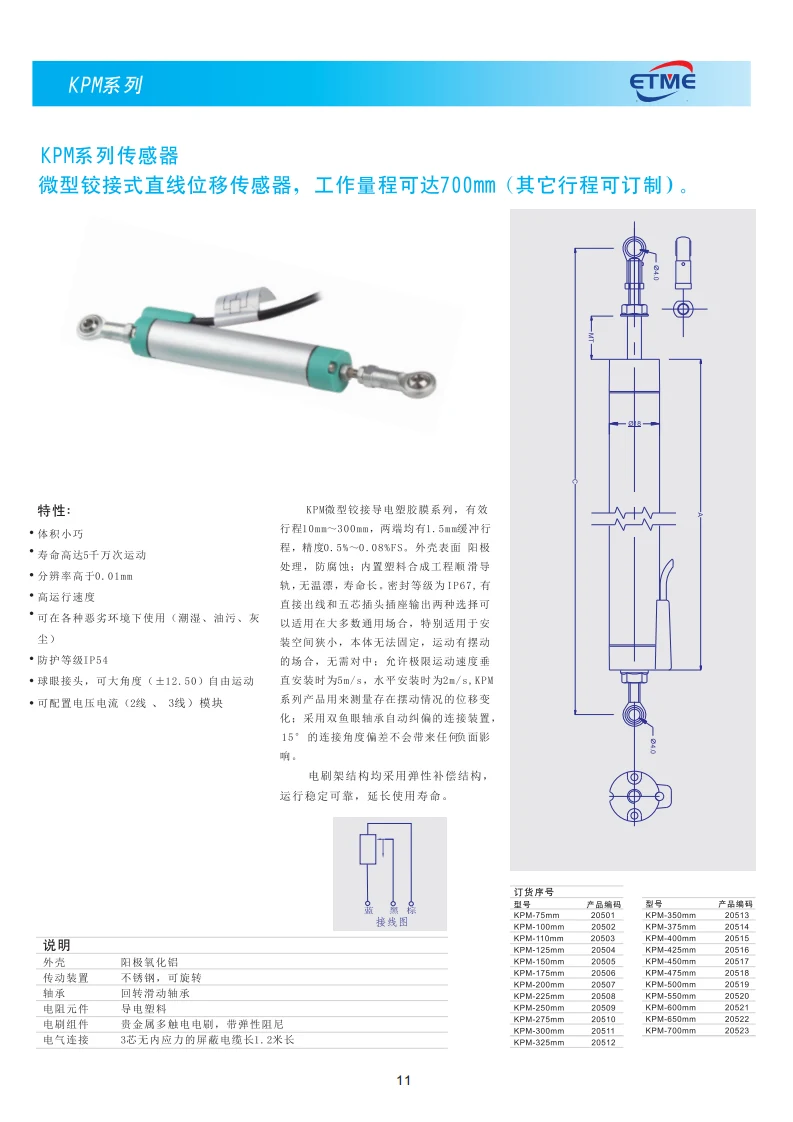

KPM 微型铰接式直线位移传感器，有效行程 10mm~300mm（工作量程可达 700mm，其它行程可订制），两端均有 1.5mm 缓冲行程，精度 0.5%～0.08%FS。外壳表面阳极处理，防腐蚀；内置塑料合成工程顺滑导轨，无温漂，寿命长。密封等级为 IP67，有直接出线和五芯插头插座输出两种选择，可适用在大多数通用场合，特别适用于安装空间狭小、本体无法固定、运动有摆动的场合，无需对中；允许极限运动速度垂直安装时为 5m/s，水平安装时为 2m/s。KPM 系列产品用来测量存在摆动情况的位移变化，采用双鱼眼轴承自动纠偏的连接装置，15° 的连接角度偏差不会带来任何负面影响。电刷架结构均采用弹性补偿结构，运行稳定可靠，延长使用寿命。
主要特性
- 体积小巧
- 寿命高达 5 千万次运动
- 分辨率高于 0.01mm
- 高运行速度
- 可在各种恶劣环境下使用（潮湿、油污、灰尘）
- 防护等级 IP54
- 球眼接头，可大角度（±12.5°）自由运动
- 可配置电压电流（2 线、3 线）模块
订货序号
KPM-75mm（20501）、KPM-100mm（20502）、KPM-110mm（20503）、KPM-125mm（20504）、KPM-150mm（20505）、KPM-175mm（20506）、KPM-200mm（20507）、KPM-225mm（20508）、KPM-250mm（20509）、KPM-275mm（20510）、KPM-300mm（20511）、KPM-325mm（20512）、KPM-350mm（20513）、KPM-375mm（20514）、KPM-400mm（20515）、KPM-450mm（20516）、KPM-500mm（20517）、KPM-550mm（20518）、KPM-600mm（20519）、KPM-650mm（20520）、KPM-700mm（20521）。
电气参数

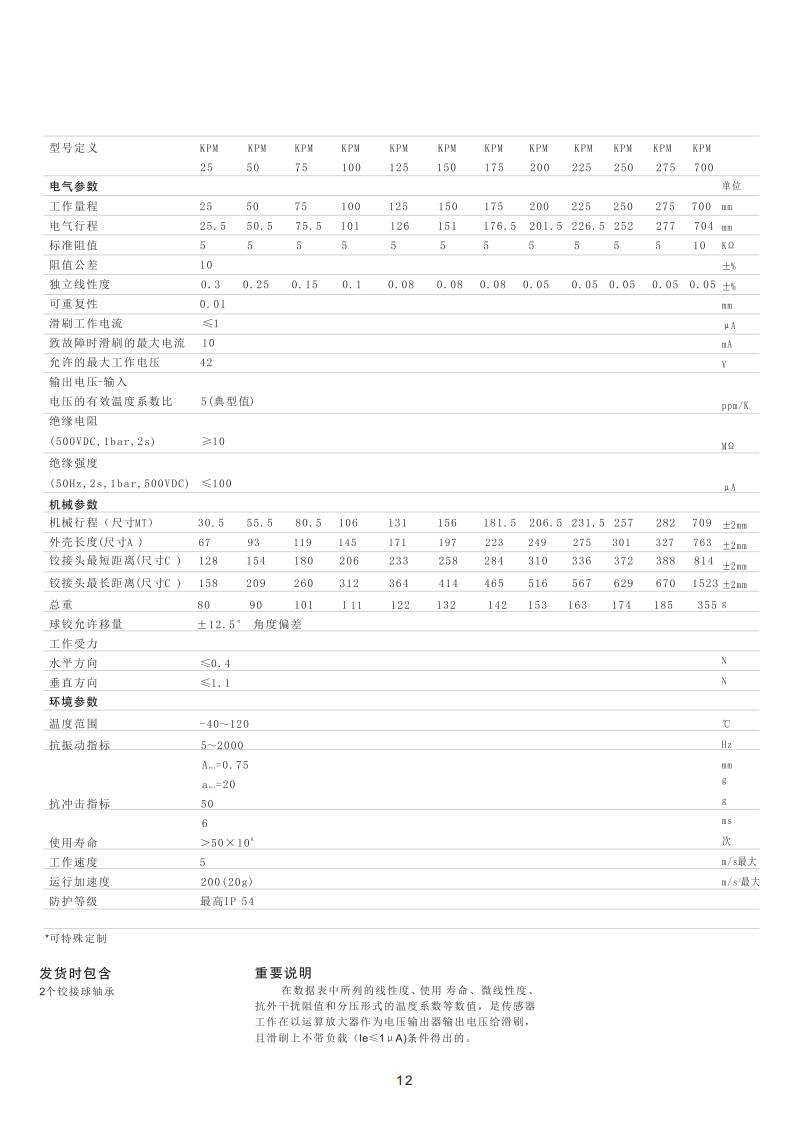

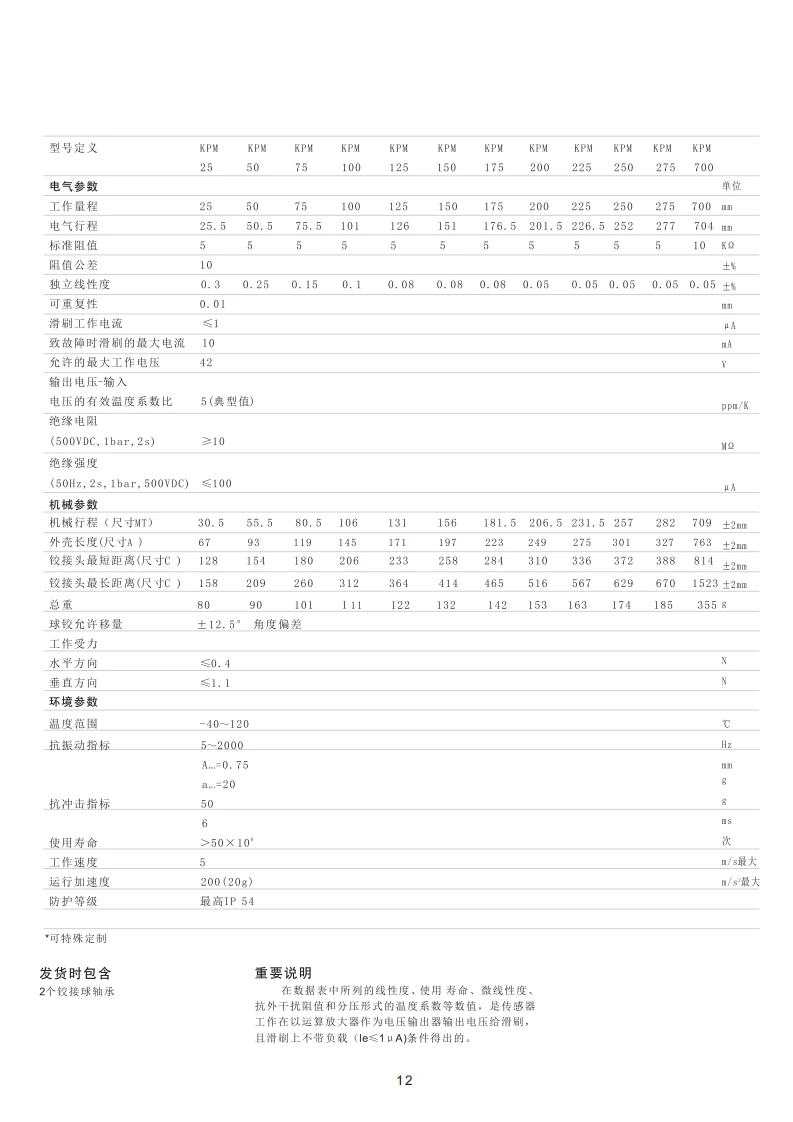

| 参数名称 | 参数值 |
|---|---|
| 工作量程 | 25~700mm |
| 电气行程 | 25.5~704mm |
| 标准阻值 | 5KΩ（700mm 为 10KΩ） |
| 阻值公差 | ±10% |
| 独立线性度 | 0.3~0.05% |
| 可重复性 | 0.01mm |
| 滑刷工作电流 | ≤1μA |
| 致故障时滑刷最大电流 | 10mA |
| 允许最大工作电压 | 42V |
| 输出电压-输入电压有效温度系数比 | 5（典型值） |
| 绝缘电阻（500VDC，1bar，2s）≥10MΩ | |
| 绝缘强度（50Hz，2s，1bar，500VDC）≤100μA |
机械与环境参数
| 参数名称 | 参数值 |
|---|---|
| 外壳长度（尺寸 | A）67~763mm |
| 机械行程（尺寸 | MT）30.5~709mm |
| 铰接头最短距离（尺寸 | C）128~814mm |
| 铰接头最长距离（尺寸 | C）158~1523mm |
| 总重 | 80~355g |
| 球铰允许移量 | ±12.5° 角度偏差 |
| 工作受力水平方向 | ≤0.4N、垂直方向 ≤1.1N |
| 温度范围 | -40~120℃ |
| 抗振动指标 | 5~2000Hz |
| 抗冲击指标 | 50g，6ms |
| 使用寿命 | ＞50×10⁶ 次 |
| 工作速度 | 5m/s |
| 运行加速度 | 200（20g） |
| 防护等级最高 | IP54 |
结构说明
外壳：阳极氧化铝；传动装置：不锈钢，可旋转；轴承：回转滑动轴承；电阻元件：导电塑料；电刷组件：贵金属多触电电刷，带弹性阻尼；电气连接：3芯无内应力的屏蔽电缆长1.2米。
应用领域
- 注塑机、压铸机、液压机的合模、射胶位置检测
- 工程机械、起重设备的液压油缸位置反馈
- 自动化生产线、包装机械、印刷机械的位置控制
- 冶金、矿山、化工等工业领域的位移测量
- 被测物体有一定角度摆动、需要铰接式安装的场合
常见问题
KPM系列铰接式（双鱼眼轴承）碳膜位移传感器专门适用于被测物体运动轨迹不完全直线、存在摆动或角度变化的场合，如工程机械臂架、液压油缸摆动机构、建筑机械、起重设备等。两端鱼眼轴承允许一定角度偏转，避免侧向力损坏传感器。
KPM系列两端采用鱼眼轴承（关节轴承），允许±12.5°的角度偏转，径向偏差允许±3mm。这种设计大大降低了对安装对中度的要求，适合摆动、旋转、非直线运动的位移测量。但角度偏差过大会增加摩擦力，建议尽量保持运动方向与传感器轴线一致。
- 05%FS，重复精度±
- 005%FS。采用进口导电塑料电阻体，双电刷接触设计，抗振动性能好。两端鱼眼轴承采用高强度合金钢，承载能力强，使用寿命长。
安装方式：1.传感器本体两端通过鱼眼轴承与固定支架和运动部件连接，使用销轴或螺栓固定
- 确保两端连接点的运动轨迹与传感器测量方向基本一致
- 鱼眼轴承需定期加注润滑脂，保持转动灵活
- 避免超过允许角度范围使用，防止轴承损坏
- 接线端子朝下，防止雨水进入。
主要区别：
- 连接方式：KPM两端为鱼眼轴承铰接，普通拉杆式一端固定一端拉杆角度偏差：KPM允许±
- 5°角度偏转，普通拉杆式仅允许±1mm径向偏差应用场合：KPM适合摆动、非直线运动，普通拉杆式适合直线运动价格：KPM由于两端轴承，价格略高维护：KPM轴承需定期润滑，普通拉杆式维护更简单。
