电子尺使用方法：装、接、调、护四步与插头接线要点

接：插座、线序与屏蔽

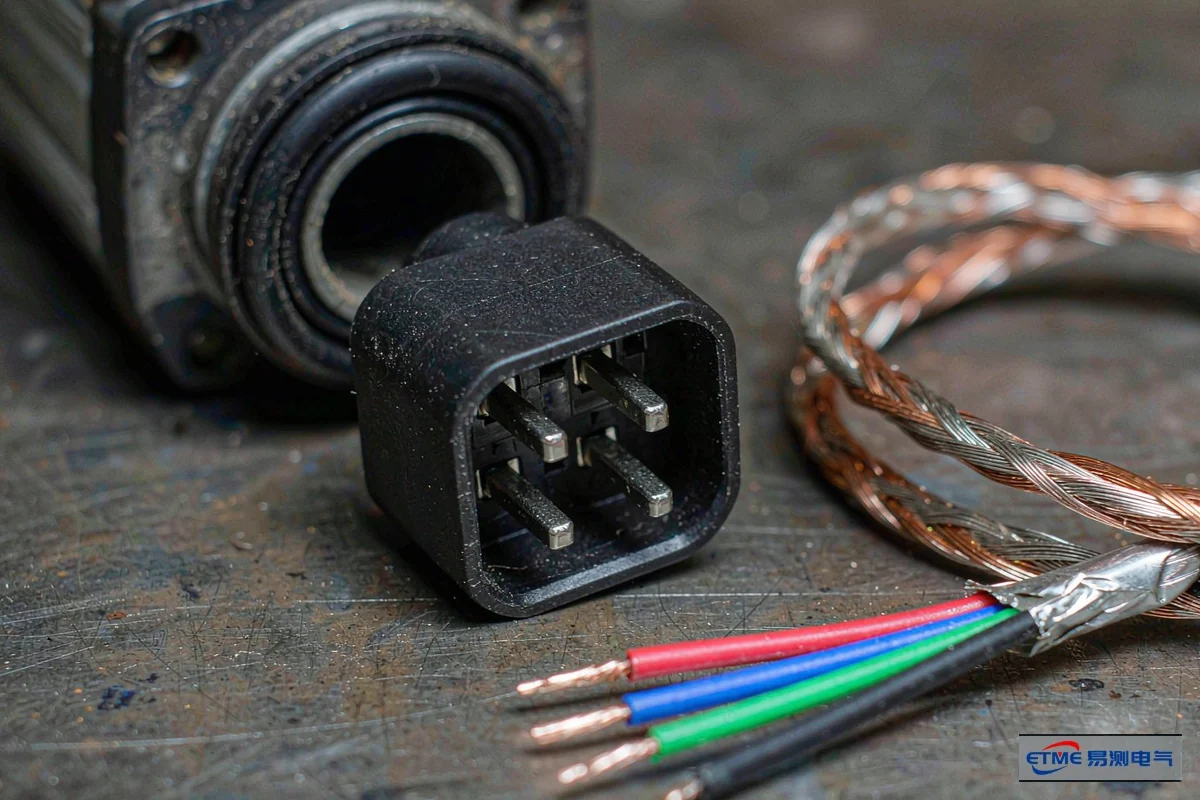

拉杆式电子尺的电气连接用的是标准四极镀银插座，随货带插座、密封垫、拉球万向轴承、固定支架与螺丝，装之前先点数，密封垫别漏装。

注塑机电子尺接线图与电子尺接线图解里，三线、四线、六线的说法都出现过，区别在于电源、信号、屏蔽各占几根线。看任何一份接线图，先确认它画的是电压型还是电流型、是几线制，再看颜色。这一套分辨方法在 电子尺接线图：三线四线六线怎么接 PLC 里讲得更细。

调：零点与满量程各核一个点

1. 核零点：把机构开到实际起点，读一次输出值，对照该点应有的电压或电流值。
2. 核满量程：把机构开到实际终点，再读一次，看输出是否按比例变化到终点值。
3. 三点判别：起点、中间、终点各测一个点。三点都偏同一个差值，是零点问题；偏差随行程放大，是量程或换算斜率问题。
4. 留记录：把三点对应的机械位置与输出值写进设备台账，下次复核有参照。

零点与满量程的标定步骤，另有一篇按步讲：直线位移传感器电子尺校准：零点与满量程步骤。

护：供电、滑刷电流与防护等级

电子尺是电阻式结构，滑刷在电阻轨上滑动，电压与电流超限会直接反映成寿命缩短。

• 允许最大工作电压四十二伏：供电与信号都不要超过这个值，别把传感器当负载直接挂到高电压回路上。
• 滑刷工作电流不大于一微安：这个量级很小，说明滑刷的设计是取电压信号，不是过电流。故障状态下允许的最大滑刷电流也只有十毫安。
• 标称阻值与公差：常规档标称阻值五千欧，大行程机型改用一万欧或两万欧档，阻值公差正负百分之五。配电压、电流模块之前先确认阻值档，配错档读数会偏。
• 防护等级：常规结构按防护等级设计，切削液、油雾、粉尘大的工位加防护罩或选更高防护结构更实际。
• 温度与振动指标：温度范围负四十到一百二十摄氏度，抗振动五到两千赫兹，抗冲击五十个重力加速度、六毫秒。这些指标是产品能力上限，安装时能避开的振动源还是要避开。

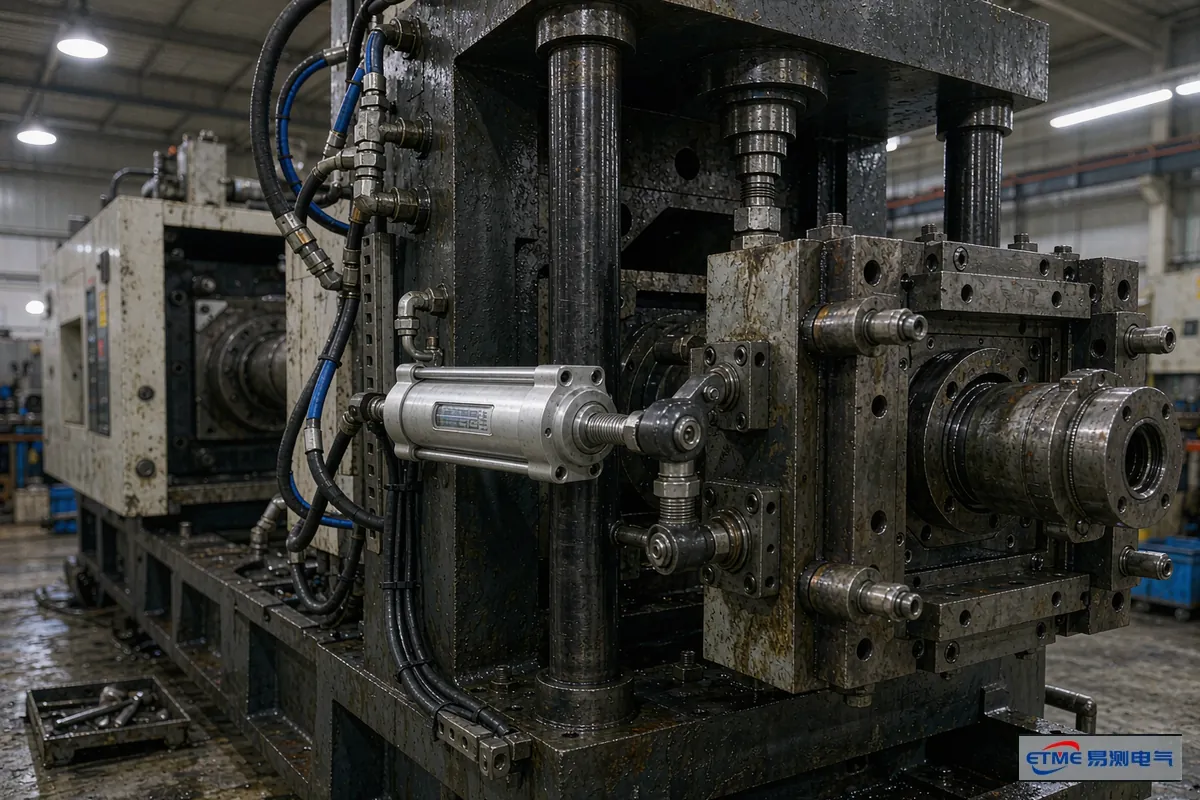

注塑机上用电子尺的三条现场经验

• 拉杆别长期停在端点：合模行程把电刷顶到电阻轨尽头，停机时也停在那儿。行程余量留十毫米以上，能让电刷长期工作在电阻轨中段。
• 线缆贴机身走：运动部件带动的线缆要用固定夹分段固定，别让插头受力。插头轻微松动造成的偶发丢数，比传感器坏更难查。
• 油雾工位加保护：注塑机周边油雾重，长期附着在拉杆与密封面上会带走润滑。定期擦拭拉杆并检查密封垫，比等到读数漂了再处理划算。

电子尺使用常见问题

问：电子尺上电后读数一直是零，是坏了吗？
答：先查接线。电压型与电流型接法不同，接错时读数可能恒定不动。核对接线制式与线序之后再判断本体。

问：读数反向，往哪边调？
答：先确认零点与满量程是不是做反了。零点设在实际起点、满量程设在实际终点，读数才随行程增大而变大。

问：拉杆式与滑块式怎么选？
答：看运动方向与空间。拉杆式靠拉杆端球铰跟随机构，适合直线往复且两端都能固定球铰的场合；滑块式靠滑块联动，适合机构上能装连接杆的场合。对照见相关阅读里的选型文。

问：插头的密封垫丢了能用吗？
答：能通电，但防护等级会打折扣。油雾与切削液顺着插座缝隙进去，最先坏的是插座里的触点。随货带一个密封垫，装上就行。

问：电子尺需要定期标定吗？
答：看工况。行程频繁、振动大的工位建议定期核一次零点与满量程；工况稳定、读数长期稳定的机型按设备检修周期一起核即可。

延伸阅读

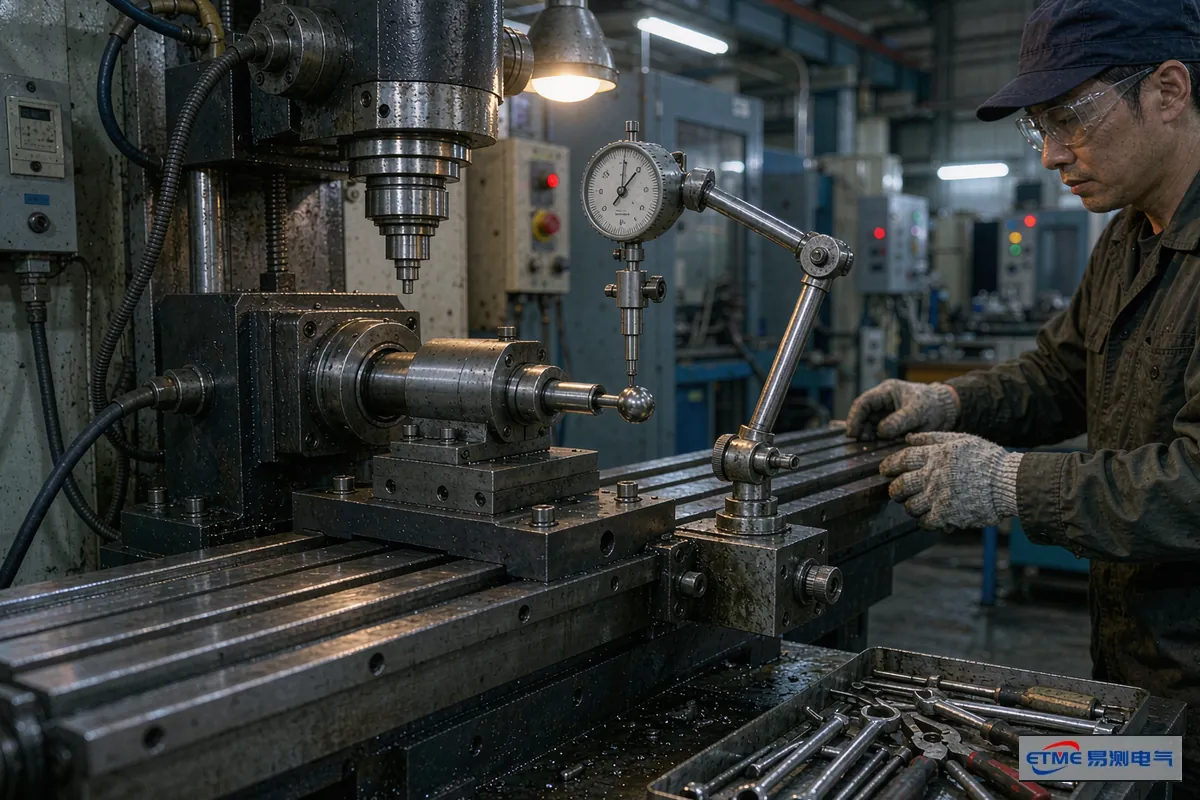

拉杆式电子尺的安装对中与固定步骤见 拉杆式直线位移传感器安装对中与固定步骤；结构从拉杆到电刷的剖面讲解翻 拉杆型直线位移传感器结构详解：从拉杆到电刷；模拟输出型的接线翻 模拟输出电子尺安装与接线：4-20mA 与 0-10V 要点；干扰与屏蔽的现场做法见 电子尺抗干扰屏蔽与安装接线的现场要点。
