CANopen工作原理详细讲解：对象字典、SDO与PDO

CANopen 的工作原理，一句话：它是跑在 CAN 总线之上的一套设备约定，用对象字典规定“数据放在哪”，用 SDO 配参数，用 PDO 搬实时数据，用 NMT 管状态。

很多人卡在第一步，是因为把 CAN 和 CANopen 当成一回事。CAN 只规定了物理层和帧格式，帧里最多 8 个字节，谁发、发什么、字节怎么排，全靠上层约定。CANopen 就是这份约定，它把工业设备常用的参数和过程数据，编成一套统一的地址表，让不同厂家的设备能互相听懂。

三样东西：对象字典、SDO、PDO

对象字典是一张表，每个条目有一个 16 位索引和一个 8 位子索引，比如设备信息在 0x1018，厂商参数在 0x2000 往后。谁想知道这个节点有什么能力，翻它的对象字典就行。

访问这张表有两条路。SDO 是慢速通道，一问一答，带确认，适合上电时配参数；PDO 是快速通道，一个报文直接把数据搬过去，没有额外的协议开销，适合周期性传位移值。

表里的 COB-ID 是出厂默认值，可以在对象字典里改。改之前先想清楚：同一网段里两个节点撞了同一个 COB-ID，两条报文会互相冲突，现象是偶尔丢数据，很难查。

上电到能用，节点要走四个状态

CANopen 节点上电后不是立刻干活，要经过初始化、预运行、运行、停止这四个状态。初始化是内部自检和读参数，完成后自动进预运行；预运行状态下只通 SDO，可以配参数，PDO 不发；收到主站的启动命令才进运行，PDO 开始工作；停止状态下除了 NMT 和心跳，其他通信都停。

这条状态链解释了现场一个常见困惑：参数都写进去了，为什么主站收不到位移值？节点还停在预运行。发一条 NMT 启动命令让它进运行，数据就出来了。

对象字典怎么看：索引加子索引

对象字典的地址是两段式：高 8 位和低 8 位合成 16 位索引，再跟一个 8 位子索引。比如 0x1018 是设备信息，里面的子索引 1 是厂商号、2 是产品代码、3 是版本号。

位移传感器常用的是两类对象：配置类放在 0x2000 以后的厂商区或标准区，位置值放在过程数据对象里，通过 PDO 映射指过去。SDO 读的时候报文里带索引和子索引，应答里带回数据类型和值，长度通常在 4 字节以内。

调试时最省事的做法是把要读的几个对象列成一张小表：索引、子索引、含义、数据类型、期望值。拿着这张表一条条读，比在软件里翻树状菜单快得多。

PDO 怎么搬数据：映射与传输类型

PDO 本身不带协议头，报文里就是裸数据。所以发送方和接收方必须事先约定好“第几字节到第几字节是什么”，这份约定就是 PDO 映射。

映射的做法是把对象字典里的条目按顺序填进映射表，每条占 1 到 4 个字节，最多 8 字节。一只位移传感器常见的映射是：位置值 4 字节，状态位 1 字节，剩下的留空或者放诊断。

传输类型决定什么时候发。同步型靠 SYNC 报文打节拍，收到一个 SYNC 就发一次；事件型由内部条件触发，可以配一个事件计时器，到点就发一次。位移传感器在液压缸上跟着动作走，用事件计时器更省带宽；在同步产线上，用同步型更好对齐。

心跳、EMCY 与常见误判

心跳是节点定期发的“我还活着”，主站超时没收到就可以报警。EMCY 是节点主动报故障，带一个错误码和错误寄存器。两者都不要和 PDO 混为一谈：心跳断说明节点或线路有问题，PDO 停但心跳正常，多半是状态不对或者映射错了。

现场最常见的误判是“总线断了”。实际上终端电阻少一只、波特率不一致、两个节点同 COB-ID，表现都像断线。区分办法是先只留一只节点通信，正常了再加第二只，一只只加回去，问题节点会自己暴露出来。

位移传感器接进总线：四个高频坑

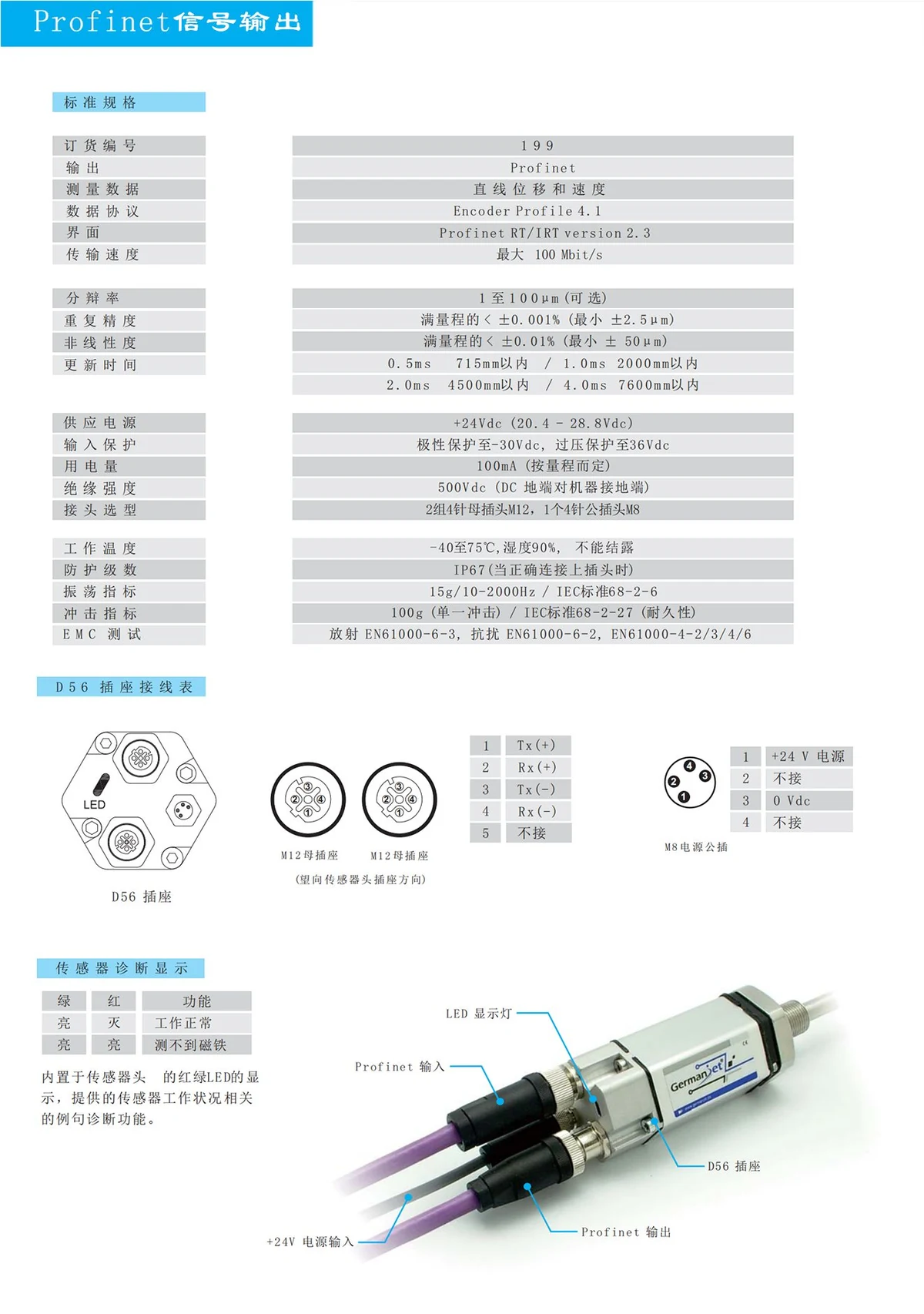

本站 19 系列这类总线型产品，节点号、波特率、事件计时器都能通过 SDO 配置，配置项一次写不完就先写节点号和波特率，重新上电确认能通信，再配 PDO 映射。顺序反了，一旦波特率写错，后面就连不上了。

常见问题

问：CAN 和 CANopen 到底什么关系？
答：CAN 是底层总线和帧格式，单帧最多 8 字节；CANopen 是在 CAN 之上约定的一套通信规则，规定数据怎么编址、怎么传、怎么管状态。

问：为什么参数写进去了却收不到数据？
答：节点多半还在预运行状态。预运行只通 SDO，PDO 不发；发 NMT 启动命令进运行态，数据才会周期上来。

问：PDO 和 SDO 能不能互换使用？
答：能用但不划算。SDO 一问一答有开销，适合配置；周期性位移值走 PDO 才省带宽。用 SDO 轮询位置，节点一多总线就撑不住。

问：总线长度能拉多长？
答：跟波特率直接相关，速率越低能拉得越远。具体长度按所选波特率的总线规范取值，别按“反正能通”的经验硬拉。
