拉绳位移传感器选型需考虑的量程输出与回程精度

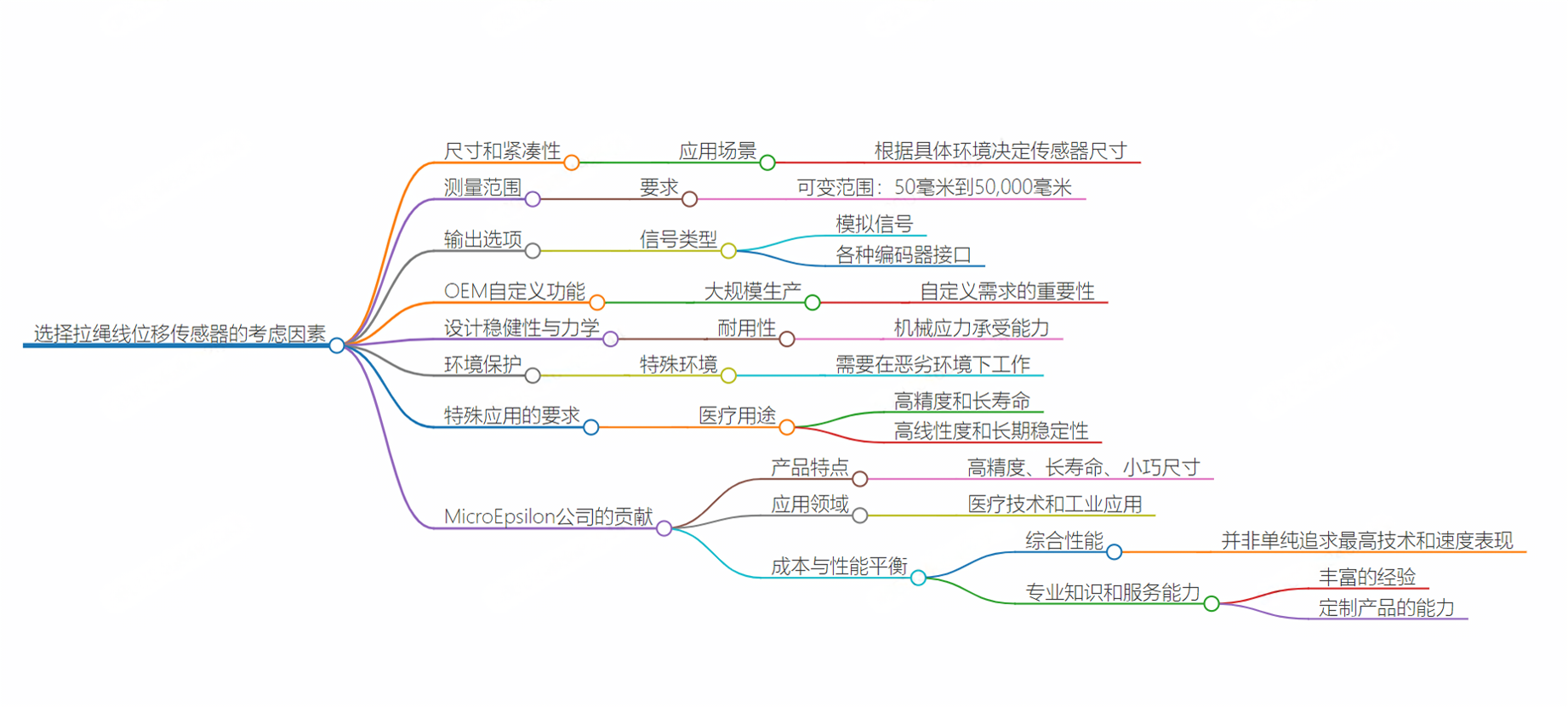

拉绳位移传感器选型需考虑哪些因素，网上资料一大堆，可真到订货还是容易踩坑。把量程余量、输出信号、防护与出线、回程精度、定制项这五条对着工况核一遍，基本不会错。其中回程精度是被漏得最多的一条，高频往复的工位栽在这上面的特别多。

拉绳位移传感器选型需考虑量程与安装空间

先看被测行程有多长。量程要把全行程覆盖住，两端还要留余量——拉绳式两端都有死区，选个刚好顶到满量程的型号，死区就把有效行程吃掉了，实际能用的范围比标称小一圈。常规按两端各留 3%~5% 量程来定，行程短、动作频繁的工位留得更宽一点。

余量还牵扯到线速度。拉绳出去和收回都有额定线速度上限，超过上限会加剧钢丝绳磨损、容易乱绳，严重时直接断绳。算余量的时候顺带核一下工位实际线速度峰值，别只按平均速度估。

安装空间有限制的，就在满足量程的前提下挑尺寸紧凑的型号。这里要提醒一句：安装面到运动件之间得留出绳的运行路径，绳不能蹭到螺栓头、焊疤、油管接头这类凸起，一旦蹭上就是一个偏磨点。空间紧的工位，把出线方向一起定下来，能省掉后面很多麻烦。

输出信号：对着 PLC 接口挑，别反着来

这一步的规矩很简单：先看 PLC 有什么口，再定传感器出什么信号，不能先买了表再去想办法转接。普通定位要模拟电压或电流，电位计式就能满足，0~5V、1~5V、0~10V、4~20mA 都是常见选项；要长寿命、抗干扰、能读脉冲，就上编码器式数字输出，增量型给脉冲，绝对值型直接给位置码，RS485、SSI、CANopen 这类总线接口也归在这一类。

模拟量这边顺带核一下后级输入阻抗。电位计式本质是个电位器，输出阻抗不低，采集卡要吃高阻输入，或者中间加一级缓冲，直接挂低阻负载会出现中间段读数偏低、两头正常的情况，很容易被误判成传感器线性度差。

防护等级与出线方式，别只看 IP 数字

户外、多尘、有喷水的场合，按防护等级挑密封做得好的型号，常见 IP65、IP67 这类等级。但光看壳体等级不够，接头和出线处才是容易进灰进水的地方——壳体防护做到了，电缆入口密封没做好，水照样进去。订货时把出线方式（航空插头、直接出线、出线方向）和防护等级一起说清楚。

有腐蚀气体或液体的场合，外壳材质要对应换。常规铝合金壳体在腐蚀环境下会起皮，换成不锈钢外壳更稳妥，钢丝绳也可以按环境选带涂层的规格。介质腐蚀是个慢过程，装机时看不出来，一年半载以后壳体和绳一起坏，维修量成倍增加。

我们碰到过一个室外料仓的工位，传感器装在顶棚下，出线朝上，运行了三个多月开始出现读数跳变。拆开看，电缆入口的密封没做好，雨水顺着电缆护套一路流进壳体，里面积了水。处理办法是把传感器转个方向、出线朝下，电缆在进壳前压一个滴水弯，接头换成防水型，之后再没出过这个毛病。

回程精度与寿命：高频往复要单独算

回程精度是拉绳式选型里容易被跳过的一条。同一个位置，绳走出去和走回来的读数往往对不上，差值就是回程误差，它跟滑轨磨损、绳的回弹、机构间隙都有关系。低频动作的工位，这个误差可以忽略；高频往复一天几千次的，误差会随着磨损快速放大，直接影响定位一致性。

选型时按动作频次来：一天动几次到几十次的，电位计式够用；高频往复、要求长寿命的，直接上编码器式数字输出，没有电刷滑动磨损，回程精度和寿命都稳得多。这一条不要靠价格决定，便宜的那点差价，往往抵不上一次停机。

还有一个工位是做往复疲劳试验的，用了半年电位计式的，回程误差从刚装时的零点几毫米涨到了接近一毫米，定位开始飘。拆开看滑轨上有明显磨痕，碳膜局部磨损了。换成编码器式之后跑了两年多回程误差基本没变。这个案例说明的不是电位计式不好，而是它不适合这种高频往复工况。

安装尺寸、出线方向和多根同步算定制

安装尺寸特殊、行程非标、出线方向不一样、要多根同步、要配特殊接头或电缆长度，这些都算定制项，要在选型阶段就跟厂家讲。大批量 OEM 项目尤其要提前谈：改模具、改出线方式、改标定参数，越往后拖代价越大，量产之后才发现工艺要动，那批货基本就白做了。

多根同步的场景还要提前确认标定方式。同一台设备上装两支，读数基准不一致，PLC 里做差动或者同步控制就会打架。订货时说清楚要同步，让厂家把零位和量程做成一致的基准。

常见问题

问：拉绳位移传感器选型需考虑哪几项，为什么量程一定要留余量？
答：主要是量程、输出信号、防护与出线、回程精度、定制项五条。留余量是因为两端有死区，选个刚好顶到满量程的型号，有效行程会被吃掉；常规按两端各留 3%~5% 来定。

问：选电位计式还是编码器式，看哪条定？
答：先看 PLC 接口和动作频次。普通定位要模拟电压或电流，电位计式就行；要长寿命、抗干扰、能读脉冲，就上编码器式。高频往复的工位别只看价格，回程精度和寿命要一起算。

问：户外多尘又有喷水，防护怎么定？
答：按防护等级挑密封好的型号，常见 IP65、IP67 这类等级。重点是接头和出线处，壳体做够了、电缆入口没做好照样进水。有腐蚀气体或液体的，外壳材质和钢丝绳涂层也要跟着换。

问：回程精度什么时候需要特别关注？
答：动作频次高的时候。回程误差随滑轨磨损、绳回弹和机构间隙变化，低频工位可以忽略，一天几千次的往复会把它快速放大。这类工况优先选无滑动磨损的编码器式数字输出。

问：非标行程、出线方向不同、多根同步，什么时候提出来？
答：选型阶段就要讲，别等订货单下去再补。安装尺寸、行程、出线方式、接头电缆长度、同步标定基准，这些都算定制项，大批量 OEM 项目更要提前谈，拖到量产代价翻倍。
